概述
本教程主要实现:通过语音模块控制LED的亮和灭。说“开灯”,LED点亮;说“关灯”,LED熄灭。

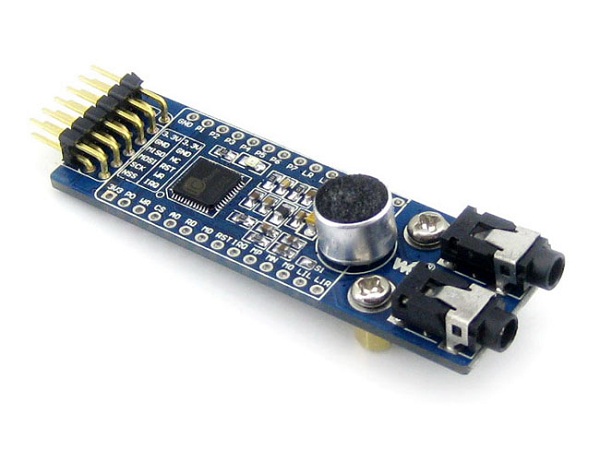

LD3320 语音识别模块概述:
采用SPI通信接口,板载咪头和有源晶振,方便在电子产品中实现语音识别、声控和人机对话等功能。
注意事项:
由于该模块使用3.3V电压,所以将其和Arduino连接时,请务必注意供电电压(如配合Arduino UNO R3使用,建议加上电平转换模块);对于使用UNO PLUS开发板来说,切换电压很简单,只需将电压跳线帽配置为3.3V即可。
硬件准备:
硬件连接:
1. 将IO Expansion Shield接入UNO PLUS,用跳线帽将两个板的电压配置为3.3V
2. 连接 LD3320 语音模块
3.3V -- VCC
GND -- GND
MISO -- D12
MOSI -- D11
SCK -- D13
NSS -- D4
RST -- D9
IRQ -- D2
WR -- GND
3. 将 D8 与XBEE接口的15号引脚连接,控制板载的 STATE LED闪烁。如果你动手能力比较腻害,可以用洞洞板连接一个LED驱动电路,其实就一个1K电阻和一个发光二极管,D8为控制引脚;当识别到“开灯”时,D8输出高电平;反之输出低电平
程序:
#include
VoiceRecognition Voice; //声明一个语音识别对象
#define Led 8 //定义LED控制引脚
void setup()
{
pinMode(Led,OUTPUT); //初始化LED引脚为输出模式
digitalWrite(Led,LOW); //LED引脚低电平
Voice.init(); //初始化VoiceRecognition模块
Voice.addCommand("kai deng",0); //添加指令,参数(指令内容,指令标签(可重复))
Voice.addCommand("guan deng",1); //添加指令,参数(指令内容,指令标签(可重复))
Voice.start();//开始识别
}
void loop() {
switch(Voice.read()) //判断识别
{
case 0: //若是指令“kai deng”
digitalWrite(Led,HIGH); //点亮LED
break;
case 1: //若是指令“guan deng”
digitalWrite(Led,LOW);//熄灭LED
break;
default:
break;
}
}
源代码下载:
如果下载后编译出错,将ld3320目录复制到Arduino sketchbook location地址的libraries文件夹内(在File->Preferenees里查看)
