概述

WIFI 2.4G及5G信道划分表（附无线通信频率分配表）

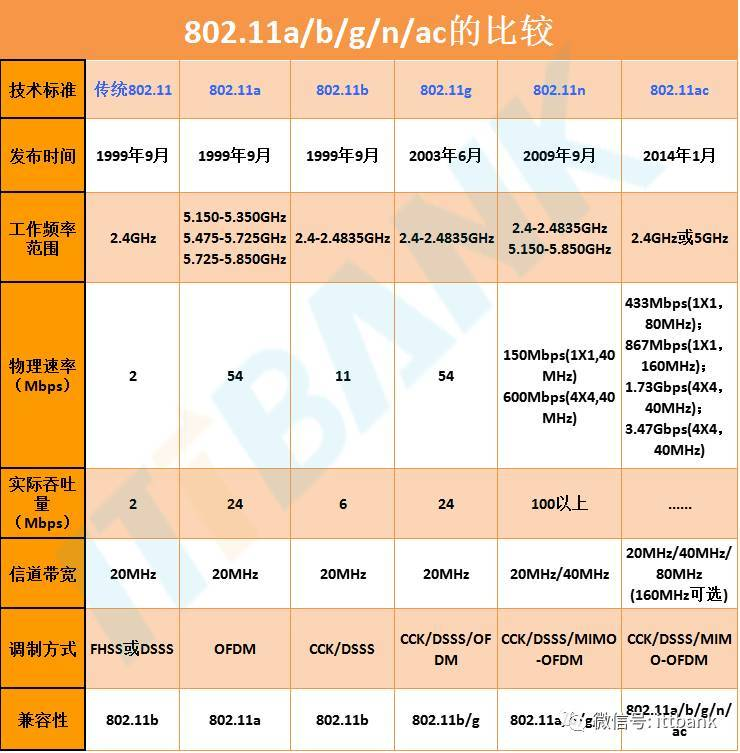

目前主流的无线WIFI网络设备802.11a/b/g/n/ac

传统 802.11

1997年发布
两个原始数据率：1Mbps 和 2Mbps
跳频展频 (FHSS)或直接序列展布频谱(DSSS)
三个不重叠的信道中，工业、科学、医学 (ISM) 频段频率为2.4GHz
最初定义的载波侦听多点接入/避免冲撞 (CSMA-CA)

802.11a

1999年发布
提供多种调制类型的数据传输率：6、9、12、18、24、36、48 和54Mbps
带52个子载波频道的正交频分复用 (OFDM) 技术
使用不需要许可证的国家信息基础设施 (UNII) 频道内的 12 个 5GHz 互不重叠频带

802.11b

1999年发布
各种调制类型的数据传输率：1、2、5.5和11Mbps
高率直接序列展频 (HR-DSSS)
三个不重叠的信道中工业、科学、医学 (ISM) 频段频率为2.4GHz

802.11g

2003年发布
各种调制类型的数据传输率：6 、 9 、 12 、 18 、 24 、 36 、 48 和 54Mbps；可以降级到 1 、 2 、 5.5 和 11Mbps ，使用 DSSS 和 CCK
带52个子载波频道的正交频分复用(OFDM)；使用 DSSS 和 CCK 向下兼容 802.11b
三个不重叠的信道中，工业、科学、医学 (ISM) 频段频率为2.4GHz

802.11n

2009年发布
各种调制类型的数据传输率：1、2 、5.5、6、9 、11、12、18 、24、36、48、54Mbps(请查看下面的表1)
正交频分复用 (OFDM) 技术使用多输入 / 多输出 (MIMO) 和频道绑定 (CB)
三个不重叠的信道中工业、科学、医学 (ISM) 频段频率为 2.4GHz
无论有无 CB，均为不需要许可证的国家信息基础设施 (UNII) 频道内的 12个5GHz互不重叠频带

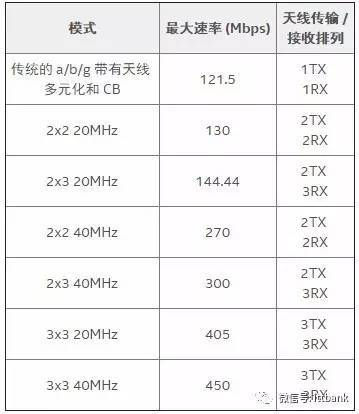

表1

802.11ac

2014年1月发布
各种调制类型的数据率;200mbps、400mbps、433mbps、600mbps、867mbps、1.3Gbps(请查看下面的表2)
802.11n无线标准在2009年9月11日获得IEEE标准委员会正式批准后，电子电气工程师协会(IEEE)就已经全面转入了下一代802.11ac的制定工作，目标是在2012年带来千兆级别的无线局域网传输速度。而博通(Broadcom)是全球第一使用802.11ac技术的芯片厂商

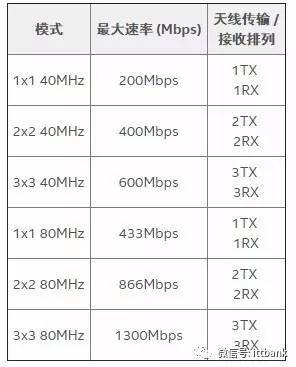

表2

不管是802.11b/g还是802.11a/b/g/n/ac一般都支持13个信道。它们的中心频率虽然不同，但是因为都占据一定的频率范围，所以会有一些相互重叠的情况。了解这13个信道所处的频段，有助于我们理解人们经常说的三个不互相重叠的信道含义。

信道也称作通道(Channel)、频段，是以无线信号（电磁波）作为传输载体的数据信号传送通道。无线网络（路由器、AP热点、电脑无线网卡）可在多个信道上运行。在无线信号覆盖范围内的各种无线网络设备应该尽量使用不同的信道，以避免信号之间的干扰。

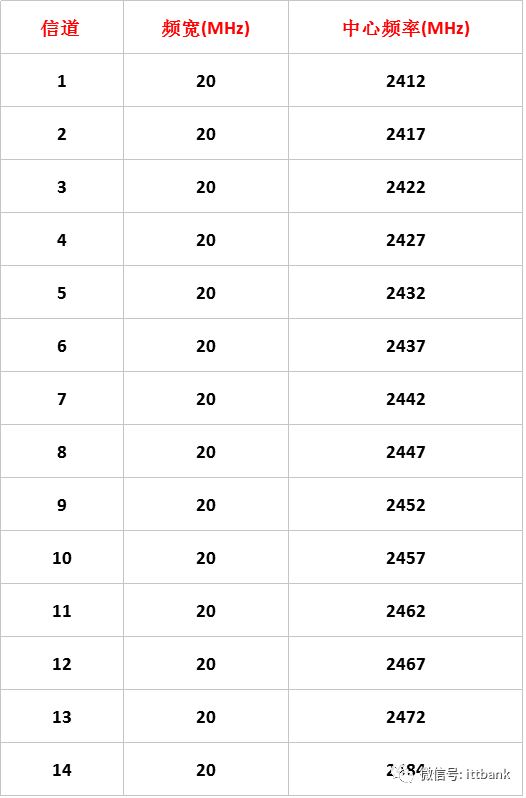

下表是常用的 2.4GHz频带的信道划分。实际一共有14个信道（下面的图中画出了第14信道），但第14信道一般不用。表中只列出信道的中心频率。每个信道的有效宽度是 20MHz，另外还有2MHz的强制隔离频带（类似于公路上的隔离带）。即，对于中心频率为 2412 MHz 的1信道，其频率范围为2401~2423MHz。

当然，实际的电磁波谱使用规定因国家不同而有所差异，以上只是举个例子。而且，20MHz的信道宽度也只是“有效带宽”，因为实际上一个信道在其中心频率两侧有很宽的延展，但是超过10MHz以外的部分强度很弱，基本无用。这个就属于比较专业的通信原理问题了。

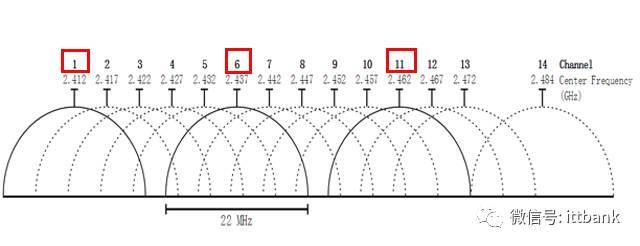

从下图很容易看到其中 1、6、11 这三个信道之间是完全没有交叠的，也就是人们常说的三个不互相重叠的信道。每个信道 20MHz 带宽。图中也很容易看清楚其他各信道之间频谱重叠的情况。

另外，如果设备支持，除 1、6、11 三个一组互不干扰的信道外，还有 2、7、12；3、8、13；4、9、14 三组互不干扰的信道。

世界各个地区WIFI 2.4G及5G信道一览表

2.4 GHz（单击查看清晰原图）

5 GHz （单击查看清晰原图）

史上最全最详细无线通信频率分配表

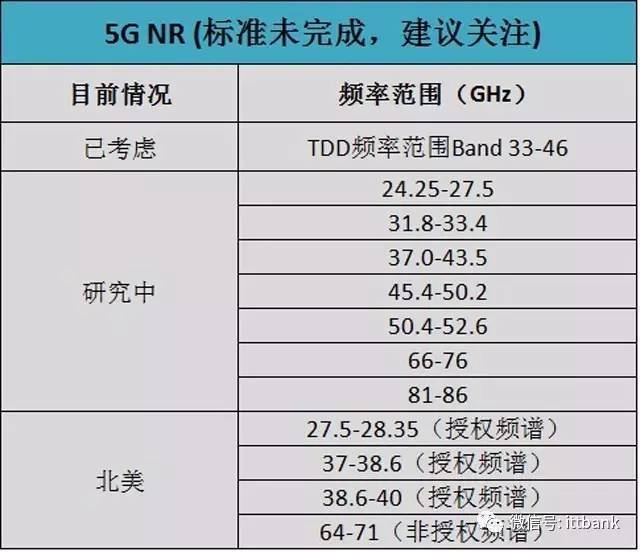

1、5G NR (标准未完成，建议关注)

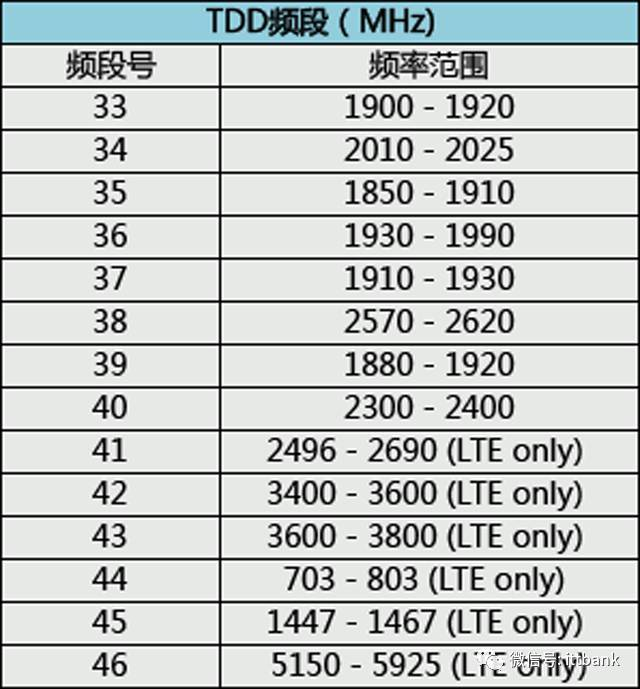

2、LTE/LTE-Advanced/LTE-Advanced Pro

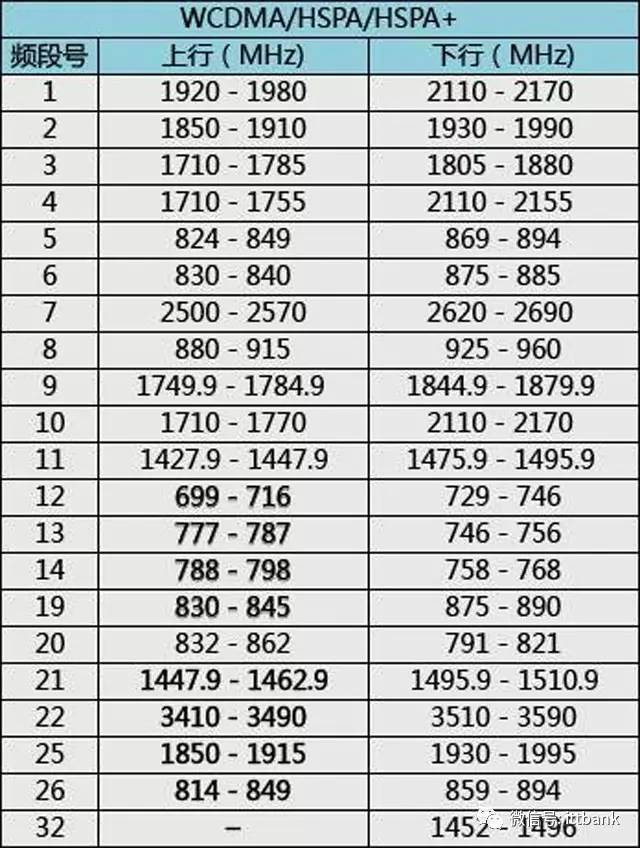

3、 WCDMA/HSPA/HSPA+

4、TD-SCDMA

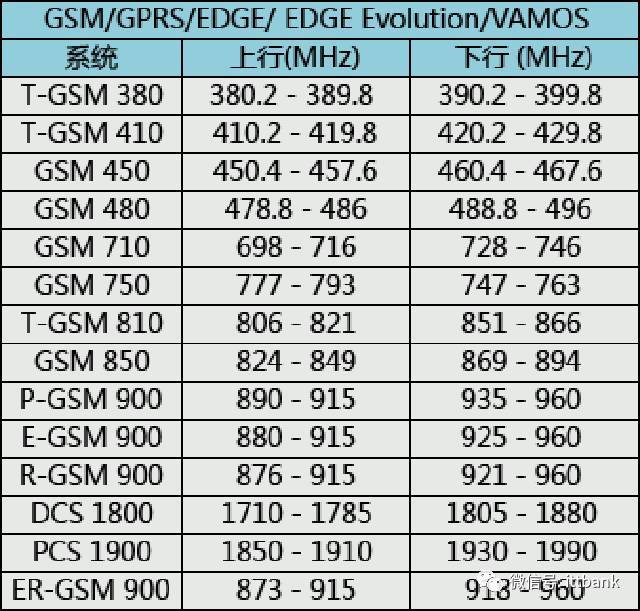

5、GSM/GPRS/EDGE/ EDGE Evolution/VAMOS

备注：

P-GSM，基准GSM-900频带

E-GSM，扩展GSM-900频带（包括基准GSM-900频带）

R-GSM，铁路GSM-900频带（包括基准和扩展GSM-900频带）

T-GSM，集群无线系统-GSM

ER-GSM900，即为Extended Railway GSM 900，在原铁路通信系统的基础拓宽了其频率范围(TX:873-915，RX:918-960)。

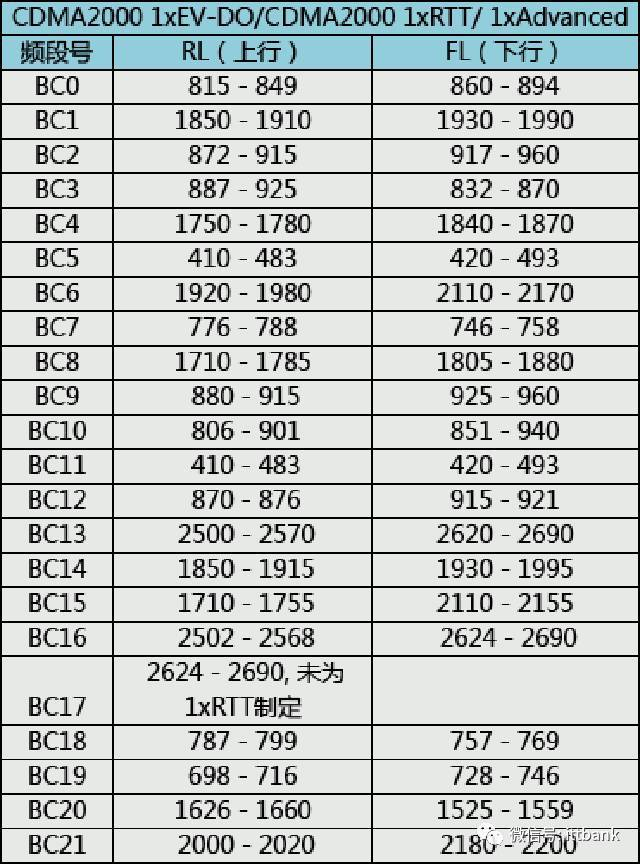

6、CDMA2000 1xEV-DO/CDMA2000 1xRTT/ 1xAdvanced

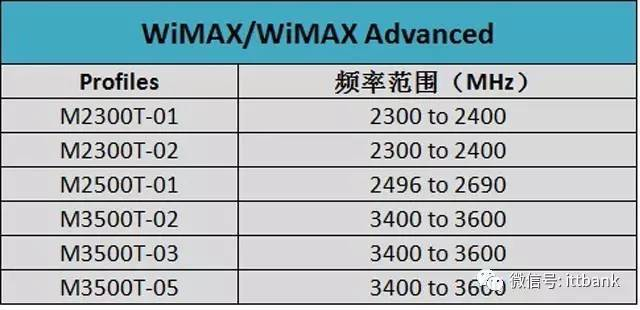

7、WiMAX/WiMAX Advanced

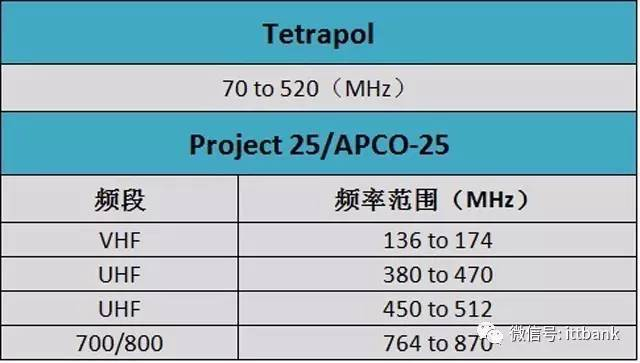

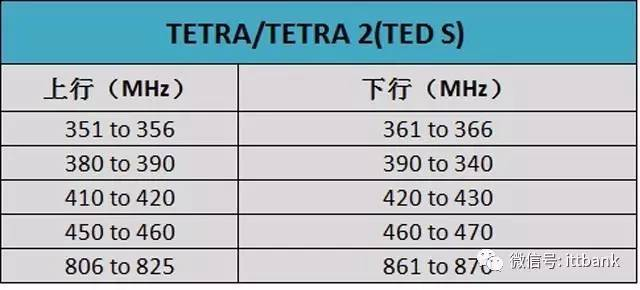

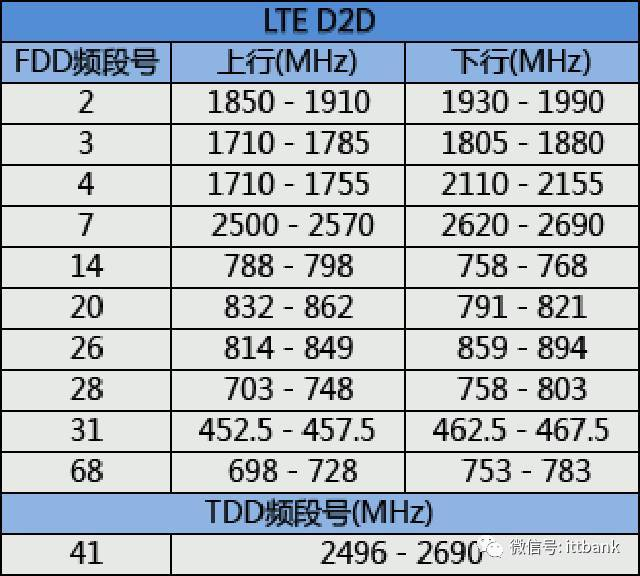

8、公共安全领域

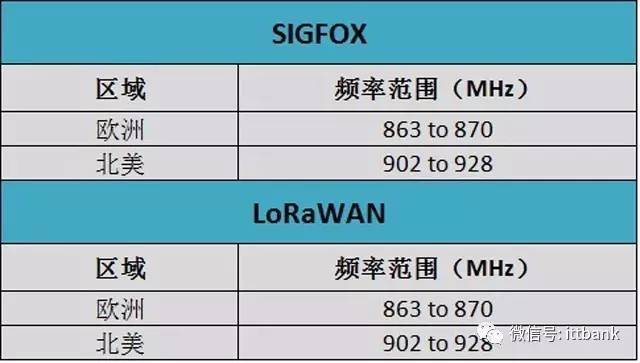

9、低功耗广域物联网（LPWAN）

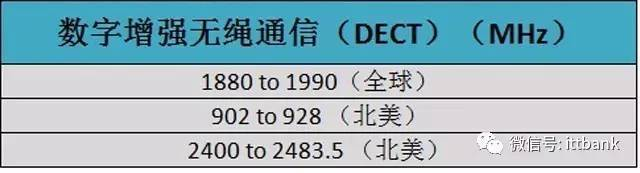

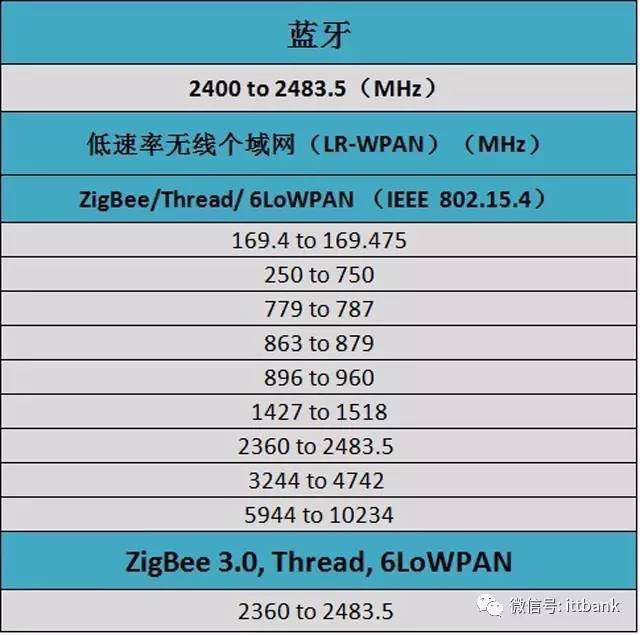

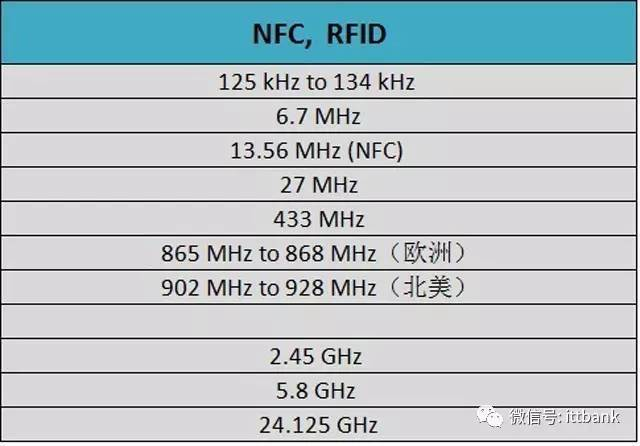

10、其它无线连接

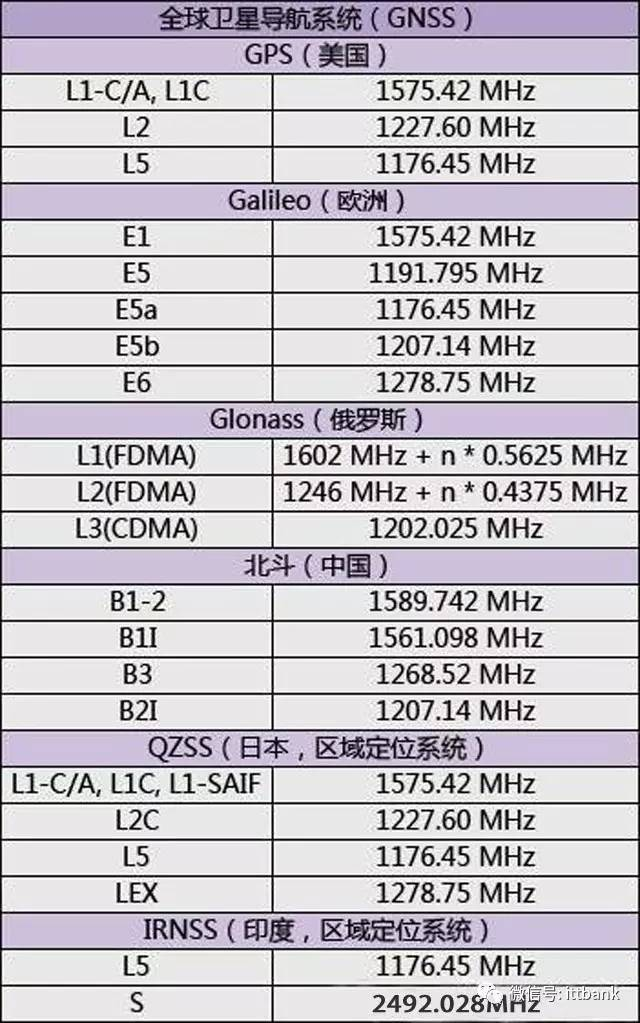

11、全球卫星导航系统（GNSS）

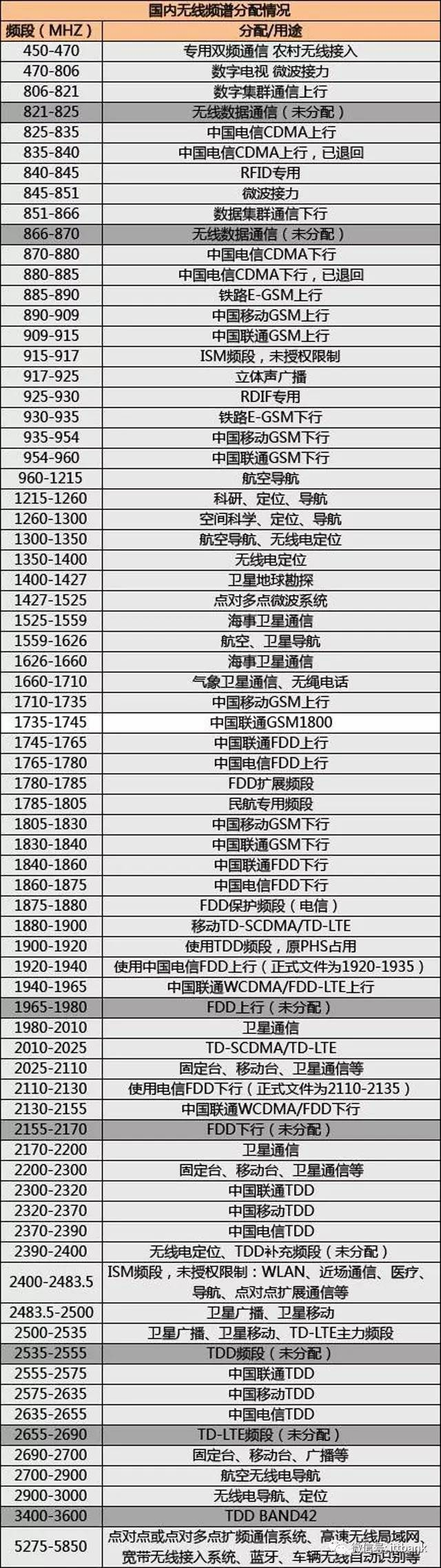

12 、国内频谱分配情况

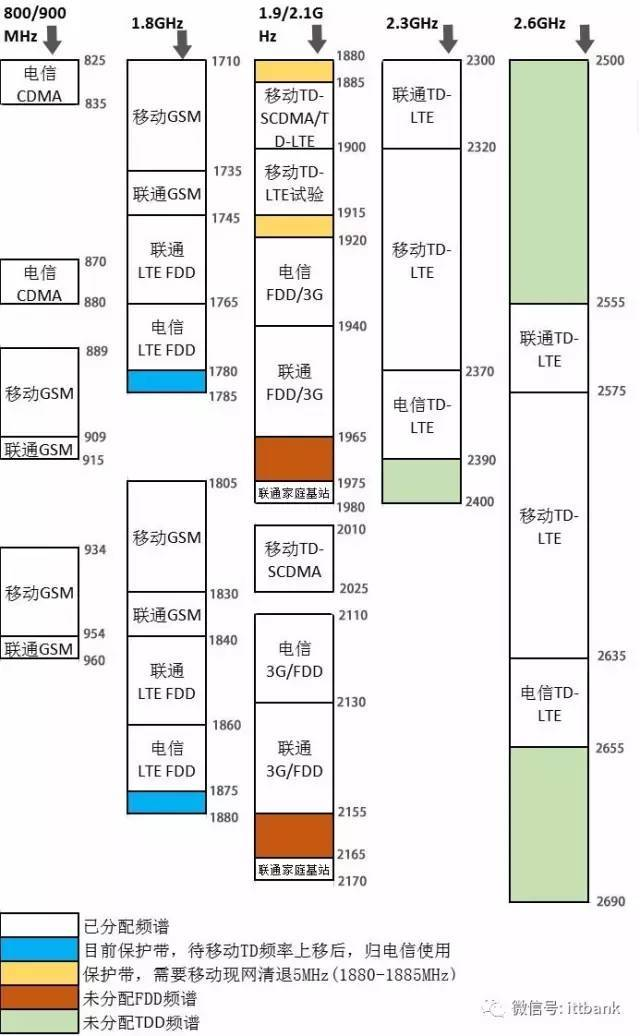

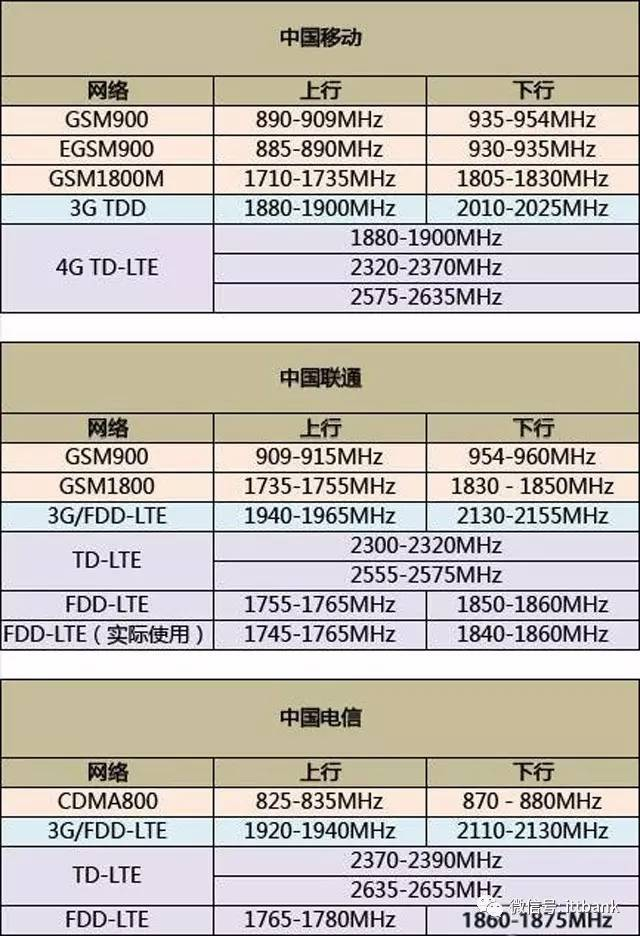

三大运营商频率划分

注：

1）黄色保护带：原移动用1880-1900（20M），电信用1860-1875（15M），由于TD和FDD之间有干扰，需留1875-1880间的5M出来做隔离带。电信把小灵通占用频段（1900-1920）清出来还给移动后，移动就拥有完整的从1880-1920的40M频段，但隔离带由移动侧出1880-1885间的5M。这样，电信就可以用1860-1880做完整的20M载波。移动用1885-1920的35M。
2）根据今年6月份《工信部同意关于中国电信使用800M和2100M频段开展LTE组网的批复》，中国电信可以在CDMA 1X/DO频段825-835/870－880，1920-1940/2110-2130上重耕LTE FDD。
3）根据最近《工信部同意关于中国联通调整部分频率用于LTE组网的批复》，中国联通可以在原2G和WCDMA频段909-915/954-960，1735-1750/1830-1845,1940-1965/2130-2155上重耕LTE FDD。
