CC2530天线发射功率与接收灵敏度——玩转ZigBee的高端操作(Zstack框架)

一个通信工程狗做课设找了老半天CC2530的天线参数终于找到了，赶紧记录下来，激动坏了

一、天线发射功率及修改

我们时常会抱怨CC2530天线功率太小，传输距离太近，实际上这个是可以调整的！

首先介绍一下查看默认值的方法：
找到Zstack框架下MAC-Low Level-System-mac_radio_defs.h
搜索/找到这一行

/* ------------------------------------------------------------------------------------------------
 *                                    Common Radio Defines
 * ------------------------------------------------------------------------------------------------
 */
#define MAC_RADIO_CHANNEL_DEFAULT               11
#define MAC_RADIO_TX_POWER_DEFAULT              0x32//这个就是发射功率了

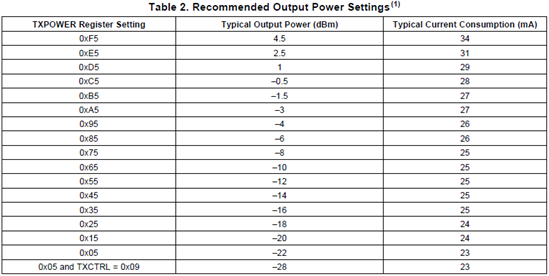

再对照CC2530技术手册

可以估算出CC2530发射功率默认为-17dBm左右

接下来是调整方法
在ZMain.c中的int main( void )主函数中找到这句话

  osal_start_system(); // No Return from here

在这句话的上方根据需求插入设置语句

  TXPOWER = 0xD5;//1dBm

就可以修改CC2530发射功率值了！
经实际测试，在不另外加装天线的情况下的传输距离：
1dBm：35-40cm
4.5dBm：50-55cm
该结果符合自由空间传输模型的Friis公式，因此可以认为这种方法能够有效调整CC2530的发射功率的。

二、接收灵敏度的查看

做过天线的童鞋都知道接收机灵敏度决定着信号的传输距离。这是元器件属性，一般不建议修改，但可以用于理论计算
看到这一行

#define MAC_RADIO_RECEIVER_SENSITIVITY_DBM      -91 /* dBm */
#define MAC_RADIO_RECEIVER_SATURATION_DBM       10  /* dBm */

我们可以看到，CC2530天线默认的灵敏度是-91dBm

转载请注明出处，抄袭必究哦~
