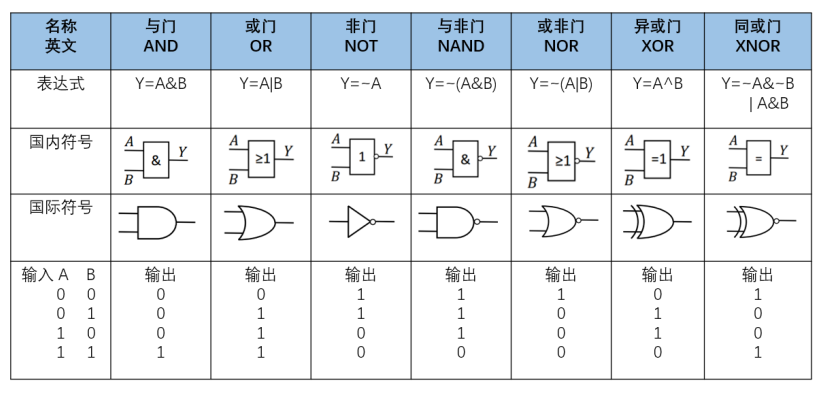

数字电路常用表示方法

一、与门

与门，英文名称是 AND Gate，又称“与电路”、逻辑“与”电路。 与门是门电路里面比较重要
的一个逻辑门。

与门是执行“ 与” 运算的基本门电路。与门有多个输入端， 1 个输出端。当多个输入端同时为“ 逻辑 1” 高电平时，输出才为“ 逻辑 1” 电平，否则输出为“ 逻辑 0” 低电平。

与门的表达式是 F = A & B， “ &” 代表与的意思，这个符号也是 Verilog 语法定义的与逻辑
符。

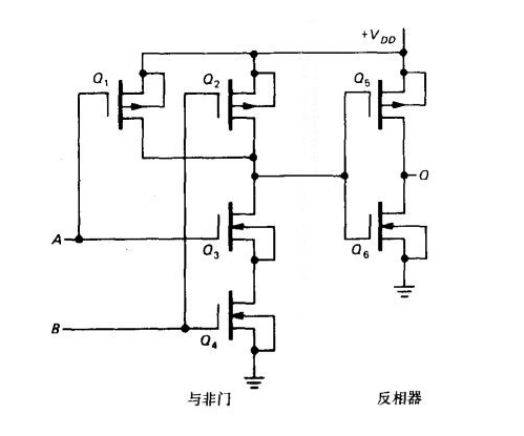

“ 与” 门的电路mos实现如下图所示：

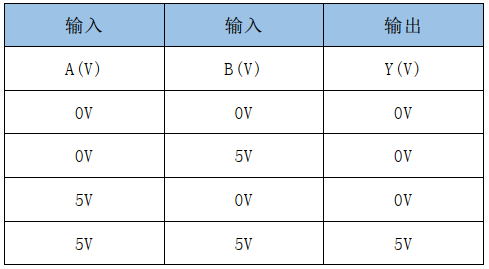

通过上图，我们可以得出“ 与” 门的电路输入输出关系如所示：

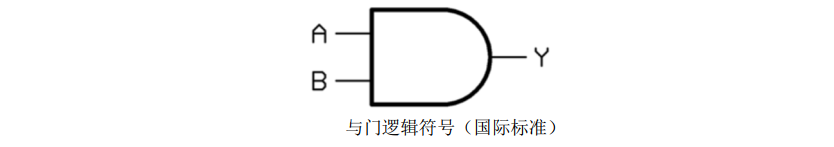

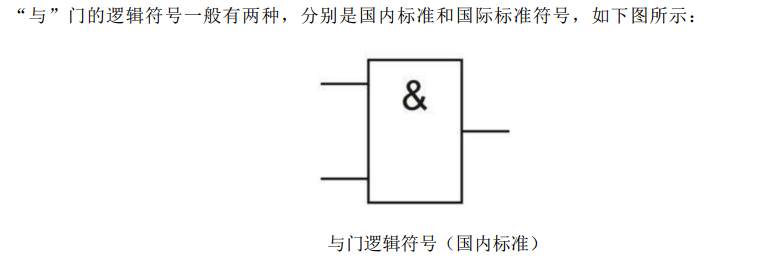

“ 与” 门的逻辑符号一般有两种，分别是国内标准和国际标准符号，如下图所示：



可以看出，只有当输入 A 和 B 同时为 1 的时候，输出 Y 才为 1。
与门一般有多个输入端口，二输入端口的与门是最常见也是基本的数字电路单元。

二、或门

或的含义是只有当决定一件事情的任意一个条件具备时，这个事件就会发生。

或门，英文名称是 OR Gate，又称“或电路”、逻辑“或”电路。或门也是门电路里面比较重要
的一个逻辑门。

或门是执行“ 或” 运算的基本门电路。或门有多个输入端， 1 个输出端。当多个输入端任意一个端口为“ 逻辑 1” 高电平时，输出就为“ 逻辑 1” 电平， 只有全部输入条件都不满足时，或门输出为“ 逻辑 0” 低电平。

或门的表达式是 F = A | B， “|” 代表或的意思，这个符号也是 Verilog 语法定义的或逻辑
符。

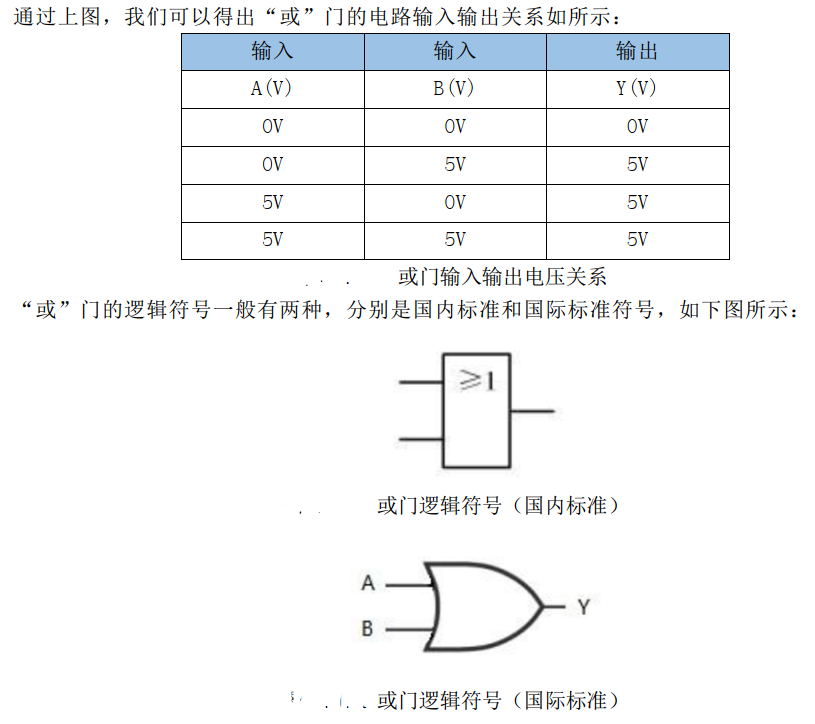

“ 或” 门的电路实现如下图所示：

从上图可以看出，只要输入 A 和 B 有一个为 1，输出 Y 就为 1。
或门一般有多个输入端口，二输入端口的或门是最常见也是基本的数字电路单元。

三、非门

非的含义是取反的意思，比如一个事情要发生，那么取反，就是这个事件不会发生。

非门，英文名称是 NOT Gate，又称“ 非电路”、逻辑“ 非”电路。 非门也是门电路里面比较重
要的一个逻辑门。

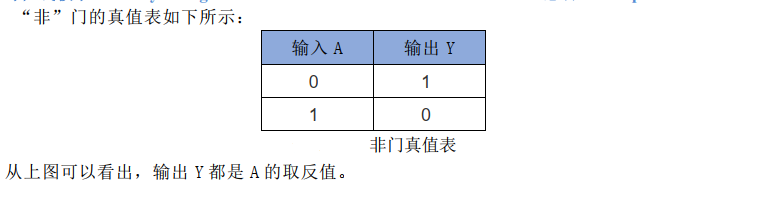

非门是执行“ 非” 运算的基本门电路。 非门有 1 个输入端， 1 个输出端。当 1 个输入端端口为“ 逻辑 1” 高电平时，输出就为“ 逻辑 0” 电平， 当 1 个输入端端口为“ 逻辑 0” 高电平时，输出就为“ 逻辑 1” 电平。

非门的表达式是 F = ~A， “ ~” 代表非的意思，这个符号也是 Verilog 语法定义的非逻辑符。

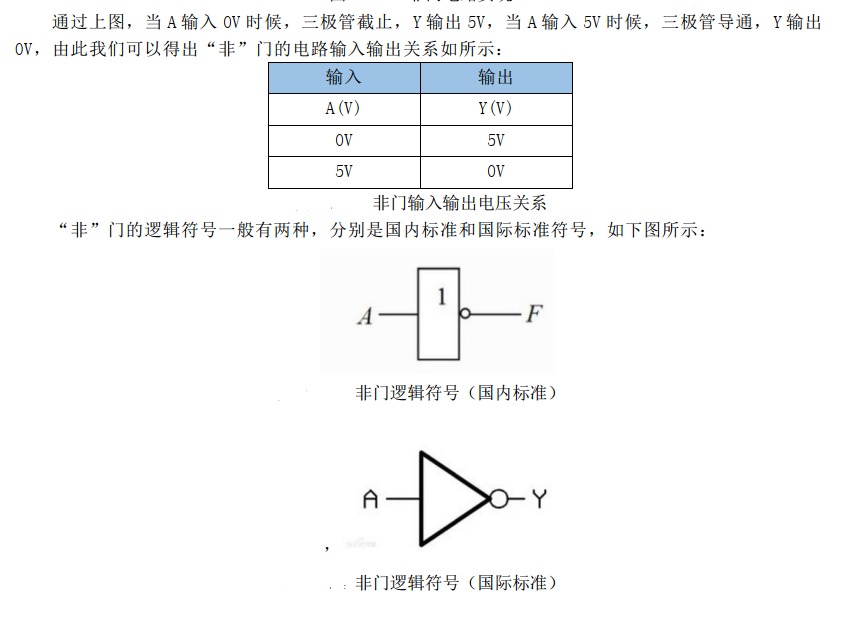

“ 非” 门的电路实现如下图所示：
