（1）误差棒图

matlab中绘制误差棒图的命令为：errorbar,它的调用格式为：

errorbar(Y,E) : 画出向量Y，同时显示在向量Y中的每一元素之上的误差棒，其中误差棒为E(i)在曲线Y上面与下面的距离线段，故误差棒的长度为2E（i）;

例如：

甲乙两个铸造厂生产同种原件，相同型号的零件尺寸，根据测量结果绘制误差棒图

close all
>> x=[93.2 92.3 95.1 94.9 95.7 94.2];
>> y=[92.4 93.9 94.1 95.0 94.3 95.2];
>> e=abs(x-y)

e =

0.8000 1.6000 1.0000 0.1000 1.4000 1.0000

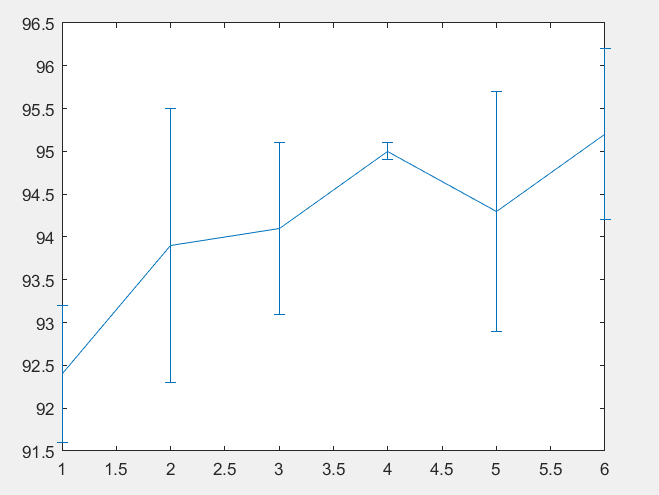

>> errorbar(y,e)

（2）火柴杆图

用线条显示数据点与x轴的距离，用以小圆圈（默认标记）或者用指定的其他标记符号与线条相连，并在y轴上标记数据点的值，这样的图像即为火柴杆图，绘制
