Ramp信号是比较基础的模块，参数设置也比较少~

1 Ramp信号长啥样

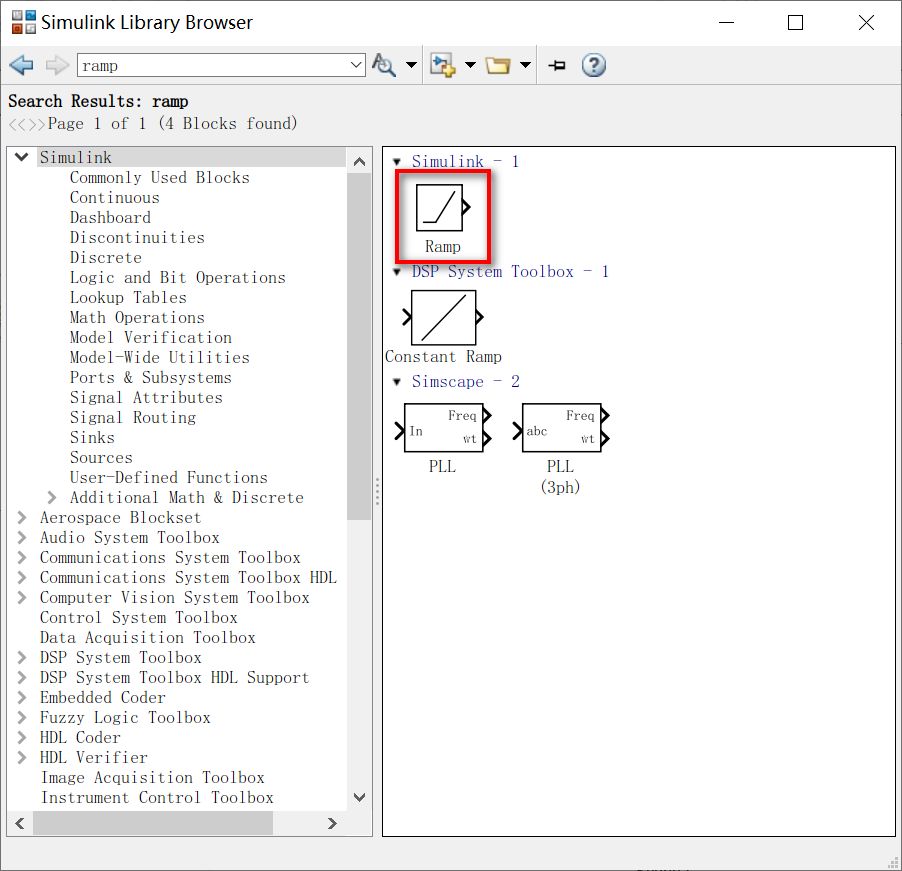

在库中搜索ramp，图中红色框的就是我要用到的ramp信号模块啦！
在这里插入图片描述

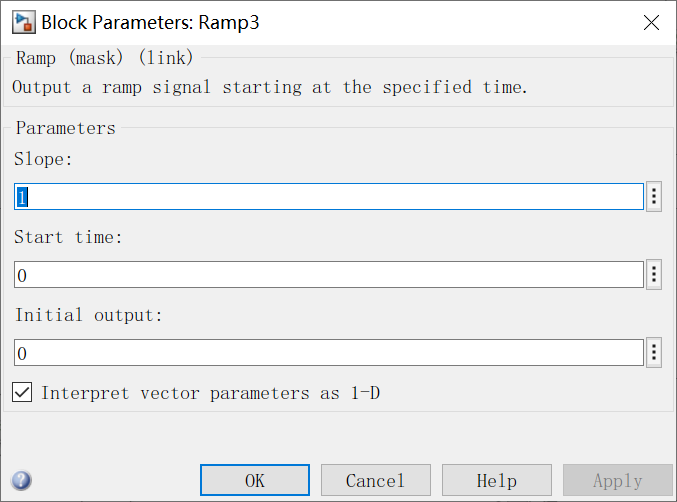

把这个模块拖出来，双击打开参数设置的页面
在这里插入图片描述三个参数的意义分别是：
slope:斜率
Start time:信号啥时候开始倾斜
Initial output:信号倾斜前的值，或初始值

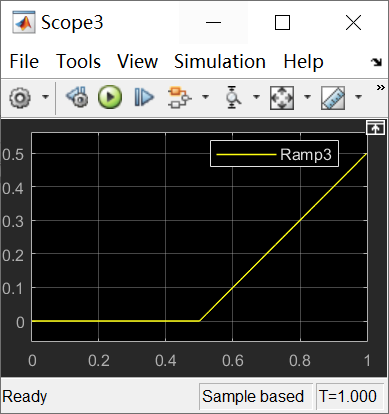

Start time也可以理解成延迟时间。比如说，我把斜率设成1，Start time设成0.5，那么输出就如下图所示
在这里插入图片描述
可以看到，斜率是1，输出从0.5s开始倾斜。

解释一下，我没有把Start time直译成“开始时间”，是因为我觉得这样翻译容易让不了解的人误以为开始时间之前是没有输出的（即输出恒为0），其实不是！

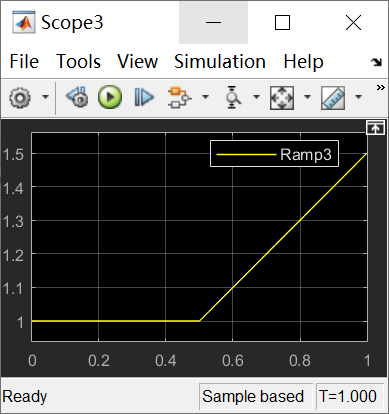

看下面一个例子。我把斜率设成1，Start time设成0.5，Initial output设成1，输出如下图所示
在这里插入图片描述
在Start time之前，输出恒为1

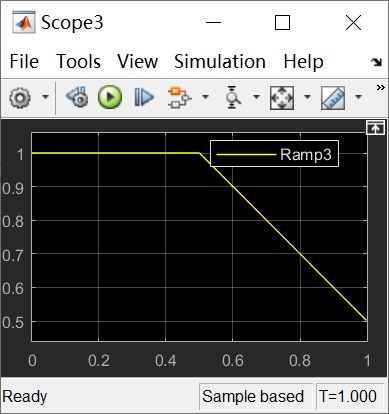

另外，斜率也可以是负数~
在这里插入图片描述
是不是感觉挺简单的呀，希望初学的你能够坚持下去，从step、ramp这样的模块开始，逐渐深入，欢迎一起交流！
