我的Figure是从simulink里的scope里导出的，因为是采样率很高的时域波形，所以数据量很大。从Figure里导出eps向量格式的话，生成的文件很大。尽管可以导出位图来缩小文件，但写论文的画最好还是要矢量图。

方法：

点击曲线选中。

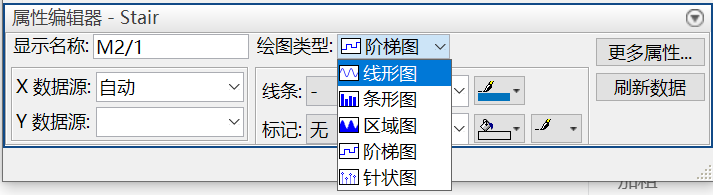

点击菜单里的“查看“，打开”属性编辑器“，把绘图类型改为线型图即可。

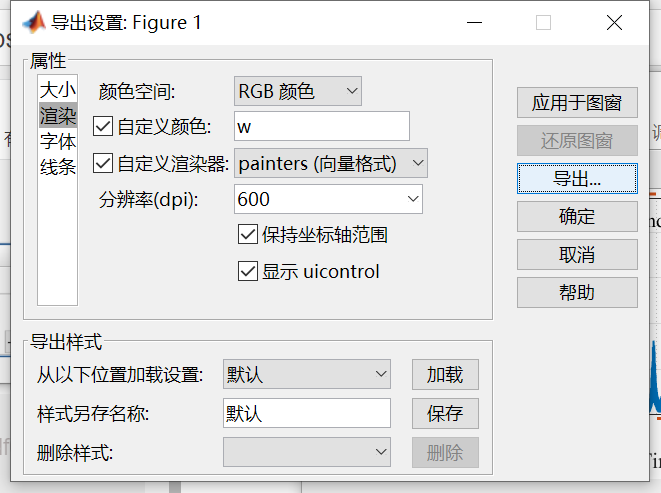

然后在菜单里点击”文件“->“导出设置”，在渲染里勾选自定义渲染器，选择向量格式，分辨率设为：600，然后导出，选择eps格式。

注意： 若上述步骤导出的文件还是很大，那么打开”绘图浏览器“，查看是否还有其它未显示的曲线也是阶梯图，如果有则删除或者仍然按上述步骤改为线形图类型。
在这里插入图片描述
