在2012MATLAB中整矢量图时不存在失真，那么simulink能够导出仿真模型的矢量图吗？答案是肯定的。下面以Matlab2011b为例。，觉得挺不错的，现在分享给大家，希望可以做个参考。
概述
simlink 示波器图像
要用to workspace把数据传送到matlab,然后用matlab画图，保存为fig
在2012MATLAB中
1选择![]()
的这个![]()
fit to view ,
2选择Edit->copy model to clipboard选项,选择 metafile 图元文件，bitmap 也比较清晰
3打开word文档，粘贴图片，即可将矢量图复制到word中了，然后使用图片修改裁剪工具。
http://blog.sciencenet.cn/blog-357150-562814.html
整矢量图时不存在失真，那么simulink能够导出仿真模型的矢量图吗？答案是肯定的。下面以Matlab2011b为例。

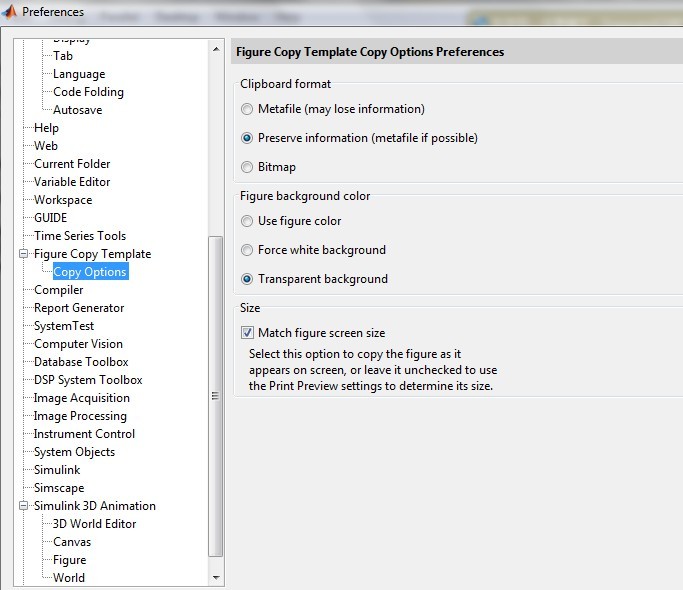

1、在File->Preferences->Figure Copy Template->Copy Options选项。设置如下：
2、回到simulink主窗口，根据模块，合理缩放窗口。其中快捷键V：缩小；R：放大；Space：调整到合适大小。然后模块，选择Edit->copy model to clipboard选项。
3、打开word文档，粘贴图片，即可将矢量图复制到word中了。
经过上面步骤，复制到word中的图片即为一矢量图，在放大缩小时不会造成失真。
