一、Verilog基本语法

Verilog语法概述

• 行为级描述、寄存器级描述（RTL）/系统级描述：把module当做黑盒，描述module的输入和输出的关系。门级实现由综合工具推断，常常可以做到最优。
• 结构级描述/门级描述：把module作为白盒，而描述组成module的门电路（部件）

module <module_name> (in1, in2, ..., out1, out2)
    input in1, in2, ...;
    output out1, out2, ...;
    ...
endmodule

// 注释1
/* 注释2 */

基本语法

• Verilog区分大小写
• Verilog的关键字都是小写
• module，endmodule定义一个基本模块，两个关键字之间的语句是对该模块的描述。定义模块方便复用
• parameter关键字定义一个参数，增强模块的通用性
• output，input关键字指定输入输出
• always @（posedge/negedge clk）语句，每当clk出现上升沿/下降沿时，就执行接下来的语句块（begin，end标志着一个语句块）。这种语句构成时序逻辑，当输入与上一个时刻的值有关的时候
• reg类变量用<=赋值，赋值左边是寄存器，右边是更新的值
• &q语句输出q每一位相与的结果，即&q=q[1]&q[2]&q[3]&q[4]...q[N]
• assign关键字，描述组合逻辑，输出只与当前输入有关
• input/output没有显示说明，默认为wire类型，如果需要reg类型来储存值，需要显示声明
• wire只是一根导线，只能用来组合逻辑，assign语句一旦等号右边发生变化，等号左侧立即得到结果；而always的值的改变只能发生在下一个时刻（有@后面的语句所描述的时刻）
• initial begin，end语句块指明初始化语句，这部分在上电后直接执行
• 'timescale 1ns/1ps制定测试的单位是1ns，精度是1ps
• #100指令指明延迟，单位由之前的代码指定
• $stop指令使仿真停止
• 时序逻辑：<=赋值；组合逻辑：=赋值

数据类型及常量，变量

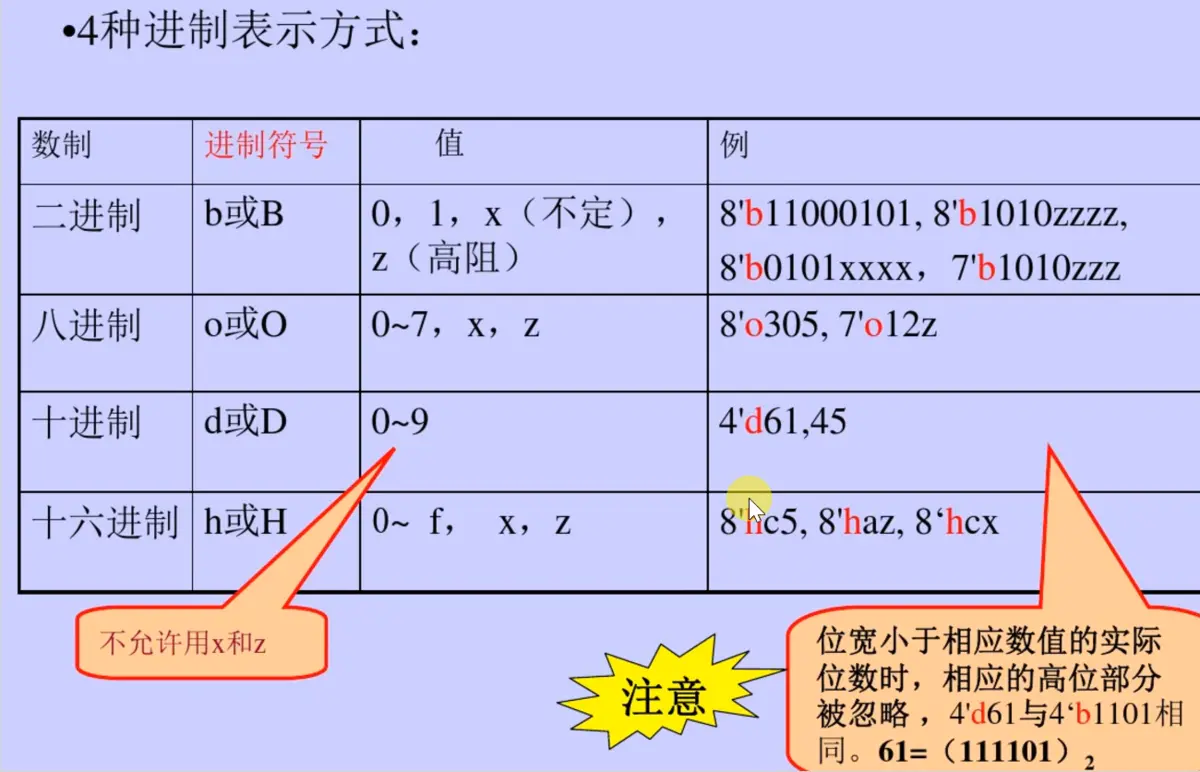

常量

语法：<位宽>'<进制><数值>

变量

• nets type
• register type

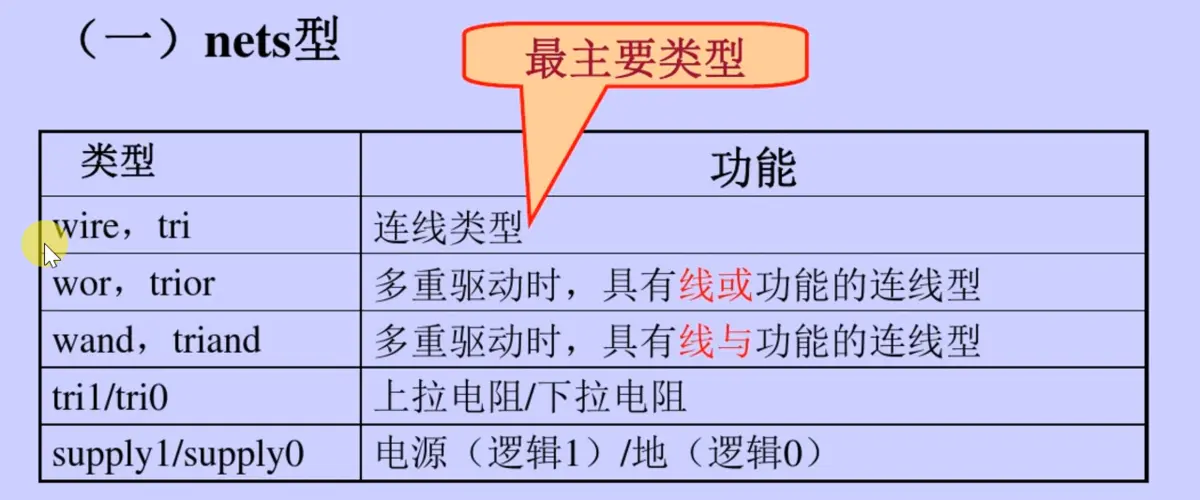

1. nets type

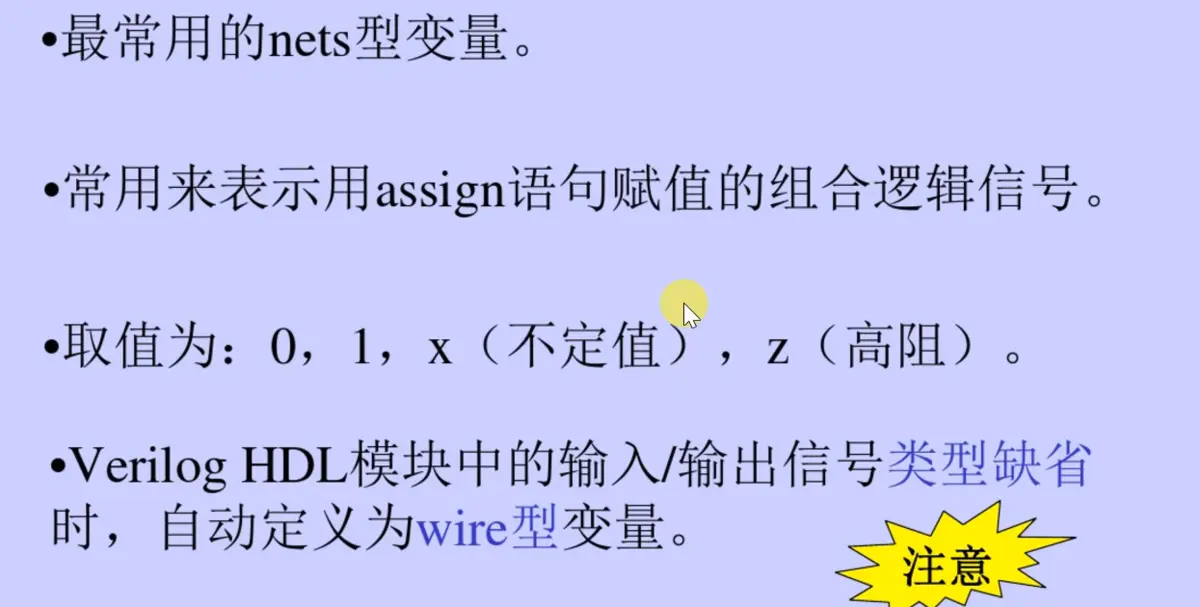

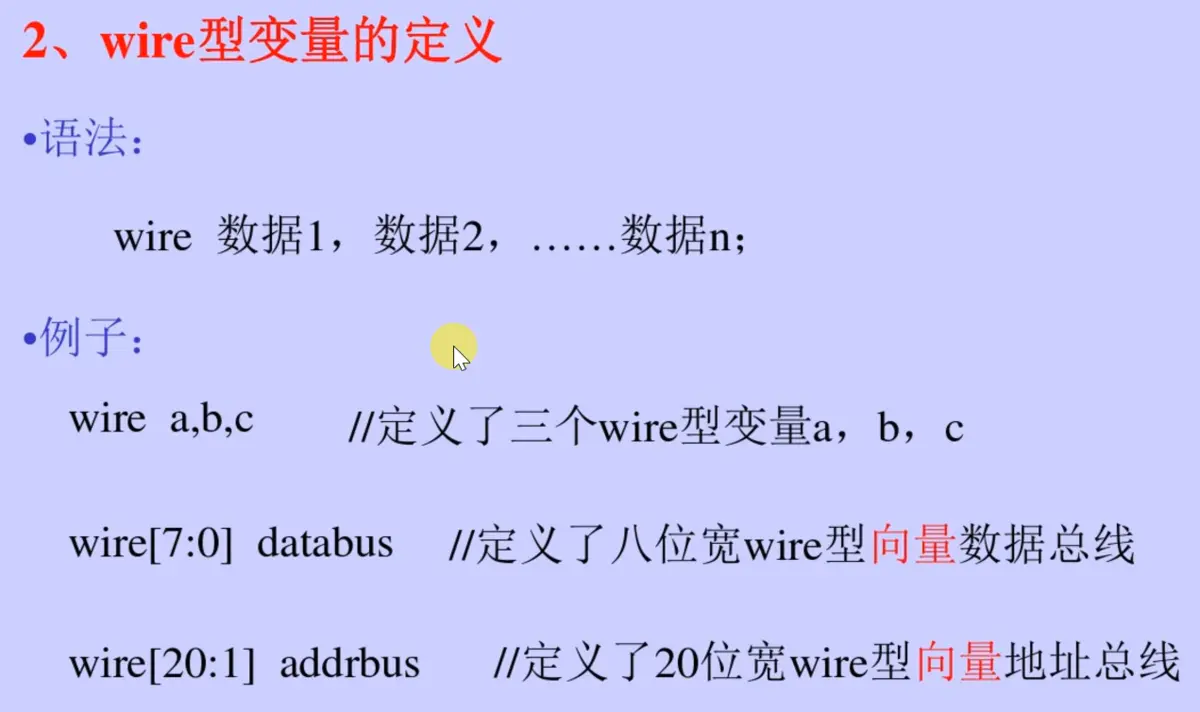

   wire

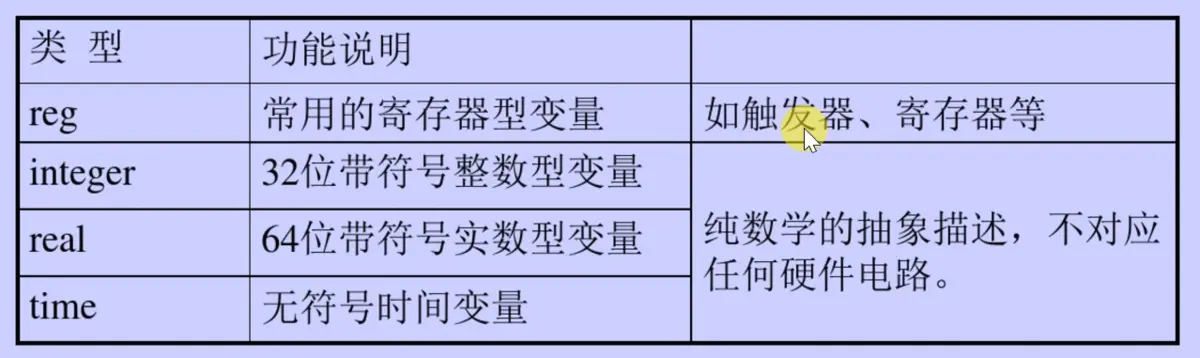

2. register type

   以上后面三种数据不可以综合，主要用在算法级开发

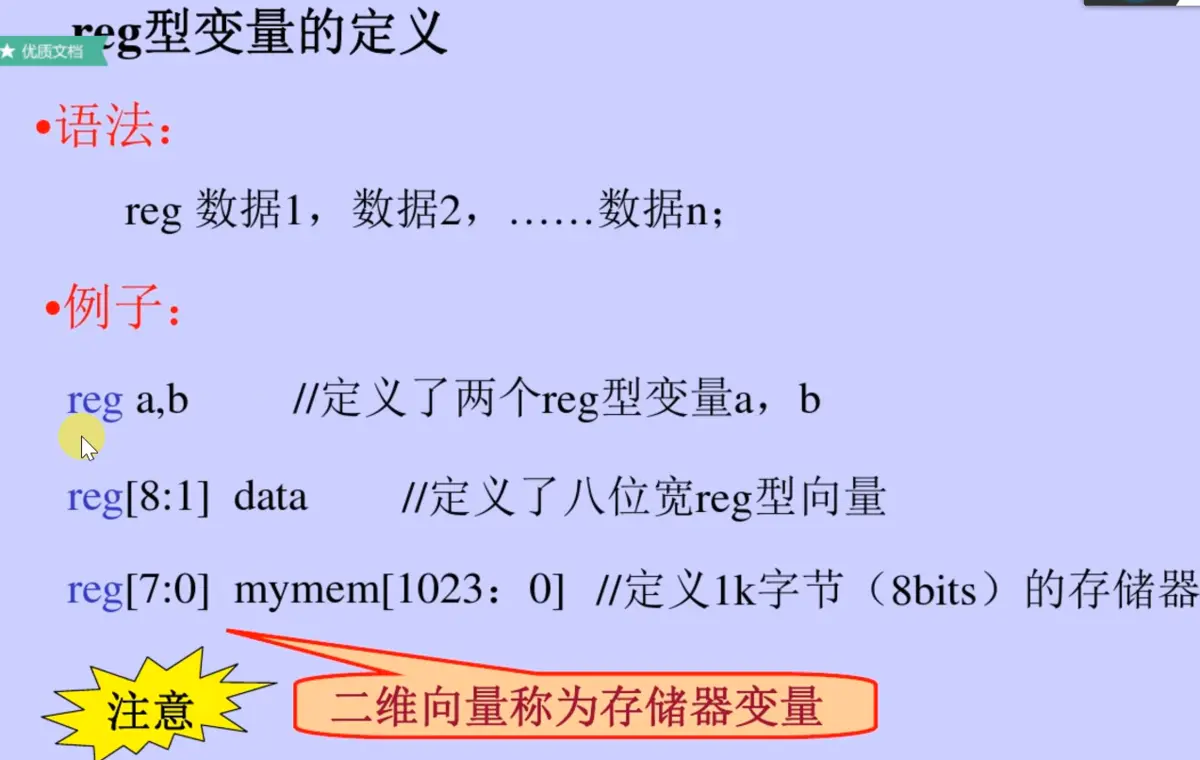

reg

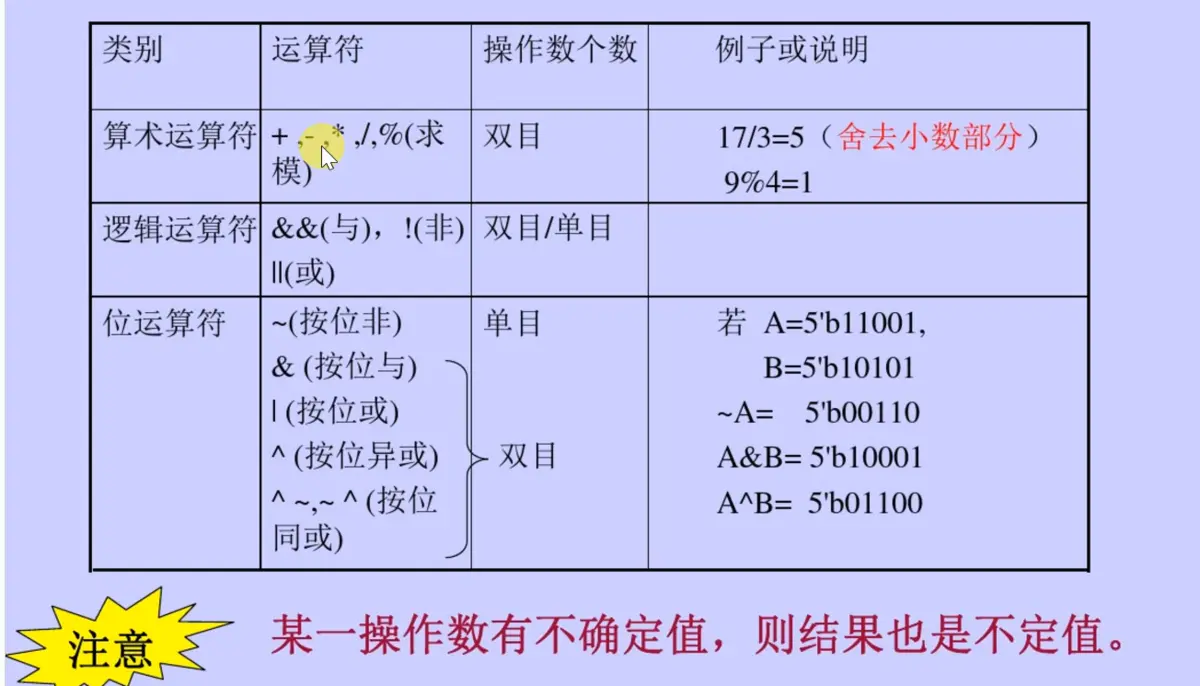

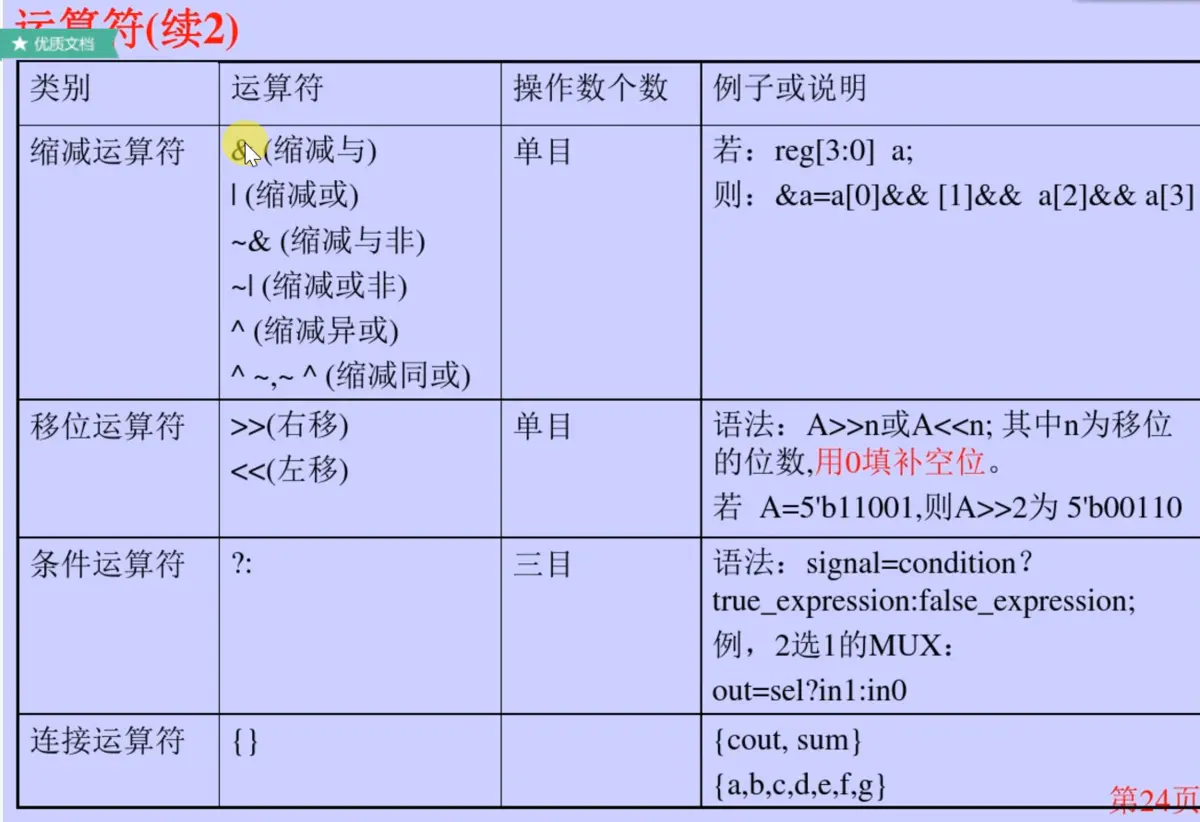

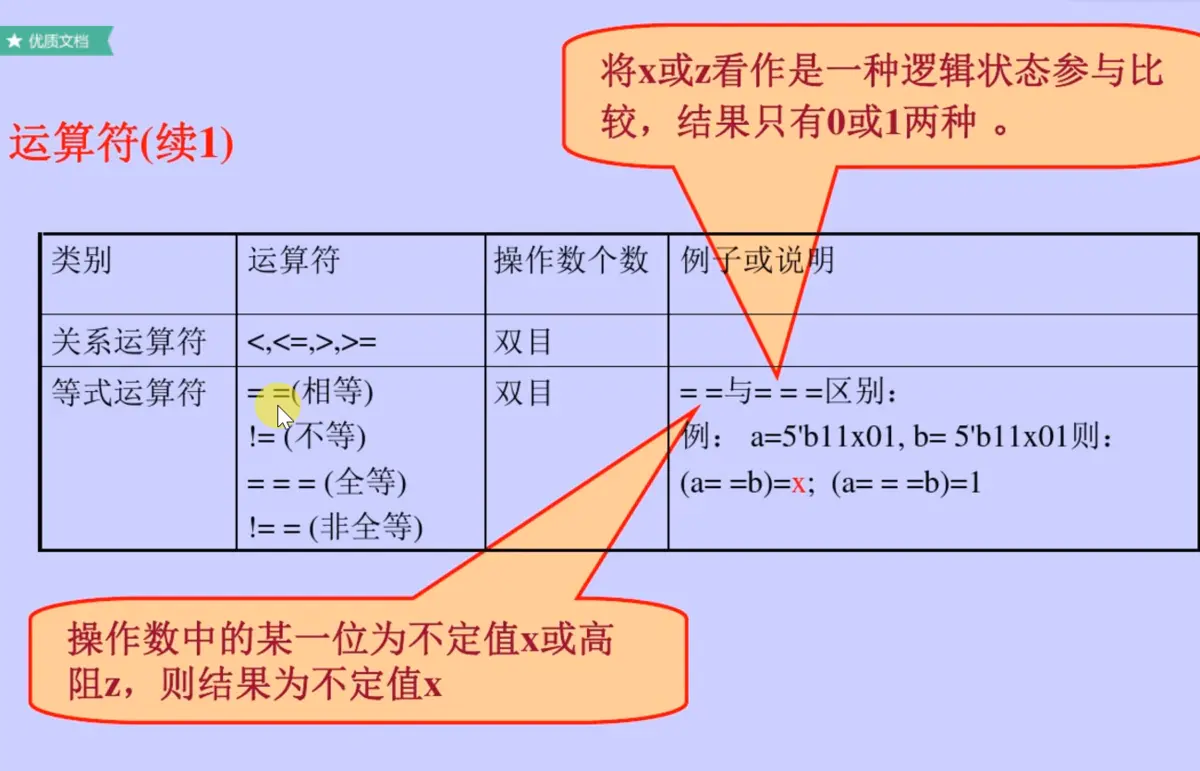

运算符

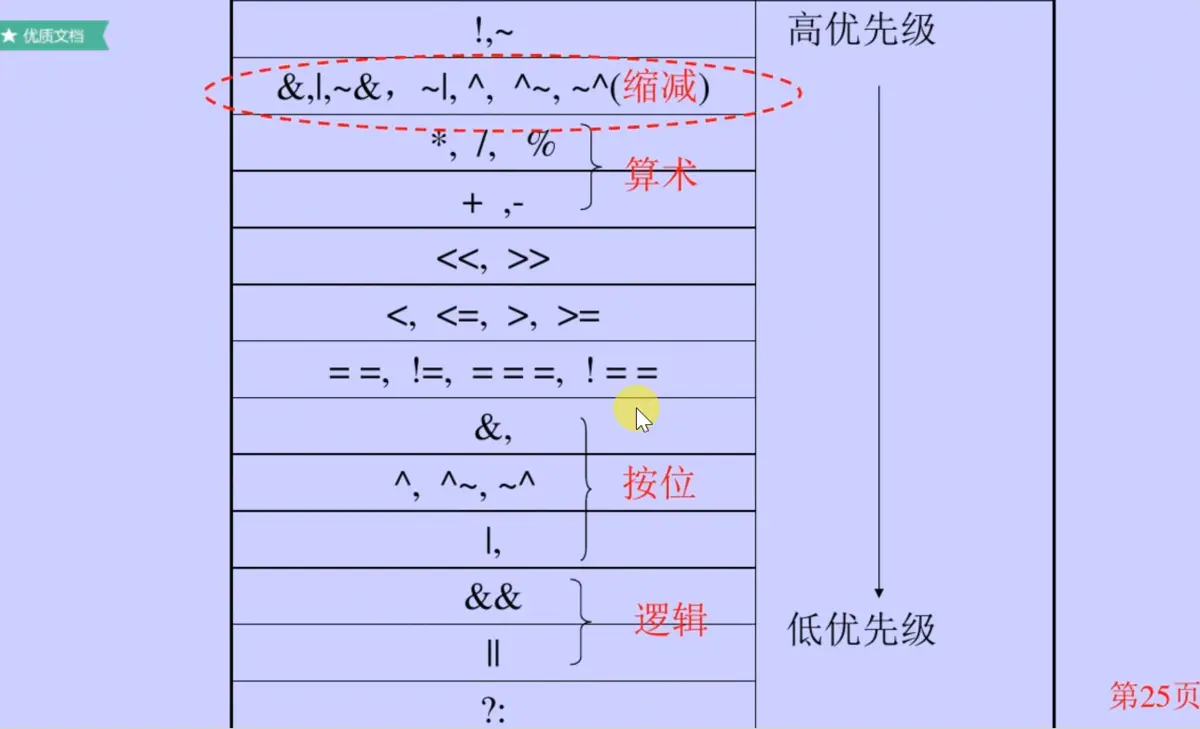

优先级

【重要】语句

part0 概述

1. 赋值语句

• 连续赋值语句：assign 语句
• 过程赋值语句：always开头，@引导的一个铭感列表

2. 条件语句

• if-else
• case

条件语句必须在顺序执行块中使用。所谓顺序执行是指由initial和always语句引导的执行语句集合。除了这两种语句引导的begin-end块中可以编写条件语句外，模块中的其他地方都不可以

3. 循环语句

• forever
• repeat
• while
• for

4. 结果说明语句

• initial
• always
• task
• function

5. 编译预处理语句

• define
• include
• timescale

part1 赋值条件语句详解

always过程块

always @(<敏感信号表达式>)
begin
...
end

• always语句块不能嵌套
• 在敏感信号表达式之前加posedge/negedge关键字可以指定上升沿或下降沿触发。否则每当列表表达式的值发生变化，就会执行数据块

initial过程块

• initial过程块模拟上电后的行为，不可综合，常用与功能模拟初始化。写在测试文件（testbench）中
• 同一模块的initial过程块，在上电时并行执行
• initial过程块不能嵌套

连续赋值语句assign

• assign语句用于对wire类型变量进行赋值
• 等式左边wire变量随右边的值进行变化

过程赋值语句

• 常用与对reg型变量赋值

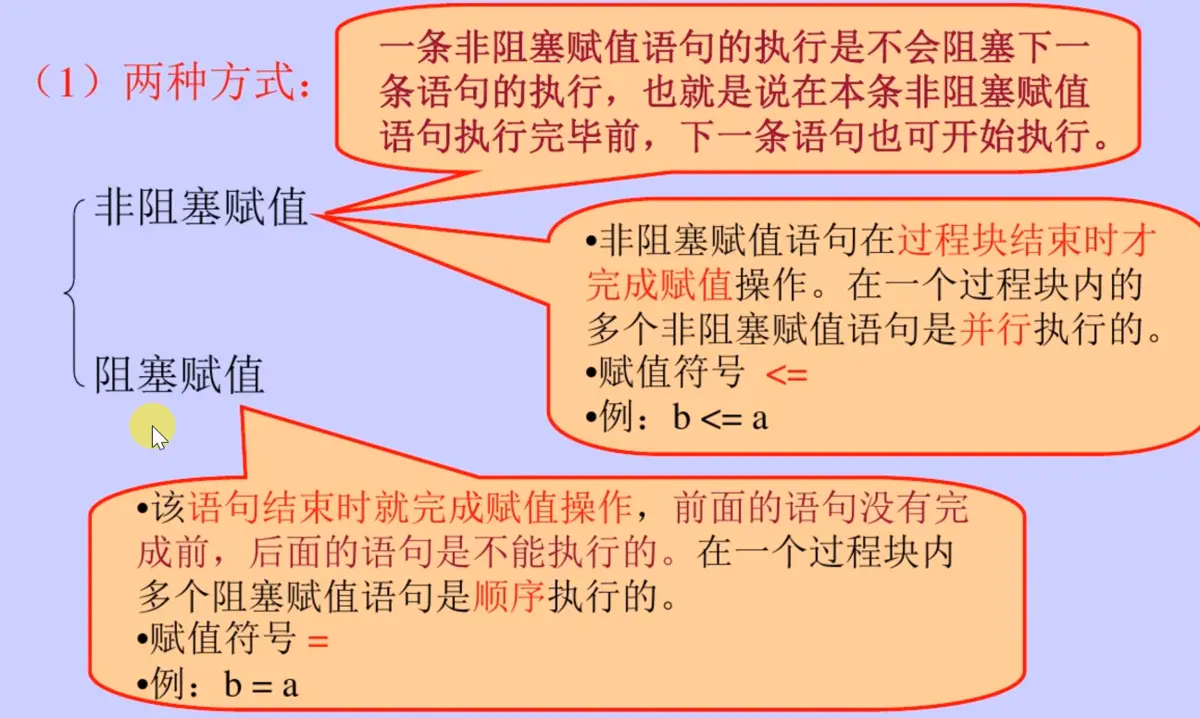

• 阻塞赋值（=）与非阻塞赋值（<=）

• 一个栗子

// For e.g.
...
always @(posedge clk)
begin
    b <= a
    c <= b
end
...
// 上升沿来前，假设b=1,a=2
// 则上升沿来时，b=2，c=1，即c获得b的旧值
// 原因是非阻塞赋值下，两个赋值语句并行执行
// 若将<=全部改为=，则c=2，因为阻塞赋值是顺序执行的

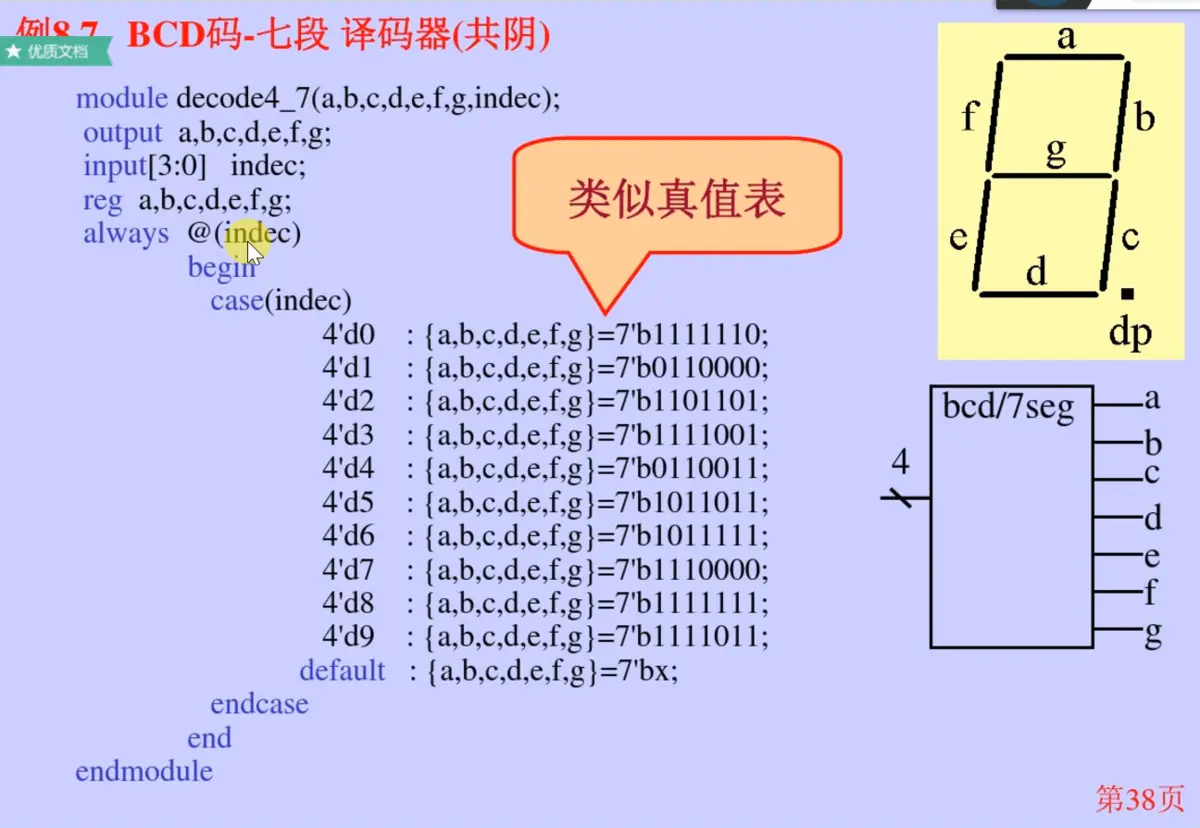

case语句

case (<敏感值表达式>)
    value_1: ...;
    value_2: ...;
    ...
    default: ...; //可省略
endcase

• 敏感信号表达式的位置写*，综合器会推断表达式。推断的主要依据是赋值语句的右侧值

小结

语法要点

• always里面赋值左边必须声明为reg

• assign表达式左边必须声明为wire

• 阻塞赋值用=

• 非阻塞赋值用<=

• 边沿触发生成寄存器的时序逻辑

• 电平触发且条件完整，生成组合逻辑

• 电平触发但条件不完整（写了if没写else，或case不完整），生成锁存器的时序逻辑

结论：

• 如果是边沿触发逻辑，里面一律用<=
  比如always @（posedge clk），里面一律用<=赋值
• 如果是电平触发逻辑，一律用=
  逻辑简单用assign；逻辑复杂用always语句
  分支条件写完整，防止出现锁存器

part2 循环语句详解

for语句（可综合）

for (<变量赋初值语句>; <条件表达式>; <变量增值语句>)
    循环体;

repeat语句

repeat语句用于仿真

语法：

repeat(<循环次数表达式>)
    循环体;

part3 结构语句详解

主讲function和task

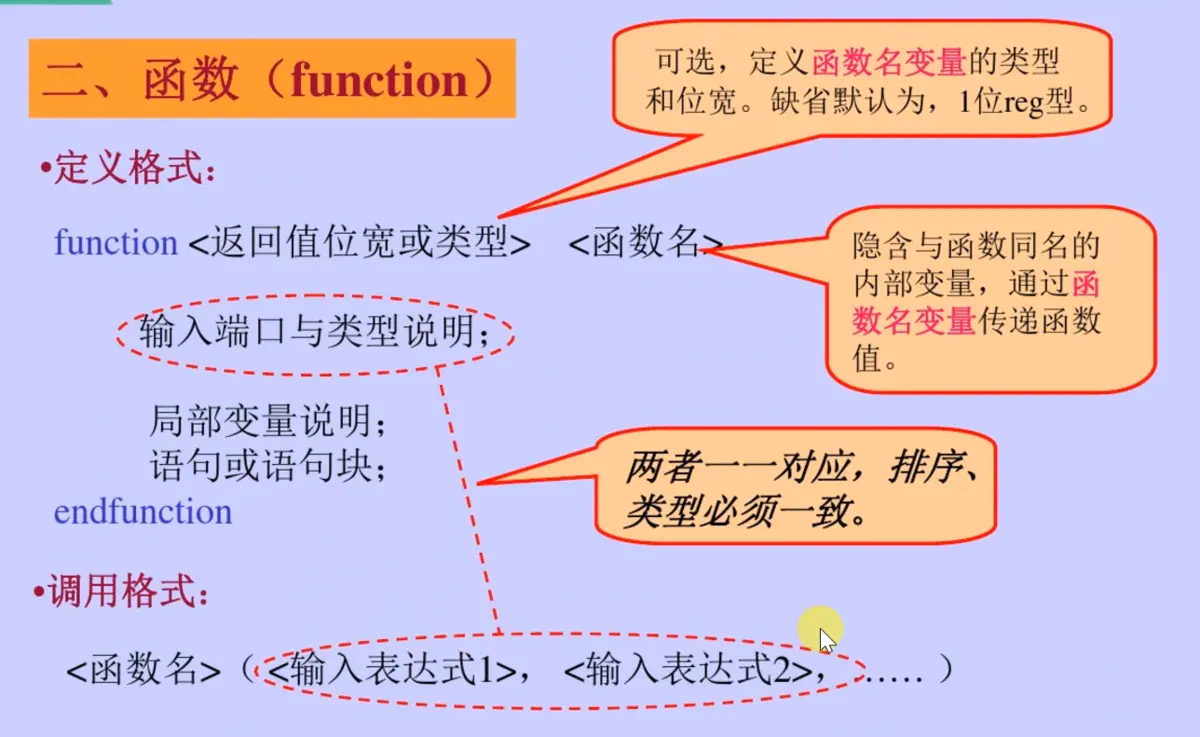

function（可综合）

function常用语实现简单的函数，module里可以调用function，而function在一定意义上相当于一个module。

栗子

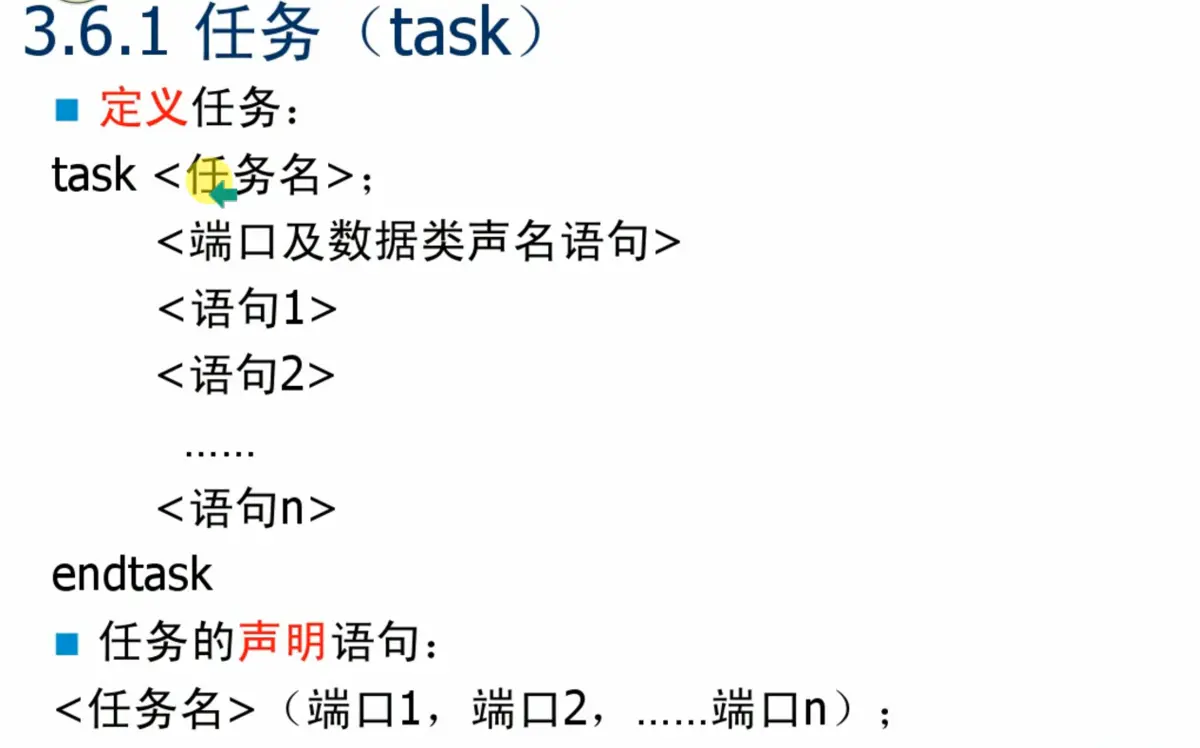

task（不可综合）

task常用与仿真验证，语句块里可以写各种高级语句

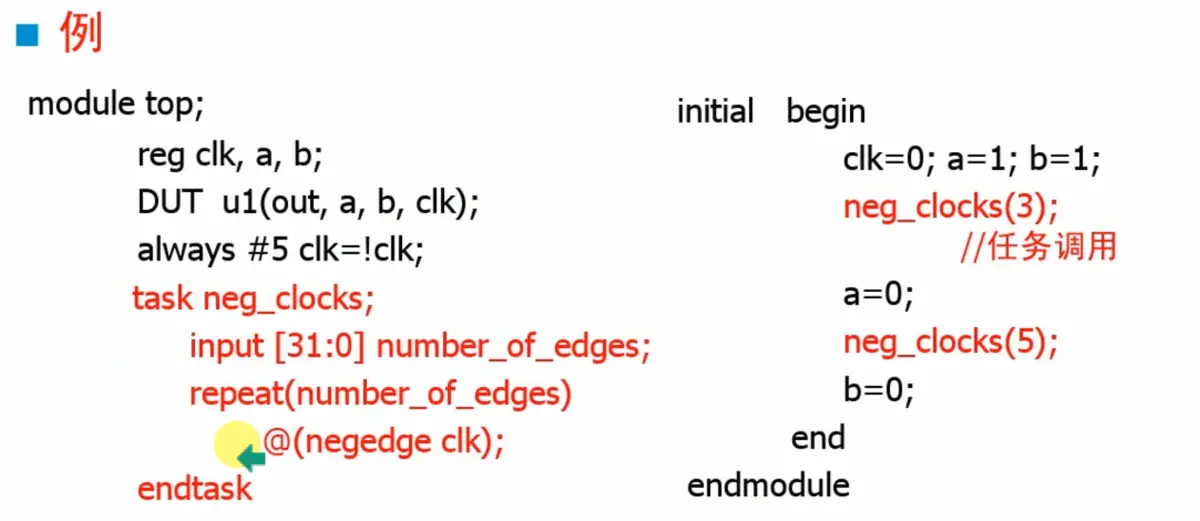

例子（例子中的task的作用是等待number_of_edges个下降沿）

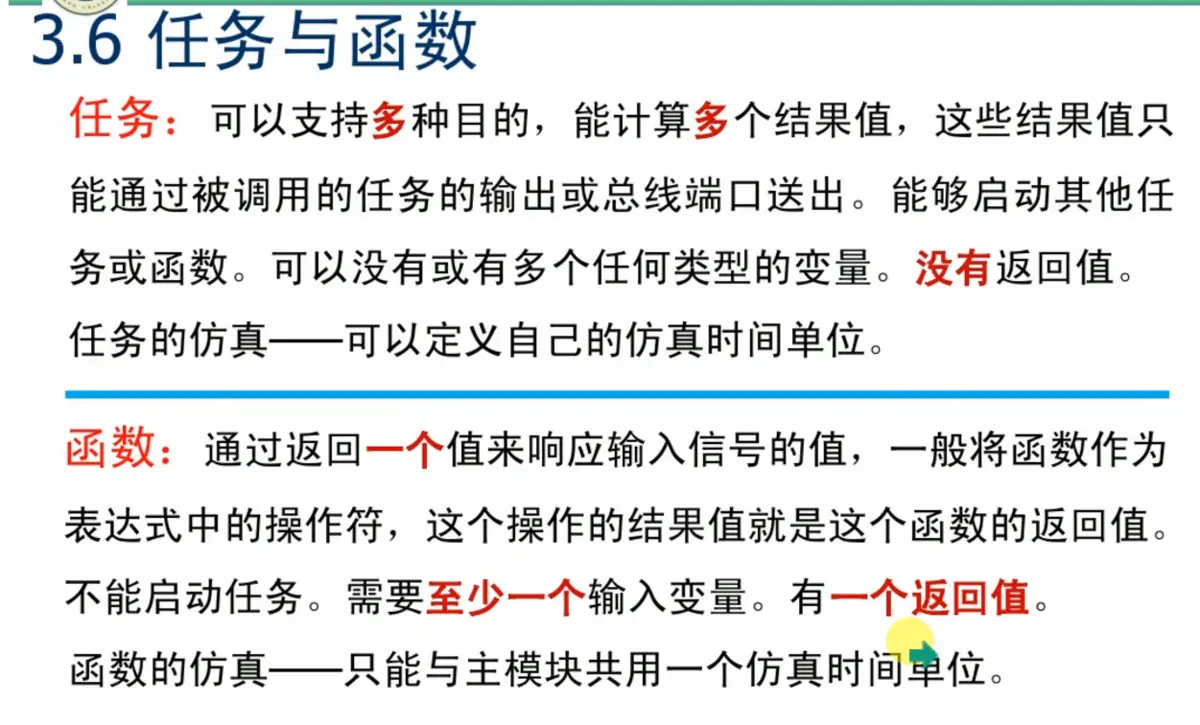

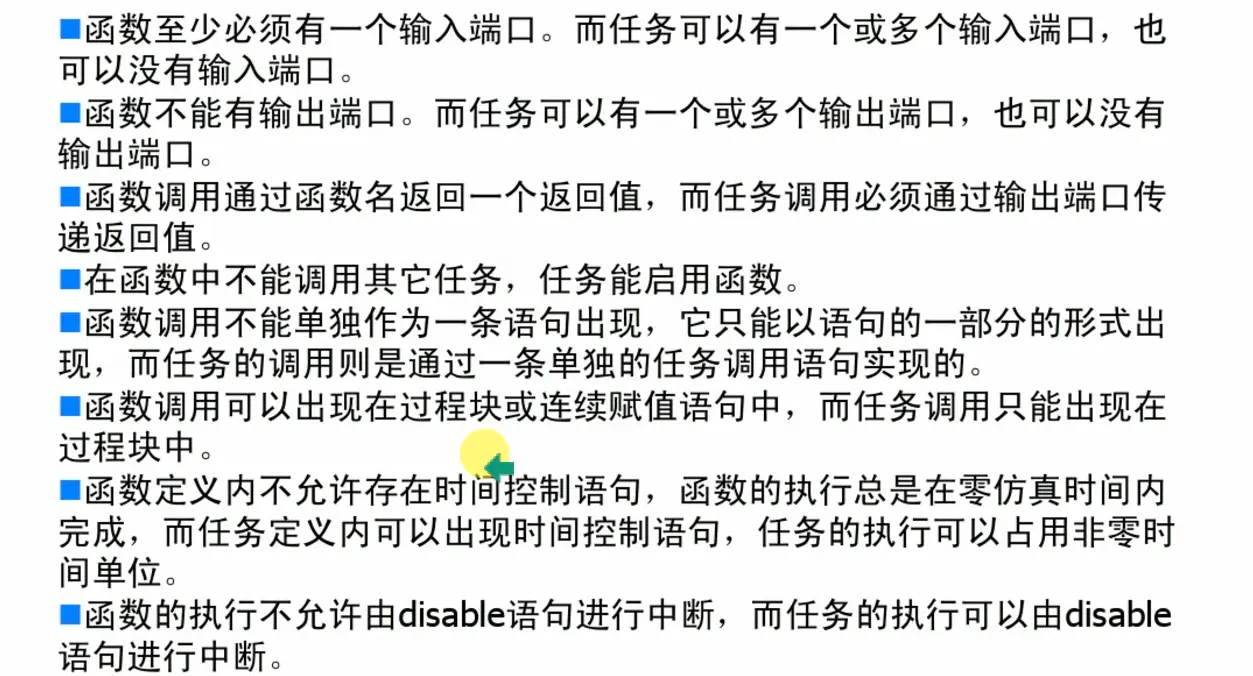

function和task的不同

task中可以使用的高级系统函数

执行顺序

• 顺序执行块：begin - end （例外：always语句块中用begin - end和非阻塞赋值<=时，这时是并行执行）
• 并行执行块：fork - join

栗子

由于fork - join语句块是并行执行的，上图中的两个语句块描述的是同一个过程：
上电（系统启动）后50ns，r='h35'；再过50ns，r='hE2'；再过50ns，r='h00'；以此类推。

延伸该例子，将语句块改为

fork
    begin
        #50 r='h35';
        #100 r='hE2';
    end
    #150 r='h00';
    #200 r='hF7';
    #250 r='h00';
end

则依据begin - end语句块的顺序执行性，r的值在150ns时是不确定的，因为同时有两个赋值发生。

简单总结，如果想要串行执行，需要满足两个条件：

• begin - end语句块
• 阻塞赋值=

最后
