概述

1、模块设计完成之后，我们需要检验功能的正确性，通过设计激励块来完成测试。（可以把激励块理解成一个新的设计块，但是又和原来的设计块存在联系）

将激励块和测试块分开设计是一种良好的设计风格。激励块一般称为测试台。可以使用不同的测试台对设计块进行全面测试。

2、激励块的设计有两种模式。

一种是将激励块作为顶层模块，调用（实例引用）并直接驱动设计块，如图1。顶层为激励块，由它控制clk和reset信号，检查并显示输出信号q。

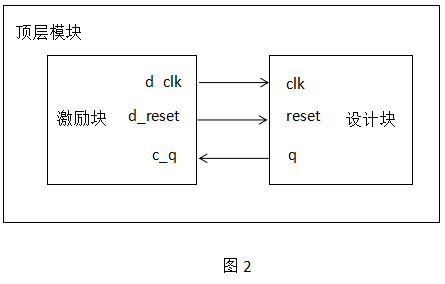

另一种是在一个虚拟的顶层模块中调用（实例引用）激励块和设计块，激励块和设计块之间通过接口进行交互，如图2。激励块驱动信号d_clk和d-reset，这两个信号则连接到设计块的clk和reset输入端口，激励模块同时检查和显示信号c_q，这个信号连接到输出端口q，顶层模块的作用只是调用（实例引用）设计块和激励块。

3、设计举例

☆设计块：我们使用自顶向下的方法设计。

①顶层模块：脉动进位计数器

module ripplp_carry_counter(q,clk,reset);
output  [3:0] q;
input clk, reset;
//调用（实例引用）四个T触发器
T_FF tff0(q[0],clk,reset);
T_FF tff1(q[1],clk,reset);
T_FF tff2(q[2],clk,reset);
T_FF tff3(q[3],clk,reset);
endmodule

②定义模块T_FF

module T_FF(q,clk,reset);
output  q;
input clk, reset;
wire d;
D_FF dff0(q,d,clk,reset);//调用（实例引用）一个D触发器
not n1(d,q);//调用（实例引用）一个非门，非门是verilog语言的内置原语部件
endmodule

③定义模块D触发器

//异步复位D触发器
module D_FF(q,d,clk,reset);
output q;
input d,clk,reset;
reg q;
always @(posedge reset or negedge clk)
 if (reset)
   q<=1'b0;
 else
   q<=d;
endmodule

通过以上三步，我们按照自顶向下的设计方法完成了设计块。接下来就要对设计块施加激励信号以检验其是否正确，即设计激励块。

☆激励块：激励块可以看做是一个新的模块，但同时又和设计块一一对应。在这一例中按照前面的第一种方法来设计激励块，即在激励块中实例引用设计块。

①激励块的编写

module stimulus;

reg clk;
reg reset;
wire [3:0] q;

//实例引用已经设计好的模块
ripple_carry_counter r1(q,clk, reset);

//控制驱动设计块的时钟信号，时钟周期为10个单位时间
initial
     clk =1'b0;//把clk设置为0
always
     #5 clk =~clk;//每5个时间单位时钟翻转一次，即时钟周期为10个时间单位

//控制驱动设计块的reset信号
initial
begin
  reset = 1'b1;
  #15 reset = 1'b0;
  #180 reset = 1'b1;
  #10 reset =1'b0;
  #20 $finish;//终止仿真
end

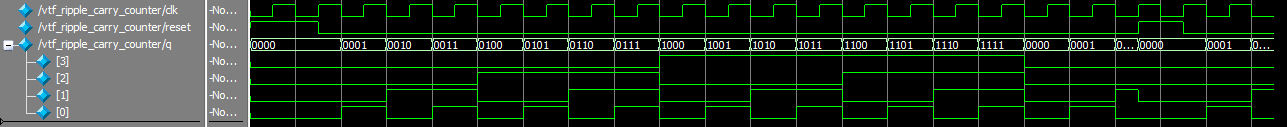

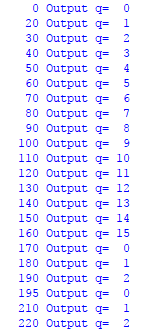

//监视输出
initial
  $monitor($time," Output q= %d",q);

endmodule
