posedge clk  // clk时钟上升研posedge
negedge res // res复位下降沿negedge

counter.v：

// 2022-1-20 verilog 学习

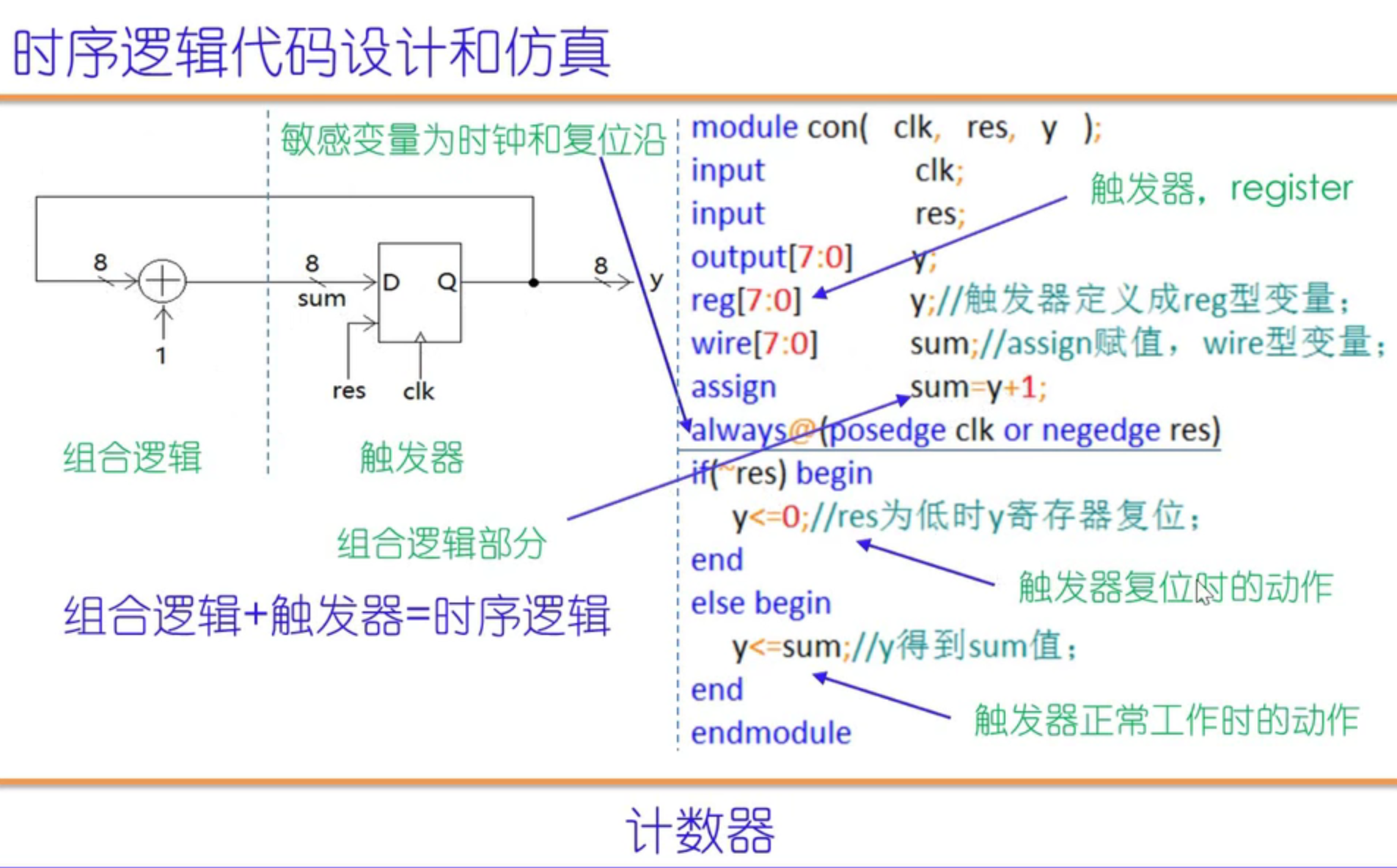

// 计数器  时序逻辑一定有触发器，触发器一定有时钟信号clk和复位信号res

`timescale 1ns/10ps
module counter(
				clk,
				res,
				y
				);

input			clk;    // 对时钟计数，时钟信号是输入
input			res;
output[7:0]		y;  // 输出8位


//reg[7:0]		y;    // 对y赋值，需要reg型变量
//wire[7:0]		sum;  // 中间变量, +1运算的结果

//assign		sum = y+1;  // 组合逻辑部分

always@(posedge clk or negedge res)  // 敏感变量,输入
if(~res) begin
	y<=0; //复位下降沿，y清零
end
else begin
	//y<=sum; // 正常工作,y=sum
	y <= y+1;  // 时钟每次以来,计数器+1
end

endmodule

// testbench 测试台

module counter_tb;
reg						clk,res;  // 需要改变的输入
wire[7:0]				y;        // 需要看的输出

counter counter(
						.clk(clk),
						.res(res),
						.y(y)
						);

// 赋值输入
initial begin
						clk <= 0; res<=0;
				#17		res <= 1; // 17ns后不再复位(不清零)
				#6000 	$stop;

end

always #5 clk = ~clk;  // 每过10ns时钟取反(时钟周期为10ns)

endmodule

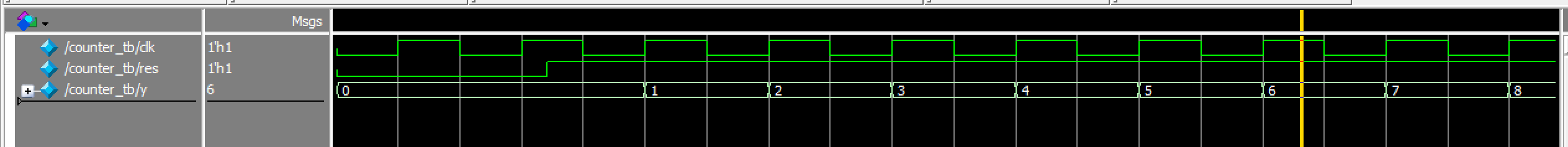

modelsim 仿真：

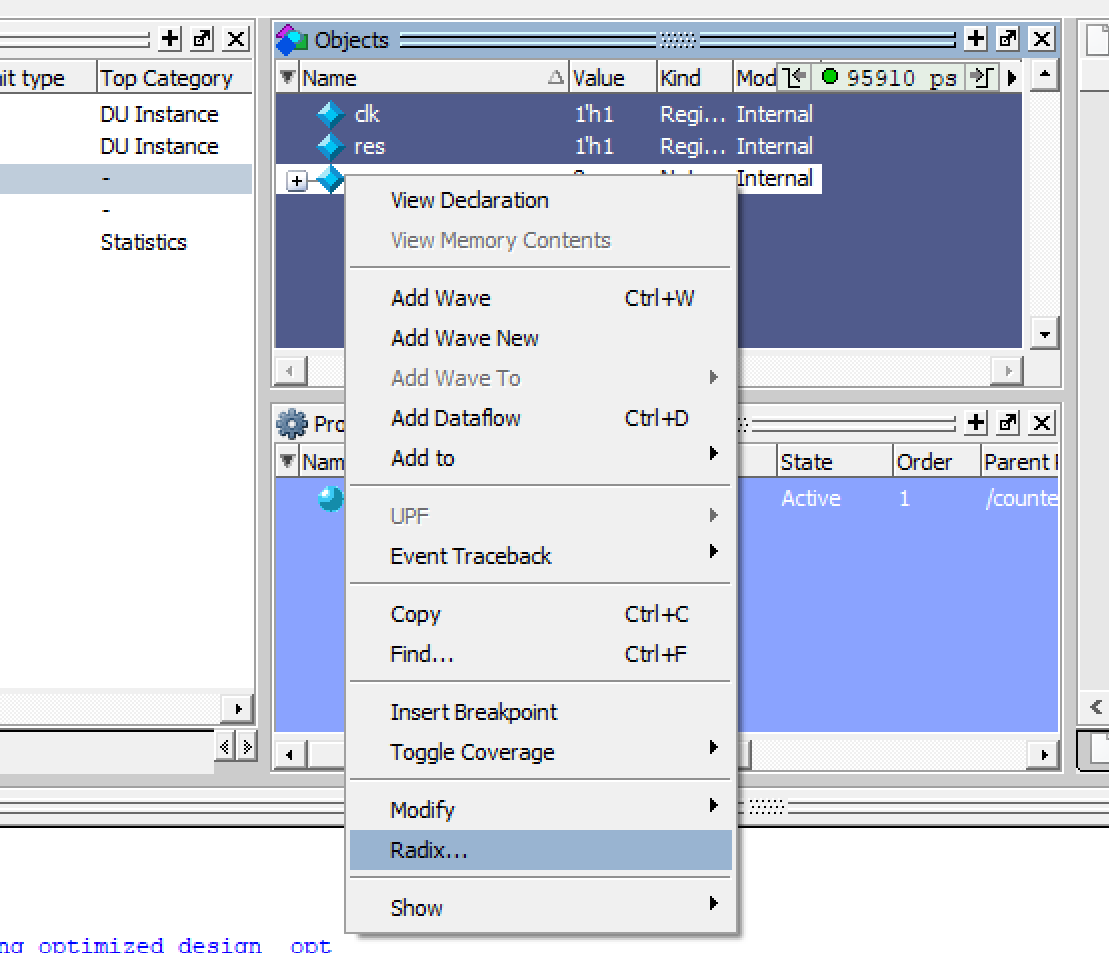

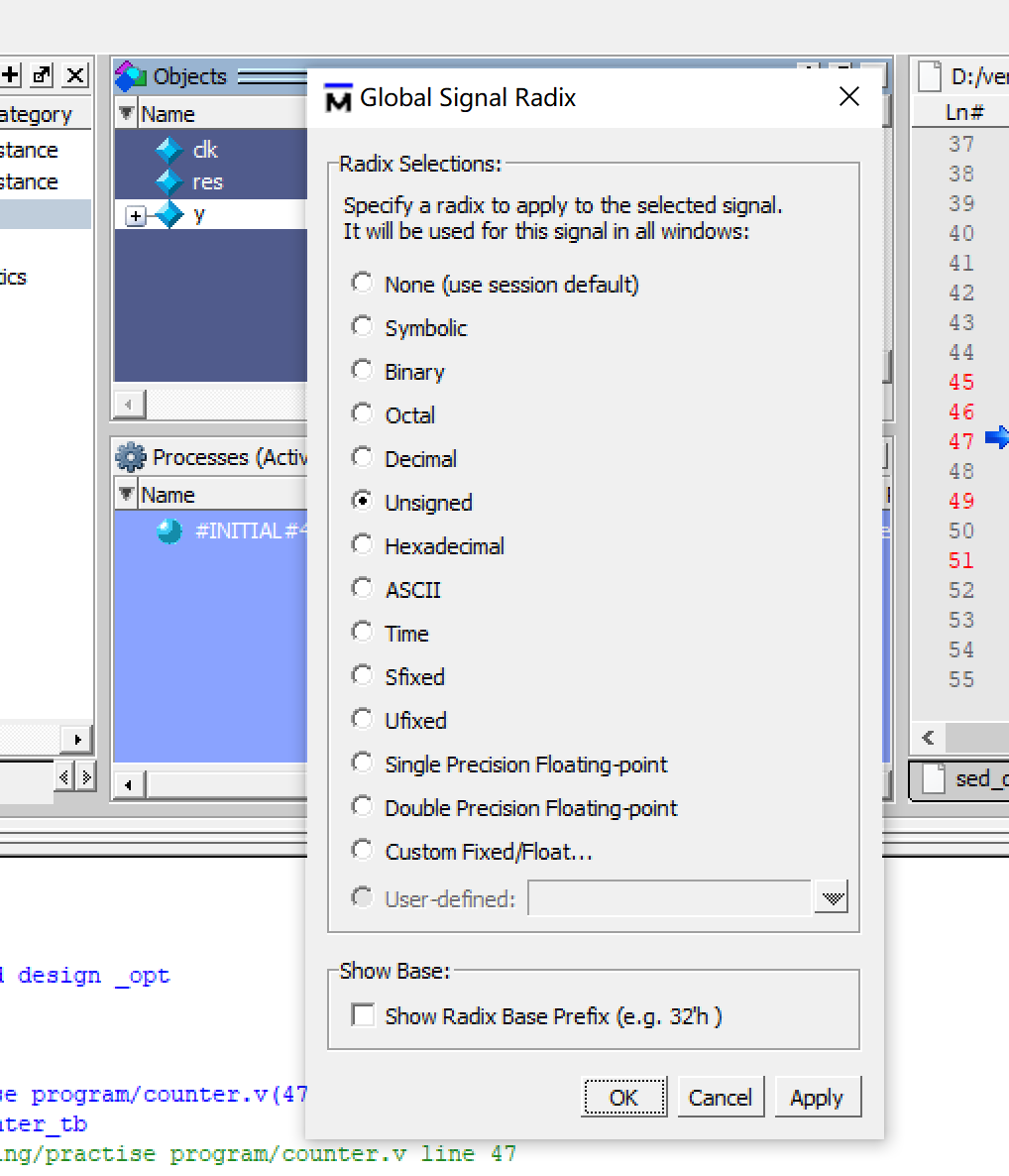

unsigned 数字显示

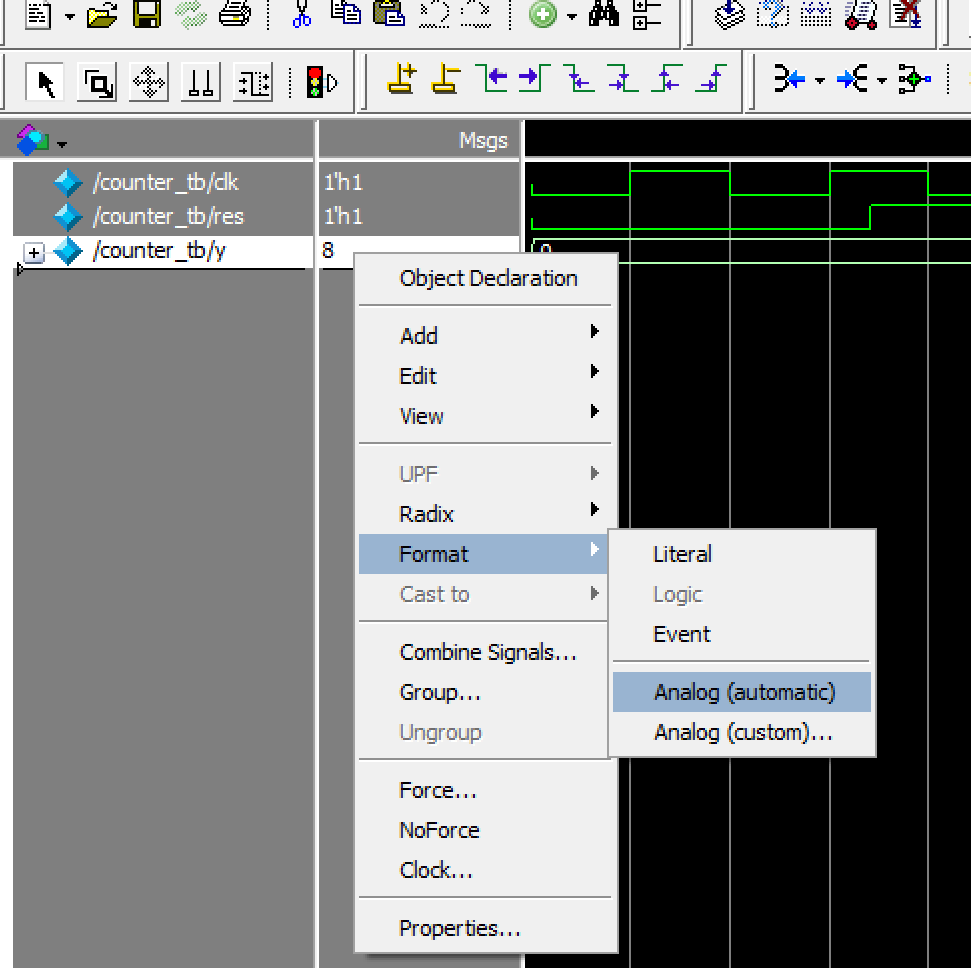

模拟显示

8位计数器：0加到255
仿真了两圈多

最后
