每天学命令

report_clock_gating_check
[ object_list ]
[-view view_name ]
[{> | >>} file_name ]

这个命令可以报出当前design中，clock gating check的信息。当然也可以选择性的报出指定clock或者pin上的clock gating信息

object_list:  支持三种object list

    pin:所有clock gating cell的pin都可以被指定

    instance:所有clock gating cell的instance都可以被指定

    clock：只有reference clock pin可以被指定，clock enable pin无法被指定

 -view:  指定具体检查的view

{> | >>} file_name:  指定生成的report名字

例子：

report_clock_gating_check

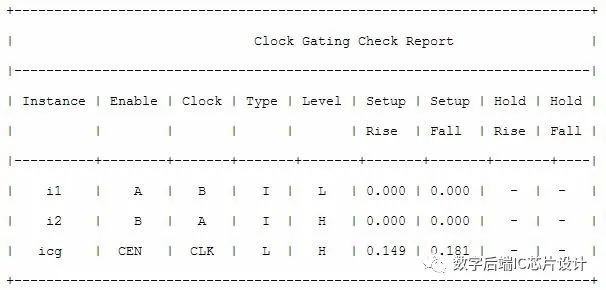

The clock gating check report returned by this command is as follows:

这个报告中列出了clock gating cell的名字，enable pin, clock pin，type（I代表inferred clock gating cell（电路结构中推断出来的）; L代表library clock gating cell（library中已经定义好的icg cell））还有timing信息
