概述
D触发器的输出有些需要注意到的地方。
首先以下面的东西做个例子，0-7的计数器，有一个控制计数端en，en控制计数的起始发生。

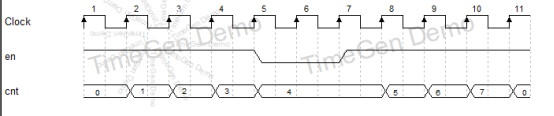

我们目标电路的波形图我们设为：
这个原理图是错误的，首先输出结果是从1开始的，不是从0开始计数的；其次在cnt为3时，3传输回到D触发器，在第五个上升沿处，D触发器输出3，然后此刻en为低电平（在D触发器输出结果后en就是采到0，在D触发器工作过程中en为1），则此刻cnt输出结果为3，且3应该保持到第7个上升沿处，在第七个上升沿处cnt发生变化，cnt变为4.
根据波形图，可将电路画为：
上面两个原理图都可以实现原理中的波形图，但是图二中能够实现en为0时系统暂停工作的目的，达到减少功耗的目的。
最开始的原理图实现的波形图如下：
（上图所有的波形中输入都经过了D是、触发器处理之后再输入）
