寄存器

要存储数据就要用存储数据的组合逻辑门边沿触发器
在这里插入图片描述

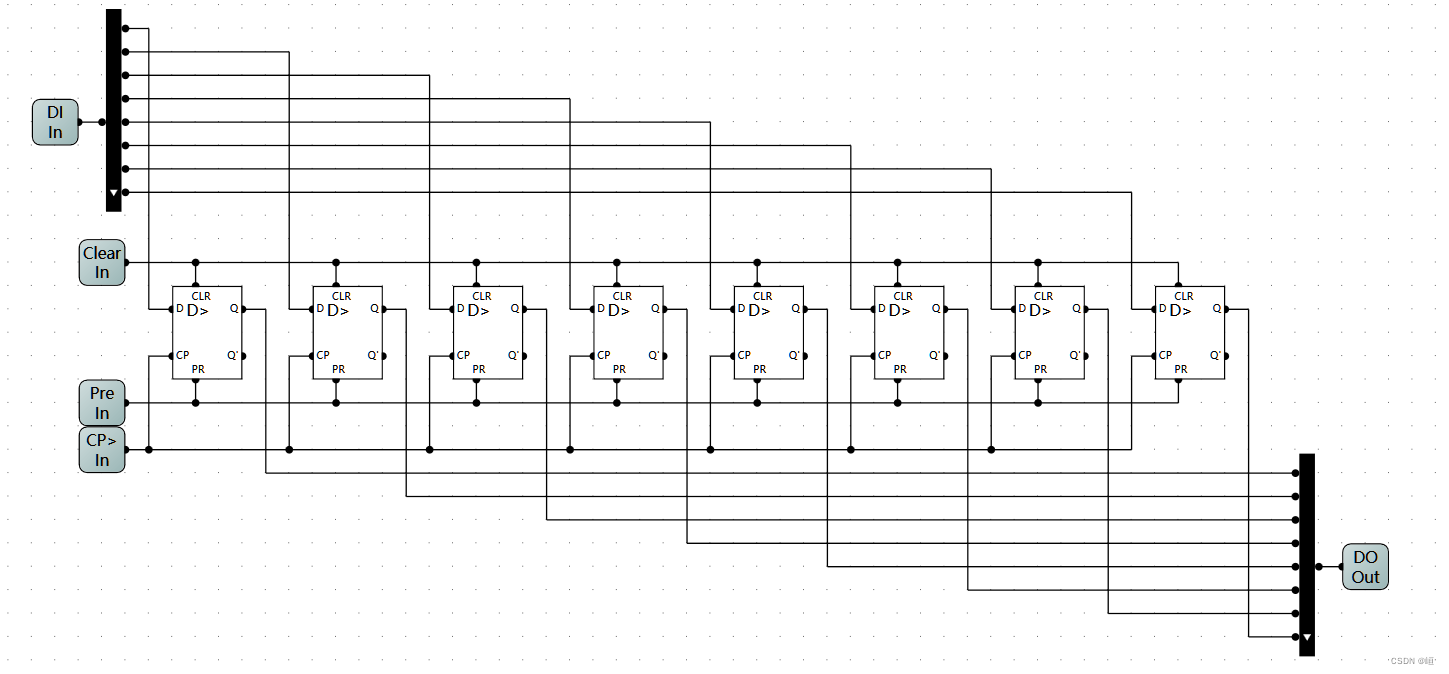

这里我们首先要做一个 1Byte的存储器，用八个边沿触发器

然后做出存储器的读和写，来进行控制读写，这里用到的时三态门，
在这里插入图片描述

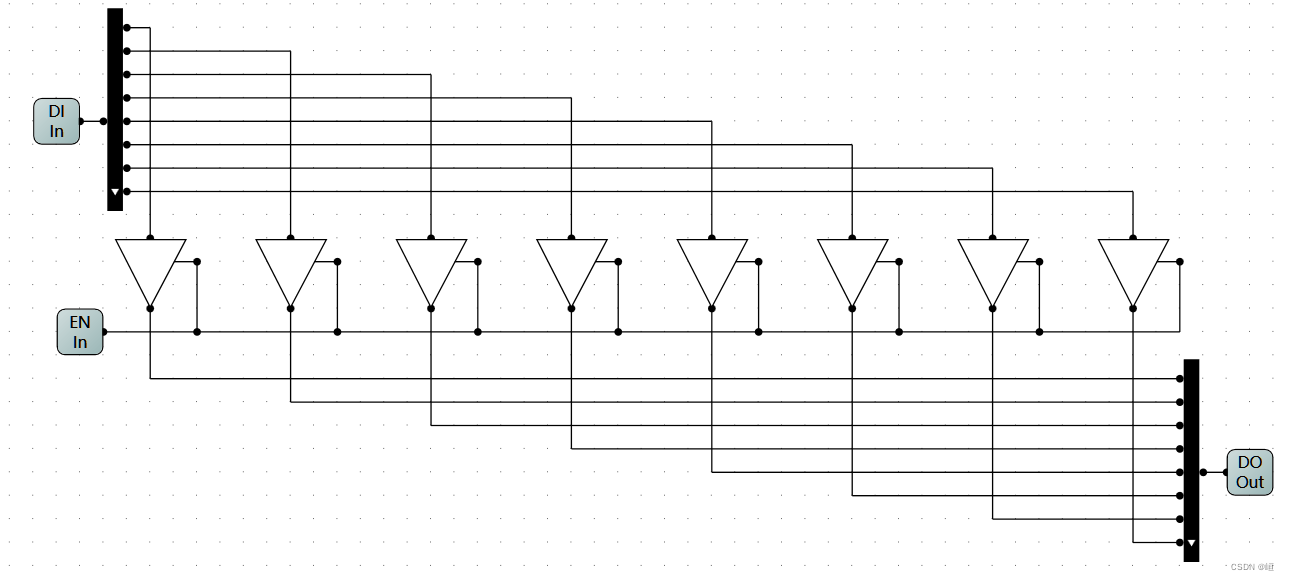

这是八位三态门，用来对数据的输入和输出进行限制

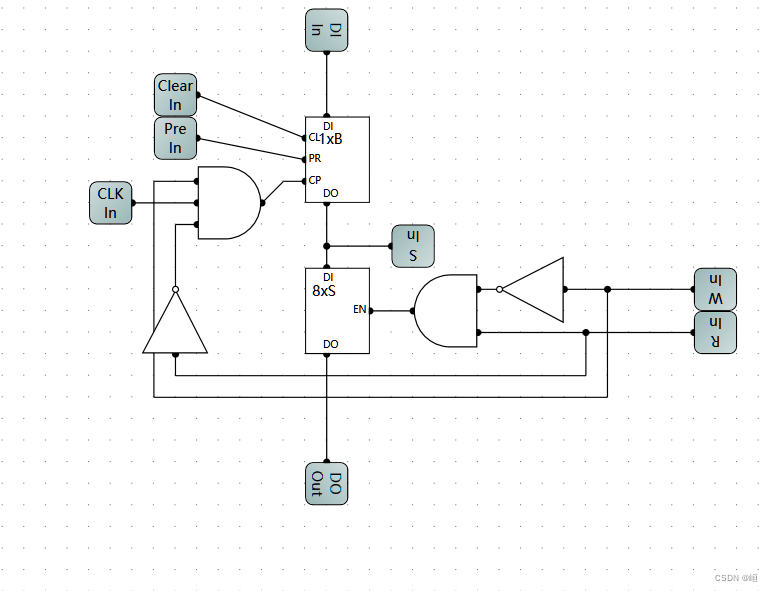

在这里插入图片描述

输入有 A B
输出有 R W
下面是真值表和公式

$\ W = overline{A}B$
$W = \overline{A} B$

这样就完成了一个 1Byte的寄存器大小是 2的8次方就是256
