前言

I/O Delay约束主要有两个命令：set_input_delay和set_output_delay。

I/O Delay约束的主要目的同时钟约束一样，是告诉编译器，外部输入输出信号与参考时钟之间的相位关系，便于综合器能够真实和准确的对IO接口的信号进行时序分析，同时也有利于综合器的布局布线。

注意：I/O Delay约束和 IDELAYE、ODELAYE原语是完全不同的，前者是用于编译器进行时序分析的，后者是对数据进行延时的（由于建立时间和保持时间不满足，导致在接收数据有错时，需要对数据进行延迟，以满足建立时间和保持时间）。换言之，前者是时序分析手段，后者是电路调试手段。

一、output delay

输出信号在后级模块中需要在时钟沿之前提前多长时间准备好

"set_output_delay"命令是用于指定FPGA输出端口(PIN)的数据输出相对于设计中参考时钟边沿的延迟。 输出延迟值以ns为指定单位，可以为正值，也可以为负值，具体取决于接收设备接口处的时钟和数据的相对相位关系。

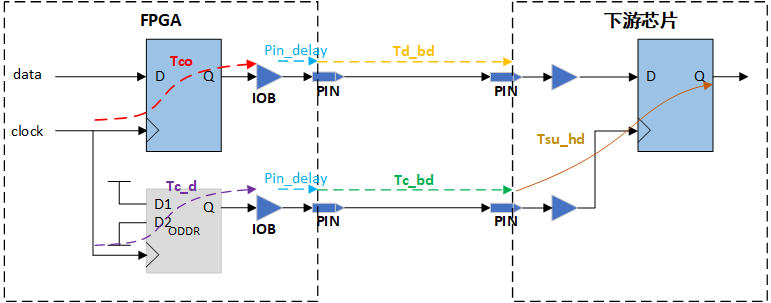

这里特别强调的是FPGA芯片的内部IOB输出到封装PIN是有pin delay的，但是set_output_delay指定的延迟是不包含pin delay的值。即set_output_delay所指的延迟是下图中td_bd+Tsu_hd-tc_bd的值。

说明：
上图为IO接口的时序分析模型，模型可分为3部分，分别是上游芯片（这里主要指FPGA），PCB走线，下游芯片。上图中的时序参数含义分别如下：

二、set_output_delay语法

set_output_delay  [-clock <args>] [-reference_pin <args>] [-clock_fall] [-rise]
                  [-fall] [-max] [-min] [-add_delay]
                  [-network_latency_included] [-source_latency_included]
                  [-quiet] [-verbose] <delay> <objects>

三、用法举例

示例一： 创建一个时钟周期为10ns的sysClk 时钟，然后设定端口DOUT相对于端口输入时钟CLK0上升沿的最大和最小 输出延迟为6ns：

create_clock -name sysClk -period 10 [get_ports CLK0]
set_output_delay -clock sysClk 6 [get_ports DOUT]

示例二： 创建一个虚拟时钟clk_port_virt ，周期为10ns，然后设定端口DOUT相对于虚拟时钟clk_port_virt 下降沿的最大和最小输出延迟为6ns：

 create_clock -name clk_port_virt -period 10
 set_output_delay -clock_fall -clock clk_port_virt 6 [get_ports DOUT]

示例三： 定义输出端口DOUT相对于时钟cpuClk的输出延迟为5ns，其中该延时值包括时钟cpuClk传输中时钟网络的延迟：

set_output_delay 5.0 -clock [get_clocks cpuClk] -network_latency_included [get_ports DOUT]

示例四： DDR数据的input delay约束：

create_clock -name clk_ddr -period 6 [get_ports DDR_CLK_IN]
set_output_delay -clock clk_ddr -max 2.1 [get_ports DDR_OUT]
set_output_delay -clock clk_ddr -max 1.9 [get_ports DDR_OUT] -clock_fall -add_delay
set_output_delay -clock clk_ddr -min 0.9 [get_ports DDR_OUT]
set_output_delay -clock clk_ddr -min 1.1 [get_ports DDR_OUT] -clock_fall -add_delay

示例五： 对STARTUPE3 内部pin（UltraScale+器件）的output delay约束：

//重命名STARTUP/CCLK自动衍生的时钟名为clk_sck，时钟源为axi_quad_spi_0/ext_spi_clk，频率为时钟源的1/2
create_generated_clock -name clk_sck -source [get_pins -hierarchical *axi_quad_spi_0/ext_spi_clk] [get_pins STARTUP/CCLK] -edges {3 5 7}
set_input_delay -clock clk_sck -max 7 [get_pins STARTUP/DATA_IN[*]] -clock_fall
set_input_delay -clock clk_sck -min 1 [get_pins STARTUP/DATA_IN[*]] -clock_fall

四、实操演示

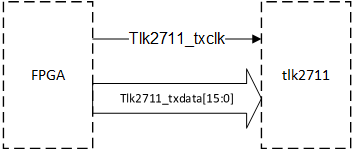

以TLK2711为例，利用vivado的时序约束向导进行input delay约束，下图为硬件环境模型：

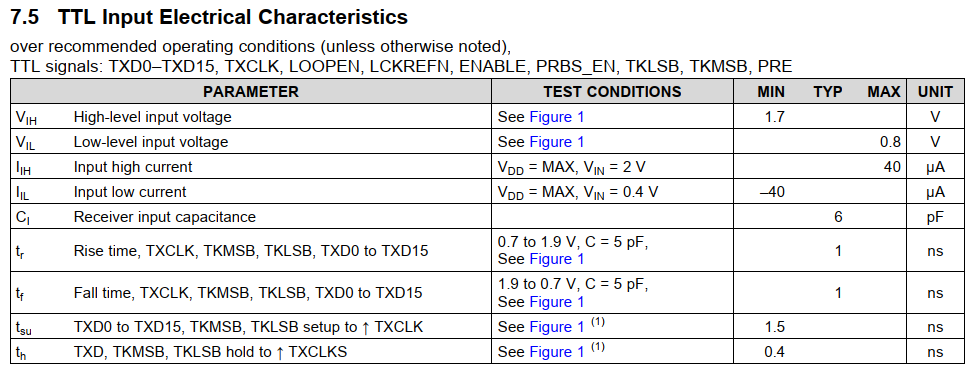

通过查阅tlk2711的芯片资料手册，可以获取芯片并行数据输入接口Q和随路时钟ODCK之间的时序关系：


时序约束中假设PCB布线等长时间差很小，可以忽略不计，由上可知在125MHz的频率下，下游芯片所需的建立时间为1.5ns，保持时间为0.4ns，结合vivado的时序约束向导中的output delays 页面，进行输出延时约束：
进行时序约束前，需要约束一个forward clocks：

create_generated_clock -name tlk2711_txclk -source [get_pins {ODDR_inst/C}] -divide_by 1 [get_ports {tlk2711_txclk}]

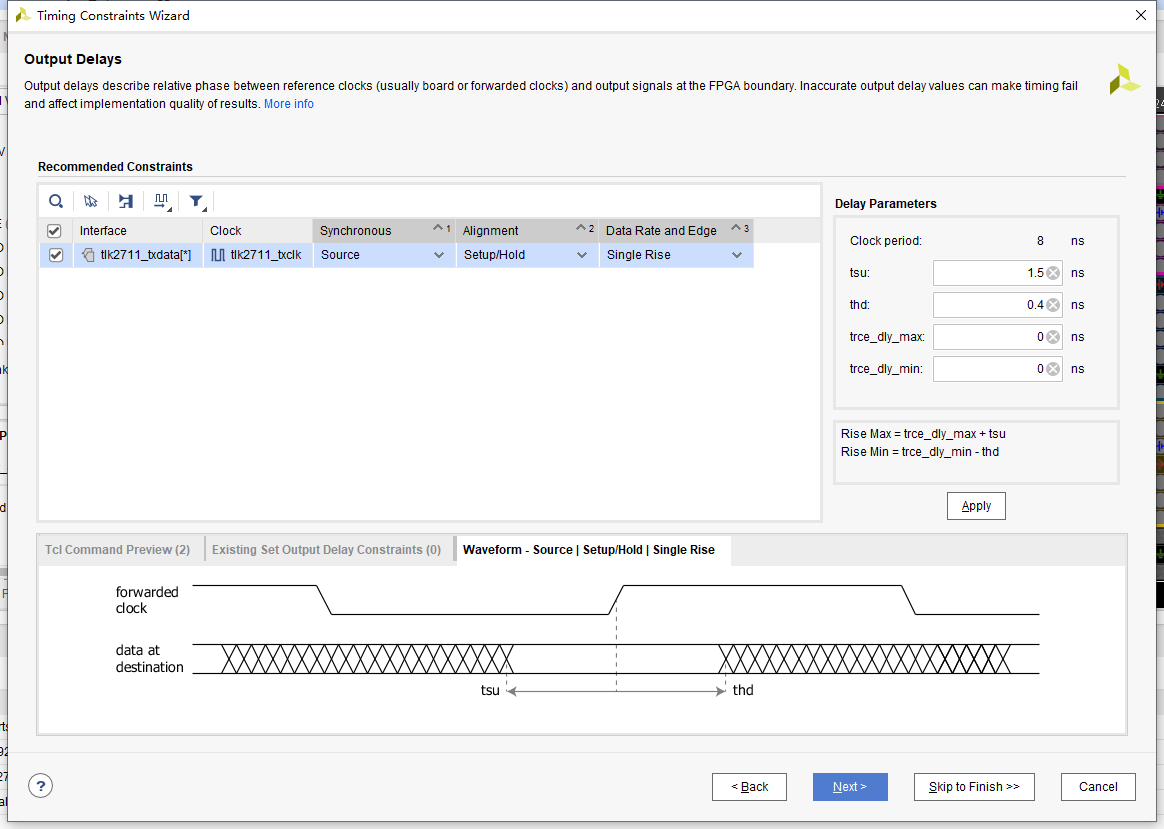

然后进行output约束：

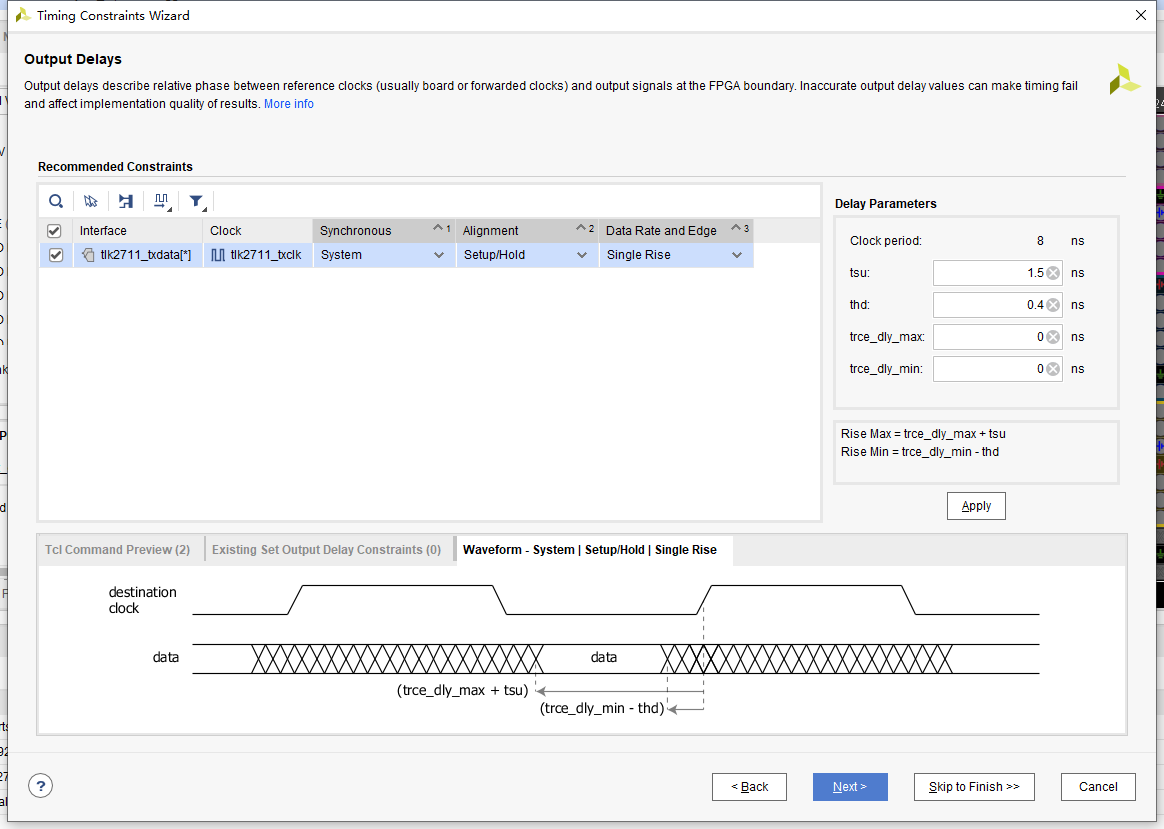

vivado的时序约束向导中的input delays约束方法2：

XDC约束语法如下：

set_output_delay -clock [get_clocks {tlk2711_txclk}] -min -add_delay -0.4 [get_ports {tlk2711_txdata[*]}]
set_output_delay -clock [get_clocks {tlk2711_txclk}] -max -add_delay 1.5 [get_ports {tlk2711_txdata[*]}]

五、总结

min = - hold time
max = setup time
max - min = 数据稳定时间
