#时钟约束理论# 系列文章目录
第一章 数字电路时序分析—建立保持时间
文章目录
- 周期约束理论
- 建立/保持时间是什么
- 为何会有建立和保持时间
- FPGA的建立与保持时间
- 总结
周期约束理论
在数字电路设计中,有组合逻辑电路和时序逻辑电路,但是往往很大一部分都是时序电路,因此进行时序约束是数字电路的一个不可少的工作,才能保证数字电路在需要的性能范围内正常工作。首先来看什么是时序约束,泛泛来说,就是我们告诉软件(Vivado、ISE等)从哪个pin输入信号,输入信号要延迟多长时间,时钟周期是多少,让软件PAR(Place and Route)后的电路能够满足我们的要求。因此如果我们不加时序约束,软件是无法得知我们的时钟周期是多少,PAR后的结果是不会提示时序警告的。
周期约束就是告诉软件我们的时钟周期是多少,让它PAR后要保证在这样的时钟周期内时序不违规。大多数的约束都是周期约束,因为时序约束约的最多是时钟。
在讲具体的时序约束前,我们先介绍两个概念,在下面的讲解中,会多次用到:
- 发起端/发起寄存器/发起时钟/发起沿:指的是产生数据的源端
- 接收端/接收寄存器/捕获时钟/捕获沿:指的是接收数据的目的端
建立/保持时间是什么

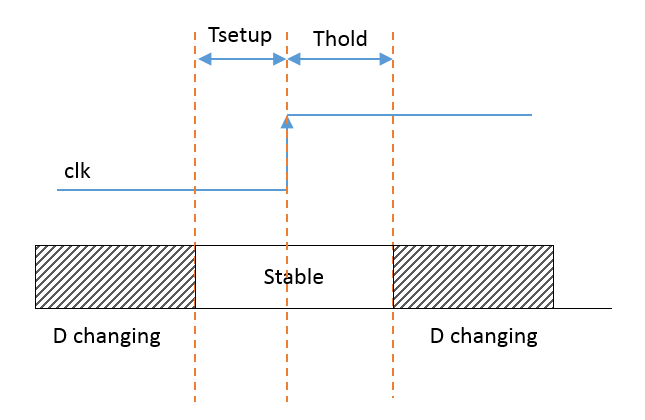

讲时序约束,这两个概念要首先介绍,因为我们做时序约束其实就是为了满足建立/保持时间。对于DFF的输入而言。
- 在clk上升沿到来之前,数据提前一个最小时间量“预先准备好”,这个最小时间量就是建立时间
- 在clk上升沿来之后,数据必须保持一个最小时间量“不能变化”,这个最小时间量就是保持时间
为何会有建立和保持时间
学过数字电路的都知道,在时序逻辑中我们经常使用的时钟是在上升沿和下降沿进行采样的,也就是D触发器,由两个锁存器组成,在低电平数据到达第一个锁存器,在高电平数据到达第二个锁存器,然后输出出去,因此建立和保持时间就是要满足这个关系的,不满足建立时间将不能被第一个锁存器正确采样,不满足保持时间将不能被第二个锁存器采样,因此无论是建立时间和保持时间哪一个出错都会造成采样错误。
FPGA的建立与保持时间
FPGA的建立与保持时间与我们常规的有点差异,因为两种的物理结构不一样,对于FPGA来说D触发器是使用lut查找表进行模拟的,因此他并不是真正意义上的D触发器,这也是FPGA的实际工作频率要低于ASIC电路的一个原因。

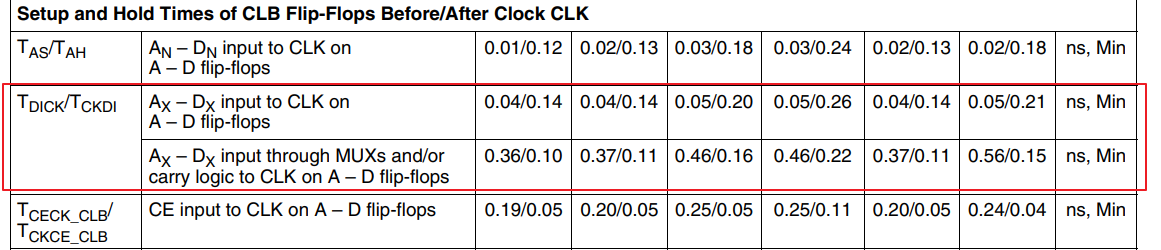

但是与D触发器一样,FPGA的建立与保持时间也是由器件特性决定了,当我们决定了使用哪个FPGA,就意味着建立和保持时间也就确定了。Xilinx FPGA的setup time基本都在0.04ns的量级,hold time基本在0.2ns的量级,不同器件会有所差异,具体可以查对应器件的DC and AC Switching Characteristics,下图列出K7系列的建立保持时间。
总结
简单介绍了建立与保持时间已经fpga的建立与保持时间最后
