MCGS四路抢答器
文章写于2020.7.18晚，源文件已上传分享
1.需求分析
抢答器在各种智力、知识竞赛中十分常见，如“中国诗词大会”、“中国成语大会”等，选手门需要抢答问题，主持人除了出题外，还要负责判定答案是否正确，此外还需要分数统计。一个好的抢答系统要求反应迅速、功能完备、操作简单明了。四路抢答器是比较简单的抢答系统，支持四位及以下选手同台竞赛，适合与各种比赛的抢答环节。
2.系统规划
2.1功能要求
主持人按下出题按钮后10秒内抢答有效，未按下出题按钮的抢答行为一律视为犯规；十秒内无人抢答则此题作废。要求有抢答成功统计、犯规统计以及最终得分统计；选手成功抢答后，身前的绿灯亮起（若犯规则为黄灯），数码管显示区域显示时间和选手的号码，同时出现响应该行为的文字提示。回答结束后，主持人可判断答案的正误，系统自动统计得分。要求存在回合结束按钮以结束当前回合，存在复位按钮以便进行其他场次的比赛。
2.2窗口布局

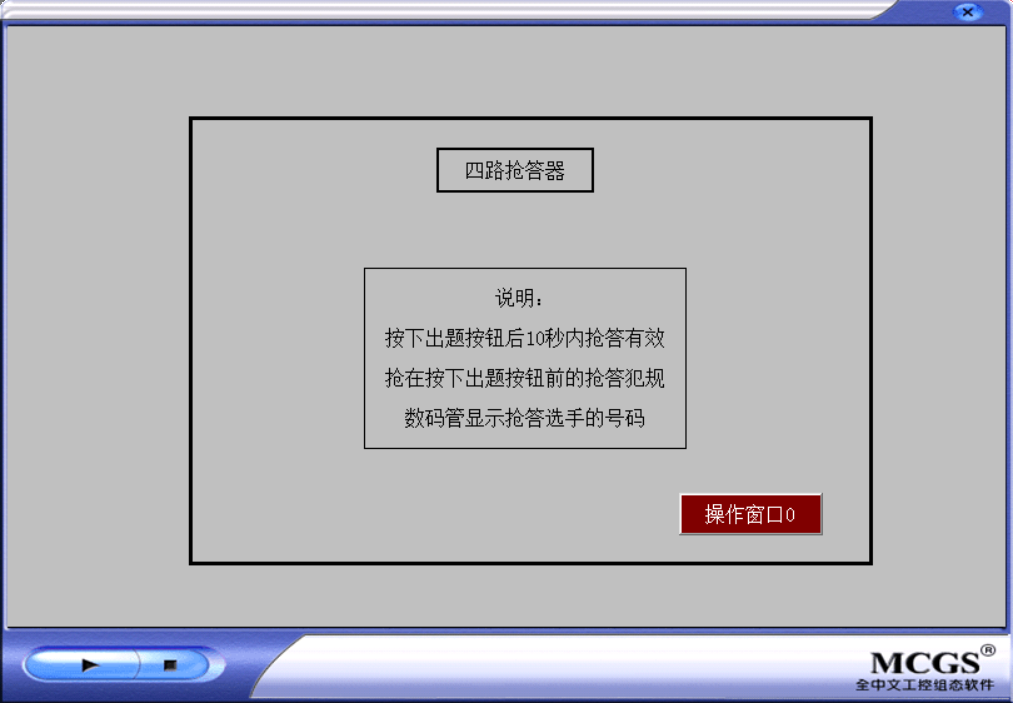

开始界面
操作界面

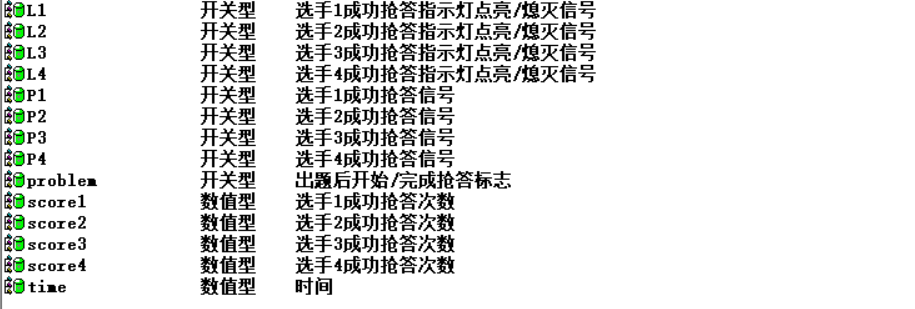

2.3实时数据库

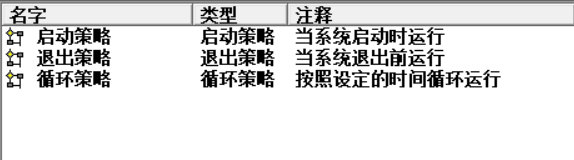

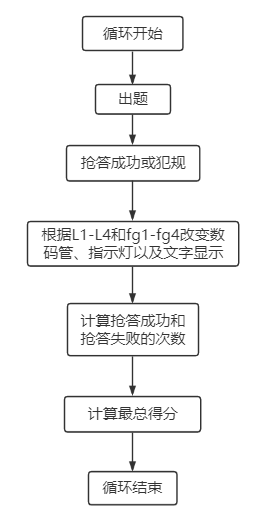

2.4运行策略
循环时间设置为1秒，可以充当计时器；循环过程中系统监视实时数据库的各个变量，做出相应的决策。
2.5抢答行为设计
如果主持人已经出题，且其他竞争选手还未抢答，则抢答成功，问题消失，指示灯点亮；若主持人未出题，同时其他未犯规，则此次抢答视为犯规，相应指示灯点亮。
3.设计过程
3.1新建工程
3.2如上添加实时数据库对象
3.3新建两个用户窗口
3.4设置窗口1

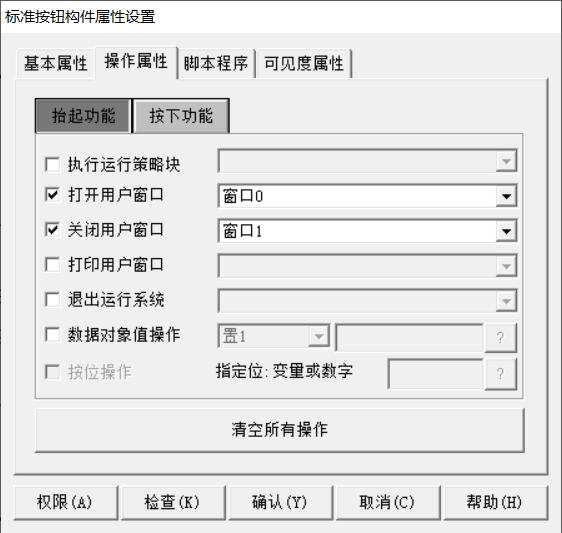

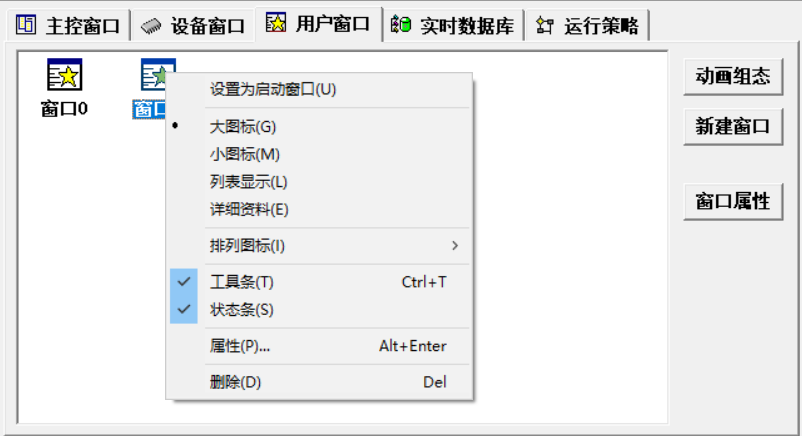

窗口1设置为启动窗口，如图3.1，完成后双击窗口1，在工具箱中选择矩形工具并绘制矩形区域，在区域内绘制两个文字标签，并添加介绍文字。选择工具箱的标准按钮工具，在右下角放置按钮，双击按钮在操作属性中设置抬起功能，如图3.2。
图3.1
图3.2
3.5设置窗口0
（1）放置四个标准按钮，分别为抢答按钮1-4；按钮的背景色为默认，文字颜色设置为黑色；设置按钮的脚本程序如图3.3。四个按钮的添加过程完全相同，只是脚本程序略作更改。
图3.3

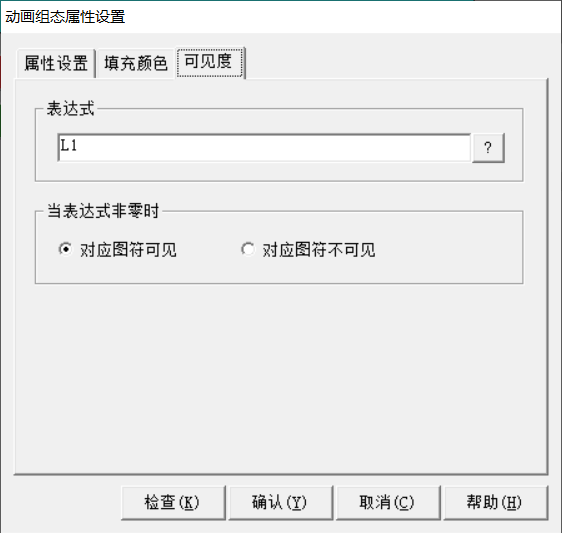

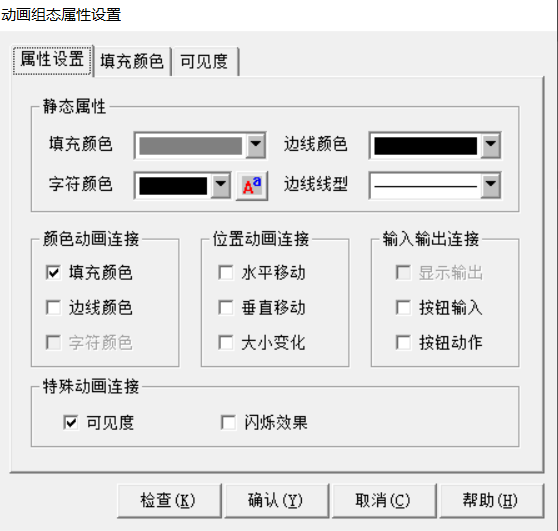

（2）添加选手1的抢答指示灯。绘制一个矩形，双击进行属性设置如图3.4。勾选颜色填充和可见度后，分别进行相应的图3.5和3.6所示的操作。
图3.4
图3.5
图3.6
（2）绘制另一个矩形，与矩形1的设置类似，只是将控制表达式更改为fg1，颜色填充更改为黄色。

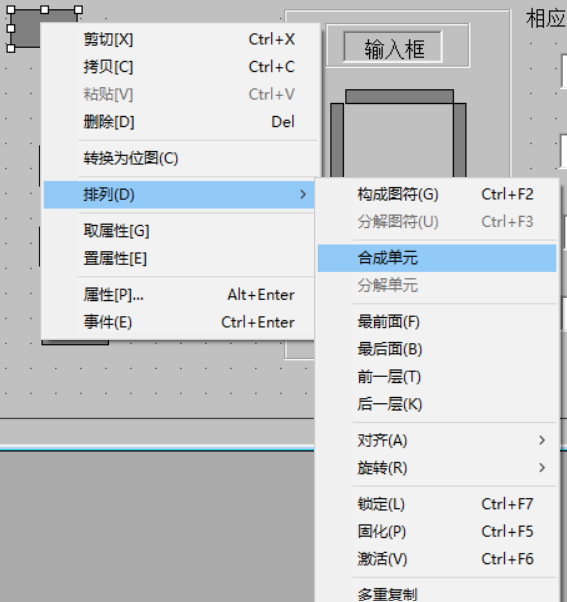

（3）选中两个矩形，点击中心对齐，然后单击右键，选择排列、合成单元（如图3.7）；此时可以改变颜色的信号指示灯制作完成。其他三个选手的抢答指示灯制作方法相同。
图3.7

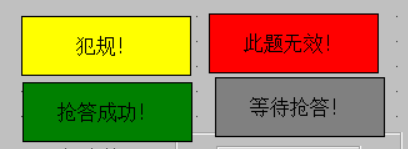

（4）设置文字提示区域，先设置如图3.8的四个文字标签，在属性设置中勾选可见度，在可见度选项卡中，添加逻辑控制式：
犯规：fg1=1 or fg2=1 or fg3=1 or fg4=1
此题无效：end=1
抢答成功：L1=1 or L2=1 or L3=1 or L4=1
等待抢答：begin=1 and L1=0 and L2=0 and L3=0 and L4=0
然后合并为一个单元。
图3.8

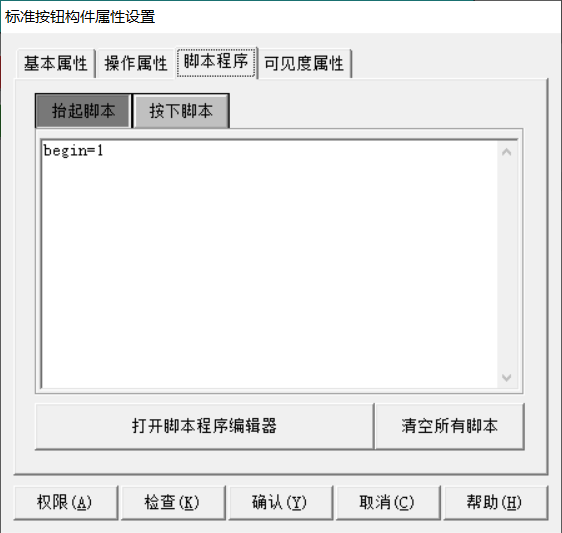

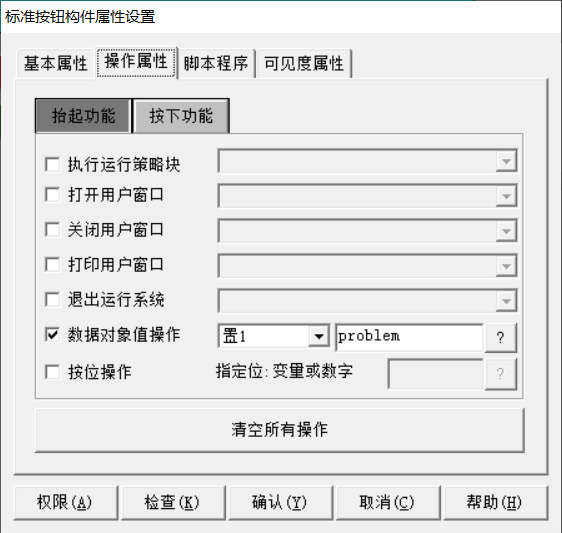

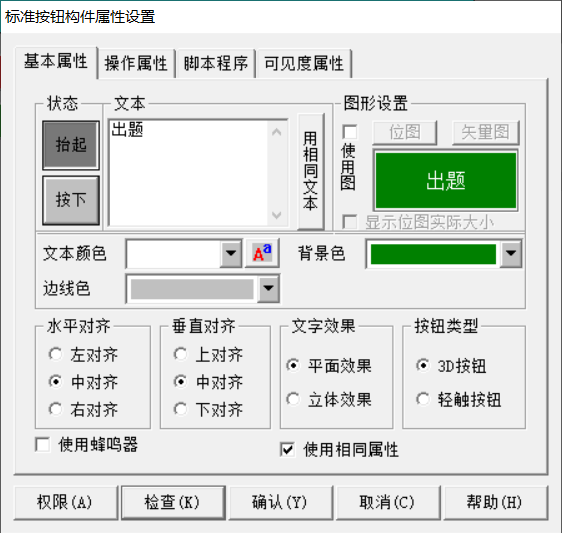

（5）设置功能按键（出题、回答正确、回答错误、回合结束、复位）。五个按键的设置方法类似，选择标准按钮，设置相应的基本属性、操作属性和脚本程序（出题按钮如图3.9、图3.10、图3.11所示，其他按钮类似，只是操作属性和脚本程序不同）。
图3.9
图3.10
图3.11

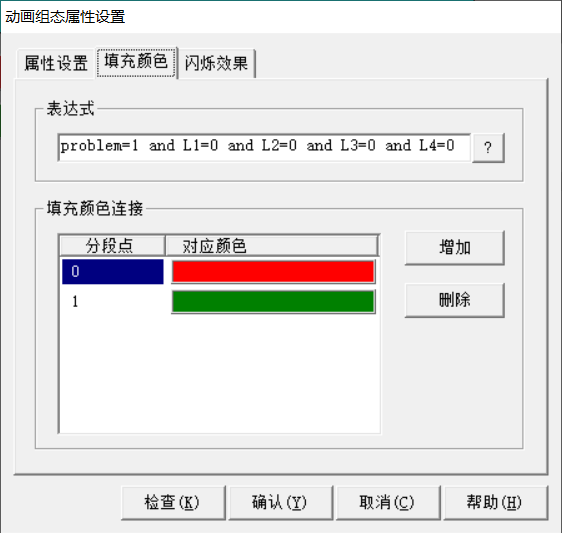

（6）功能指示灯（如图3.12），利用逻辑表达式控制颜色填充，添加了闪烁效果，如图3.13和图3.14，使其在绿灯点亮时闪烁。
图3.12
图3.13
图3.14

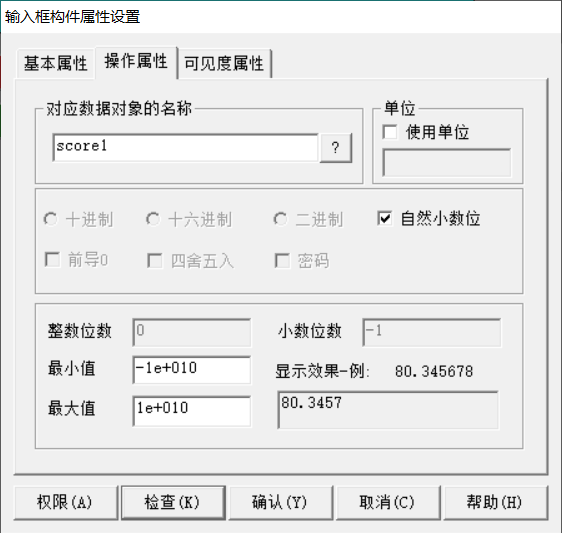

（7）抢答成功次数统计、犯规次数统计、最终得分统计和时间显示的添加方法相同。先在界面上添加凹槽平面，在平面内放置输入框，设置输入框的操作属性（如图3.15），选择相应的实时数据库中的变量即可。
图3.15

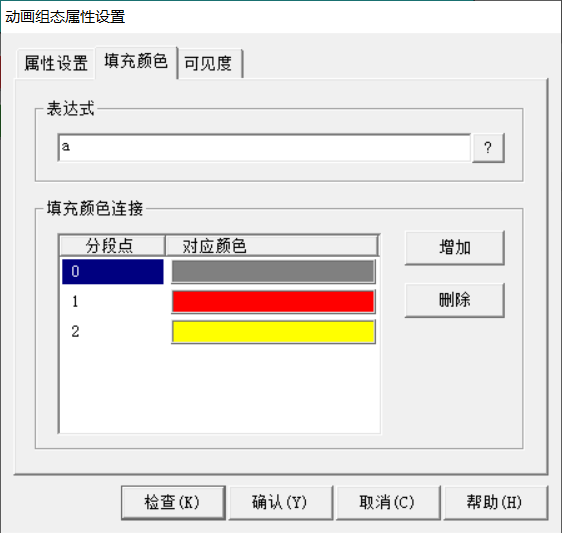

（8）数码管的添加。绘制7个相同矩形区域，如图摆放；每个区域设置相应的颜色填充和可见度，如图3.16、图3.17、图3.18所示。
图3.16
图3.17
图3.18

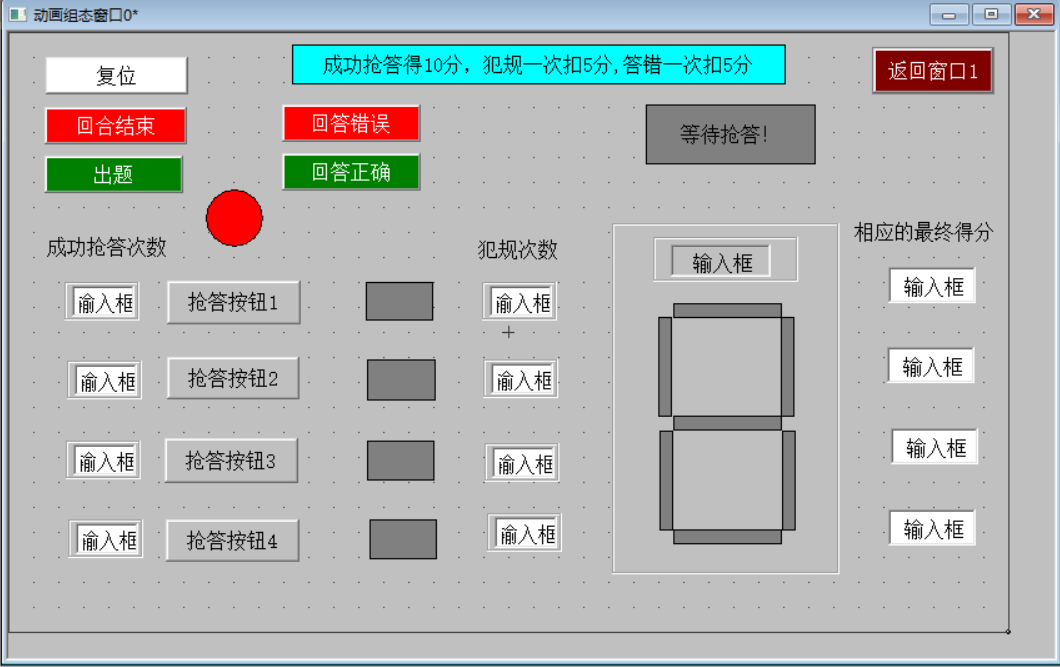

（9）添加返回窗口1的标准按钮，完成窗口0的设置，如图3.19所示。
图3.19

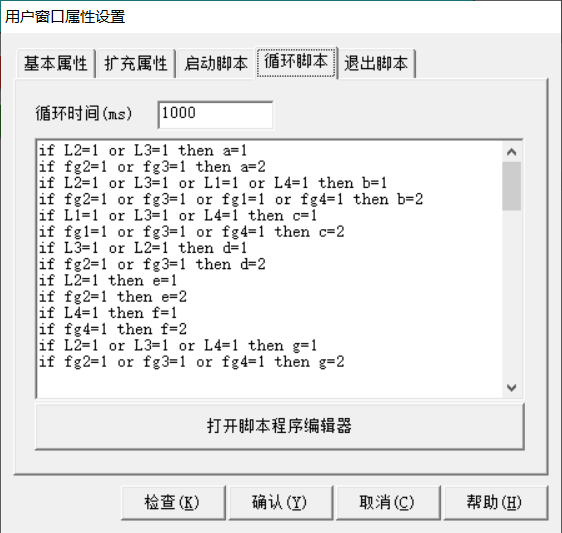

3.6双击窗口进入用户窗口属性设置，点击循环脚本，如图3.20。
图3.20
在循环脚本中添加下面的循环代码
if L2=1 or L3=1 then a=1
if fg2=1 or fg3=1 then a=2
if L2=1 or L3=1 or L1=1 or L4=1 then b=1
if fg2=1 or fg3=1 or fg1=1 or fg4=1 then b=2
if L1=1 or L3=1 or L4=1 then c=1
if fg1=1 or fg3=1 or fg4=1 then c=2
if L3=1 or L2=1 then d=1
if fg2=1 or fg3=1 then d=2
if L2=1 then e=1
if fg2=1 then e=2
if L4=1 then f=1
if fg4=1 then f=2
if L2=1 or L3=1 or L4=1 then g=1
if fg2=1 or fg3=1 or fg4=1 then g=2
if problem=1 then time=time+1
if time=10 then
time=0
problem=0
begin=0
end=1
endif
if P1=1 then
score1=score1+1
P1=0
endif
if P2=1 then
score2=score2+1
P2=0
endif
if P3=1 then
score3=score3+1
P3=0
endif
if P4=1 then
score4=score4+1
P4=0
endif
if error1=1 then
foul1=foul1+1
error1=0
endif
if error2=1 then
foul2=foul2+1
error2=0
endif
if error3=1 then
foul3=foul3+1
error3=0
endif
if error4=1 then
foul4=foul4+1
error4=0
endif
if count=1 then
FinalS1=FinalS1+(correct-1)*L1*10-fg1*5
FinalS2=FinalS2+(correct-1)*L2*10-fg2*5
FinalS3=FinalS3+(correct-1)*L3*10-fg3*5
FinalS4=FinalS4+(correct-1)*L4*10-fg4*5
count=0
endif

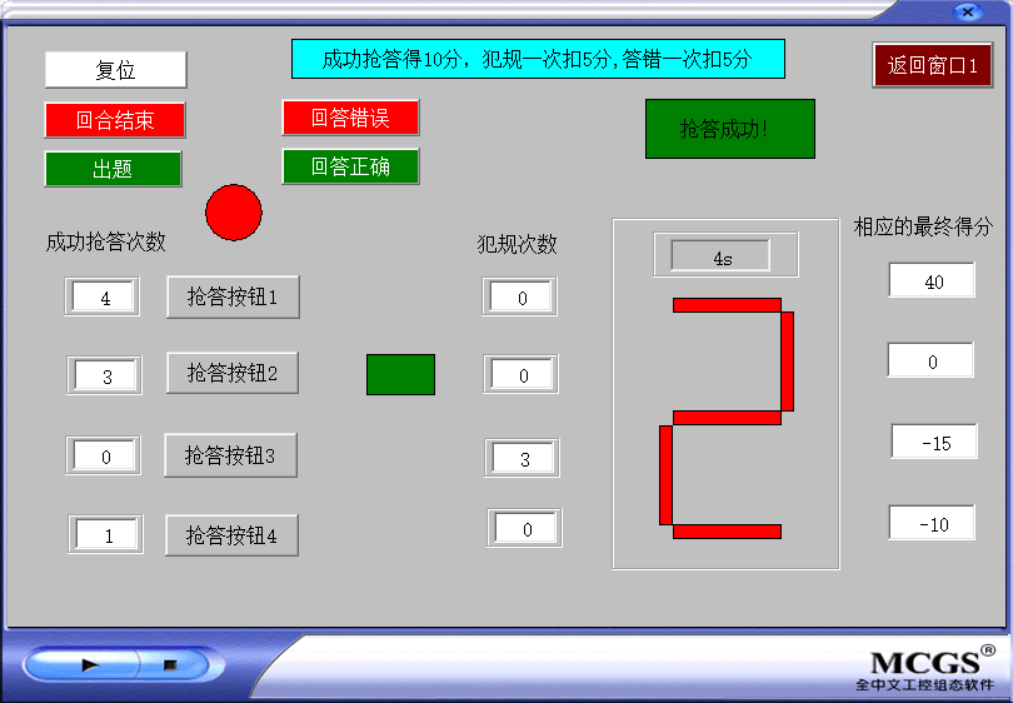

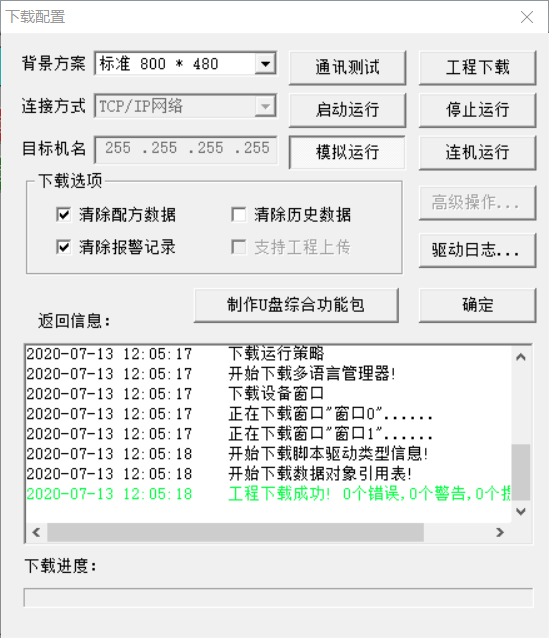

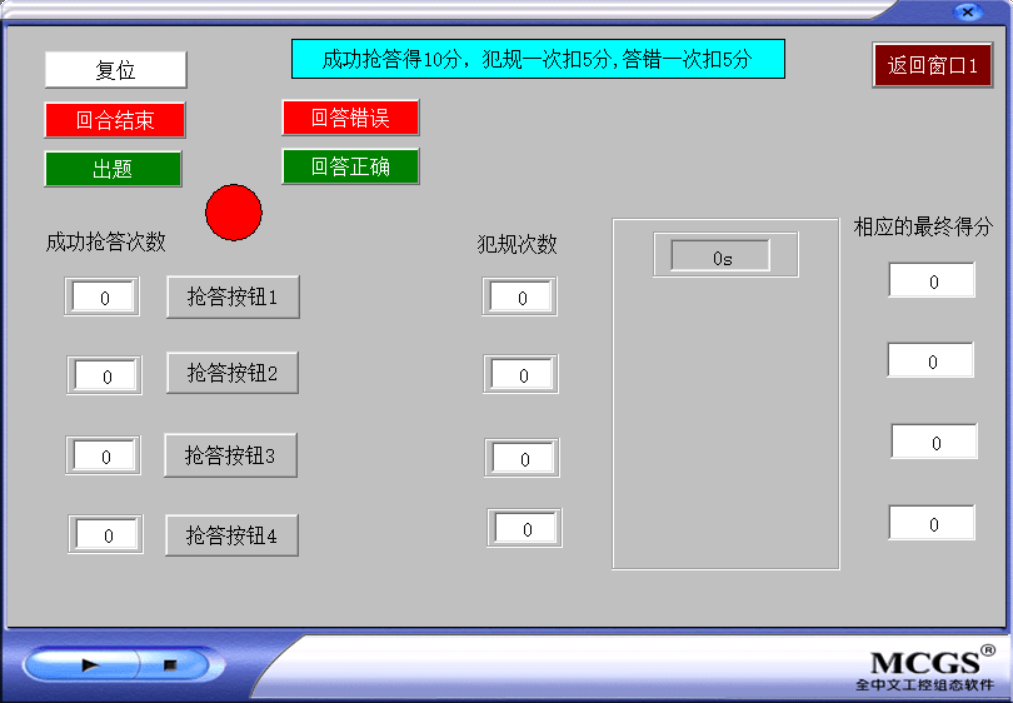

3.7按F5，点击工程下载，如图3.21所示，点击启动运行，得到如图3.22所示界面。
图3.21
图3.22
附录1：功能按键的脚本程序
（1）回答正确
correct=2
count=1
（2）回答错误
correct=0
count=1
（3）回合结束
L1=0
L2=0
L3=0
L4=0
fg1=0
fg2=0
fg3=0
fg4=0
a=0
b=0
c=0
d=0
e=0
f=0
g=0
time=0
end=0
begin=0
correct=0
（4）复位功能
L1=0
L2=0
L3=0
L4=0
fg1=0
fg2=0
fg3=0
fg4=0
a=0
b=0
c=0
d=0
e=0
f=0
g=0
time=0
end=0
begin=0
foul1=0
foul2=0
foul3=0
foul4=0
FinalS1=0
FinalS2=0
FinalS3=0
FinalS4=0
score1=0
score2=0
score3=0
score4=0
附录2：系统操作过程图
