前言：本博客中的练习题目来源于牛客网牛客题霸-Verilog篇，通过具体练习题目掌握Verilog语法知识。

VL1：四选一多路选择器

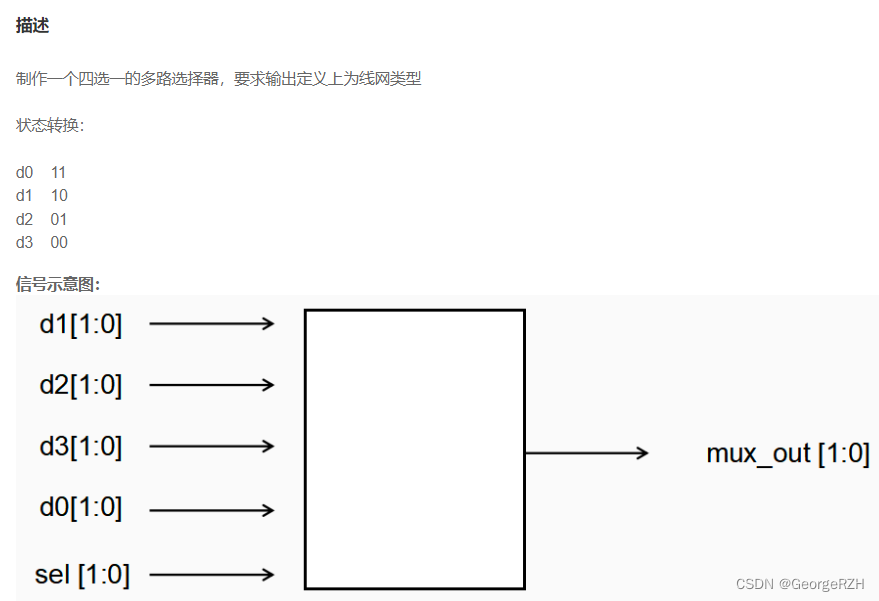

功能描述：

思路分析：

首先，四选一多路选择器，输入包括四个数据信号为d0 d1 d2 d3,输入一个选择信号为sel;

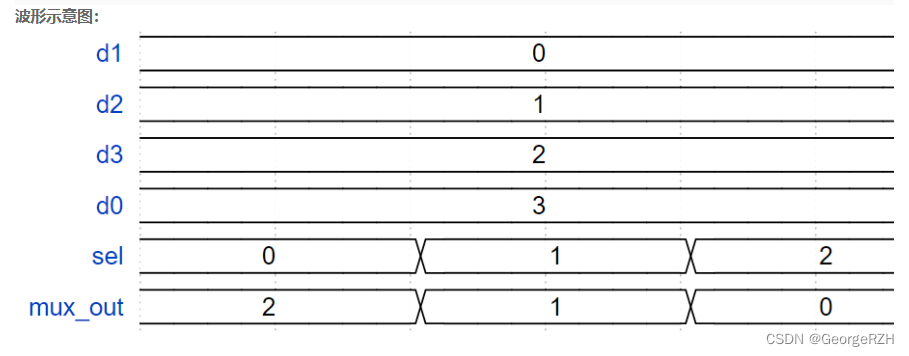

sel选择结果如下：

sel = 'd0; mux_out = d3;
sel = 'd1; mux_out = d2;
sel = 'd2; mux_out = d1;
sel = 'd3; mux_out = d0;

其次，题目要求输出为线网wire型，这里分析wire型与reg型变量的区别：

Focus1:VerilogHDL中的数据类型

VerilogHDL中共有19中数据类型，
常用的常量数据类型包括integer、parameter等，常用的变量数据类型包括wire、reg、memory等。

wire

​ 1-wire型数据变量为网络类型变量，不能存储值，只表示结构实体之间的物理连接，

​ wire型变量常用来表示assign语句中的组合逻辑信号。

​ 需要由驱动器（门或者连续赋值语句assign）的驱动实现赋值。
​ Verilog程序块中的输入输出默认都是wire型变量。（可以定义时声明为reg型）

reg

​ 2-reg型数据变量为寄存器数据类型，通过赋值语句可以改变寄存器存储的值，

​ reg型变量数据常用来表示always模块内的指定信号。

​ always块内被赋值的每个信号都要定义为reg型。

​ reg型变量被赋值即代表一组触发器的存储数据被改变，

​ 赋值语句是否执行何时由触发条件（如时钟上升沿、逻辑判断指令）决定。

always块与assign语句

​ 3-Verilog基本设计单元为模块module，模块包括端口I/O声明、内部信号声明和逻辑功能定义。

​ 逻辑功能定义由三种方法产生：

​ 连续赋值语句assign assign a = b + c;、

​ 实例原件的例化引用 nco u_nco(clk,rst,in,out);、

​ always过程块 always @(posedge clk or negedge rst) begin ... end

​ 在同一个module中，上述三种语句并发执行，与出现的先后顺序无关。只有always过程块内部为顺序执行。

​ assign语句只能实现组合逻辑赋值，always块内可以实现组合逻辑和时序逻辑。

其他数据类型：

菜鸟教程——Verilog 数据类型

实现方法

基于此，在输入输出信号已经定义为wire型的前提下，

本题有两种实现方法：

​ 1-使用连续赋值语句assign对输出信号直接赋值；

​ 2-定义输出信号的中间变量为reg型，在always块中作逻辑判断赋值

//1-使用连续赋值语句assign对输出信号直接赋值；
`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
    //11-d0 01-d2 ; 10-d1 00-d3
    //先判高位再判低位
    assign mux_out = sel[0]?(sel[1]?d0:d2):(sel[1]?d1:d3);
    // 先判断低位，后判断高位
    //assign mux_out = sel[1]?(sel[0]?d0:d1):(sel[0]?d2:d3);
endmodule

//2-定义输出信号的中间变量为reg型，在always块中作逻辑判断赋值
`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
//*************code***********//
    reg[1:0]out_tmp;
    always@(*) begin
    case(sel)
        'd0:out_tmp = d3;
        'd1:out_tmp = d2;
        'd2:out_tmp = d1;
        'd3:out_tmp = d0;
        default:out_tmp = d3;
	endcase
    end
    assign mux_out = out_tmp;
//*************code***********//
endmodule

//testbench测试激励
`timescale 1ns/1ns
module testbench();
	reg clk=0;
	always #5 clk = ~clk;  // Create clock with period=10
// A testbench
    reg[1:0]sel;
    reg[1:0]d1;
    reg[1:0]d2;
    reg[1:0]d3;
    reg[1:0]d0;
    wire[1:0]mux_out;
    initial begin
        assign sel = 'b00;
        assign d1 = 'd0;
        assign d2 = 'd1;
        assign d3 = 'd2;
        assign d0 = 'd3;
        #5 assign sel = 'b01;
        #5 assign sel = 'b10;
        #5 assign sel = 'b11;
        #5 $finish;
    end
 mux4_1 u_mux41(
     .d1(d1),
     .d2(d2),
     .d3(d3),
     .d0(d0),
     .sel(sel),
     .mux_out(mux_out)
);


//end
  initial begin
    $dumpfile("out.vcd");
    // This will dump all signal, which may not be useful
    //$dumpvars;
    // dumping only this module
    //$dumpvars(1, testbench);
    // dumping only these variable
    // the first number (level) is actually useless
    $dumpvars(0, testbench);
end

endmodule

VL2：奇偶校验

功能描述：

思路分析：

首先，奇偶校验的意思是说，

**奇校验：**对输入数据添加1位0或者1，使得添加后的数包含奇数个1；

比如100，有奇数个1，那么奇校验结果就是0，这样补完0以后还是奇数个1；

**偶校验：**对输入数据添加1位0或者1，使得添加后的数包含偶数个1；

本题的意思应当是说，奇偶检测：

**奇检测：**输入的数据位里有奇数个1就输出1；

**偶检测：**输入的数据位里有偶数个1就输出1；

因此，模块输入数据信号为32位数据[31:0]bus，控制信号sel决定该功能模块为奇还是偶检测。

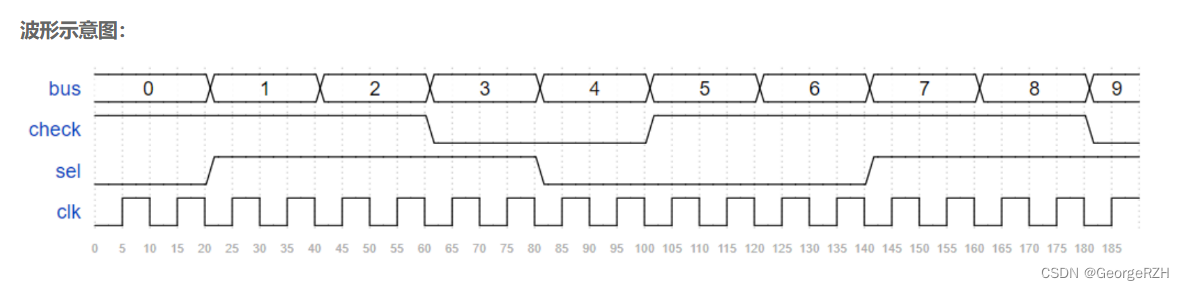

根据波形示意图，sel=0,bus=0,check=1；sel=1,bus=1/2,check=1;sel=1,bus=3,check=0;

可知，sel=0为偶检测，sel=1为奇检测。

综上，当sel=0，若输入数据bus的32位数据中有奇数个1，输出check应当为0；bus有偶数个1，输出check应当为1；

当sel=1，若输入数据bus的32位数据中有奇数个1，输出check应当为1；bus有偶数个1，输出check应当为0；

实现方法

首先，判断bus中1的位数是奇数还是偶数；其次，结合sel决定check输出。

Focus2：VerilogHDL中的运算符与表达式

算术运算符：

加法：+ a+b

减法：- a-3

乘法：× a*5

除法：/ 5/3

模/求余运算符：% 11%3

#### 位运算符：

电路信号中的与或非运算操作，是相应的操作数的位运算。

取反：~ 单目运算符，对单个操作数进行按位取反；

按位与：& 单/双目运算符

按位或：| 单/双目运算符

按位异或：^ 单/双目运算符

按位同或：^~ 单/双目运算符

其中，按位异或：^ 作为单目运算符时，data=4’b1001,out = ^data = 0;data=4’b1011,out = ^data = 1;

实现了“偶数个1输出0，奇数个1输出1”的奇检测效果。

逻辑运算符：

逻辑操作符主要有 3 个：&&（逻辑与）, ||（逻辑或），!（逻辑非）。

逻辑操作符的计算结果是布尔代数值即一个 1bit 的值，0 表示假，1 表示真，x 表示不确定。

A = 3;
B = 0;
C = 2'b1x ;

A && B    //     为假
A || B    //     为真
! A       //     为假
! B       //     为真
A && C    //     为X，不确定
A || C    //     为真，因为A为真

条件运算符：

三目运算符：condition_expression ? true_expression : false_expression

其他运算符：

菜鸟教程-Verilog表达式

代码实现：

`timescale 1ns/1ns
module odd_sel(
input [31:0] bus,
input sel,
output check
);
//*************code***********//
    assign check = sel?(^bus): (~(^bus));
//*************code***********//
endmodule

结语：

本篇通过四选一选择器和奇偶检测两个练习，讲解了VerilogHDL中的数据类型和运算表达式的语法使用注意事项。
