verilog 一位/多位与非门的设计与仿真modelsim 仿真：

90 阅读 0 评论 60 点赞

我是靠谱客的博主完美御姐，这篇文章主要介绍verilog 一位/多位与非门的设计与仿真modelsim 仿真：，现在分享给大家，希望可以做个参考。

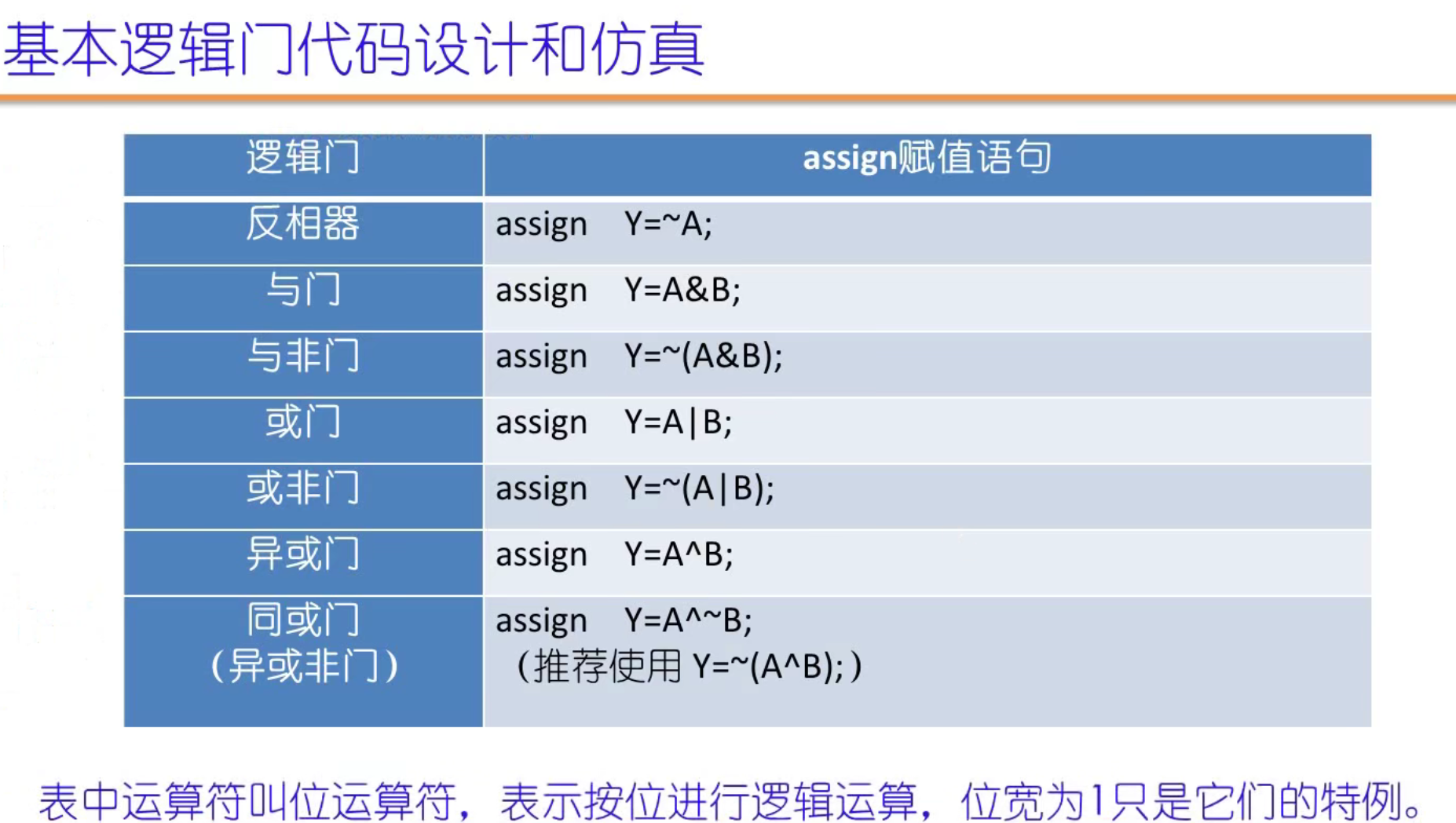

在这里插入图片描述

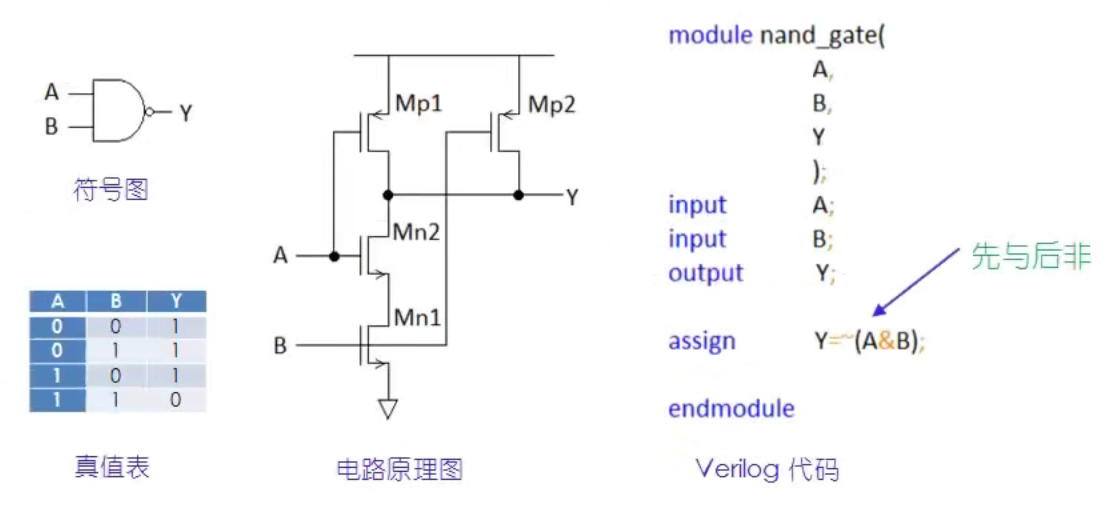

一位与非门 nand_gate.v：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

// 2022-1-16 verilog学习
// 与非门 （与and,非n,与非门nand_gate）

`timescale 1ns/10ps

module nand_gate(
// 定义端口
				A,
				B,
				Y
				);
// 定义端口属性
input   A;
input   B;
output  Y;

assign  Y=~(A&B);

endmodule

//  testbench 测试台

module nand_gate_tb;
reg	aa,bb;  // 输入reg型变量
wire yy;    // 输出wire型变量
nand_gate nand_gate(
										.A(aa),
										.B(bb),
										.Y(yy)
										); // A()括号表示A端口接啥

initial begin

		aa<=0;bb<=0;
#10 aa<=0;bb<=1;
#10 aa<=1;bb<=0;
#10 aa<=1;bb<=1;
#10 $stop;  // 停止

end

endmodule

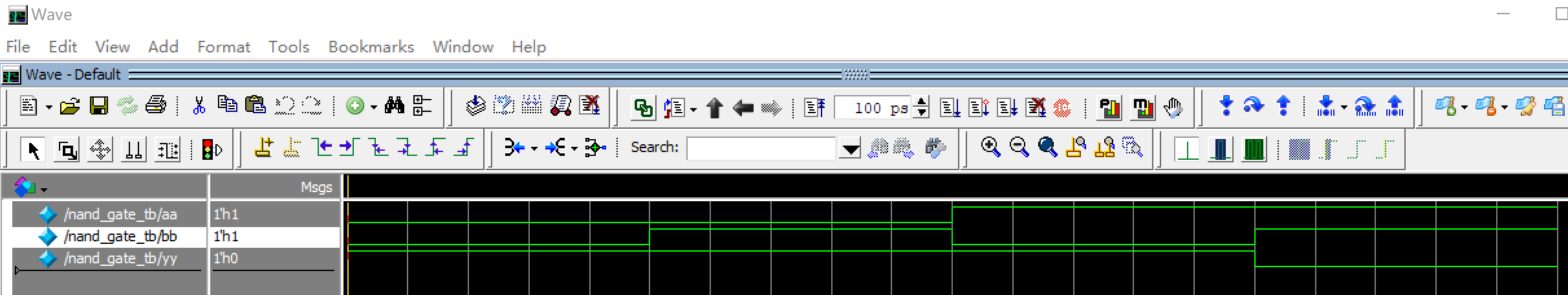

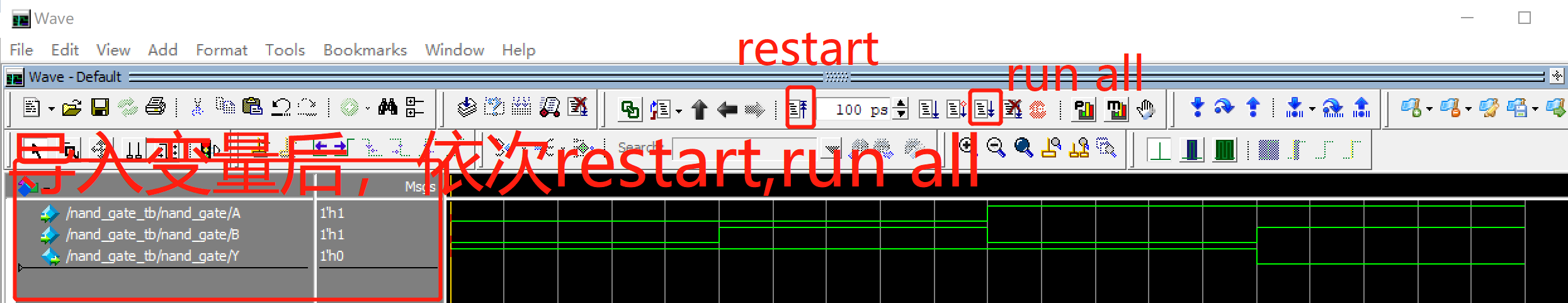

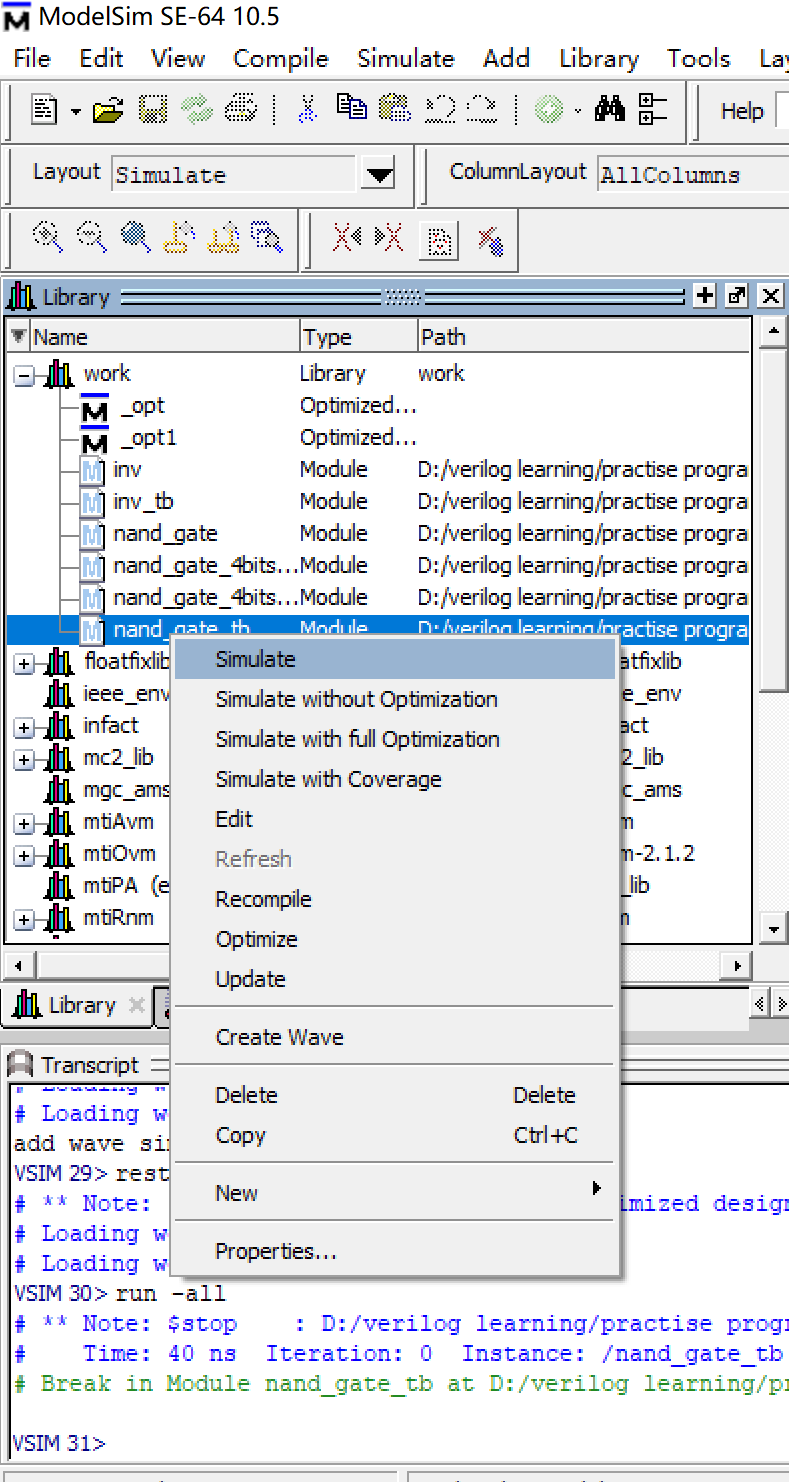

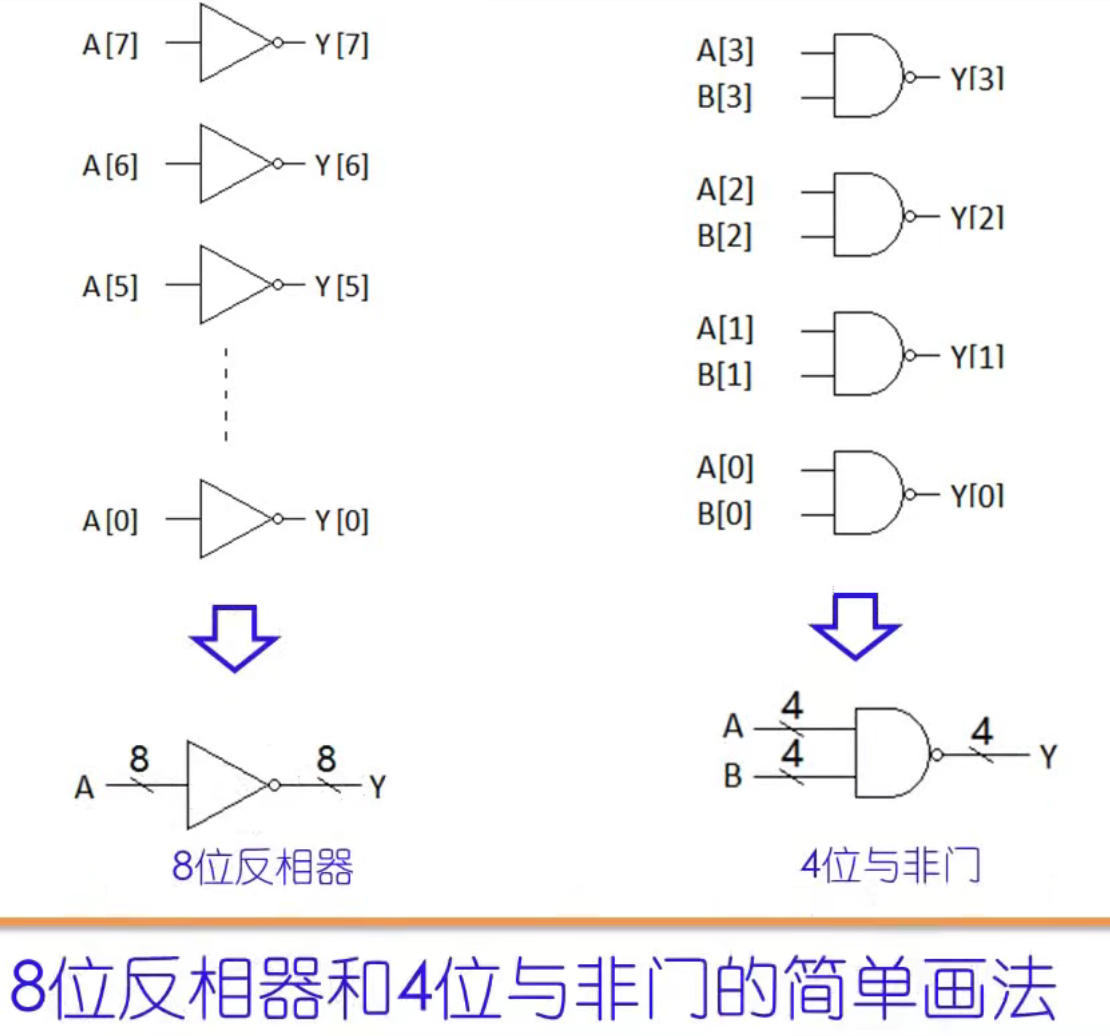

4位与非门 nand_gate_4bits.v：

在这里插入图片描述

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

// 2022-1-16 verilog学习
// 与非门 （与and,非n,与非门nand_gate）

`timescale 1ns/10ps

module nand_gate_4bits(
// 定义端口
							A,
							B,
							Y
							);
// 定义端口属性
input[3:0]    A;
input[3:0]    B;
output[3:0]   Y;

assign 				Y=~(A&B);

endmodule

//  testbench 测试台

module nand_gate_4bits_tb;
reg[3:0]												aa,bb; // 输入reg型变量
wire[3:0] 											yy;    // 输出wire型变量
nand_gate_4bits nand_gate_4bits(
																.A(aa),
																.B(bb),
																.Y(yy)
																); // A()括号表示A端口接啥

initial begin
// 4'b00 表示4位
			aa<=4'b0000;bb<=4'b1111;
#10 	aa<=4'b0010;bb<=4'b0110;
#10 	aa<=4'b0111;bb<=4'b0100;
#10 	aa<=4'b0000;bb<=4'b1110;
#10 	$stop;  // 停止

end

endmodule
