概述
博主福利:100G+电子设计学习资源包!
http://mp.weixin.qq.com/mp/homepage?__biz=MzU3OTczMzk5Mg==&hid=7&sn=ad5d5d0f15df84f4a92ebf72f88d4ee8&scene=18#wechat_redirect
--------------------------------------------------------------------------------------------------------------------------
功能描述
这些NAND门利用先进的硅栅CMOS技术实现类似于LS-TTL门的工作速度,并具有标准CMOS集成电路的低功耗。所有门都有缓冲输出。所有器件均具有高抗噪性和驱动10 LS-TTL负载的能力。 54HC / 74HC逻辑系列在功能和引脚输出方面与标准54LS / 74LS逻辑系列兼容。通过内部二极管钳位到VCC和地的静电放电,可以保护所有输入免受损坏。
工作特性
1. 传播延迟:8 ns
2. 电源范围:2-6V
3. 静态电流:最大20 mA(74HC系列)
4. 输入电流:最大1 mA
5. 扇出10个LS-TTL负载

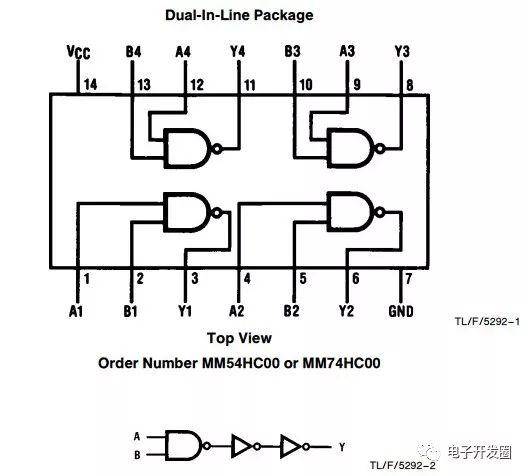

逻辑电路
绝对最大额定值
电源电压(VCC) -0.5至a7.0V
直流输入电压(VIN) -1.5至VCCa1.5V
直流输出电压(VOUT) -0.5至VCCa0.5V
钳位二极管电流(IIK,IOK) ±20 mA
直流输出电流,每引脚(IOUT) ±25 mA
VCC或GND每个引脚电流(ICC) ±50 mA
存储温度范围(TSTG) -65℃至+150℃
功耗(PD) 600 mW

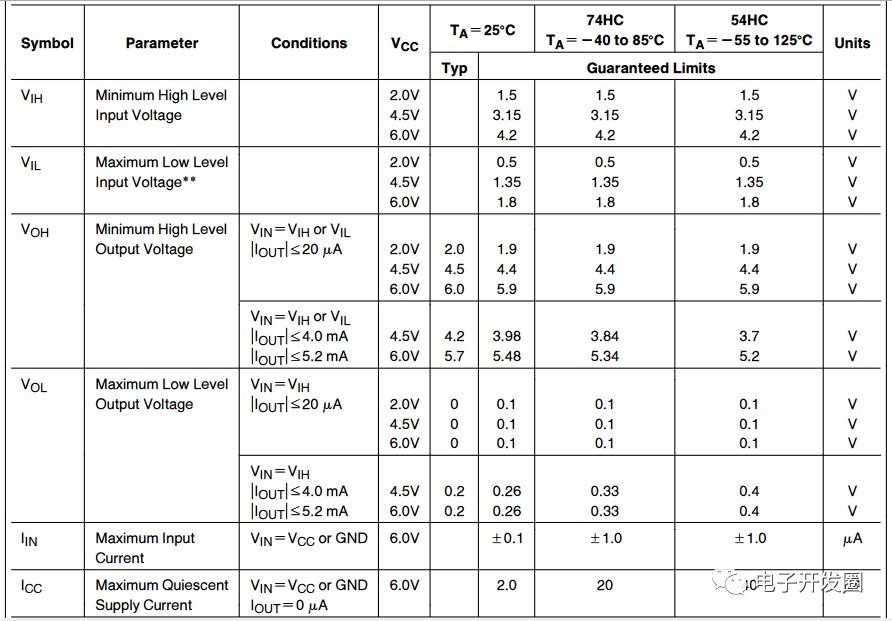

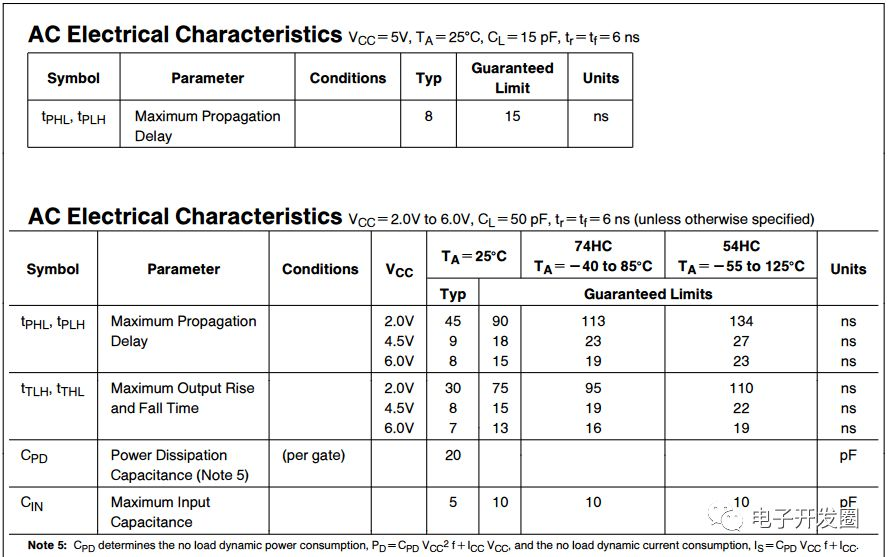

电气特性

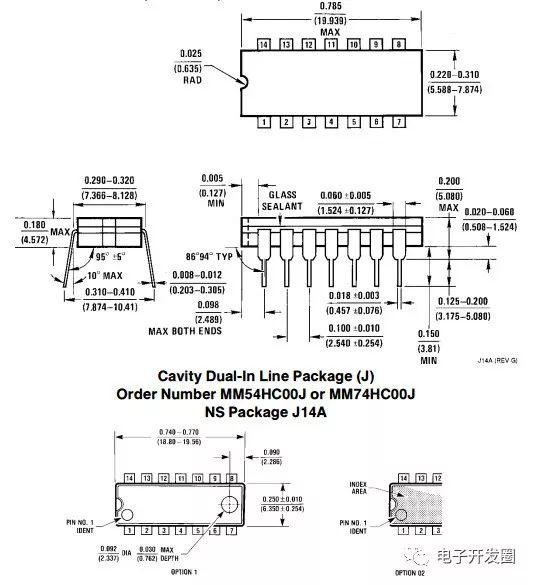

物理尺寸
