用电容或者rs触发器实现硬件消抖，单片机不再使用软件消抖

96 阅读 0 评论 64 点赞

我是靠谱客的博主含蓄时光，最近开发中收集的这篇文章主要介绍用电容或者rs触发器实现硬件消抖，单片机不再使用软件消抖，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

大多数单片机程序里，都是使用软件消抖，也就是先触发一次，然后延时5ms再检验一次。软件消抖的好处是使硬件变得简单化，当然也有坏处，就是使检验组合按键变得复杂，程序延时也积累的更多。
搜罗了网上的资料，并且经过实际电路验证，有以下两种方法实现硬件消抖。

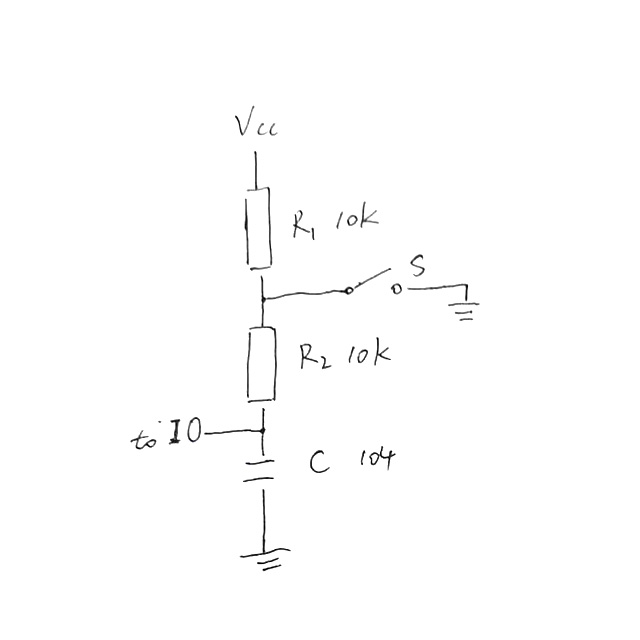

1、使用电容。电路图如下：
在这里插入图片描述
共使用两个电阻和一个电容，相当于用电容实现硬件的延时，使得检验更准确。
2、rs触发器
我使用74ls279n做试验，电路图如下：
rs触发器是使用逻辑电路，不怕任何的按键抖动，而且没有使用电容，所以可以看做没有延迟。
但是相对于电容消抖rs触发器有两个端点，r与s两个端点要互反点位的关系，所以不能使用普通的两脚微动开关，要使用三脚微动开关。
一个rs触发器芯片有四个rs触发器，所以可以接四路开关，我自己是比较倾向使用这个方案的。
