概述
目录
1.任务创建和删除的API函数
1.1动态创建任务函数
1.1.1实现动态创建任务流程
1.1.2任务控制块结构成员介绍
1.2静态创建任务函数
1.2.1实现静态创建任务流程
1.3任务删除函数
1.3.1删除任务流程
2.任务创建和删除（动态方法）
2.1宏configSUPPORT_DYNAMIC_ALLOCATION置1
2.2定义函数入口参数
2.3编写任务函数
3.任务创建和删除（静态方法）
3.1将宏configSUPPORT_STATIC_ALLOCATION 配置为 1
3.2实现两个接口函数
3.3定义函数入口参数
4.总结

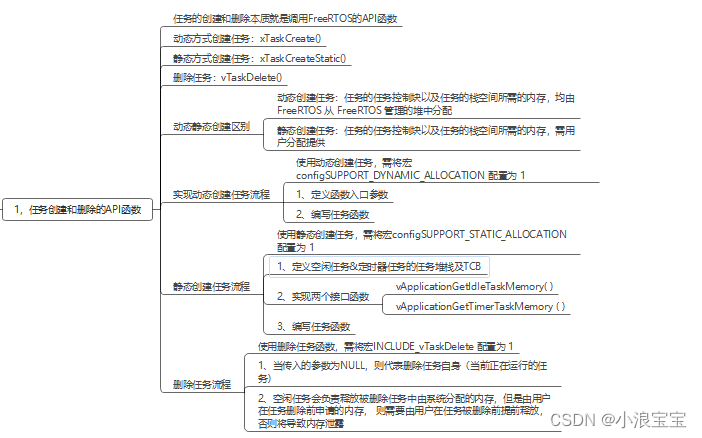

1.任务创建和删除的API函数
任务的创建和删除本质就是调用FreeRTOS的API函数。
| API函数 | 描述 |
|---|---|
| xTaskCreat() | 动态方式创建任务 |
| xTaskCreatStatic() | 静态方式创建任务 |
| vTaskDelete | 删除任务 |
动态创建任务：任务的任务控制块以及任务的栈空间所需的内存，均由FreeRTOS从FreeRTOS管理的堆中分配。（由FreeRTOS自动分配，不需要人为操作）
静态创建任务：任务的任务控制块以及任务的栈空间所需的内存，需要用户分配提供。（人为地定义内存，比如说定义一个数组当作任务栈空间）
二者的区别除了是否需要人为操作去分配空间，还有动态申请的空间由FreeRTOS所管理，静态申请的空间不属于FreeRTOS管理，独立于FreeRTOS。
1.1动态创建任务函数
BaseType_t xTaskCreate
( TaskFunction_t pxTaskCode, /* 指向任务函数的指针 */
const char * const pcName, /* 任务名字，最大长度configMAX_TASK_NAME_LEN */
const configSTACK_DEPTH_TYPE usStackDepth, /* 任务堆栈大小，注意字为单位 */
void * const pvParameters, /* 传递给任务函数的参数 */
UBaseType_t uxPriority, /* 任务优先级，范围：0 ~ configMAX_PRIORITIES - 1 */
TaskHandle_t * const pxCreatedTask /* 任务句柄，就是任务的任务控制块 */
)
参数介绍
pxTaskCode： 指向任务函数的指针。比如创建了一个任务，任务所需要实现的功能全部放在任务函数中，通过此参数指向任务函数。
pcName：任务名字。名字长度由FreeRTOSConfig.h中的宏configMAX_TASK_NAME_LEN决定，默认为16字符长度。
usStackDepth：任务堆栈大小。注意单位是“字”。例如堆大小为100，则实际大小为100×4=400字节。
pvParameters：传递给任务函数的参数。一般用不到，传入空（NULL）。
uxPriority：任务优先级。每个任务都有自己的优先级，具体范围是0~configMAX_PRIORITIES - 1，宏定义在FreeRTOSConfig中设置。在程序中设置的为32，并且任务优先级越大，任务就越优先。
pxCreatedTask：任务句柄。删除任务是通过任务句柄进行操作，任务句柄其实就是任务的任务控制块。在函数内部任务控制块等效于任务句柄。
动态任务创建任务返回值BaseType 返回值 描述 pdPASS 任务创建成功 errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY 任务创建失败（其中MEMORY，主要是指任务堆栈过大，动态创建是在FreeRTOS管理的堆空间中创建，如果超出了堆空间大小，则会创建失败）
1.1.1实现动态创建任务流程
1、将宏cofigSUPPORT_DYNAMIC_ALLOCATION配置为1（在FreeRTOSCofig.h中配置）
2、定义函数的入口参数（可以提前定义，任务创建时代入）；
3、编写任务函数（任务需要实现的功能，在任务函数中完成）；
使用xTaskCreat()函数创建的任务会立即进入就绪态，由任务调度器调度运行。比如说创建了很多任务，这些任务创建后会立刻进入就绪态，由任务调度器在就绪态中找到任务优先级最高的去执行。
动态创建任务的内部实现方式：
1、申请任务堆栈and任务控制块的内存（只需要定义所申请的大小，之后由FreeRTOS自动地去申请）；
2、TCB结构体成员赋值（TCB，任务控制块。类似于人的身份证，每个任务都有自己的任务控制块，任务控制块存取任务的一些特征，比如任务名、优先级、状态等）；
3、添加新任务到就绪列表中（任务进入到就绪态）。
1.1.2任务控制块结构成员介绍
typedef struct tskTaskControlBlock
{
volatile StackType_t * pxTopOfStack; /* 任务栈栈顶，必须为TCB的第一个成员 */
ListItem_t xStateListItem; /* 任务状态列表项 */
ListItem_t xEventListItem; /* 任务事件列表项 */
UBaseType_t uxPriority; /* 任务优先级，数值越大，优先级越大 */
StackType_t * pxStack; /* 任务栈起始地址 */
char pcTaskName[ configMAX_TASK_NAME_LEN ]; /* 任务名字 */
…
省略很多条件编译的成员
} tskTCB;
任务控制块是一个结构体，结构体存在很多的成员变量，就好比任务的身份证，保留了任务的一些特征。
参数介绍
*pxTopOfStack：任务栈顶指针。必须为TCB的第一个成员，因为和任务切换、任务上下文保存、任务恢复都息息相关。
xStateListItem：任务状态列表项。任务处于的状态保存在此参数中，比如：就绪态、挂起态、阻塞态、运行态。
xEventListItem：任务事件列表项。如果当前正在等待某些事件，就会用到此参数。
uxPriority：任务优先级。数值越大，优先级越大。当前任务的优先级存在此参数中。
*pxStack：任务堆栈的首地址。
pcTaskName[ configMAX_TASK_NAME_LEN ]：任务名字。
1.2静态创建任务函数
TaskHandle_t xTaskCreateStatic
(
TaskFunction_t pxTaskCode, /* 指向任务函数的指针 */
const char * const pcName, /* 任务函数名 */
const uint32_t ulStackDepth, /* 任务堆栈大小注意字为单位 */
void * const pvParameters, /* 传递的任务函数参数 */
UBaseType_t uxPriority, /* 任务优先级 */
StackType_t * const puxStackBuffer, /* 任务堆栈，一般为数组，由用户分配 */
StaticTask_t * const pxTaskBuffer /* 任务控制块指针，由用户分配 */
);
静态创建任务函数xTaskCreatStatic()和动态创建任务函数xTaskCreat()类似。
参数介绍
pxTaskCode：指向任务函数的指针。
pcName：任务函数名字。
ulStackDepth：任务堆栈大小。以“字”为单位。
pvParameters：传递的任务函数参数。一般为空，即传入“NULL”。
uxPriority：任务优先级。
puxStackBuffer：任务堆栈。一般为数组，由用户自己定义（这里和动态创建有区别，动态创建只需要指定任务堆栈大小ulStackDepth，剩下的是由FreeRTOS根据任务大小，自动去申请堆大小，而静态需要给定数组地址）。
pxTaskBuffer：任务控制块指针。指向任务控制块的地址，任务控制块保留了很对信息，信息需要内存来保存，这部分内存也需要用户自己分配。
静态创建函数返回值TaskHandle_t 返回值 描述 NULL 用户没有提供相应的内存，任务创建失败。（比如说任务堆栈puxStackBufer参数并没有指定，那么就会创建失败） 其他值 任务句柄，任务创建成功
1.2.1实现静态创建任务流程
1、需将宏cofigSUPPORT_STATIC_ALLOCATION配置为1（在FreeRTOSCofig.h中配置）；
2、定义空闲任务and定时器任务的任务堆栈及TCB（空闲任务是必须有，在RTOS中CPU是不能停止的，在空闲时需要执行空闲任务。软件定时器任务是可选的，当使能了软件定时器功能，这个任务就需要被创建，如果没有被使能，就不需要创建软件定时器任务，使能也是在FreeRTOSCofig.h中进行配置。这两个任务都是静态创建，用户都需要分配任务堆栈和任务控制块）；
3、实现两个接口函数（第一个是空闲任务的内存赋值vApplicationGetldleTaskMemory()，第二个是软件定时器的内存赋值vApplicationGetTimerTaskMemory()。由于在第2步任务堆栈、任务控制块需要赋值给结构体成员，就通过这两个函数来实现。空闲任务是必须的，软件定时器任务是可选的）；
4、定义函数入口参数
5、编写任务函数
静态创建任务函数xTaskCreatStatic()创建的任务会立刻进入就绪态，由任务调度器进行调度。
静态创建任务内部实现逻辑
1、TCB结构体成员赋值（将任务的一些特征赋值给任务控制块TCB）
2、添加新任务到就绪列表中
1.3任务删除函数
void vTaskDelete(TaskHandle_t xTaskToDelete);
任务删除函数只有一个入口参数 xTaskToDelete：待删除任务的任务句柄。比如给我们创建了一个任务，任务是具有任务句柄的，删除任务就需要将任务句柄传入此函数就可以删除任务了。此函数用于删除已经被创建成功的任务，如果没有被创建，是不能被删除的。
被删除的任务将从就绪态任务列表、阻塞态任务列表、 挂起态任务列表和事件列表中移除（不管任务处于何种状态，只要调用删除函数vTaskDelete()，传入需要删除的任务的句柄，那么都会被删除）。
注意：
1、当传入的参数为NULL，则代表删除任务自身（当前正在运行的任务）。比如说创建了两个任务task1、task2，在task1的任务函数中调用的任务删除，传入的参数为task2的任务句柄，则删除task2这个任务，如果传入NULL参数，则删除自身task1任务。
2、空闲任务会负责释放被删除任务中被系统分配的内存（动态创建任务的内存是由系统自己分配的，而静态创建任务是由用户自己定义，这里是针对动态创建。删除自身任务，即函数xTaskDelete()传入NULL时，才会利用空闲任务释放掉被删除任务使用的系统分配的内存，如果是在task1任务中删除task2，则在task1中释放task2所使用的内存空间），但是由用户在任务删除前申请的内存，则需要用户在任务被删除前提前释放，否则将导致内存泄露（这里针对静态创建）。
1.3.1删除任务流程
1、使用删除任务函数，需将宏INCLUDE_vTaskDelete配置为1。（宏在FreeRTOSCofig.h中定义）
2、入口参数输入需要删除的任务句柄（NULL代表删除本身）。
删除任务内部实现流程
1、获取所要删除任务的控制块：通过传入的任务句柄，判断所需要删除哪个任务，NULL代表删除自身。（找到所需要删除任务的任务控制块）
2、将被删除任务，在所在列表中移除：将该任务在所在列表中移除，包括：就绪、阻塞、挂起、事件等列表。
3、判断所需要删除的任务：删除任务自身，需先添加到等待删除列表，内存释放将在空闲任务执行；删除其他任务，释放内存，任务总数量减1。
4、更新下个任务的阻塞时间：更新下一个任务的阻塞超时时间，以防被删除的任务就是下一个阻塞超时的任务。比如有3个任务，task1、task2、task3，task2及task3进入阻塞态，task2阻塞延时20ms，task3阻塞延时50ms，task2和task3会挂载到阻塞列表中，时间短的task2会放在task3前面，此时肯定是20ms的task2先到，时间到了将task2放入就绪列表，如果在task1中删除的任务刚好为task2，不管task2在何种状态都将被移除，而阻塞时间还是20ms，则需要更新成下一个阻塞时间50ms。
2.任务创建和删除（动态方法）
1、实验目的：学会 xTaskCreate() 和 vTaskDelete()的使用
2、实验设计：将设计四个任务：start_task、task1、task2、task3
四个任务的功能如下：
start_task：用来创建其他的三个任务（start_task只执行一次，执行完以后调用vTaskDelete()函数进行删除，如果重复调用，重复创建将导致FreeRTOS管理的内存堆不够使用）
task1：实现LED0每500ms闪烁一次
task2：实现LED1每1000ms闪烁一次
task3：判断按键KEY0是否按下，按下则删掉task2
本次实验将根据上次文章02中使用的文件进行。
删除main.c中用不到的变量及函数调用。在测试程序freertos_demo.c中只留下以下内容：freertos_demo()函数是FreeRTOS的入口函数，在此任务中进行任务创建和开启任务调度，开启任务调度需要调用vTaskStartScheduler()函数。
#include "freertos_demo.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
/******************************************************************************************************/
/**
* @brief FreeRTOS例程入口函数
* @param 无
* @retval 无
*/
void freertos_demo(void)
{
//vTaskStartScheduler();
}2.1宏configSUPPORT_DYNAMIC_ALLOCATION置1
在FreeRTOSConfig.h中将宏configSUPPORT_DYNAMIC_ALLOCATION置1。
#define configSUPPORT_DYNAMIC_ALLOCATION 1 //支持动态内存申请2.2定义函数入口参数

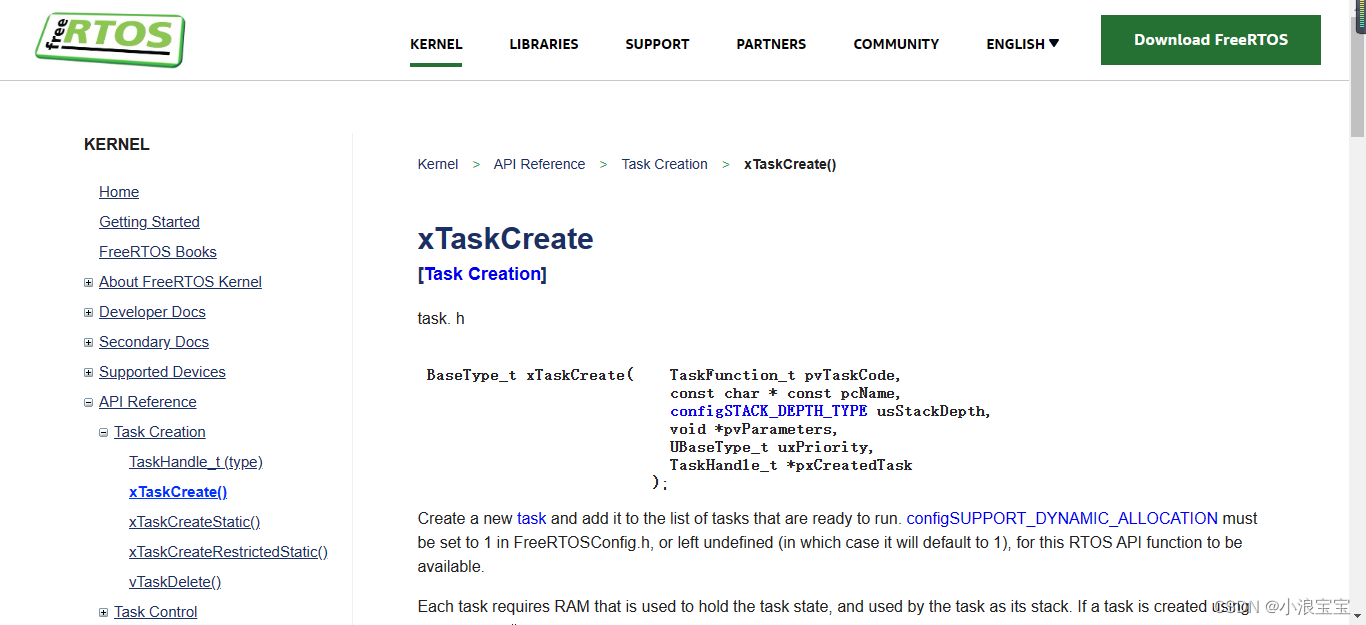

在task.h中250行左右，介绍了xTaskCreat()函数的使用，并且举了示例，可以通过程序介绍进行创建。也可以通过官网：官网链接，显示如下，找到API Reference找到特定函数，函数介绍中有使用示例。
将函数xTaskCreat()整个复制到freertos_demo()函数中，并加入强制转换，防止报警告。xTaskCreate()函数的参数pxTaskCode为函数名，需创建start_task()函数任务，并且在freertos_demo()函数之前声明此函数的存在（此处并不是完整版函数，只是为了创建任务）。
void start_task()
{
while(1);
}pcName和函数名设置相同即可，此处为字符串需要加双引号，“start_task”；
usStackDepth任务堆大小，在freertos_demo.c的开始创建宏。此时的单位是“字”，换算成字节需要乘以4。此处用128是偏大设置，在FreeRTOS存在查找历史剩余最小空间值的API函数uxTaskGetStackHighWaterMark()，根据剩余的大小来设置堆栈大小。
#define START_TASK_STACK_SIZE 128pvParameters入口参数，入口参数没有，则设置NULL。
uxPriority任务优先级，同样在freertos_demo.c的开始创建宏。
#define START_TASK_PRIO 1pxCreatedTask任务句柄，同样在freertos_demo.c的开始创建。
TaskHandle_t start_task_handler2.3编写任务函数
freertos_demo.c中修改后的xTaskCreate()函数调用如下：
BaseType_t xTaskCreate((TaskFunction_t ) start_task,
(char * ) "start_task",
(configSTACK_DEPTH_TYPE) START_TASK_STACK_SIZE,
(void * ) NILL,
(UBaseType_t ) START_TASK_PRIO,
(TaskHandle_t * ) start_task_handler )用相同方式创建task1,task2,task3任务函数，并实现所需功能。在start_task任务函数中实现创建task1、task2、task3并删除自身的功能。
修改完（并未完成，可正常显示，需要在main()函数中调用按键的初始化 Key_Init() ）如下所示：
#include "freertos_demo.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1
#define START_TASK_STACK_SIZE 128
TaskHandle_t start_task_handler;
void start_task( void * pvParameters );
/* TASK1 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK1_PRIO 2
#define TASK1_STACK_SIZE 128
TaskHandle_t task1_handler;
void task1( void * pvParameters );
/* TASK2 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK2_PRIO 3
#define TASK2_STACK_SIZE 128
TaskHandle_t task2_handler;
void task2( void * pvParameters );
/* TASK3 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK3_PRIO 4
#define TASK3_STACK_SIZE 128
TaskHandle_t task3_handler;
void task3( void * pvParameters );
/******************************************************************************************************/
/**
* @brief FreeRTOS例程入口函数
* @param 无
* @retval 无
*/
void freertos_demo(void)
{
xTaskCreate((TaskFunction_t ) start_task,
(char * ) "start_task",
(configSTACK_DEPTH_TYPE ) START_TASK_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) START_TASK_PRIO,
(TaskHandle_t * ) &start_task_handler );
vTaskStartScheduler();
}
void start_task( void * pvParameters )
{
xTaskCreate((TaskFunction_t ) task1,
(char * ) "task1",
(configSTACK_DEPTH_TYPE ) TASK1_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK1_PRIO,
(TaskHandle_t * ) &task1_handler );
xTaskCreate((TaskFunction_t ) task2,
(char * ) "task2",
(configSTACK_DEPTH_TYPE ) TASK2_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK2_PRIO,
(TaskHandle_t * ) &task2_handler );
xTaskCreate((TaskFunction_t ) task3,
(char * ) "task3",
(configSTACK_DEPTH_TYPE ) TASK3_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK3_PRIO,
(TaskHandle_t * ) &task3_handler );
vTaskDelete(NULL);
}
/* 任务一，实现LED0每500ms翻转一次 */
void task1( void * pvParameters )
{
while(1)
{
printf("task1正在运行!rn");
LED0=~LED0;
vTaskDelay(500);
}
}
/* 任务二，实现LED1每500ms翻转一次 */
void task2( void * pvParameters )
{
while(1)
{
printf("task2正在运行!rn");
LED1=~LED1;
vTaskDelay(500);
}
}
/* 任务三，判断按键KEY0，按下KEY0删除task1 */
void task3( void * pvParameters )
{
uint8_t key = 0;
while(1)
{
printf("task3正在运行!rn");
key = KEY_Scan(0);
if(key == KEY0_PRES)
{
printf("删除task2!rn");
vTaskDelete(task2_handler);
}
vTaskDelay(10);
}
}
以上程序出现的现象是：
虽然优先级start_task<task1<task2<task3，但是，由于先创建start_task，所以先运行start_task。
在start_task创建task1，task1比start_task优先级高，则允许task1抢占start_task，在task1阻塞时运行start_task，创建task2。
task2又比start_task优先级高，则运行task2，在task2阻塞时运行start_task，创建task3。同理，运行task3，阻塞时删除start_task。
剩下的任务task3任务优先级最高，在task3阻塞时运行task2或者task1，由于task2优先级比task1高，所以一般是运行task2。
按下KEY0，删除task2，则task1会被允许，因为task3中存在延时阻塞。
多次删除task1时，串口会报错：Error:..FreeRTOSportableMemMangheap_4.c,292
如果一开始高优先级执行（即：想在start_task任务创建完再运行），在进入开始任务start_task后关闭任务调度即可。任务切换是在中断中执行的，FreeRTOS提供了进入临界区的API函数(taskENTER_CRITICAL进入临界区，taskEXIT_CRITICAL退出临界区)，用来关闭中断。在task3中增加判断task2是否存在的判断，避免task2被删除了以后，再次删除task2串口打印错误。
完整的freertos_demo.c代码如下：
#include "freertos_demo.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1
#define START_TASK_STACK_SIZE 128
TaskHandle_t start_task_handler;
void start_task( void * pvParameters );
/* TASK1 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK1_PRIO 2
#define TASK1_STACK_SIZE 128
TaskHandle_t task1_handler;
void task1( void * pvParameters );
/* TASK2 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK2_PRIO 3
#define TASK2_STACK_SIZE 128
TaskHandle_t task2_handler;
void task2( void * pvParameters );
/* TASK3 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK3_PRIO 4
#define TASK3_STACK_SIZE 128
TaskHandle_t task3_handler;
void task3( void * pvParameters );
/******************************************************************************************************/
/**
* @brief FreeRTOS例程入口函数
* @param 无
* @retval 无
*/
void freertos_demo(void)
{
xTaskCreate((TaskFunction_t ) start_task,
(char * ) "start_task",
(configSTACK_DEPTH_TYPE ) START_TASK_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) START_TASK_PRIO,
(TaskHandle_t * ) &start_task_handler );
vTaskStartScheduler();
}
void start_task( void * pvParameters )
{
taskENTER_CRITICAL(); /*进入临界区*/
xTaskCreate((TaskFunction_t ) task1,
(char * ) "task1",
(configSTACK_DEPTH_TYPE ) TASK1_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK1_PRIO,
(TaskHandle_t * ) &task1_handler );
xTaskCreate((TaskFunction_t ) task2,
(char * ) "task2",
(configSTACK_DEPTH_TYPE ) TASK2_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK2_PRIO,
(TaskHandle_t * ) &task2_handler );
xTaskCreate((TaskFunction_t ) task3,
(char * ) "task3",
(configSTACK_DEPTH_TYPE ) TASK3_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK3_PRIO,
(TaskHandle_t * ) &task3_handler );
vTaskDelete(NULL);
taskEXIT_CRITICAL(); /*退出临界区*/
}
/* 任务一，实现LED0每500ms翻转一次 */
void task1( void * pvParameters )
{
while(1)
{
printf("task1正在运行!rn");
LED0=~LED0;
vTaskDelay(500);
}
}
/* 任务二，实现LED1每500ms翻转一次 */
void task2( void * pvParameters )
{
while(1)
{
printf("task2正在运行!rn");
LED1=~LED1;
vTaskDelay(1000);
}
}
/* 任务三，判断按键KEY0，按下KEY0删除task1 */
void task3( void * pvParameters )
{
uint8_t key = 0;
while(1)
{
printf("task3正在运行!rn");
key = KEY_Scan(0);
if(key == KEY0_PRES)
{
if(task2_handler!=NULL){
printf("删除task2!rn");
vTaskDelete(task2_handler);
task2_handler=NULL;
}
}
vTaskDelay(10);
}
}
3.任务创建和删除（静态方法）
1、实验目的：学会 xTaskCreateStatic() 和 vTaskDelete()的使用
2、实验设计：将设计四个任务：start_task、task1、task2、task3
四个任务的功能如下：
start_task：用来创建其他的三个任务（start_task只执行一次，执行完以后调用vTaskDelete()函数进行删除，如果重复调用，重复创建将导致FreeRTOS管理的内存堆不够使用）
task1：实现LED0每500ms闪烁一次
task2：实现LED1每1000ms闪烁一次
task3：判断按键KEY0是否按下，按下则删掉task2
本次实验程序基于本篇文章中第二节内容。
不同的是任务创建方式，所以删除start_task()函数中任务创建，task1、task2、task3中实现的功能不做改变。删除完如下所示：
#include "freertos_demo.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1
#define START_TASK_STACK_SIZE 128
TaskHandle_t start_task_handler;
void start_task( void * pvParameters );
/* TASK1 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK1_PRIO 2
#define TASK1_STACK_SIZE 128
TaskHandle_t task1_handler;
void task1( void * pvParameters );
/* TASK2 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK2_PRIO 3
#define TASK2_STACK_SIZE 128
TaskHandle_t task2_handler;
void task2( void * pvParameters );
/* TASK3 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK3_PRIO 4
#define TASK3_STACK_SIZE 128
TaskHandle_t task3_handler;
void task3( void * pvParameters );
/******************************************************************************************************/
/**
* @brief FreeRTOS例程入口函数
* @param 无
* @retval 无
*/
void freertos_demo(void)
{
vTaskStartScheduler();
}
void start_task( void * pvParameters )
{
taskENTER_CRITICAL(); /*进入临界区*/
vTaskDelete(NULL);
taskEXIT_CRITICAL(); /*退出临界区*/
}
/* 任务一，实现LED0每500ms翻转一次 */
void task1( void * pvParameters )
{
while(1)
{
printf("task1正在运行!rn");
LED0=~LED0;
vTaskDelay(500);
}
}
/* 任务二，实现LED1每500ms翻转一次 */
void task2( void * pvParameters )
{
while(1)
{
printf("task2正在运行!rn");
LED1=~LED1;
vTaskDelay(500);
}
}
/* 任务三，判断按键KEY0，按下KEY0删除task1 */
void task3( void * pvParameters )
{
uint8_t key = 0;
while(1)
{
printf("task3正在运行!rn");
key = KEY_Scan(0);
if(key == KEY0_PRES)
{
if(task2_handler!=NULL){
printf("删除task2!rn");
vTaskDelete(task2_handler);
task2_handler=NULL;
}
}
vTaskDelay(10);
}
}
3.1将宏configSUPPORT_STATIC_ALLOCATION 配置为 1
由于在老版本的FreeRTOSCofig.h中并没有定义宏configSUPPORT_STATIC_ALLOCATION，所以复制2022正点原子FreeRTOS程序中的FreeRTOSCoifig.h中程序。头文件引入路径需稍作修改。
#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H
/* 头文件 */
#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/usart/usart.h"
#include <stdint.h>
extern uint32_t SystemCoreClock;
/* 基础配置项 */
#define configUSE_PREEMPTION 1 /* 1: 抢占式调度器, 0: 协程式调度器, 无默认需定义 */
#define configUSE_PORT_OPTIMISED_TASK_SELECTION 1 /* 1: 使用硬件计算下一个要运行的任务, 0: 使用软件算法计算下一个要运行的任务, 默认: 0 */
#define configUSE_TICKLESS_IDLE 0 /* 1: 使能tickless低功耗模式, 默认: 0 */
#define configCPU_CLOCK_HZ SystemCoreClock /* 定义CPU主频, 单位: Hz, 无默认需定义 */
//#define configSYSTICK_CLOCK_HZ (configCPU_CLOCK_HZ / 8)/* 定义SysTick时钟频率，当SysTick时钟频率与内核时钟频率不同时才可以定义, 单位: Hz, 默认: 不定义 */
#define configTICK_RATE_HZ 1000 /* 定义系统时钟节拍频率, 单位: Hz, 无默认需定义 */
#define configMAX_PRIORITIES 32 /* 定义最大优先级数, 最大优先级=configMAX_PRIORITIES-1, 无默认需定义 */
#define configMINIMAL_STACK_SIZE 128 /* 定义空闲任务的栈空间大小, 单位: Word, 无默认需定义 */
#define configMAX_TASK_NAME_LEN 16 /* 定义任务名最大字符数, 默认: 16 */
#define configUSE_16_BIT_TICKS 0 /* 1: 定义系统时钟节拍计数器的数据类型为16位无符号数, 无默认需定义 */
#define configIDLE_SHOULD_YIELD 1 /* 1: 使能在抢占式调度下,同优先级的任务能抢占空闲任务, 默认: 1 */
#define configUSE_TASK_NOTIFICATIONS 1 /* 1: 使能任务间直接的消息传递,包括信号量、事件标志组和消息邮箱, 默认: 1 */
#define configTASK_NOTIFICATION_ARRAY_ENTRIES 1 /* 定义任务通知数组的大小, 默认: 1 */
#define configUSE_MUTEXES 1 /* 1: 使能互斥信号量, 默认: 0 */
#define configUSE_RECURSIVE_MUTEXES 1 /* 1: 使能递归互斥信号量, 默认: 0 */
#define configUSE_COUNTING_SEMAPHORES 1 /* 1: 使能计数信号量, 默认: 0 */
#define configUSE_ALTERNATIVE_API 0 /* 已弃用!!! */
#define configQUEUE_REGISTRY_SIZE 8 /* 定义可以注册的信号量和消息队列的个数, 默认: 0 */
#define configUSE_QUEUE_SETS 1 /* 1: 使能队列集, 默认: 0 */
#define configUSE_TIME_SLICING 1 /* 1: 使能时间片调度, 默认: 1 */
#define configUSE_NEWLIB_REENTRANT 0 /* 1: 任务创建时分配Newlib的重入结构体, 默认: 0 */
#define configENABLE_BACKWARD_COMPATIBILITY 0 /* 1: 使能兼容老版本, 默认: 1 */
#define configNUM_THREAD_LOCAL_STORAGE_POINTERS 0 /* 定义线程本地存储指针的个数, 默认: 0 */
#define configSTACK_DEPTH_TYPE uint16_t /* 定义任务堆栈深度的数据类型, 默认: uint16_t */
#define configMESSAGE_BUFFER_LENGTH_TYPE size_t /* 定义消息缓冲区中消息长度的数据类型, 默认: size_t */
/* 内存分配相关定义 */
#define configSUPPORT_STATIC_ALLOCATION 1 /* 1: 支持静态申请内存, 默认: 0 */
#define configSUPPORT_DYNAMIC_ALLOCATION 1 /* 1: 支持动态申请内存, 默认: 1 */
#define configTOTAL_HEAP_SIZE ((size_t)(10 * 1024)) /* FreeRTOS堆中可用的RAM总量, 单位: Byte, 无默认需定义 */
#define configAPPLICATION_ALLOCATED_HEAP 0 /* 1: 用户手动分配FreeRTOS内存堆(ucHeap), 默认: 0 */
#define configSTACK_ALLOCATION_FROM_SEPARATE_HEAP 0 /* 1: 用户自行实现任务创建时使用的内存申请与释放函数, 默认: 0 */
/* 钩子函数相关定义 */
#define configUSE_IDLE_HOOK 0 /* 1: 使能空闲任务钩子函数, 无默认需定义 */
#define configUSE_TICK_HOOK 0 /* 1: 使能系统时钟节拍中断钩子函数, 无默认需定义 */
#define configCHECK_FOR_STACK_OVERFLOW 0 /* 1: 使能栈溢出检测方法1, 2: 使能栈溢出检测方法2, 默认: 0 */
#define configUSE_MALLOC_FAILED_HOOK 0 /* 1: 使能动态内存申请失败钩子函数, 默认: 0 */
#define configUSE_DAEMON_TASK_STARTUP_HOOK 0 /* 1: 使能定时器服务任务首次执行前的钩子函数, 默认: 0 */
/* 运行时间和任务状态统计相关定义 */
#define configGENERATE_RUN_TIME_STATS 0 /* 1: 使能任务运行时间统计功能, 默认: 0 */
#if configGENERATE_RUN_TIME_STATS
#include "./BSP/TIMER/btim.h"
#define portCONFIGURE_TIMER_FOR_RUN_TIME_STATS() ConfigureTimeForRunTimeStats()
extern uint32_t FreeRTOSRunTimeTicks;
#define portGET_RUN_TIME_COUNTER_VALUE() FreeRTOSRunTimeTicks
#endif
#define configUSE_TRACE_FACILITY 1 /* 1: 使能可视化跟踪调试, 默认: 0 */
#define configUSE_STATS_FORMATTING_FUNCTIONS 1 /* 1: configUSE_TRACE_FACILITY为1时，会编译vTaskList()和vTaskGetRunTimeStats()函数, 默认: 0 */
/* 协程相关定义 */
#define configUSE_CO_ROUTINES 0 /* 1: 启用协程, 默认: 0 */
#define configMAX_CO_ROUTINE_PRIORITIES 2 /* 定义协程的最大优先级, 最大优先级=configMAX_CO_ROUTINE_PRIORITIES-1, 无默认configUSE_CO_ROUTINES为1时需定义 */
/* 软件定时器相关定义 */
#define configUSE_TIMERS 1 /* 1: 使能软件定时器, 默认: 0 */
#define configTIMER_TASK_PRIORITY ( configMAX_PRIORITIES - 1 ) /* 定义软件定时器任务的优先级, 无默认configUSE_TIMERS为1时需定义 */
#define configTIMER_QUEUE_LENGTH 5 /* 定义软件定时器命令队列的长度, 无默认configUSE_TIMERS为1时需定义 */
#define configTIMER_TASK_STACK_DEPTH ( configMINIMAL_STACK_SIZE * 2) /* 定义软件定时器任务的栈空间大小, 无默认configUSE_TIMERS为1时需定义 */
/* 可选函数, 1: 使能 */
#define INCLUDE_vTaskPrioritySet 1 /* 设置任务优先级 */
#define INCLUDE_uxTaskPriorityGet 1 /* 获取任务优先级 */
#define INCLUDE_vTaskDelete 1 /* 删除任务 */
#define INCLUDE_vTaskSuspend 1 /* 挂起任务 */
#define INCLUDE_xResumeFromISR 1 /* 恢复在中断中挂起的任务 */
#define INCLUDE_vTaskDelayUntil 1 /* 任务绝对延时 */
#define INCLUDE_vTaskDelay 1 /* 任务延时 */
#define INCLUDE_xTaskGetSchedulerState 1 /* 获取任务调度器状态 */
#define INCLUDE_xTaskGetCurrentTaskHandle 1 /* 获取当前任务的任务句柄 */
#define INCLUDE_uxTaskGetStackHighWaterMark 1 /* 获取任务堆栈历史剩余最小值 */
#define INCLUDE_xTaskGetIdleTaskHandle 1 /* 获取空闲任务的任务句柄 */
#define INCLUDE_eTaskGetState 1 /* 获取任务状态 */
#define INCLUDE_xEventGroupSetBitFromISR 1 /* 在中断中设置事件标志位 */
#define INCLUDE_xTimerPendFunctionCall 1 /* 将函数的执行挂到定时器服务任务 */
#define INCLUDE_xTaskAbortDelay 1 /* 中断任务延时 */
#define INCLUDE_xTaskGetHandle 1 /* 通过任务名获取任务句柄 */
#define INCLUDE_xTaskResumeFromISR 1 /* 恢复在中断中挂起的任务 */
/* 中断嵌套行为配置 */
#ifdef __NVIC_PRIO_BITS
#define configPRIO_BITS __NVIC_PRIO_BITS
#else
#define configPRIO_BITS 4
#endif
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY 15 /* 中断最低优先级 */
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 5 /* FreeRTOS可管理的最高中断优先级 */
#define configKERNEL_INTERRUPT_PRIORITY ( configLIBRARY_LOWEST_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )
#define configMAX_SYSCALL_INTERRUPT_PRIORITY ( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )
#define configMAX_API_CALL_INTERRUPT_PRIORITY configMAX_SYSCALL_INTERRUPT_PRIORITY
/* FreeRTOS中断服务函数相关定义 */
#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler
/* 断言 */
#define vAssertCalled(char, int) printf("Error: %s, %drn", char, int)
#define configASSERT( x ) if( ( x ) == 0 ) vAssertCalled( __FILE__, __LINE__ )
/* FreeRTOS MPU 特殊定义 */
//#define configINCLUDE_APPLICATION_DEFINED_PRIVILEGED_FUNCTIONS 0
//#define configTOTAL_MPU_REGIONS 8
//#define configTEX_S_C_B_FLASH 0x07UL
//#define configTEX_S_C_B_SRAM 0x07UL
//#define configENFORCE_SYSTEM_CALLS_FROM_KERNEL_ONLY 1
//#define configALLOW_UNPRIVILEGED_CRITICAL_SECTIONS 1
/* ARMv8-M 安全侧端口相关定义。 */
//#define secureconfigMAX_SECURE_CONTEXTS 5
#endif /* FREERTOS_CONFIG_H */
#define configSUPPORT_STATIC_ALLOCATION 1 /* 1: 支持静态申请内存, 默认: 0 */3.2实现两个接口函数
此时编译程序发现会出现两个报错。vApplicationGetIdleTaskMemory()和vApplicationGetTimerTaskMemory()函数未创建。先在freertos_demo.c中创建一下空闲任务和定时器任务。空闲任务和软件定时器任务栈大小都在FreeRTOSConfig.h中定义。定时器任务是可选的，在FreeRTOSConfig.h中选择是否使能宏configUSE_TIMERS，默认使能。
/*空闲任务 配置*/
StaticTask_t idle_task_tcb;
StackType_t idle_task_stack[configMINIMAL_STACK_SIZE];
/*软件定时器任务 配置*/
StaticTask_t timer_task_tcb;
StackType_t timer_task_stack[configTIMER_TASK_STACK_DEPTH];
/*空闲任务内存分配*/
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
StackType_t ** ppxIdleTaskStackBuffer,
uint32_t * pulIdleTaskStackSize )
{
* ppxIdleTaskTCBBuffer=&idle_task_tcb;
* ppxIdleTaskStackBuffer=idle_task_stack;
* pulIdleTaskStackSize=configMINIMAL_STACK_SIZE;
}
/*软件定时器内存分配*/
void vApplicationGetTimerTaskMemory( StaticTask_t ** ppxTimerTaskTCBBuffer,
StackType_t ** ppxTimerTaskStackBuffer,
uint32_t * pulTimerTaskStackSize )
{
* ppxTimerTaskTCBBuffer=&timer_task_tcb;
* ppxTimerTaskStackBuffer=timer_task_stack;
* pulTimerTaskStackSize=configTIMER_TASK_STACK_DEPTH;
}3.3定义函数入口参数
静态创建任务API函数除了最后两个参数需要重新创建外，其他参数和动态创建任务函数相同，并且返回任务句柄，任务句柄非空即为创建成功。
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1
#define START_TASK_STACK_SIZE 128
TaskHandle_t start_task_handler;
StackType_t start_task_stack[START_TASK_STACK_SIZE];
StaticTask_t start_task_tcb;
void freertos_demo(void)
{
start_task_handler=xTaskCreateStatic( (TaskFunction_t ) start_task,
(char * ) "start_task",
(uint32_t ) START_TASK_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) START_TASK_PRIO,
(StackType_t * ) start_task_stack,
(StaticTask_t * ) &start_task_tcb );
vTaskStartScheduler();
}同理，创建task1、task2、task3。完整的freertos_demo代码如下：
#include "freertos_demo.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
/******************************************************************************************************/
/*FreeRTOS配置*/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define START_TASK_PRIO 1
#define START_TASK_STACK_SIZE 128
TaskHandle_t start_task_handler;
StackType_t start_task_stack[START_TASK_STACK_SIZE];
StaticTask_t start_task_tcb;
void start_task( void * pvParameters );
/* TASK1 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK1_PRIO 2
#define TASK1_STACK_SIZE 128
TaskHandle_t task1_handler;
StackType_t task1_stack[TASK1_STACK_SIZE];
StaticTask_t task1_tcb;
void task1( void * pvParameters );
/* TASK2 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK2_PRIO 3
#define TASK2_STACK_SIZE 128
TaskHandle_t task2_handler;
StackType_t task2_stack[TASK2_STACK_SIZE];
StaticTask_t task2_tcb;
void task2( void * pvParameters );
/* TASK3 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK3_PRIO 4
#define TASK3_STACK_SIZE 128
TaskHandle_t task3_handler;
StackType_t task3_stack[TASK3_STACK_SIZE];
StaticTask_t task3_tcb;
void task3( void * pvParameters );
/******************************************************************************************************/
/*空闲任务 配置*/
StaticTask_t idle_task_tcb;
StackType_t idle_task_stack[configMINIMAL_STACK_SIZE];
/*软件定时器任务 配置*/
StaticTask_t timer_task_tcb;
StackType_t timer_task_stack[configTIMER_TASK_STACK_DEPTH];
/*空闲任务内存分配*/
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
StackType_t ** ppxIdleTaskStackBuffer,
uint32_t * pulIdleTaskStackSize )
{
* ppxIdleTaskTCBBuffer=&idle_task_tcb;
* ppxIdleTaskStackBuffer=idle_task_stack;
* pulIdleTaskStackSize=configMINIMAL_STACK_SIZE;
}
/*软件定时器内存分配*/
void vApplicationGetTimerTaskMemory( StaticTask_t ** ppxTimerTaskTCBBuffer,
StackType_t ** ppxTimerTaskStackBuffer,
uint32_t * pulTimerTaskStackSize )
{
* ppxTimerTaskTCBBuffer=&timer_task_tcb;
* ppxTimerTaskStackBuffer=timer_task_stack;
* pulTimerTaskStackSize=configTIMER_TASK_STACK_DEPTH;
}
/**
* @brief FreeRTOS例程入口函数
* @param 无
* @retval 无
*/
void freertos_demo(void)
{
start_task_handler=xTaskCreateStatic( (TaskFunction_t ) start_task,
(char * ) "start_task",
(uint32_t ) START_TASK_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) START_TASK_PRIO,
(StackType_t * ) start_task_stack,
(StaticTask_t * ) &start_task_tcb );
vTaskStartScheduler();
}
void start_task( void * pvParameters )
{
taskENTER_CRITICAL(); /*进入临界区*/
task1_handler=xTaskCreateStatic( (TaskFunction_t ) task1,
(char * ) "task1",
(uint32_t ) TASK1_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK1_PRIO,
(StackType_t * ) task1_stack,
(StaticTask_t * ) &task1_tcb );
task2_handler=xTaskCreateStatic( (TaskFunction_t ) task2,
(char * ) "task2",
(uint32_t ) TASK2_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK2_PRIO,
(StackType_t * ) task2_stack,
(StaticTask_t * ) &task2_tcb );
task3_handler=xTaskCreateStatic( (TaskFunction_t ) task3,
(char * ) "task3",
(uint32_t ) TASK3_STACK_SIZE,
(void * ) NULL,
(UBaseType_t ) TASK3_PRIO,
(StackType_t * ) task3_stack,
(StaticTask_t * ) &task3_tcb );
vTaskDelete(NULL);
taskEXIT_CRITICAL(); /*退出临界区*/
}
/* 任务一，实现LED0每500ms翻转一次 */
void task1( void * pvParameters )
{
while(1)
{
printf("task1正在运行!rn");
LED0=~LED0;
vTaskDelay(500);
}
}
/* 任务二，实现LED1每1000ms翻转一次 */
void task2( void * pvParameters )
{
while(1)
{
printf("task2正在运行!rn");
LED1=~LED1;
vTaskDelay(1000);
}
}
/* 任务三，判断按键KEY0，按下KEY0删除task1 */
void task3( void * pvParameters )
{
uint8_t key = 0;
while(1)
{
printf("task3正在运行!rn");
key = KEY_Scan(0);
if(key == KEY0_PRES)
{
if(task2_handler!=NULL){
printf("删除task2!rn");
vTaskDelete(task2_handler);
task2_handler=NULL;
}
}
vTaskDelay(10);
}
}
下载到开发板中，现象和动态创建任务一致。
4.总结
1、在实际的应用中，动态方式创建任务是比较常用的，除非有特殊的需求，一般都会使用动态方式创建任务；
2、动态创建相对简单，更为常用；
3、静态创建：可将任务堆栈放置在特定的内存位置，并且无需关心对内存分配失败的处理；
4、临界区保护，保护那些不想被打断的程序段，关闭freertos所管理的中断，中断无法打断，滴答中断和PendSV中断无法进行不能实现任务调度。
最后
以上就是沉静薯片为你收集整理的【03】FreeRTOS的任务创建（静态和动态）和删除1.任务创建和删除的API函数2.任务创建和删除（动态方法）3.任务创建和删除（静态方法）4.总结的全部内容，希望文章能够帮你解决【03】FreeRTOS的任务创建（静态和动态）和删除1.任务创建和删除的API函数2.任务创建和删除（动态方法）3.任务创建和删除（静态方法）4.总结所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
