概述

AD模拟按键

在设计板子时，经常遇到IO口不够用的情况，除了用译码器和锁存器之外，还可以在按键上下功夫。

本篇文章在 STC12自带的AD转换模块上介绍如何利用 AD就使用一个IO口控制多个按键，比传统的矩阵键盘扫描更加灵活使用，而且理论上支持 无限制按键的控制。

原理

AD转化就是将电压转化为数字，在每个按键串联（并联）相对应的电阻，利用计算可以得出相对应按键按下的电压，通过AD转化就可以得到数字，并进行判断，就可以知道哪个按键被按下了。

延时程序（STC12）(12MHZ)

//延时1ms
void delay(unsigned int z)

{

unsigned int x,y;

for(x=z; x>0; x--)

for(y=920; y>0; y--);

}



//延时10us
void delay10us( unsigned int n)
{
n=8*n;
while(n--);
}

延时程序根据实际情况修改

STC12相关寄存器

sfr  P1ASF      =   0x9d;

sfr  ADC_CONTR  =   0xbc;

sfr  ADC_RES    =   0xbd;

sfr  ADC_RESL   =   0xbe;

AD读值程序

void AD_initialize()   //初始化AD
{
  P1ASF=0x42;		 //P16和P11作为ad
  ADC_RES=0x00;
  ADC_RESL=0x00;
  AUXR1=0x00;
  ADC_CONTR=ADC_POWER;
  _nop_();   // 在  intrins.h  头文件中
  _nop_();
  _nop_();
  _nop_();
 //delay(1);
}

unsigned int AD_start(unsigned char chs)	  // 1 6
{
    ADC_CONTR=0xa8+chs;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	while(ADC_CONTR!=0xb0+chs);
	ADC_CONTR=0xa0+chs;
   return(ADC_RES*4+ADC_RESL);
}

float AD_dat(unsigned char chs)
{
 float AD_value;
 unsigned char i;
 for(i=0;i<10;i++)
 AD_value+=AD_start(chs);
 AD_value/=10;
 AD_value=(AD_value*5)/1024;
 return(AD_value) ;
}

其中的P1ASF为开启AD转换的P1的端口

如果开启P10、P13 则赋值 00001001（B）,即0x0a;

float AD_dat(unsigned char chs)

得到的值是浮点类型，chs是检测的端口，输入6就是检测P16的AD值

按键判断程序

//键盘扫描
//  0.015    0.3	         1	    1.3     1.7	   2.15	      2.8  3.9	 4.5
//  电阻值		0   510   2k   3k3   4k7   6k8   10k   31k    68k
void keyscan()
{

  if(AD_dat(1)>=0&&AD_dat(1)<0.015)
  {
  delay(1);
  if(AD_dat(1)>=0&&AD_dat(1)<0.015)
   {

   }
  }


  else if(AD_dat(1)>0.015&&AD_dat(1)<=0.3)
  {
  delay(1);
  if(AD_dat(1)>0.015&&AD_dat(1)<=0.3)
   {

   }
  }


  else if(AD_dat(1)>0.3&&AD_dat(1)<=1)
  {
  delay(1);
  if(AD_dat(1)>0.3&&AD_dat(1)<=1)
   {

   }
  }


  else if(AD_dat(1)>1&&AD_dat(1)<=1.3)
  {
  delay(1);
  if(AD_dat(1)>1&&AD_dat(1)<=1.3)
   {

   }
  }

  else if(AD_dat(1)>1.3&&AD_dat(1)<=1.8)
  {
  delay(1);
  if(AD_dat(1)>1.3&&AD_dat(1)<=1.8)
   {

   }
  }


  else if(AD_dat(1)>1.8&&AD_dat(1)<=2.3)
  {
  delay(1);
  if(AD_dat(1)>1.8&&AD_dat(1)<=2.3)
   {

   }
  }


  else if(AD_dat(1)>2.3&&AD_dat(1)<=2.9)
  {
  delay(1);
  if(AD_dat(1)>2.3&&AD_dat(1)<=2.9)
   {

   }
  }


  else if(AD_dat(1)>=2.9&&AD_dat(1)<=4.3)
  {
  delay(1);
  if(AD_dat(1)>=2.9&&AD_dat(1)<=4.3)
   {

   }
  }


  else if(AD_dat(1)>4.3&&AD_dat(1)<=4.6)
  {
  delay(1);
  if(AD_dat(1)>4.3&&AD_dat(1)<=4.6)
   {

   }
  }
}

其中默认P11为按键的端口，delay(1)为延时，否则键值会乱漂，造成读值不准的情况；

注意的是AD取值我是取5次的平均值，若是多次取会造成读取的键值误差反而误差更大，有兴趣的可以尝试。

具体的电阻值也根据具体的计算

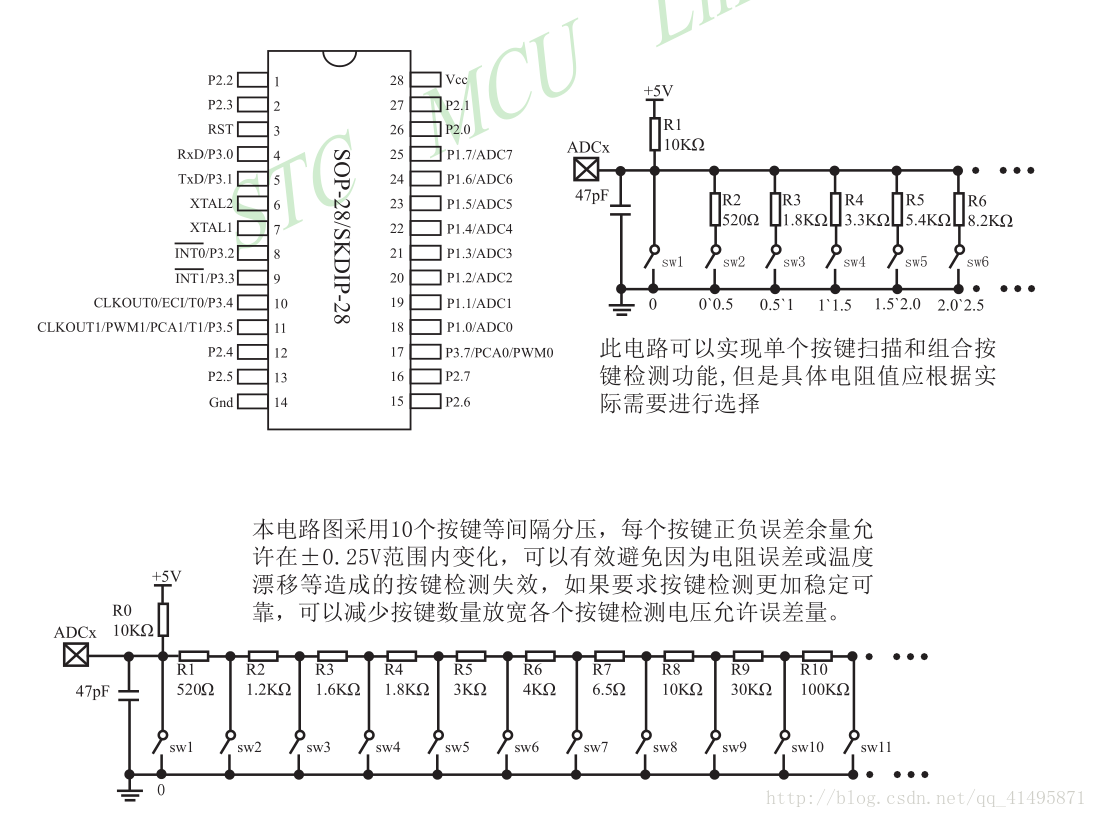

接线图
