概述

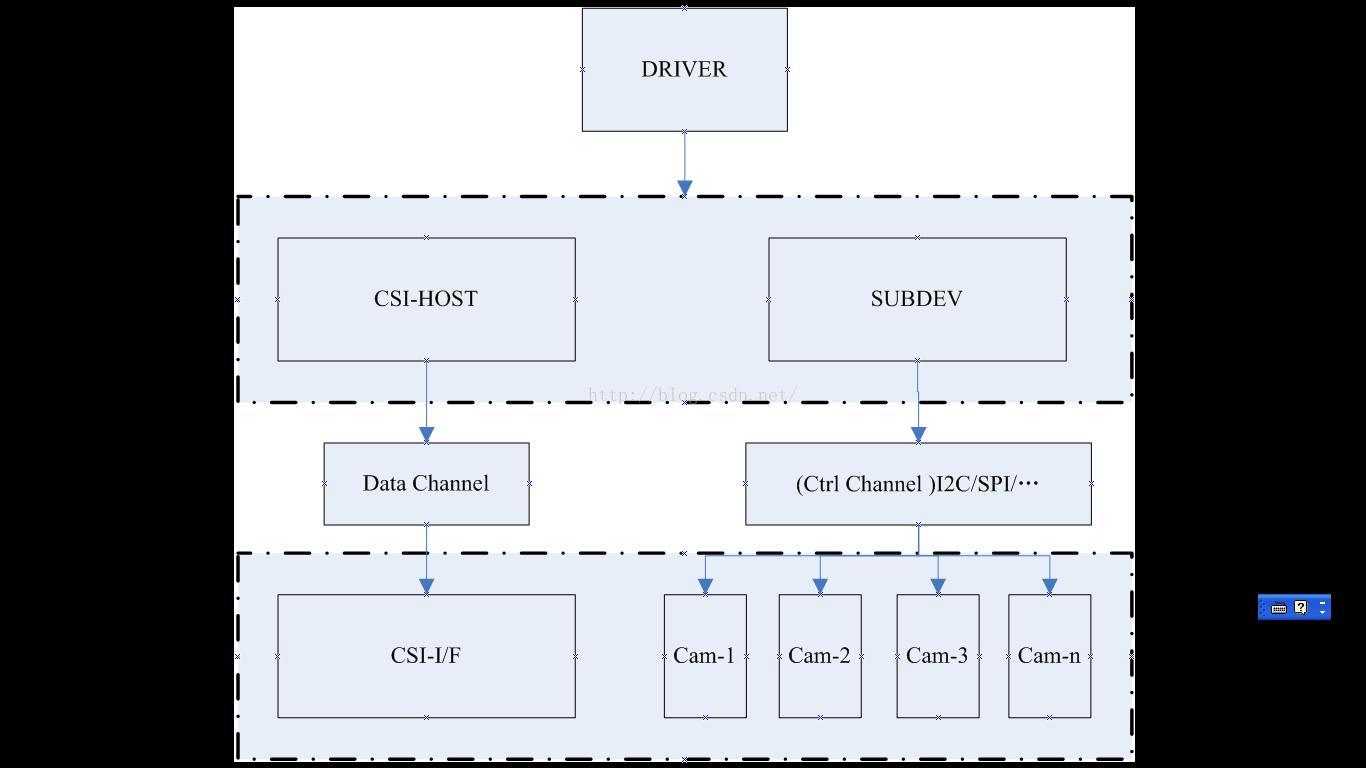

Linux下Camera驱动的结构

在这里插入图片描述

Camera 驱动的结构和一般其他的驱动稍有不同。其他的驱动接口都比较单一，比如USB接口的，PCI接口的等，这些驱动在初始化阶段通过probe方法获得相关寄存器的访问地址，之后参照datasheet进行寄存器配置，再结合Linux系统的中断机制和数据传输机制（DMA和MMAP），进行数据处理即可。

Camera驱动稍有不同，从驱动的角度看Camera本身存在两种接口形式，分别是CSI接口和I2C接口，前者用于Camera感光器件数据本身的传输，后者用于控制数据的传输（曝光时间设置，图像大小设置，白平衡设置等等）。所以在初次查看Camera驱动源码时，会发现大部分摄像头（比如OV系列的）的驱动都仅仅是一些关于I2C操作的接口封装，提供的都是设置图像格式，设置白平衡等等的一些接口，并不见摄像头感光器件本身数据传输的相关代码。

物理摄像头本身的接口是标准的（包含CSI,I2C），所以Camera驱动大体的架构如上图所示。

不同的摄像头，驱动开发人员主要关注的是Cam部分(即具体摄像头的控制接口部分,I2C,SPI等)，因为不同的摄像头，设置白平衡等功能的方式（I2C或SPI等）可能不一样，比如设置白平衡的寄存器地址以及控制位可能不一样，所以会根据摄像头的型号不同，会有一系列的Cam驱动源码，这些驱动源码按照V4L2的Subdev规范进行管理，即V4L2抽象层会按照规范调用不同Cam注册的摄像头的具体的设置方法（比如设置尺寸，白平衡，曝光时间等）。

CSI部分是由平台部分来实现的，平台（即CPU）一旦确定这部分的驱动代码就基本确定，这部分的代码主要的职责是按照平台内的CSI控制器的特点，完成CSI控制寄存器的配置，和CSI中断服务例程的实现以及具体数据传输（内存分配,DMA数据传输等）的实现。

在CSI部分的代码里，会按照Subdev的接口规范调用注册的不同的Cam实现的控制具体摄像头的接口（加电，设置白平衡，设置曝光时间等）。

以上是摄像头驱动的基本结构简介，其具体的数据传输和中断处理和其他驱动程序没有本质差别。
