对于初学者来说，临摹是最高效的学习路径。

一，临摹对象概要

这次的临摹对象是stateflow中的for循环。

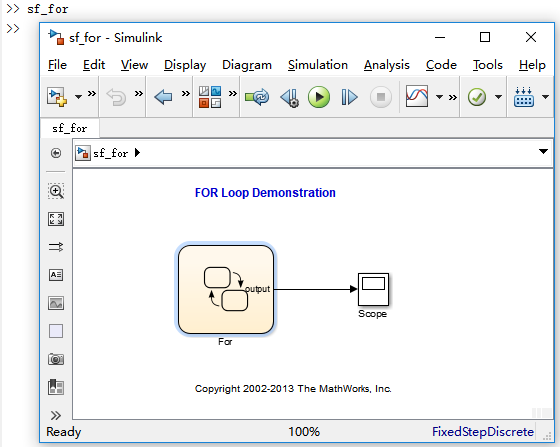

先在matlab命令窗口中输入”sf_for"打开demo看看：

很简单。stateflow的状态机里面也很简单。

二，临摹步骤

那就开始吧。

1，先在simulink模型中拖两个模块进来：

因为For这个chart还没有配置输出信号，目前无法和scope相连。

2，配置For这个chart的输出数据。

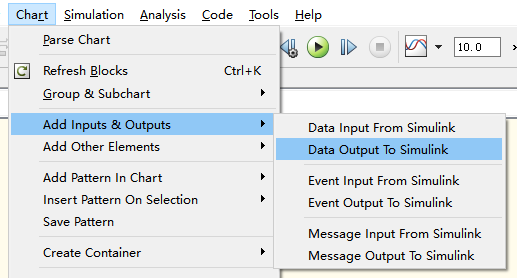

方法一：进入Stateflow里面，选择菜单chart=>Add Inputs & Outputs->Data Output To Simulink

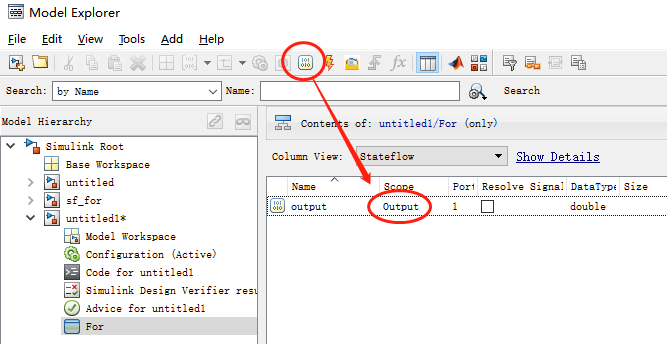

方法二：先进入模型浏览器（Model Explorer)，再点击“Add Data"，选择所加数据的scope为output.

3，输入控制逻辑。

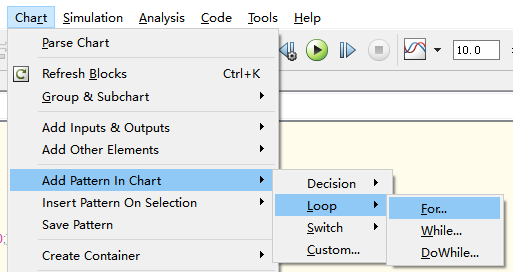

手动添加Junction，或者使用菜单：

结果为：

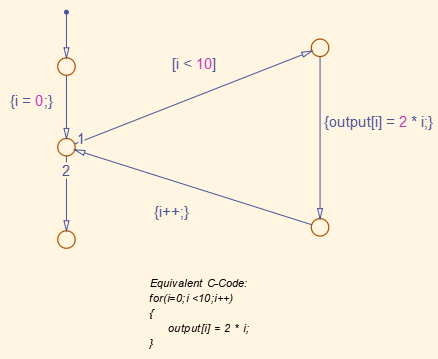

4，再次在模型浏览器中配置数据，和demo一模一样：

三，问题现象

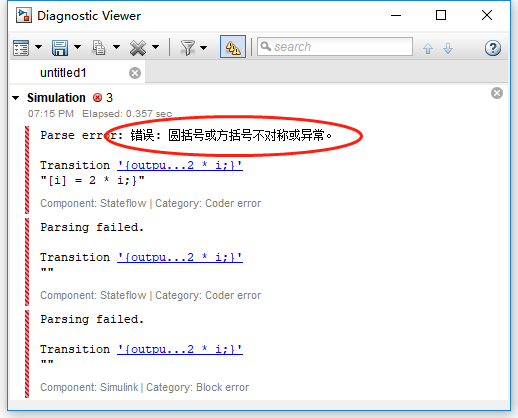

好了，仿真一下。咦，还报错了：

神奇了，这个简单的东西都会有错！

语法没有毛病啊，连线也没有错误啊。哪里的问题呢？

四，解决措施

和自带的demo比较来比较去，发现一个小地方不同：

在那个小图标上点击右键，选择”属性“：

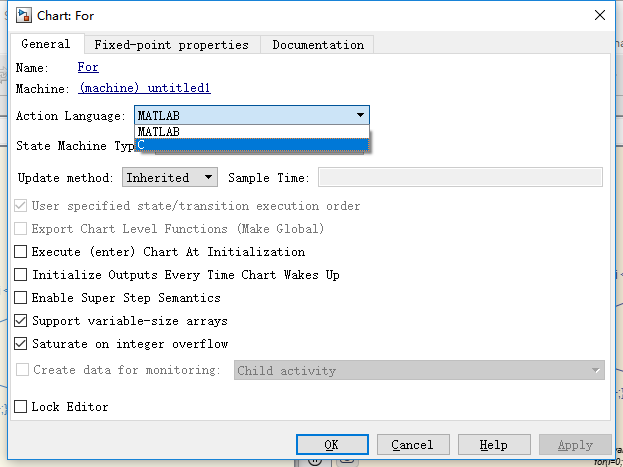

把Action Language由MATLAB改为C，就OK了。

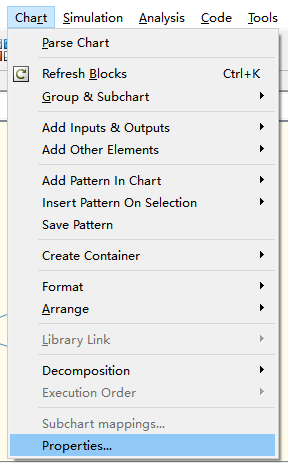

另外，在simulink中只能打开block的属性对话框，不能打开chart的属性。在打开chart的属性，还可以在startflow里面点击"chart”菜单：

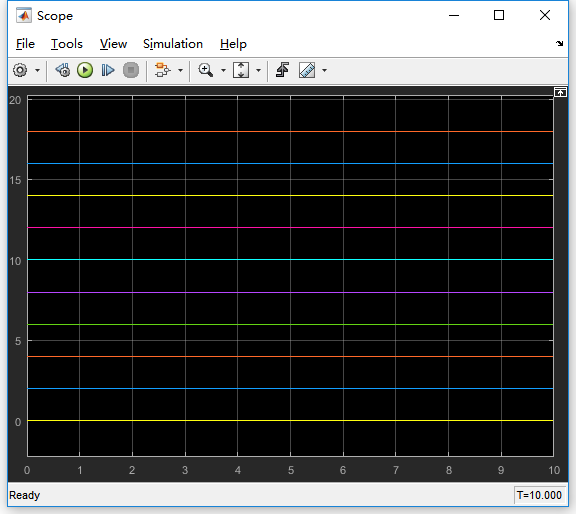

仿真结果为：
