概述
Proteus实现 一百分钟计时器
基本功能：
四个按键；实现加，减，选择（调整时选择分秒） 开始
减到00：00时停止计数
计数时按下开始按键可以实现暂停
加减按键实现在调整数值时的加减
调整数值时数码管闪烁；来显示调整的为分钟或秒钟
暂停或截至(即减到00：00)时按下选择按键可以恢复到上一次设定值；并且可以重新计数
基本器件
74ls190实现加减计数
JK触发器（控制端必备）
74ls153(双四选一 非必须 可自搭二选一 )
74hc175(四位寄存器 保存设定值 以便后续恢复)
NE555 电阻 电容（实现1s脉冲） （可用自带的脉冲电源替代）
各种门电路 等
基本框架

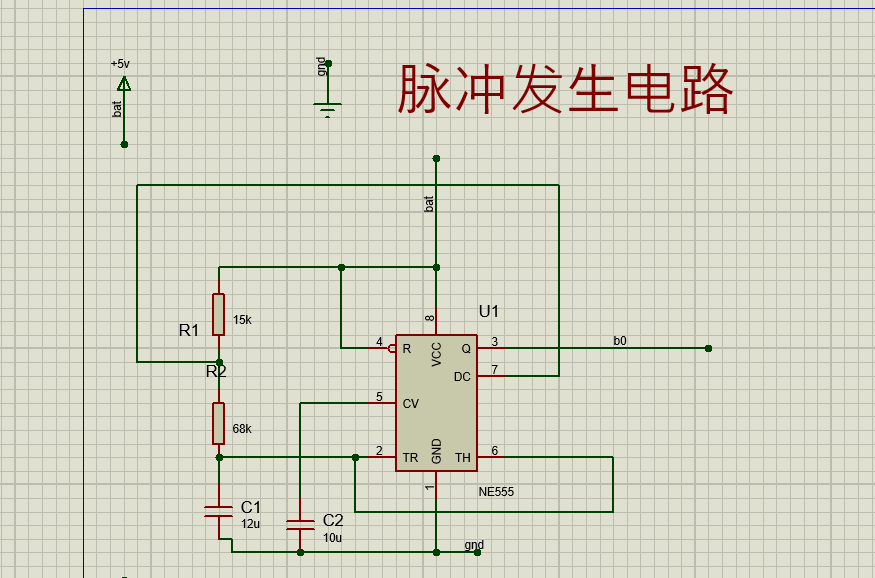

脉冲发生电路

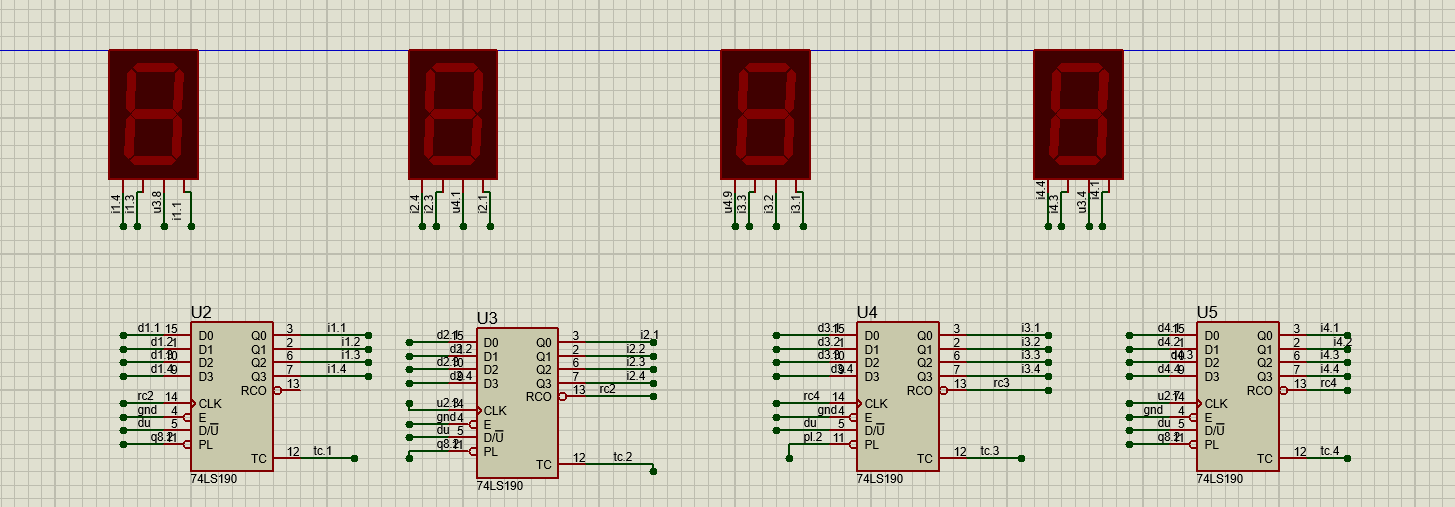

74ls190计数电路
基本按键电路（脉冲电路）

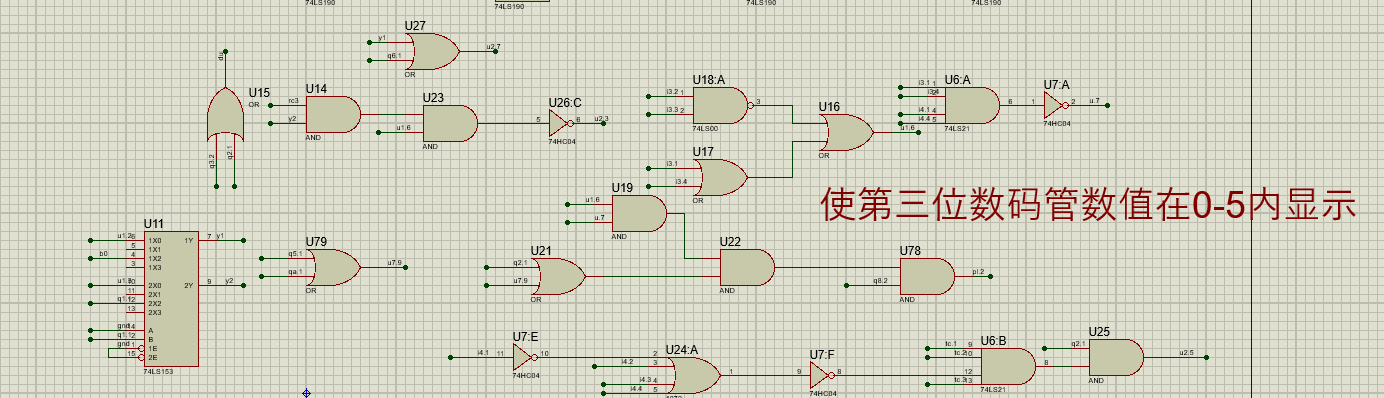

六进制的数码管设计（实现0的借位及6的进位）

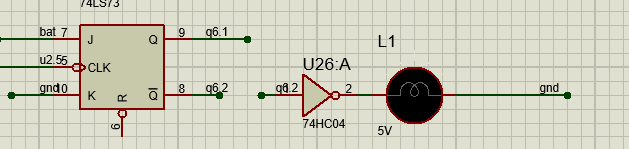

00：00锁存电路（控制减到00：00截至 并点亮一个小灯泡）
分秒闪烁电路

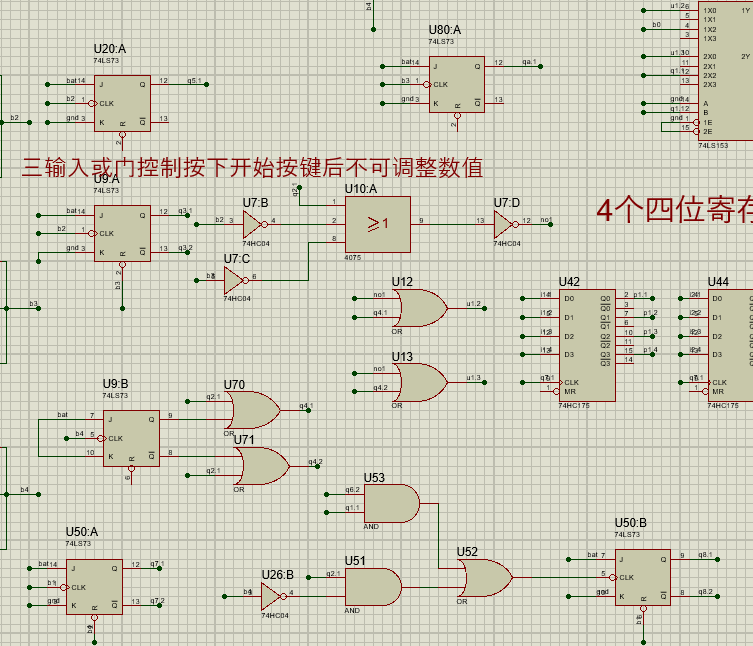

设定值锁存电路
设定值恢复电路
按键控制电路
注意事项：闪烁电路采用了无效电平控制端；实际中不能如此；如要做实物；可用BCD译码器和七段数码管来控制。
