7.有源蜂鸣器驱动

1.有源蜂鸣器

​ 以前也接触过蜂鸣器，不过对有源无源的区别还真是不大清楚。只是知道有源是带电源的意思。而蜂鸣器中的源指代“震荡源”，当想要驱动有震荡源的蜂鸣器只需要通电就可以驱动了。而无源蜂鸣器想要驱动只通直流电是不可以驱动的，需要通2K-5K的方波才可叫。
蜂鸣器驱动无非就是将GPIO的输入。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

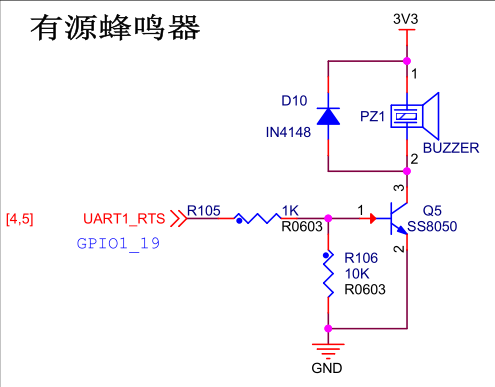

分析电路

，若想驱动BEEER，那么就需要2端是低电平。而SS8050是NPN三极管，其电气特性是给1端通高电平，那么NPN导通，则BUZZER不叫，反之。

2.编写程序

​ 1.初始化UART1_RTS这个IO为GPIO

​ 2.设置电气特性

​ 3.初始化GPIO1_IO19的GDIR为输出模式

​ 4.给GPIO电平控制蜂鸣器。

​ 修改Makefile等

bsp_beep.c

#include "bsp_beep.h"
#include "imx6ull.h"

void beep_init(void)
{
    IOMUXC_SetPinMux(IOMUXC_UART1_RTS_B_GPIO1_IO19 , 0);
    IOMUXC_SetPinConfig(IOMUXC_UART1_RTS_B_GPIO1_IO19 , 0x10b0);

    /* GPIO初始化 */
    GPIO1->GDIR |= (1<<19);
    GPIO1->DR |= (1<<19);
}

void beep_switch(int status){
    if(status == BEEP_ON){
        GPIO1->DR |= (1<<19);
    }
    else if(status == BEEP_OFF)
        GPIO1->DR &= ~(1<<19);
}

bsp_beep.h

#ifndef __BSP_BEEP_H__
#define __BSP_BEEP_H__

#define BEEP_ON  0
#define BEEP_OFF 1

void beep_init(void);
void beep_switch(int status);

#endif
