讲解一：

1 STM32的中断系统

2 STM32的外部中断

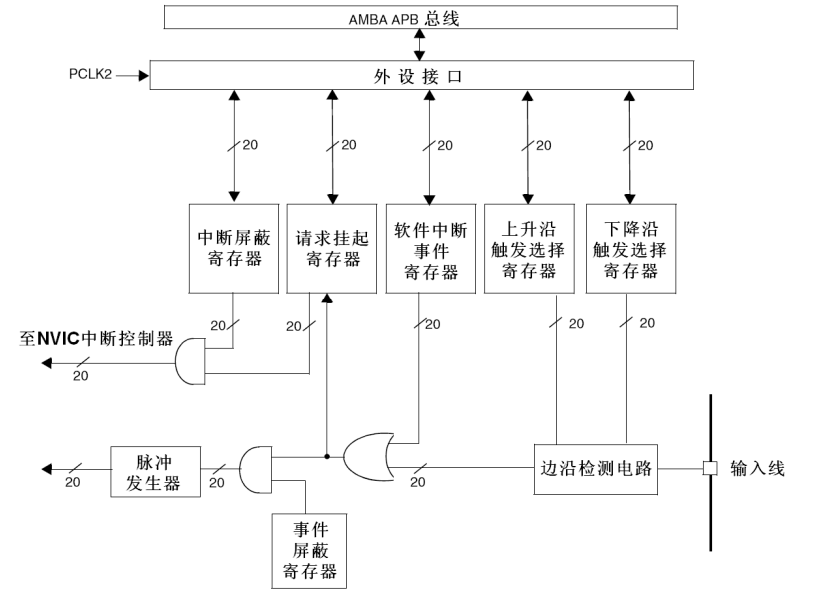

下图来自《STM32参考手册》，从整个架构图可以知道，外部中断的功能可以配置六个寄存器；

• 中断屏蔽寄存器（EXTI_IMR）
• 事件屏蔽寄存器（EXTI_EMR）
• 上升沿触发选择寄存器（EXTI_RTSR）
• 下降沿触发选择寄存器（EXTI_FTSR）
• 软件中断事件寄存器（EXTI_SWIER）
• 挂起寄存器（EXTI_PR）

  EXTI支持配置20个中断和事件屏蔽位；
• GPIO端口以下图的方式连接到16个外部中断/事件线上；EXTI_Line0 — EXTI_Line15；
• EXTI_Line16 连接到PVD输出 ;
• EXTI_Line17连接到RTC闹钟事件;
• EXTI_Line18连接到USB唤醒事件;
• EXTI_Line19连接到以太网唤醒事件(只适用于互联型产品);

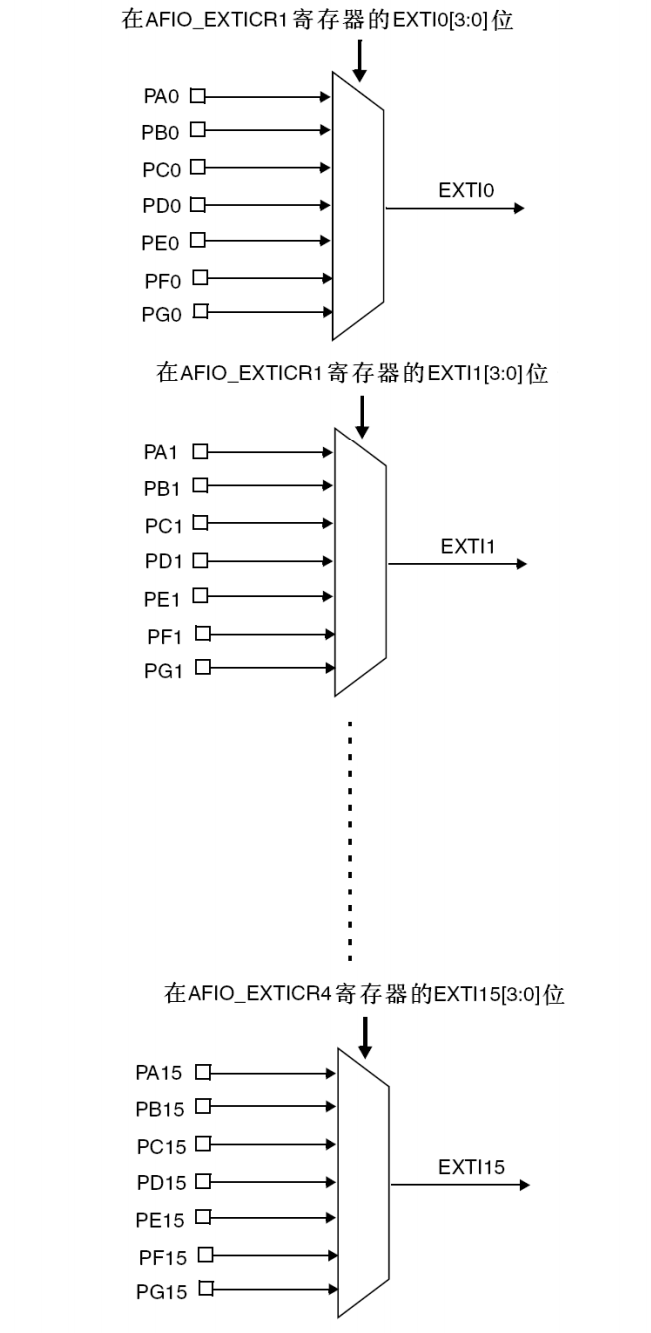

GPIO的映射关系图如下所示；

3 中断服务函数的映射关系

4 外部中断的配置

宏定义，抽象一下接口，方便后面修改；

#define Z_GPIO_PIN    GPIO_Pin_5
#define Z_GPIO_PORT   GPIOE
#define Z_PortSource  GPIO_PortSourceGPIOE
#define Z_PinSource   GPIO_PinSource5
#define Z_Line        EXTI_Line5
#define Z_IRQ         EXTI9_5_IRQn

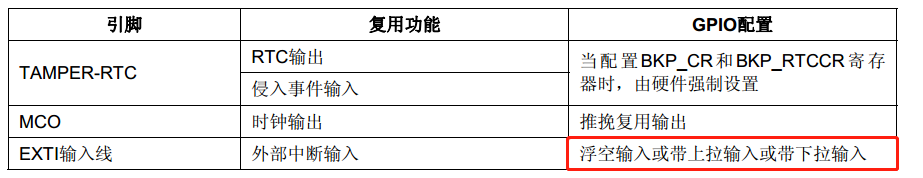

GPIO的配置；这里GPIO的输入模式可以配置为浮空输入（GPIO_Mode_IN_FLOATING），上拉输入（GPIO_Mode_IPU）或者下拉输入（GPIO_Mode_IPD），具体如下图所示；
GPIO的配置代码如下；

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_StructInit(&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = Z_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(Z_GPIO_PORT, &GPIO_InitStructure);

不要忘记外设总线时钟的配置；

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC |
 		RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE | RCC_APB2Periph_GPIOF |
    	RCC_APB2Periph_GPIOG, ENABLE);

EXTI的配置，EXTI_Trigger这里支持三种模式；

• EXTI_Trigger_Rising 上升沿触发；
• EXTI_Trigger_Falling 下降沿触发；
• EXTI_Trigger_Rising_Falling 上升沿和下降沿都可以触发；

GPIO_EXTILineConfig(Z_PortSource, Z_PinSource);

EXTI_InitStructure.EXTI_Line = Z_Line;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; 	//下降沿
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);

NVIC的配置

 NVIC_InitStructure.NVIC_IRQChannel = Z_IRQ;
 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
 NVIC_Init(&NVIC_InitStructure);

中断服务函数

void EXTI9_5_IRQHandler(void)
{
     //中断服务函数
}

以上就完成了检测下降沿信号的GPIOE5的外部中断；
也参考官方DEMO，
STM32F10x_StdPeriph_Lib_V3.5.0ProjectSTM32F10x_StdPeriph_ExamplesEXTIEXTI_Config。

5 寄存器的操作

以下摘自**《STM32参考手册》**
产生产生中断的步骤，必须先配置好并使能中断线。根据需要的边沿检测设置2个触发寄存器，同时在**中断屏蔽寄存器（EXTI_IMR）的相应位写1允许中断请求。当外部中断线上发生了期待的边沿时，将产生一个中断请求，对应的挂起位也随之被置1。在挂起寄存器（EXTI_PR）的对应位写1，将清除该中断请求。
产生事件的步骤：必须先配置好并使能事件线。根据需要的边沿检测通过设置2个触发寄存器，同时在中断屏蔽寄存器（EXTI_IMR）**的相应位写1允许事件请求。当事件线上发生了需要的边沿时，将产生一个事件请求脉冲，对应的挂起位不被置1。通过在软件中断/事件寄存器写1，也可以通过软件产生中断/事件请求。

• 中断屏蔽寄存器（EXTI_IMR）
• 事件屏蔽寄存器（EXTI_EMR）
• 上升沿触发选择寄存器（EXTI_RTSR）
• 下降沿触发选择寄存器（EXTI_FTSR）
• 软件中断事件寄存器（EXTI_SWIER）
• 挂起寄存器（EXTI_PR）

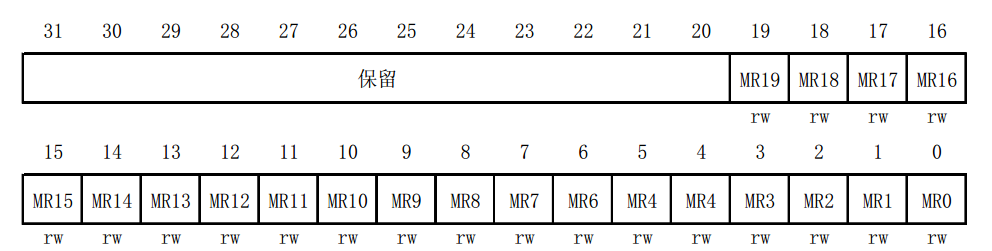

IMR如下图所示，其他几个类似；

5.1 硬件中断选择

通过下面的过程来配置20个线路做为中断源：

• 配置20个中断线的屏蔽位(EXTI_IMR)
• 配置所选中断线的触发选择位(EXTI_RTSR和EXTI_FTSR)；
• 配置对应到外部中断控制器(EXTI)的NVIC中断通道的使能和屏蔽位，使得20个中断线中的请求可以被正确地响应。

5.2 硬件事件选择

通过下面的过程，可以配置20个线路为事件源

• 配置20个事件线的屏蔽位(EXTI_EMR)
• 配置事件线的触发选择位(EXTI_RTSR和EXTI_FTSR)

5.3 软件中断/事件的选择

20个线路可以被配置成软件中断/事件线。下面是产生软件中断的过程：

• 配置20个中断/事件线屏蔽位(EXTI_IMR, EXTI_EMR)
• 设置软件中断寄存器的请求位(EXTI_SWIER)
•

讲解二：

STM32的中断系统

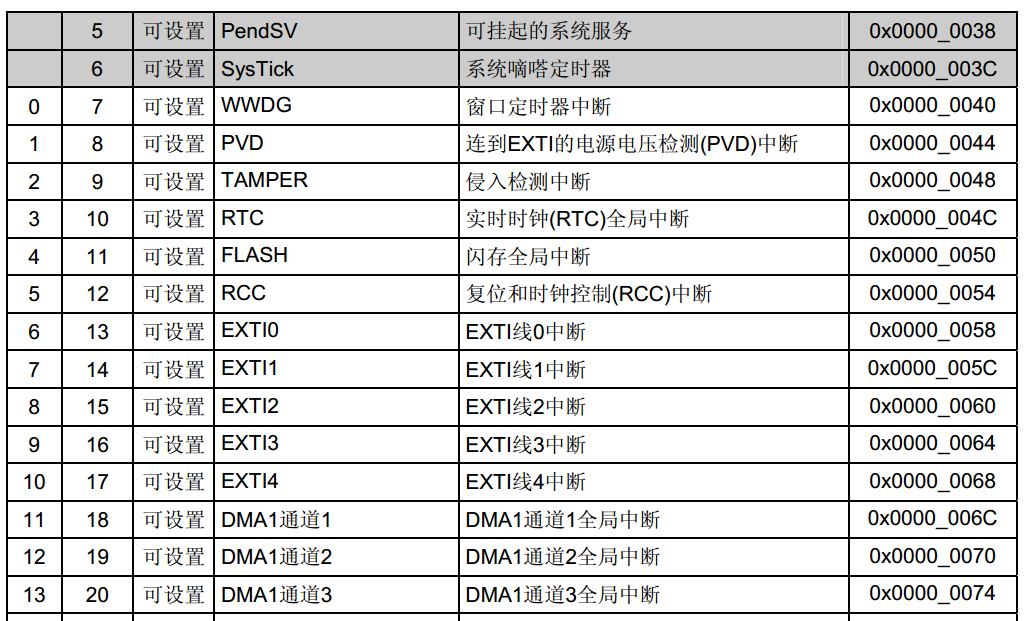

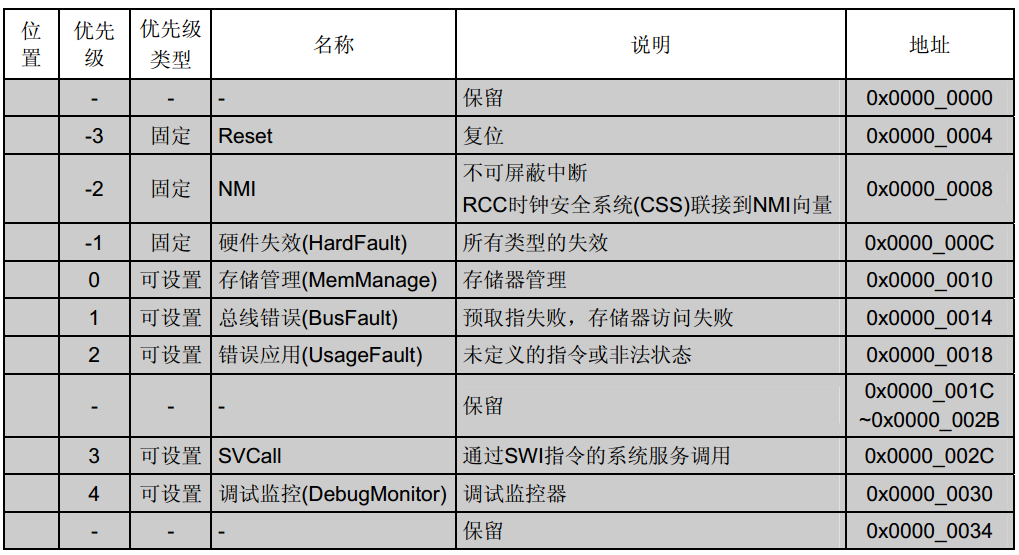

STM32具有十分强大的中断系统，将中断分为了两个类型：内核异常和外部中断。并将所有中断通过一个表编排起来，下面是stm32中断向量表的部分内容：

上图-3到6这个区域被标黑了，这个区域就是内核异常。内核异常不能够被打断，不能被设置优先级（也就是说优先级是凌驾于外部中断之上的）。常见的内核异常有以下几种：复位(reset),不可屏蔽中断(NMI),硬错误(Hardfault)，其他的也可以在表上找到。

从第7个开始，后面所有的中断都是外部中断。外部中断是我们必须学习掌握的知识，包含线中断，定时器中断，IIC，SPI等所有的外设中断，可配置优先级。外部中断的优先级分为两种：抢占优先级和响应优先级。

什么是抢占优先级？

抢占优先级比较霸道，一言不和就插队。抢占优先级高的，能够打断优先级低的任务，等优先级较高的任务执行完毕后，再回来继续执行之前的任务。所以当存在多个抢占优先级不同的任务时，很有可能会产生任务的嵌套。

什么是响应优先级？

响应优先级则稍微谦逊些，比较有礼貌。响应优先级又被称为次优先级，若两个任务的抢占式优先级一样，那么响应优先级较高的任务则先执行，且在执行的同时不能被下一个响应优先级更高的任务打断，所以我说它比较有有礼貌。。

中断控制器（NVIC)

因为stm32的中断系统比较复杂，所以在内核中有一个专门管理中断的控制器：NVIC.

NVIC负责除了SYSTICK之外的所有中断的控制，十分重要！

在标准库中，提供了一套通过NVIC来控制中断的API，我们首先来看NVIC_Init()函数，这套函数首先要定义并填充一个结构体：NVIC_InitTypeDef 该结构体的定义如下：

NVIC_IRQChannel 需要配置的中断向量

NVIC_IRQChannelCmd 使能或者关闭相应中断向量的中断响应

NVIC_IRQChannelPreemptionPriority 配置相应中断向量的抢占优先级

NVIC_IRQChannelSubPriority 配置相应中断的响应优先级

结构体的四个成员都比较好理解，这里就不再累述了。

不过要注意一点的是，NVIC只可以配置16种中断向量的优先级，其抢占优先级和响应优先级都用一个4位的数字来决定。在库函数中，将其分为了5中不同的分配方式：

第0组：所有的4位都有来表示响应优先级，能够配置16种不同的响应优先级。中断优先级则都相同。

第1组：最高一位用来配置抢占优先级，剩余三位用来表示响应优先级。那么就有两种不同的抢占优先级(0和1)和8种不同的响应优先级(0~7)。

第2组：高两位用来配置抢占优先级，低位用来配置响应优先级。那么两种优先级就各有4种。

第3组：高三位用来配置抢占优先级，低位用来配置响应优先级。有8种抢占优先级和2种相应优先级。

第4组：所有位都用来配置抢占优先级，即有16种抢占优先级，没有响应属性。

这5种不同的分配方式，根据项目的实际需求来配置。

配置的API如下：

NVIC_PriorityGroupConfig();

其中括号内可以输入以下一个参数，代表不同的分配方式：

NVIC_PriorityGroup_0

NVIC_PriorityGroup_1

NVIC_PriorityGroup_2

NVIC_PriorityGroup_3

NVIC_PriorityGroup_4

EXTI外部中断

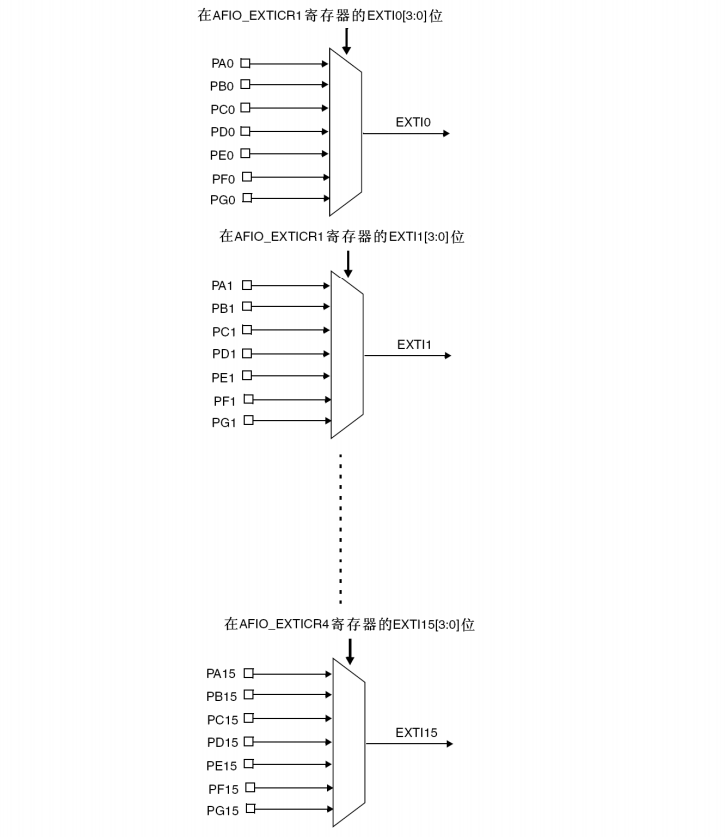

STM32的所有GPIO都引入到了EXTI外部中断线上，也就是说，所有的IO口经过配置后都能够触发中断。下图就是GPIO和EXTI的连接方式：

从上图我们可以看出，一共有16个中断线: EXTI0到EXTI15.

每个中断线都对应了从PAx到PGx一共7个GPIO。也就是说，在同一时刻每个中断线只能相应一个GPIO端口的中断，不能够同时相应所有端口的中断事件，但是可以分时复用，在程序执行过程中，这个不需要我们太多的去关心。我们关心最多的是中断触发的方式：

在EXTI中，有三种触发中断的方式：上升沿触发，下降沿触发，双边沿触发。根据不同的电路，我们选择不同的触发方式，以确保中断能够被正常触发。

实例

为了便于理解，这里我们将中断配置代码贴上来。

void NVIC_Configuration(void)
{
  NVIC_InitTypeDef NVIC_InitStructure;

  /* 配置NVIC为优先级组1 */
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

  /* 配置中断源：按键1 */
  NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;  //配置为EXTI0通道
  /* 配置抢占优先级 */
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  /* 配置子优先级 */
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  /* 使能中断通道 */
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure); //将上述配置参数传入中断初始化函数
}

除了中断线的配置，我们还要配置对应引脚

void EXTI_Key_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	EXTI_InitTypeDef EXTI_InitStructure;

	/*开启按键GPIO口的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);

	/* 配置 NVIC 中断*/
	NVIC_Configuration();
/*--------------------------KEY1配置-----------------------------*/
	/* 选择按键用到的GPIO */
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
  /* 配置为浮空输入 */
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(KEY1_INT_GPIO_PORT, &GPIO_InitStructure);

	/* 选择EXTI的信号源 */
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);
  EXTI_InitStructure.EXTI_Line = EXTI_Line0;

	/* EXTI为中断模式 */
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	/* 上升沿中断 */
  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;
  /* 使能中断 */
  EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStructure);
}

至此，中断的配置完毕。相信你已经看出来，上述代码是将PA0配置为上升沿中断。不过，现在只能够说该中断已经配置完毕，但我们还不能使用它。我们还缺少一个中断的执行函数。

当中断被触发后，程序要马上跳转到中断函数去执行中断操作，这个函数在工程创建时默认时没有的。需要你自己去添加。而且需要注意的是，中断函数的名称必须是由标准库提供的，否则无法识别。

我们打开startup_stm32f10x_hd.s这个文件，在里面能找到这么一段代码：

                ; External Interrupts
                DCD     WWDG_IRQHandler            ; Window Watchdog
                DCD     PVD_IRQHandler             ; PVD through EXTI Line detect
                DCD     TAMPER_IRQHandler          ; Tamper
                DCD     RTC_IRQHandler             ; RTC
                DCD     FLASH_IRQHandler           ; Flash
                DCD     RCC_IRQHandler             ; RCC
                DCD     EXTI0_IRQHandler           ; EXTI Line 0
                DCD     EXTI1_IRQHandler           ; EXTI Line 1
                DCD     EXTI2_IRQHandler           ; EXTI Line 2
                DCD     EXTI3_IRQHandler           ; EXTI Line 3
                ...
                ...
                ...

不难看出，EXTI0_IRQHandler 就是中断线0的中断函数，所以，我们把这个函数添加到工程中即可。最好添加到stm32f10x_it.c 这个文件中，方便管理。

可以在这个函数中添加你想要的功能，代码如下：

void EXTI0_IRQHandler(void)
{
  //确保是否产生了EXTI Line中断
	if(EXTI_GetITStatus(EXTI_Line0) != RESET)
	{
		/******/
         //LED闪烁相关代码
		/******/
    //清除中断标志位
		EXTI_ClearITPendingBit(EXTI_Line0);
	}
}
