一、Keil仿真观察引脚

  打开μc/os工程，点击LogicAnalyzer

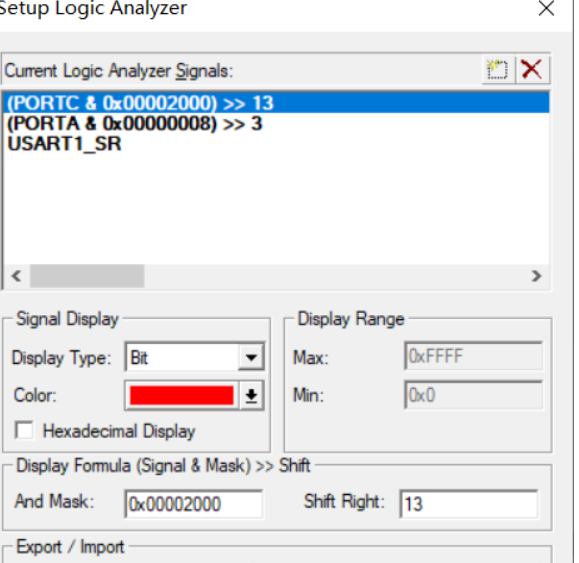

添加引脚

在MDK-ARM下创建一个.ini文件

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

 注意要添加到项目中

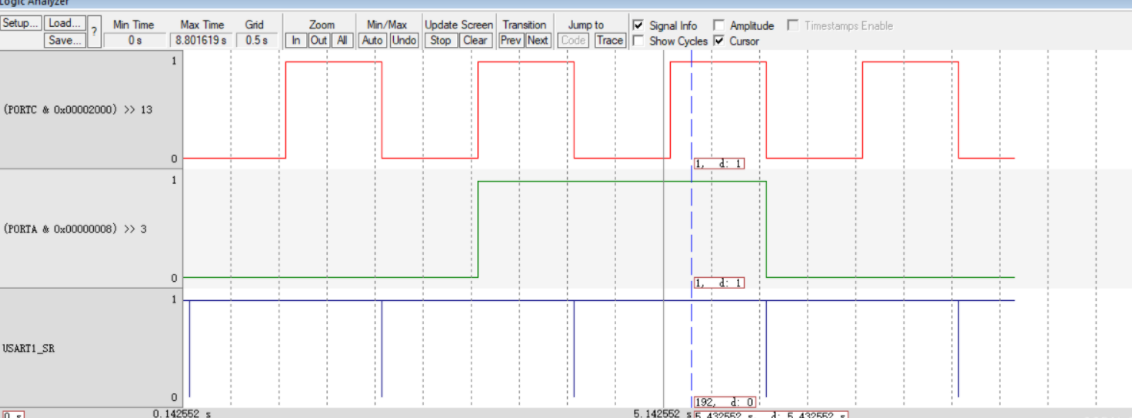

点击运行

二、使用SaleaeLogic16

参考自：(92条消息) Saleae Logic16 逻辑分析仪使用说明_豚-CSDN博客_saleae逻辑分析仪

1.Saleae16逻辑分析仪,界面操作简单,易学,易用,是电子开发人员调试、分析的好工具

2.Saleae16是将采样出来的实时数据送入电脑内存中,应用压缩算法，深度最高可达10G

3.Saleae16可以自动分析多种常用通信协议，直接得到分析数据,其中SaleaeLogic_1.1.15 支持10种协议解释，SaleaeLogic_1.1.16支持17种协议解释,包括: AtmelSWI,Biss ,CAN,DMX-512, I2C, I2S/PCM, JTAG,LIN,Manchester,MDIO,1-Wire,PS/2Keyboard/Mouse,AsyncSerial,Simple Parallel, SPI, UNI/O,USB1.1

4.Saleae16采用资源动态复用，3个通道最高采样率100M，6个通道最高采样率50M，9个通道最高采样率32M，16个通道最高采样率16M

5.Saleae16使用的USB接口，必须是USB2.0接口

6.Saleae16采集的数据可以选择存储， 导出表格，数据显示支持数据显示成为10进制、16进制、二进制、ASCII码，便于进行数据分析和数据比较

7.支持上升沿、下降沿、高电平、低电平等多种触发方式，也可选取多个通道“与逻辑”的关系进行触发选择,方便、实用

8.软件支持多种采集频率和采集深度， 可根据实际应用需求自由结合

9.还支持模拟输出功能，可以对软件本身支持的协议格式进行模拟演试输出

操作

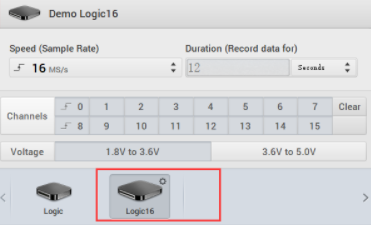

打开之后选择Logic16

 触发方式

使用通道0,1，2，分别将stm32f103c8t6的引脚PA9，PA3，PC13接到通道0，1，2，同时将一个GND接地。 然后设置三个Async Serial。

 运行结果
