前言
在上述实验中，在掌握Keil的仿真调试代码功能之外，也学习使用仪器对代码运行进行故障排查和功能调测。
1) 练习使用示波器去观察LED输出电平和串口通信的波形，分析故障；
2) 分别使用Keil虚拟仿真逻辑仪和 真实逻辑仪(SaleaeLogic16)抓取LED输出电平和串口通信的波形，进行协议分析。
一.实验软件与硬件
keil5，logic1.1.30和真实逻辑仪(SaleaeLogic16)
二、keil仿真使用

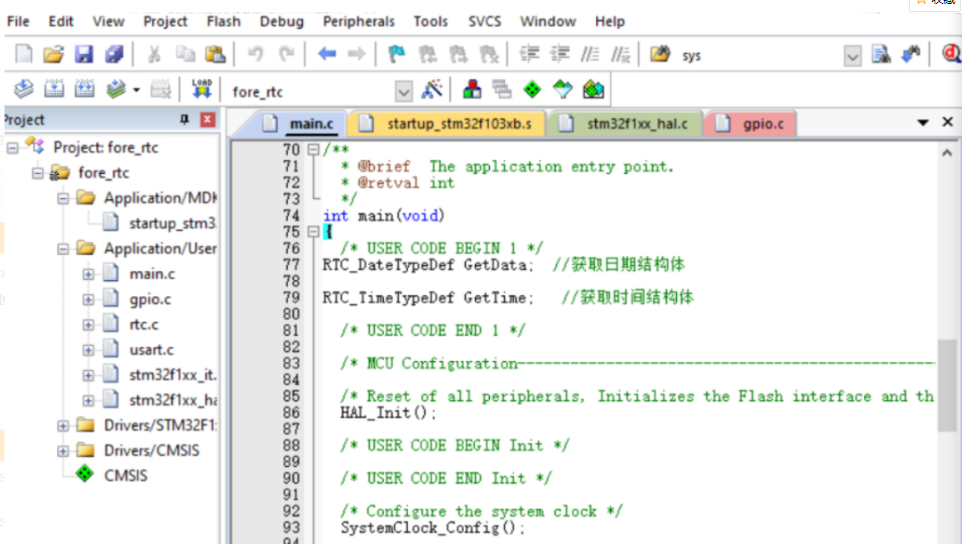

1.打开一个项目

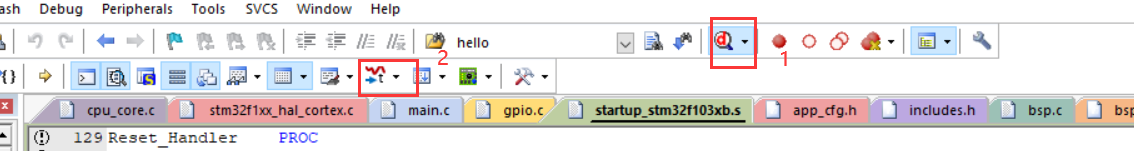

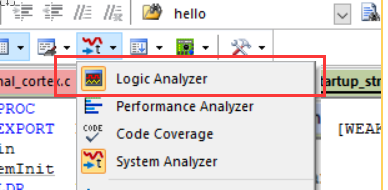

2.点击仿真，进入仿真调试

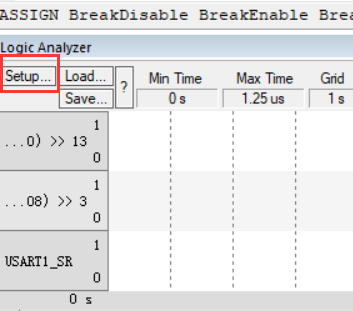

3.点击Setup

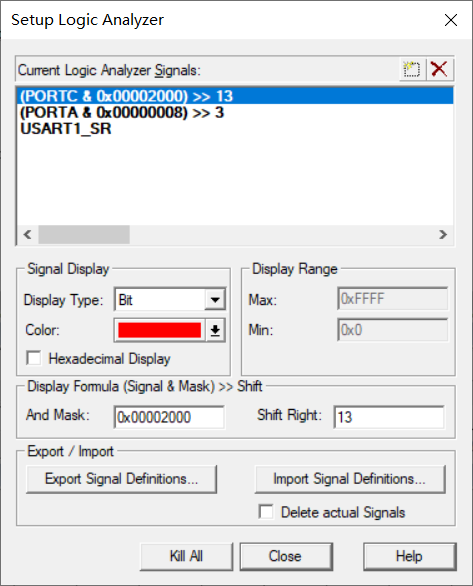

4.添加引脚和串口
5.type改成bit

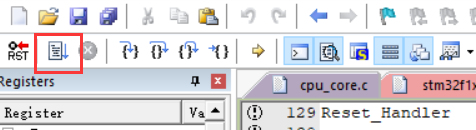

6.点击运行

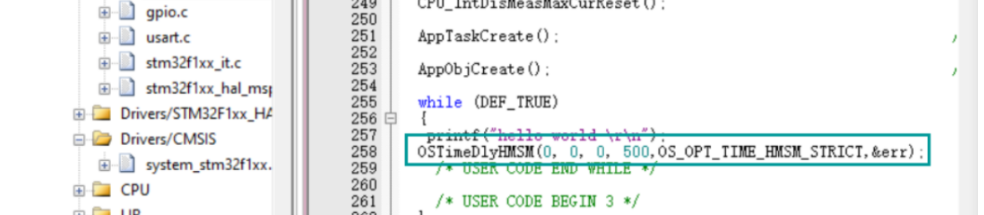

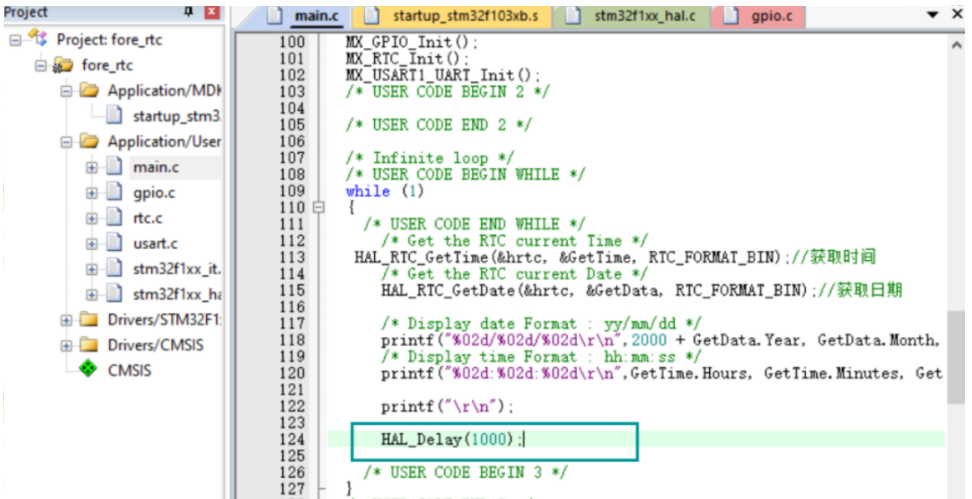

看一下代码里控制发信息的模块，可以看到上面逻辑分析界面的时间间隔与我们代码里基本一致
三、使用真实逻辑仪查看

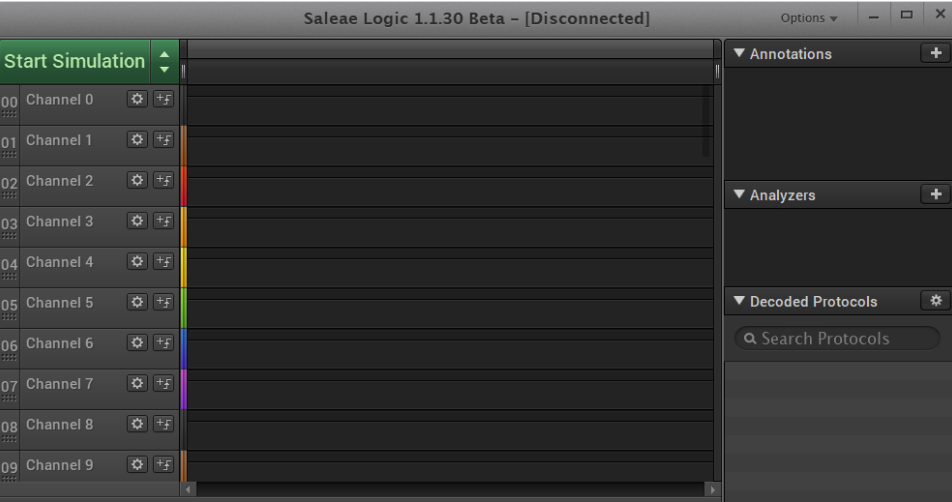

1.打开软件
2.自行选择演示的设备

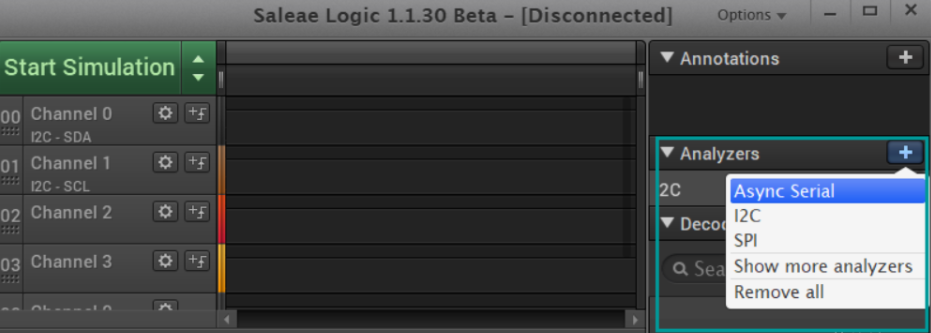

3.如果插入硬件那个按钮就变为start了，点击旁边的analyzers可以分析协议

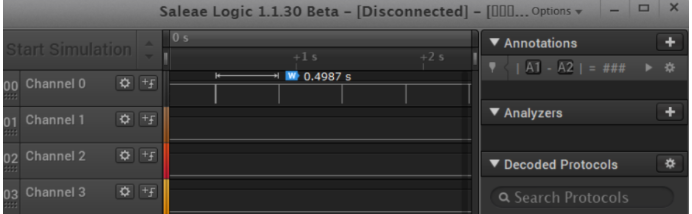

4.运行
5.核对
这与上述使用Keil仿真逻辑分析仪得出结果一致，与代码中的设置也是一致的。
四.总结
使用Keil虚拟仿真逻辑仪和 真实逻辑仪(SaleaeLogic16)抓取LED输出电平和串口通信的波形过程有些许复杂，但是细心使用还是问题不大。
