概述

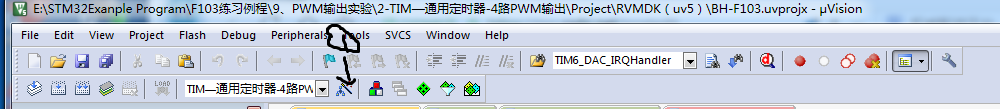

步骤1、点击：options for target(魔术棒)

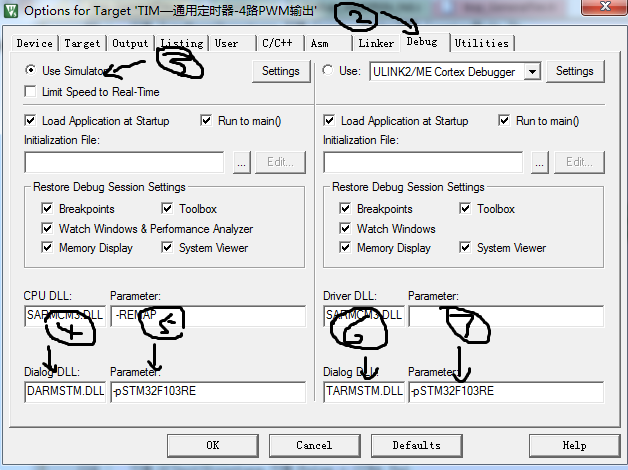

步骤2、点击Debug
步骤3、选择use simulator
步骤4、将上图④、⑥修改为指定值，将⑤、⑦修改为自己芯片的型号
步骤5、进入Debug模式

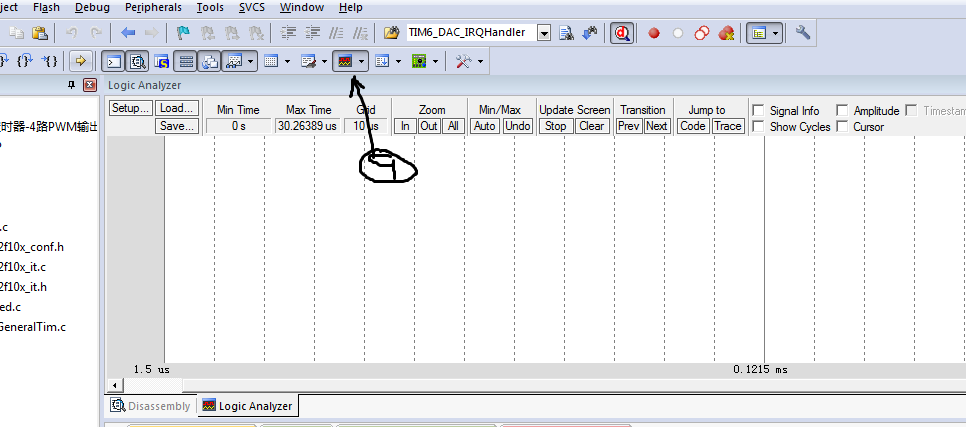

步骤6、点击波形选项

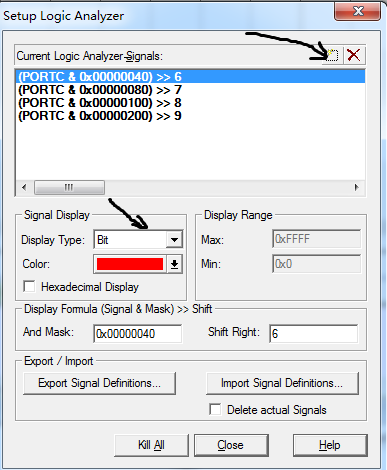

步骤7、点击出现窗口中的Setup选项，添加要观察的IO口
在输入端口是输入 例如要观察PC6、7、8、9，则依次新建输入的是：PORTC.6 PORTC.7 PORTC.8 PORTC.9
如果提示输入的是unknown signal 检查步骤2图中各个选项设置的是否正确 或者检查输入的IO引脚是否合法

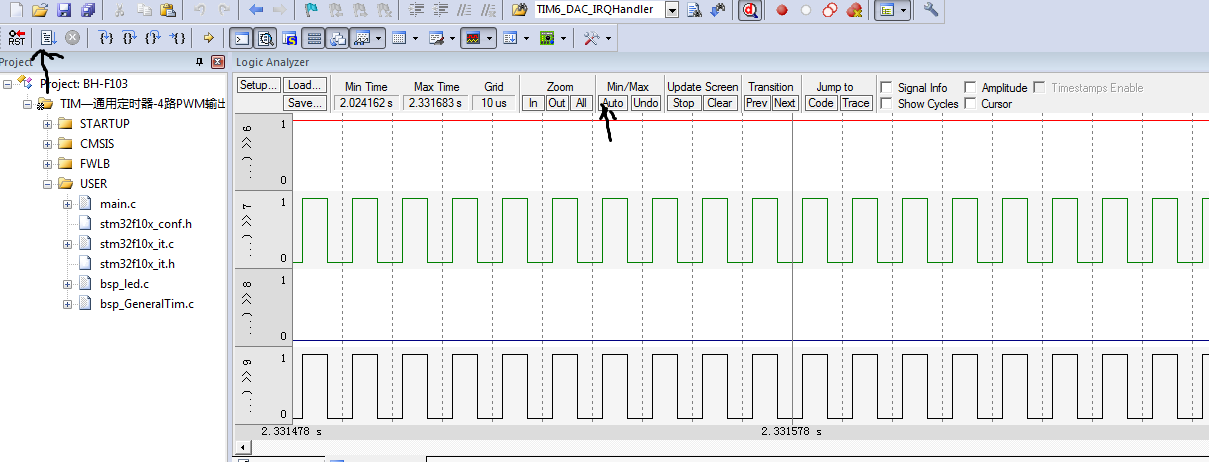

步骤8：
in和out设置波形宽度
