keil的软件逻辑分析仪（ logic analyzer）使用教程

使用keil5.10软件仿真教程以及解决软件仿真无法识别引脚端口问题

用Keil仿真查看PWM输出

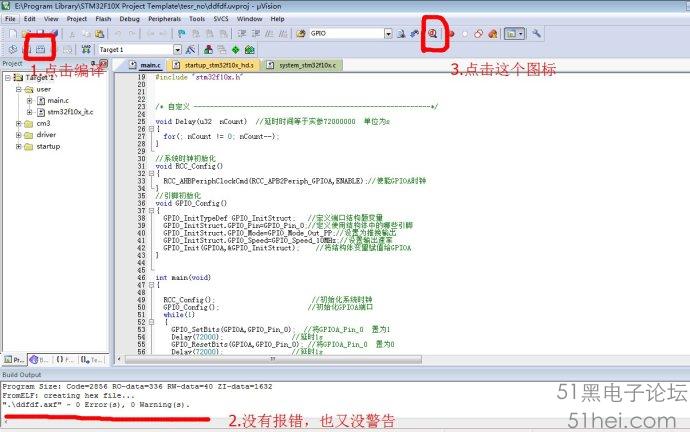

第一步，编译程序，查看编译输出窗口，没有报错，也没有警告，再点击调试按钮

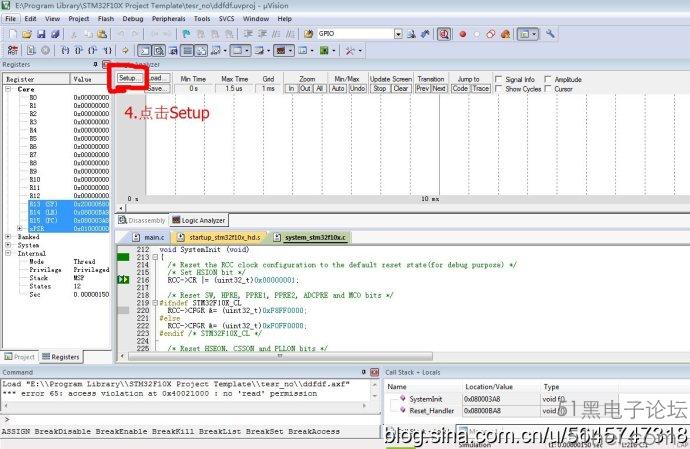

第二步，设置要查看的引脚端口，点击Setup

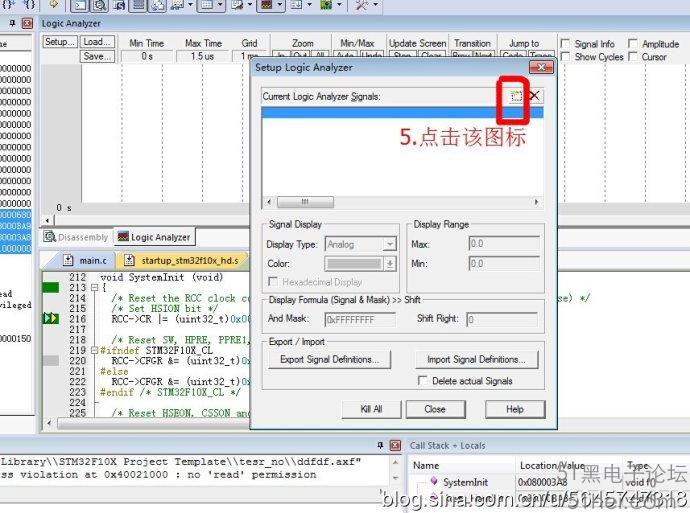

第三步，点击插入

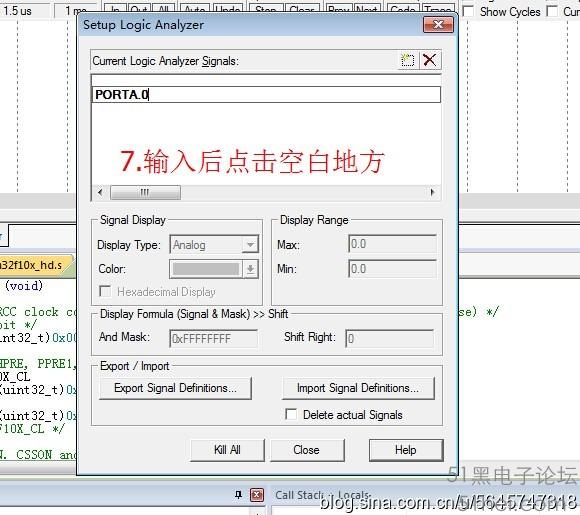

第四步，输入要查看的引脚，例如GPIOA_Pin_0引脚，则输入PORTA.0，注意，A后面有一个小数点，而且都是大写，不能是小写

 或者输入

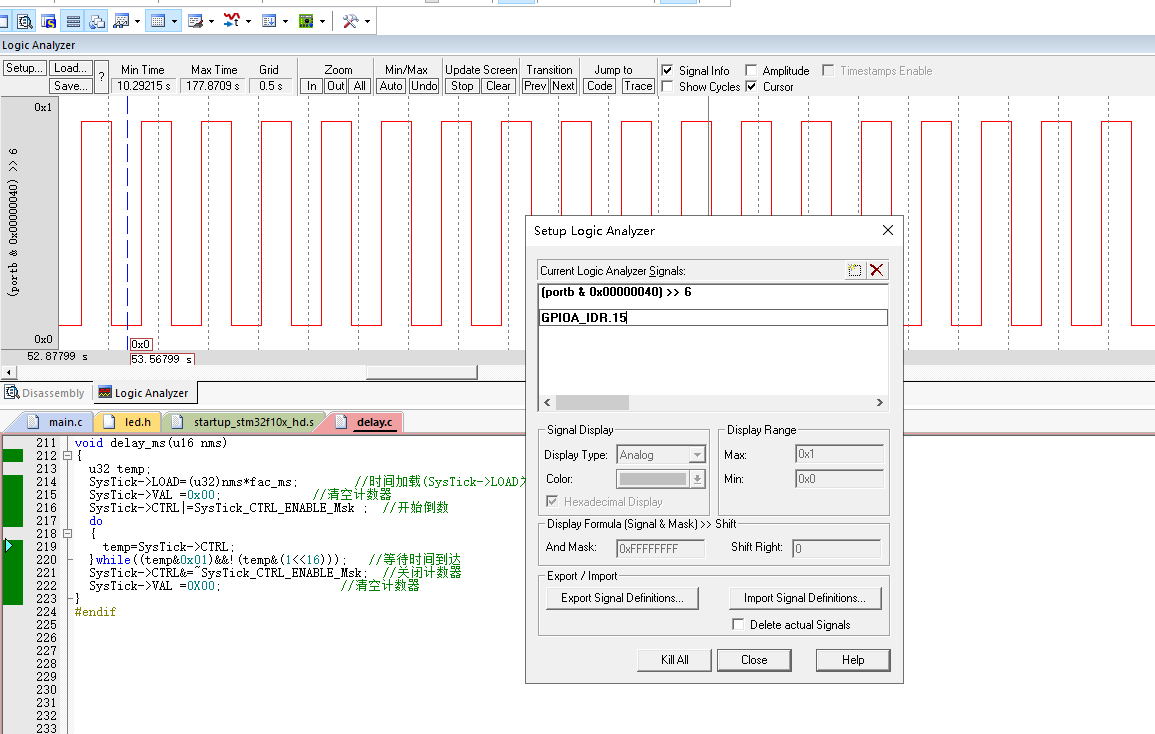

GPIOA_IDR.15    ---->PA15

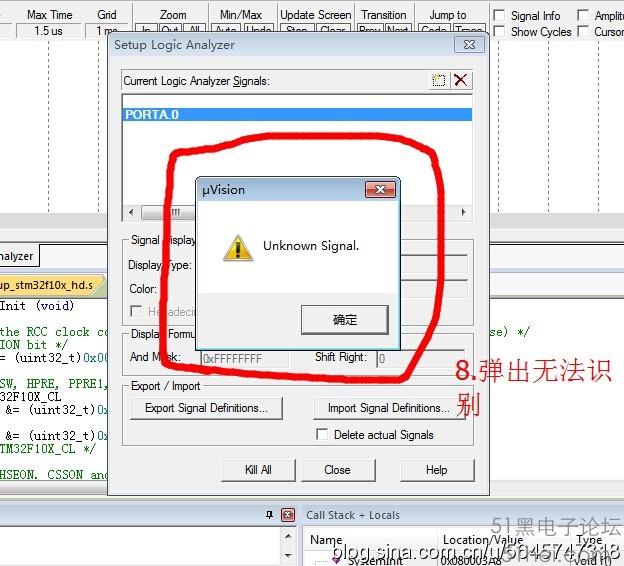

此刻会出现一个错误，软件无法识别我们设置的端口引脚

首先需要在命令行输入：dir vtreg 命令查看有哪些引脚可以被检

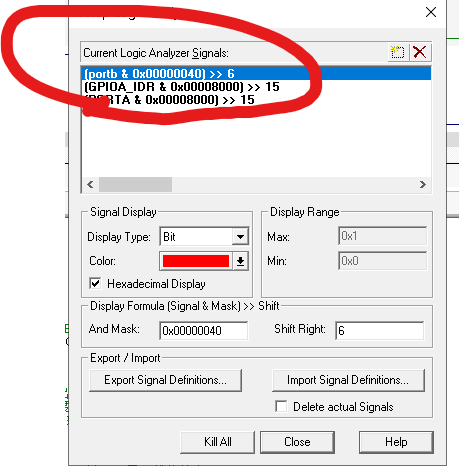

二、软件仿真时，MDK Logic Analyzer添加current logic analyzer signals时显示Unknown Signal

①.首先确定输入格式正确 PXn   就是 输入PORTX.n

X是A，B，C... ；

n就是对应的引脚编号

例程PA6 对应输入就是 PORTA.6

本程序我检测的是PA.15脚，即PORTA口的15脚。然后点击逻辑分析仪面板左上角的setup开始设置，新建插入（红叉叉旁边）直接输入portA.15回车就可以了

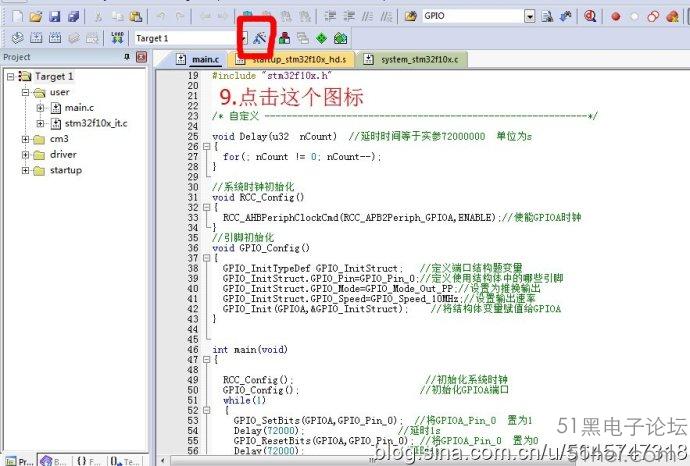

点击图中所示的按钮，设置工程

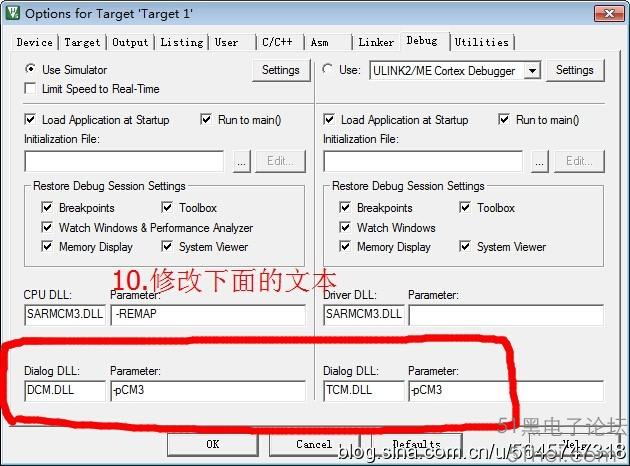

点击Debug标签，转到设置Debug界面，修改里面的文本

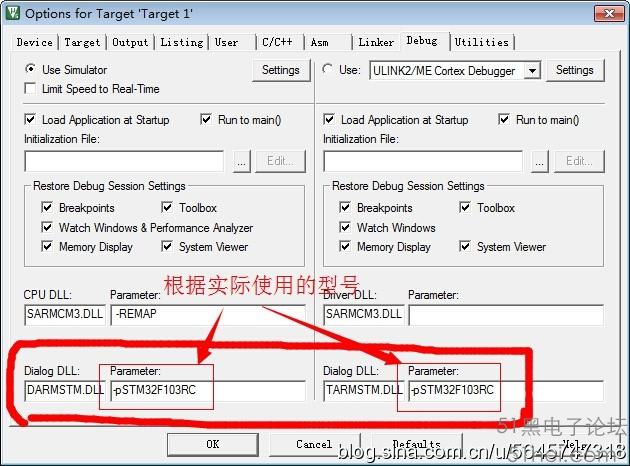

修改为如图所示文本，其中两个方框需要根据实际使用的微控制器型号而改动



设置完成后点击OK
重新设置要查看的端口引脚，点击空白部分，设置完成后，点击Close

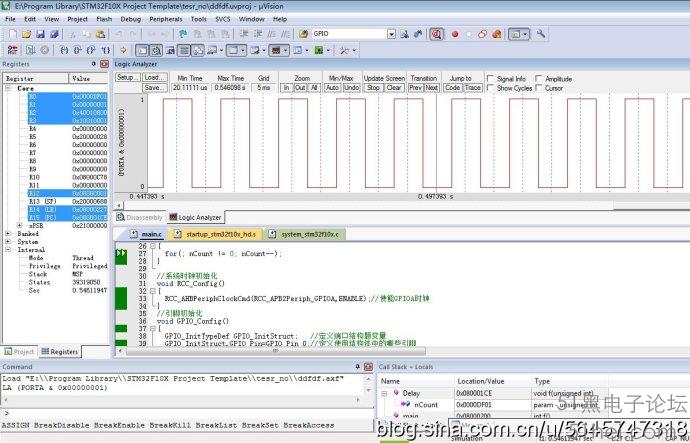

重新回到调试界面，点击全速运行，点击图中的auto使用自动捕获信号功能，即可看到信号波形。

然后再Logic Analyzer的Setup选项里添加你要观察分析的IO，如PORTA.0。开始仿真后会看到逻辑分析窗口出现波形，调整Zoom的In或者Out就可以看到了
