FPGA之边沿检测设计（上升沿，下降沿，双边沿）

98 阅读 0 评论 65 点赞

我是靠谱客的博主眼睛大诺言，这篇文章主要介绍FPGA之边沿检测设计（上升沿，下降沿，双边沿），现在分享给大家，希望可以做个参考。

记录FPGA的小知识点，不断积累自己的技能，想要工作顺利，就得成为大牛。
顺便记录一个边沿检测的口诀，方便记忆，我自己瞎编的^-^。
后反前正是上升，后正前反是下降；就是两个寄存器的前后顺序不一样。
边沿检测的方法都很不相同，是最基础的一部分，可以用打两拍实现，也可以用移位寄存器实现，还有的打三拍，其实两拍就已经足够用，用到的地方也很多，检测脉冲，检测SPI接口的时钟上升沿和下降沿，按键消抖等等都会用到，在此记录一下。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
module pos_neg(

input						i_sys_clk	,
input						i_sys_rst_n	,
input						i_pulse		,//输入脉冲
output					        o_pos	        ,//输出下降沿
output					        o_neg		 //输出上升沿
);

reg						pulse_reg0	;
reg						pulse_reg1	;
wire						data_edge	;

//2022 0126 Mr li
always @(posedge i_sys_clk or negedge i_sys_rst_n)
begin
	if(!i_sys_rst_n)
		begin
			pulse_reg0 	<= 1'b0;
			pulse_reg1	<= 1'b0;
		end
	else
		begin
			pulse_reg0 	<= i_pulse ;
			pulse_reg1	<= pulse_reg0;
		end
end
//后反前正是上升，后正前反是下降，两个向或得双边；
assign	o_pos = ~pulse_reg1 && pulse_reg0;//上升沿
assign	o_neg = ~pulse_reg0 && pulse_reg1;//下降沿
assign	data_edge = o_pos | o_neg	 ;//双边沿

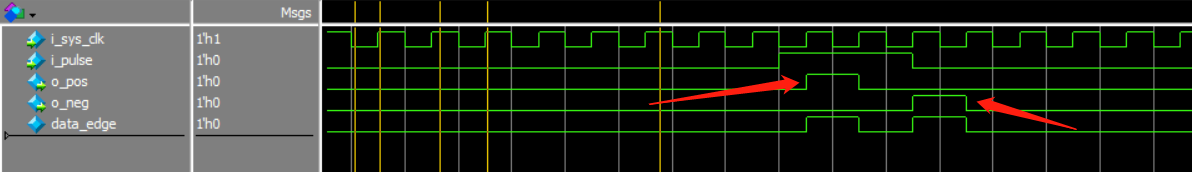

endmodule
