下面是两款能够比较容易实现基于面包板实验的8G1K08系列单片机实验板。
实验板1：8G1K08 SOP16封装
工程文件所在目录：
ADSTCTEST2020Test8G1KSOP16
1. 原理图
▲ 8G1K08-SOP16 实验板原理图
2. PCB

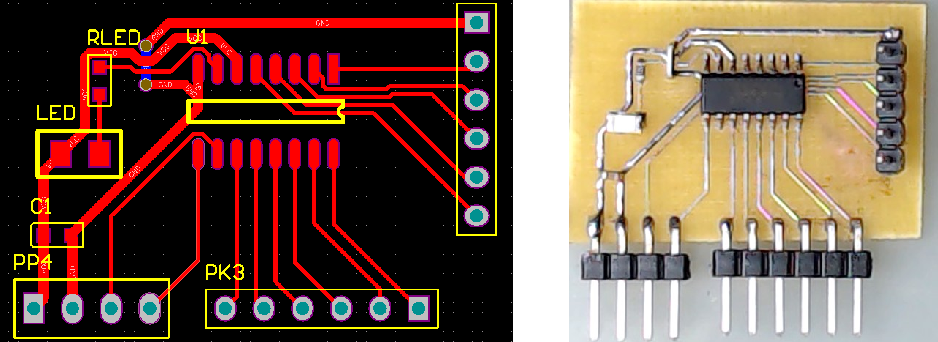

▲ 8G1K08-SOP16 实验电路板
3. 引脚定义
PP4管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | VCC/AVCC/ADC_REF+ |
| 2 | GND/AGND |
| 3 | P3.1/ADC9/TXD |
| 4 | P3.0/ADC8/RXD/INT4 |
PK3管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | P3.7/INT3/TXD_2/CCP2/CCP2_2/CMP+ |
| 2 | P3.6/ADC14/INT2/RXD_2/CCP2_1/CMP- |
| 3 | P3.5/ADC13/T1/T0CLKO |
| 4 | P3.4/ADC12/T0/T1CLK0/ECI_2/CMPO/MOSI_4 |
| 5 | P3.3/ADC11/INT1/MISO_4/I2CSDA_4 |
| 6 | P3.2/ADC10/INT0/SCLK_4/I2CSCL_4 |
PK4管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | GND |
| 2 | RXD2/CCP1/ADC0/P1.0 |
| 3 | TXD2/CCP0/ASDC1/P1.1 |
| 4 | XTALO/MCLKO_2/RXD_3/ADC6/P1.6 |
| 5 | XTALI/TXD_3/ADC7/P1.7 |
| 6 | MCLKO/RST/P5.4 |
实验板2:8G1K08-TSSOP20
设计工程文件：
D:zhuoqingAltiumDesignerSTCTest2020Test8G08
1. 原理图

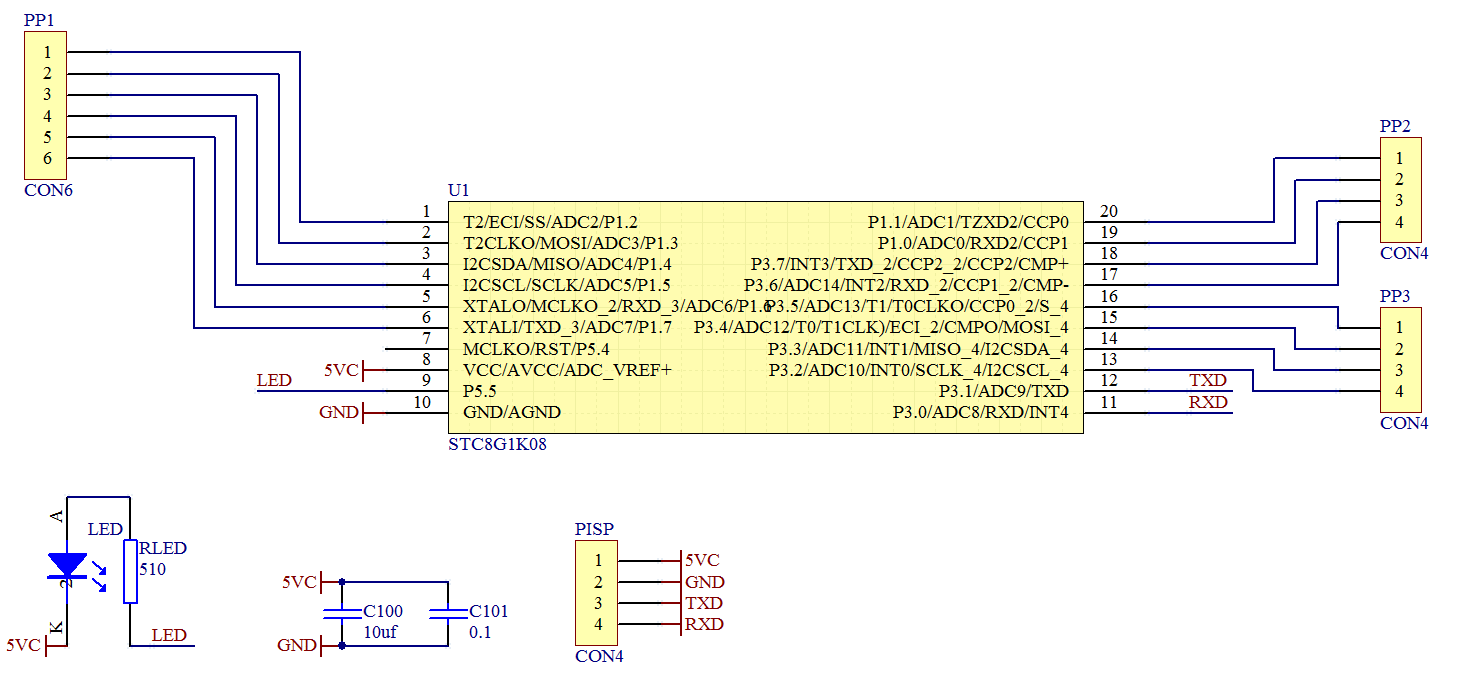

▲ 8G1K08-TSSOP20 原理图
2. PCB图
▲ 8G1K08-TSSOP20 实验电路板
3. 管脚定义
PISP管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | VCC |
| 2 | GND |
| 3 | P3.1/ADC9/TXD |
| 4 | P3.0/ADC8/RXD/INT4 |
PP1管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | T2/ECI/SS/ADC2/P1.2 |
| 2 | T2CLKO/MOSI/ADC9/P1.3 |
| 3 | I2CSDA/MISO/ADC4/P1.4 |
| 4 | I2CSCL/SCLK/ADC5/P1.5 |
| 5 | XTALO/MCLKO_2/RXD_3/ADC6/P1.6 |
| 6 | XTALI/TXD_3/ADC7/P1.7 |
PP2管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | P1.1/ADC1/TXD2/CCP0 |
| 2 | P1.0/ADC0/RXD2/CCP1 |
| 3 | P3.7/INT3/TXD2 |
| 4 | P3.6/ADC14/INT2/RXD_2 |
PP3管脚定义：
| 序号 | 定义 |
|---|---|
| 1 | P3.5/ADC14/T1/T0CLKO |
| 2 | P3.4/ADC12/T0/T1CLK |
| 3 | P3.3/ADC11/INT1/I2CSDA_4 |
| 4 | P3.2/ADC10/INT0/SCLK_4/I2CSCL_4 |
