■ 前言

在电磁铁的磁芯实验 中介绍了 Magnetic Levitation - The Easy Way | Elektor Magazine 中使用继电器线圈做磁悬浮的方式。电路非常简单，制作相对容易。

下面对该实验进行测试，并为今后使用模型建立打下基础。

01单片机电路模块¹

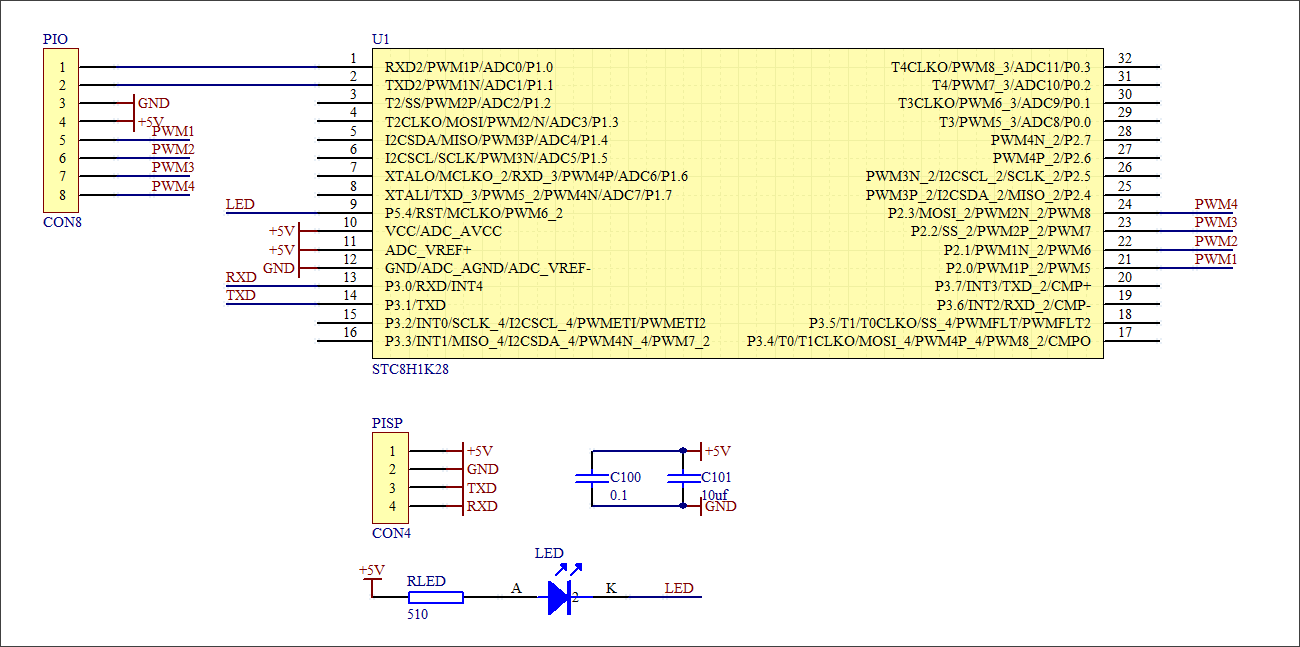

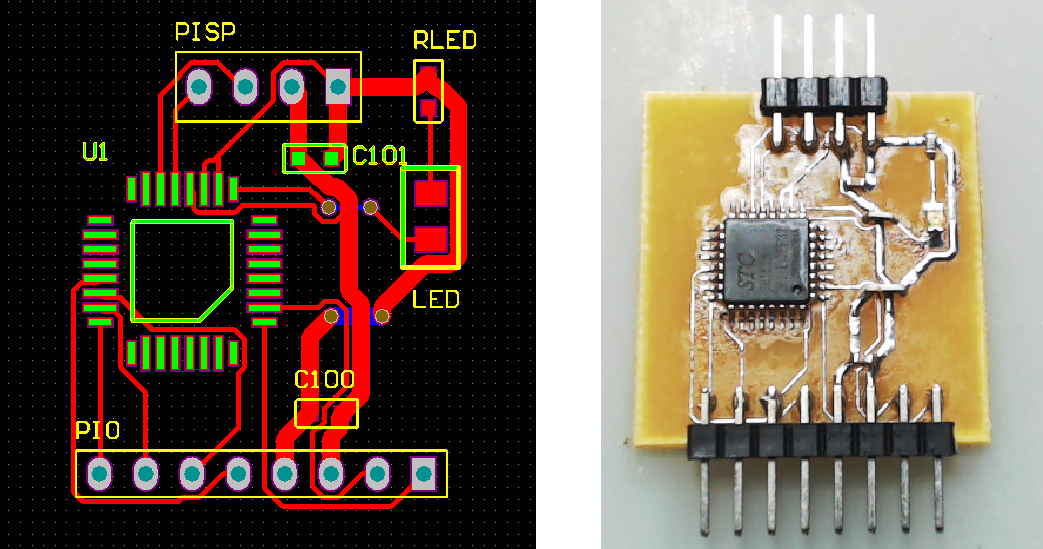

1.电路模块设计

• 用于实验的IO端口功能定义：

★ 调试结论：

在使用PWM输出时，值需要引出 PWM1P

2.单片机软件²

● PWM输出

应用STC8H1K28的PWM1,2输出占空比可调波形，来控制线圈两端的电压。

功率输出部分使用了一款电机驱动MOS板来线圈。

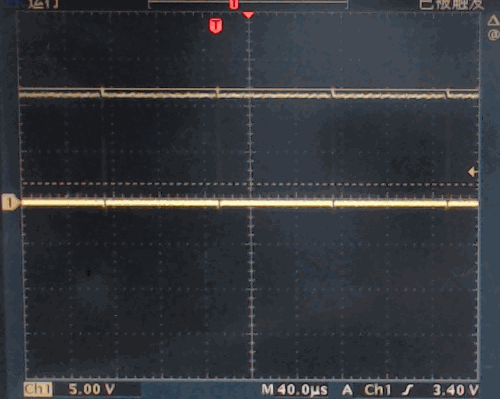

输出PWM信号：

• 频率：10kHz；
• 幅值：12V；
• 占空比：0~100%

02基本测试

1.测试施加电压与A1308的输出

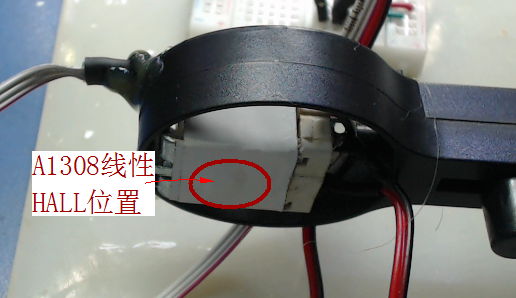

在磁铁下面安装一个A1308线性HALL。测量在线圈施加PWM电压与A1308输出之间的关系。

设置MCU的PWM1,2 与电机驱动板连接、电机驱动板的输出与继电器线圈的连接极性，使得最终，施加的电压越大，HALL的输出越高。如果极性相反，只需要改变MCU与电机接口，或者电机接口与线圈之间的连接顺序即可。

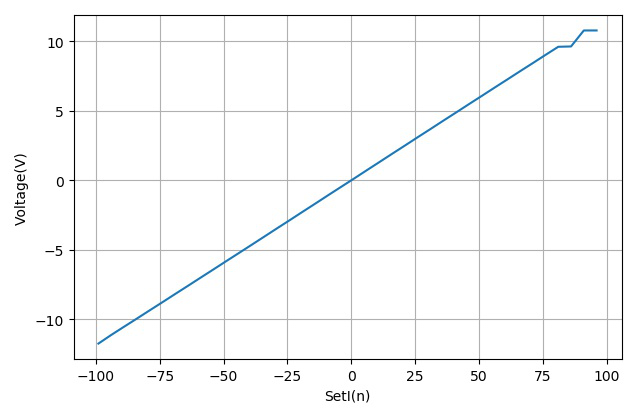

设置SetPWMOut函数，输入参数从-100~100。分别表示施加在继电器两端的电压从-12V到+12V 。

void SetPWMOut(int nRatio) {
    unsigned long lnNumber;
    unsigned char ucNegFlag;
    unsigned int nNumber;
    ucNegFlag = 0;
    if(nRatio < 0) {
        ucNegFlag = 1;
        nRatio = -nRatio;
    }
    if(nRatio >= 100) nRatio = 100;
    lnNumber = PWM1_ARR_2;
    lnNumber *= nRatio;
    lnNumber /= 100;
    nNumber = (unsigned int)lnNumber;
    if(ucNegFlag == 0) nNumber += PWM1_ARR_2;
    else nNumber = PWM1_ARR_2 - nNumber;
    PWM1SetDuty(nNumber);
    PWM2SetDuty(PWM1_ARR_1 - nNumber);
}

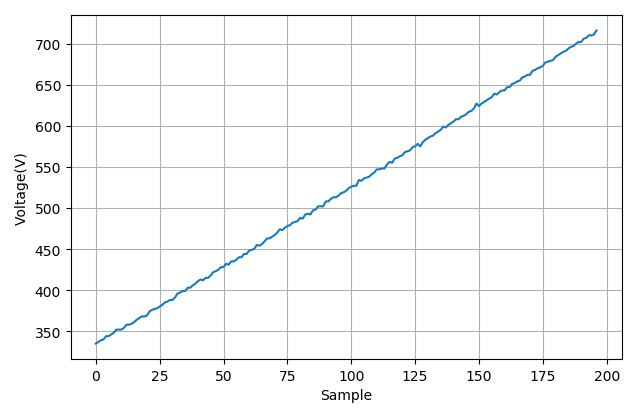

将A1308的输出连接到STM8H1K28的ADC1（注意：不是0），读取AD1308的输出。

03施加反馈控制

从单片机的CH0读入设定电压值。
然后通过比较AD1308的电压值与输入设定电压，进行负反馈控制。

nDelta = ADCConvert() - nADC;
if(nDelta > 0) SetPWMOut(-99);
else SetPWMOut(99);

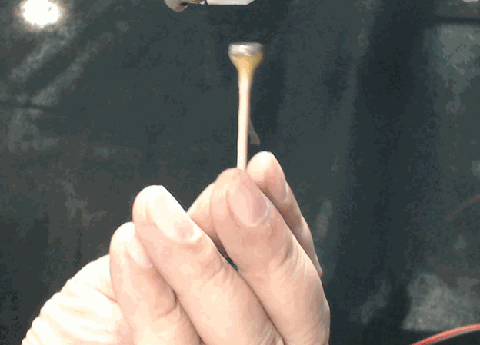

※ 结论

对于使用继电器线圈制作电磁悬浮的小实验进行实验，初步验证了该方式的可行性。遗留一下问题为今后实验所证实， 对该实验中的各个器件进行数学建模，寻找悬浮稳定参数建立理论分析。
