我是靠谱客的博主殷勤高山，这篇文章主要介绍基于stc51开发板的基础实验——按键控制灯，现在分享给大家，希望可以做个参考。

这个是本次实验的板子，在网上（某宝，某鱼，某东等）都能买到。不贵，也就是十几块钱，对与新手和小白来说，性价比很高。

1.了解按键控制灯的原理

原理：按键和灯不是我们传统理解的思维，传统按键和灯是在同一个电路中的。而我们单片机编程按键

和灯是分开的两个电路，通过单片机作为媒介来处理数据，通过逻辑来实现按键控制灯。

2.通过查询法进行按键控制灯

怎么知道 sw1 按键被按下

KEY1 位置和 GND 接通，表现为低电平，值为 0

怎么知道 sw1 按键没有被按下

KEY1 位置通过上拉电阻到 5V ，表现为高电平，值为 1

图a1

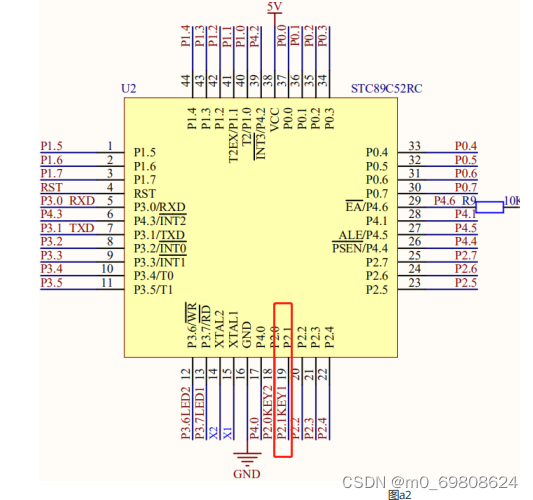

通过图 a2 得知

同理 LED 的分析，

KEY1 接到 STC89C52RC 的 P2.1 口，我们只要不断检测 P2.1 口的值（ 0- 按下， 1- 松开）就知道按键是

否被按下。

3.接下来就要用代码进行实践

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
#include "reg52.h"


sbit key1=P2^1;
sbit key2=P2^0;
sbit led1=P3^7;
void Delay100ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 180;
	j = 73;
	do
	{
		while (--j);
	} while (--i);
}





void main()
{
	int ledmark=0;
	led1=1;
	//查询法检测，是否被按下
	while(1)
	{
		if(key1==0)
		{
			Delay100ms()	;
			if(key1==0)
			ledmark=1;
		}


			//灯亮，给一个P3.7低电平

		if(key2==0)
		{
			//灯灭，给一个P3.7高电平
			ledmark=0;}

	if(ledmark==0)
	{
		led1=1;}
	else {
		led1=0;}

}
	}
