概述

A—–(B1-B2)—–(C1-C2)——-E

如上拓扑图为例，B1和B2是路由器B上的两个接口，C1和C2是路由器C上的两个接口，A和E是PC，由主机A向主机E发送数据包，那么在主机A形成的数据包的目的IP就是E的IP，源IP就是主机A的IP地址，目标MAC地址就是B1的MAC地址，源MAC地址就是A的MAC地址

由A发给路由器B，B经过重封装后，源IP和目标IP是不变的，源MAC地址变成B2的MAC地址，目标MAC地址变成C1的MAC地址，封装完成发送给路由器C，路由器C接收到数据包后和B做的操作是一样的，源IP和目标IP的不变的，源MAC地址变成C2的MAC地址，目标MAC地址变成主机E的MAC地址，然后发送给主机E，这样E就收到了这个数据包，当恢复数据包的时候就是把收到的数据包的源IP地址（主机A的IP地址）和源MAC地址（接口C2的MAC地址）作为他的目标IP和目标MAC地址

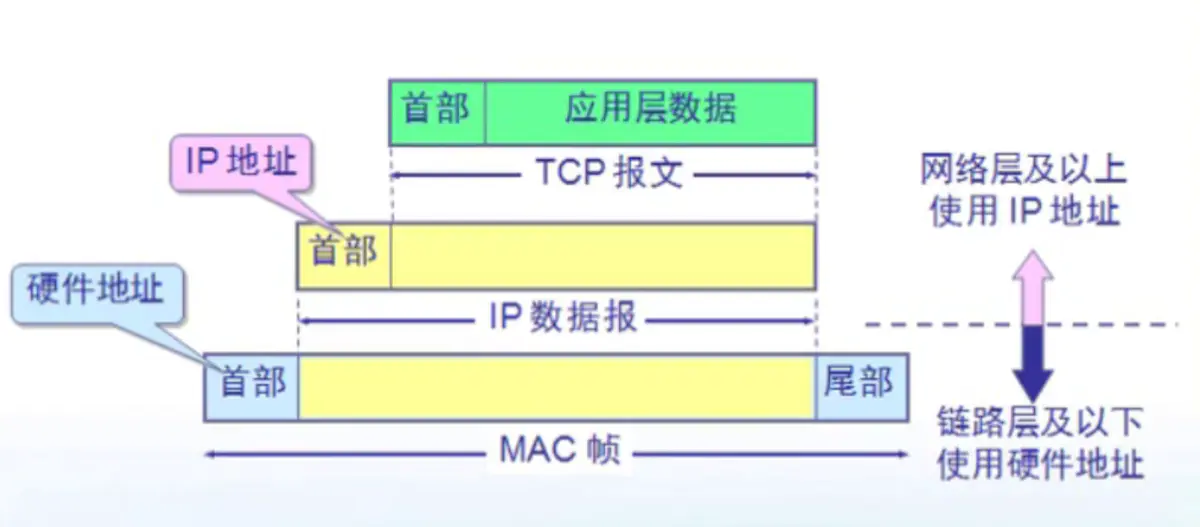

在这里插入图片描述

帧格式
ARP/RARP帧格式

以太网目的地址：目的主机的硬件地址。目的地址全为1的特殊地址是广播地址。
以太网源地址：源主机的硬件地址。
帧类型：对于ARP协议，该字段为0x0806。对于RARP协议，该字段为0x8035。
硬件类型：表示硬件地址的类型。值为1时表示以太网地址。也就是说ARP协议不仅仅应用于以太网协议，还可以支持别的链路层协议。
协议类型：表示要映射的协议地址类型。值为0x0800时表示IP协议。
硬件地址长度：与硬件类型对应的硬件地址的长度，以字节为单位。如果是以太网，则是6字节（MAC长度）。
协议地址长度：与协议类型对应的协议地址长度，以字节为单位。如果是IP协议，则是4字节（IP地址长度）。
操作类型（op）：四中操作类型。ARP请求（1），ARP应答（2），RARP请求（3），RARP应答（4）。
发送端硬件地址：如果是以太网，则是源主机以太网地址，此处和以太网头中的源地址对应。
发送端协议地址：如果是IP协议，则表示源主机的IP地址。
目的端硬件地址：如果是以太网，则是目的以太网地址，和以太网头中的目的地址对应。
目的端协议地址：如果是IP协议，则表示源主机要请求硬件地址的IP地址。
对应ARP请求包来说，目的端的硬件地址字段无须填充，其他字段都需要填充。对于ARP回复包来说，所有字段都需要填充。
APR请求包是广播的，但是ARP应答帧是单播的。

以太网数据报最小长度是60字节（14字节的以太网头，不包含4字节的FCS），ARP数据包长度为42字节（14字节的以太网头和28字节的ARP数据），需要加入填充字符到以太网最小长度要求：60字节。
