概述

现在想让STM32 W5500通过HTTP Client POST的方式提交数据到远程服务器，并接收服务返回的JSON格式数据，解析和处理。

实现以上功能，需要具备几个条件：

1、STM32 W5500的基础配置，使得PC和W5500在同一个局域网内，PC可以PING通W5500。

2、STM32 W5500的TCP Client可以成功发数据，HTTP协议是基于TCP协议之上封装的协议。

3、远程服务器接口可以访问，可以通过POSTMAN工具先测试。

4、使用WireShark工具，追踪POSTMAN访问服务接口的报文数据，以及返回的报文数据。

STM32 W5500的基础配置和TCP Client我已具备条件，下面看下远程服务器接口是否可以访问：

Header部分：

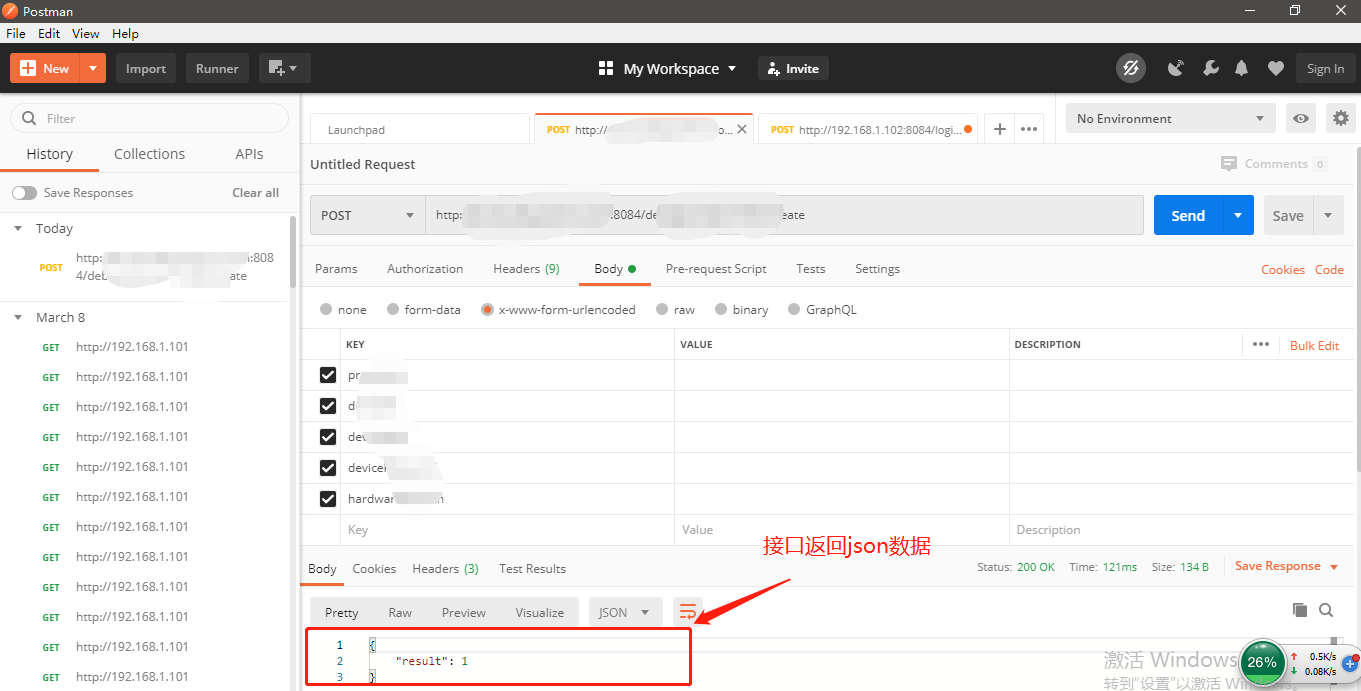

Request Body和Response Body

接口返回了JSON 结构数据，说明接口是可以访问的。

打开WireShark工具，追踪一下POSTMAN访问的流数据，以及服务器返回的响应报文数据。

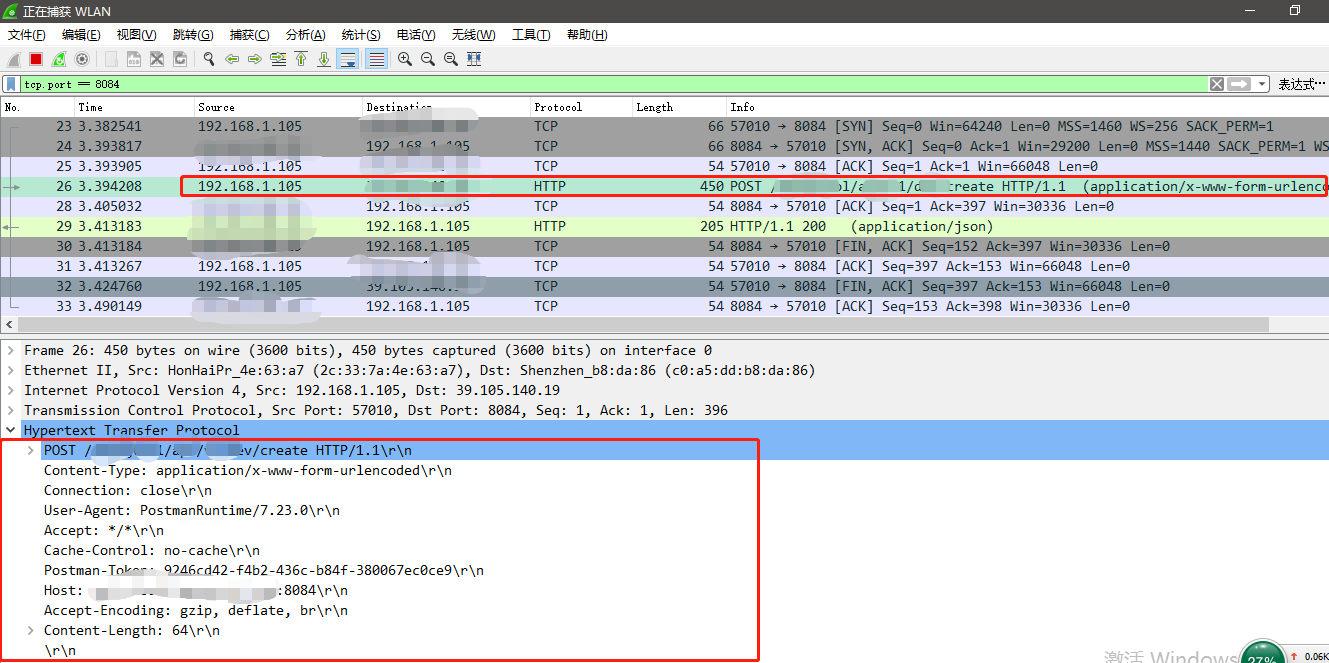

请求数据的追踪

接口返回的报文数据追踪

基础准备工作已经做好，那么STM32 W5500 Http Client POST请求的实现，由于一些信息比较敏感，对代码做了处理：

httppost.c

#ifndef __HTTPPOST_H
#define __HTTPPOST_H
#include "httppost.h"
#endif

u16 func_pack_httppost_body(char *buff_body, char *productId, char *deviceSn, char *deviceMac, char *devicePassword, char *hardwareVersion)
{
	u16 len;
	len = sprintf(buff_body, "a=%s&b=%s&c=%s&d=%s&e=%s",
		productId, deviceSn, deviceMac, devicePassword, hardwareVersion);
	return len;
}

u16 func_pack_httppost_head_body(char *buff_post, char *url_tail, u8 *host, u16 port, char *body, u16 body_len)
{
	u16 len;
	len = sprintf(buff_post, "POST %s HTTP/1.1rn"
		"Connection: closern"
		"User-Agent:W5500rn"
		"Content-Type:application/x-www-form-urlencodedrn"
		"Host: %d.%d.%d.%d:%drn"
		"Content-Length: %drnrn"
		"%srn", url_tail, host[0], host[1], host[2], host[3], port, body_len, body
	);
	return len;
}

static u16 local_port = 50000;

u8 func_http_post(u8 sock_no, u8 *rip, u16 port, char *buf_post, u16 len_post,char *buf_recv, u16 *len_recv, u16 timeout_ms)
{
	u16 cnt, len;
	char *body_cont;
	cnt = 0;

	for(;;)
	{
		switch(getSn_SR(sock_no))
		{
			case SOCK_INIT:
				connect(sock_no, rip, port);
			break;
			case SOCK_ESTABLISHED:
				send(sock_no, (u8*)buf_post, len_post);
				if(getSn_IR(sock_no) & Sn_IR_CON)
				{
					setSn_IR(sock_no, Sn_IR_CON);
				}
				len = getSn_RX_RSR(sock_no);
				if(len > 0)
				{
					memset(buf_recv, 0, len_post);
					len = recv(sock_no, (u8*)buf_recv, len);
					body_cont = strstr((char*)buf_recv, "HTTP/1.1 200");
					if(body_cont == NULL)
					{
						return 2;
					}
					body_cont = strstr((char*)buf_recv, "rnrn");
					if(body_cont != NULL)
					{
						len = strlen(body_cont) - 4;
						memcpy(buf_recv, body_cont + 4, len);
						buf_recv[len] = '';
						*len_recv = len;
						close(sock_no);
						return 0;
					}
				}
			break;
			case SOCK_CLOSE_WAIT:
				close(sock_no);
			break;
			case SOCK_CLOSED:
				socket(sock_no, Sn_MR_TCP, local_port++, Sn_MR_ND);
				if(local_port > 64000)
				{
					local_port = 50000;
				}
			break;
		}

		cnt ++;
		if(cnt >= timeout_ms)
		{
			close(sock_no);
			return 1;
		}
		delay_ms(1);
	}
}

测试的主函数代码：

#ifndef __STM32F10X_H
#define __STM32F10X_H
#include "stm32f10x.h"
#endif

#ifndef __Z_UTIL_TIME_H
#define __Z_UTIL_TIME_H
#include "z_util_time.h"
#endif

#ifndef __Z_HARDWARE_LED_H
#define __Z_HARDWARE_LED_H
#include "z_hardware_led.h"
#endif

#ifndef __Z_HARDWARE_SPI_H
#define __Z_HARDWARE_SPI_H
#include "z_hardware_spi.h"
#endif

#ifndef __Z_HARDWARE_USART2_H
#define __Z_HARDWARE_USART2_H
#include "z_hardware_usart2.h"
#endif

#include "w5500.h"
#include "socket.h"
#include "w5500_conf.h"
#include "dhcp.h"
#include "dns.h"

#ifndef __HTTPPOST_H
#define __HTTPPOST_H
#include "httppost.h"
#endif

char buf_send[2048];
char buf_cont[256];

int main(void)
{
	DHCP_Get dhcp_get;
//	u8 buf_recv[1536] = {0, };

	u16 len, recv_len;
	u8 res;

	uint8 mac[6];
	u8 remote_ip[4] = {192, 168, 1, 109};
	u16 port = 8084;

	init_led();

	init_system_spi();
	func_w5500_reset();

	init_hardware_usart2_dma(115200);

	getMacByLockCode(mac);
	setSHAR(mac);

	sysinit(txsize, rxsize);
	setRTR(2000);
  setRCR(3);

	//USART DMA problem 2byte missing
	func_usart2_dma_send_bytes(mac, 2);
	delay_ms(100);

	//DHCP
	for(;func_dhcp_get_ip_sub_gw(1, mac, &dhcp_get, 500) != 0;);
	if(func_dhcp_get_ip_sub_gw(1, mac, &dhcp_get, 500) == 0)
	{
		setSUBR(dhcp_get.sub);
		setGAR(dhcp_get.gw);
		setSIPR(dhcp_get.lip);
	}

	len = func_pack_httppost_body(buf_cont, "", "", "", "", "");

//	pack http message
	len = func_pack_httppost_head_body(buf_send, "/a/b/c/d/create", remote_ip, port, buf_cont, len);

//	res = func_httpc_post(0, remote_ip, port, buf_send, len, buf_send, &recv_len, 1000, 5000);
	res = func_http_post(0, remote_ip, port, buf_send, len, buf_send, &recv_len, 1000);
	if(res == 0)
	{
		func_usart2_dma_send_bytes((u8*)buf_send, recv_len);
	}

	for(;;)
	{

		func_led1_on();
		delay_ms(1000);
		func_led1_off();
		delay_ms(1000);

	}
}

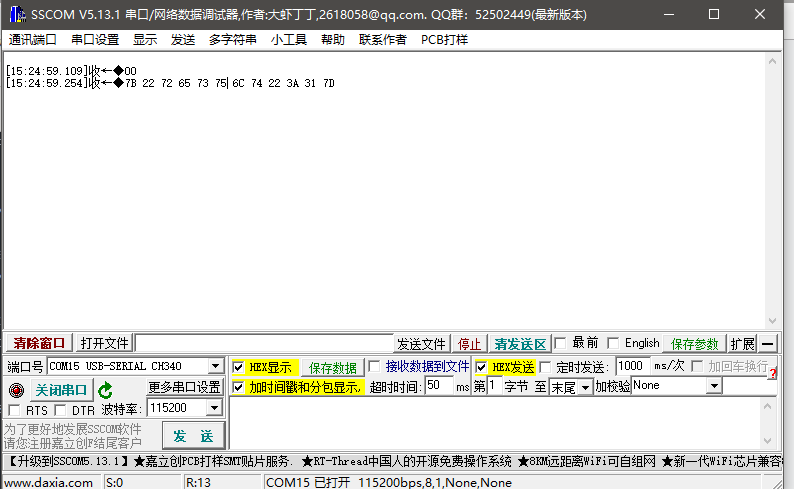

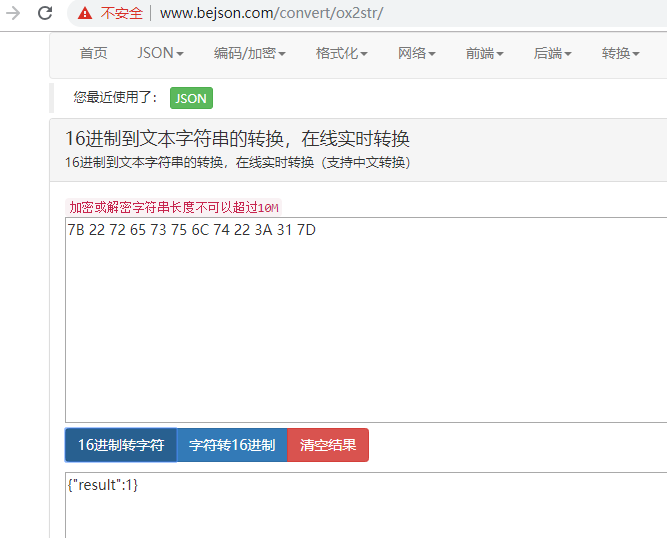

测试的结果，解析报文的body，并通过串口打印出来：
