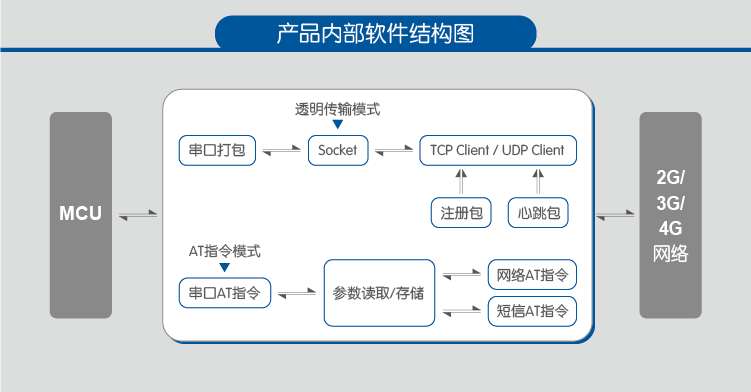

DTU是无线数据传输模块,采用2G，3G，4G网络,将本地串口数据经DTU打包成TCP或者UDP数据进行远程传输的设备。使用方便.已经在各行业远程数据传输,设备监控等领域大量应用。如智能仪器仪表、智能传感器、数据终端、RTU、触摸屏、工控机等设备。塔石DTU工作原理软件内部结构图如下：

DTU通信模式

按通信方式分类，DTU一般采用的通信方式有GPRS/4G/NB-IoT/LoRa/WiFi等等，客户可根据自己的应用场景选择最佳的通信方式；按接口类型分类，DTU一般支持RS485、RS232、I/O等接口，客户可根据自己前端采集设备的接口选择合适的接口类型。另外，还有一种嵌入式DTU，它功能上和通用DTU差不别不大，主要区别在于没有外壳，是一块可嵌入的主板，客户可对接集成到自己的前端采集设备中。

DTU工作流程

正确装上具有上网功能的SIM卡；

正确接上电源线、RS485/RS232数据线；

正确配置DTU工作参数，如IP地址、端口号等；

与主站用户软件正常数据通讯，读取有关所需的终端数据。

DTU工作原理

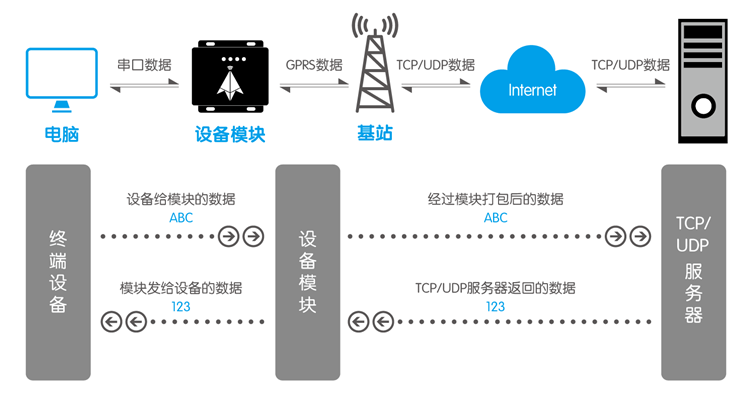

串口设备(可以是各种仪表/PLC/单片机/PC等)，通过RS232或RS485/RS422接口与 DTU终端相连，用户串口设备发送的数据通过 DTU终端的内部嵌入式处理器对数据进行网络协议封装后通过无线网络发送到数据中心。数据中心通过轮询技术可了解每个设备的状态。

用户的串口设备，可以通过本模块发送数据到网络上指定的服务器。模块也可以接收来自服务器的数据，并将信息转发至串口设备。

用户不需要关注串口数据与网络数据包之间的数据转换过程，只需通过简单的参数设置，即可实现串口设备与网络服务器之间的数据透明通信。
