P5 STM32的定时器开发基础

一，STM32常见的定时器资源

1.系统嘀嗒定时器 SysTick
 这是一个集成在Cortex M3内核 当中的定时器，它并不属于芯片厂商的外设，也就是说使用ARM内核的不同厂商，都拥有基本结构相同的系统定时器。主要目的是给RTOS提供时钟节拍 做时间基准。
2.看门狗定时器 WatchDog
3.实时时钟RTC
4.基本定时器:TIM6、TIM7
5. 通用定时器: TIM2、TIM3、TIM4、TIM5
 在基本定时器的基础上，实现输出比较、输入捕获、PWM生成、单脉冲模式输出 等功能。这类定时器最具代表性，使用也最广泛。
6.高级定时器: TIM1、TIM8

二，STM32通用定时器的重要知识点

1.STM32的通用定时器是一个通过 可编程预分频器 (Prescaler)驱动的16位自动重装主计数器 (Counter Period） 构成。可以对内部时钟或触发源以及外部时钟或触发源进行计数。
2.通用定时器的基本工作原理:
 首先，定时器时钟信号送入16位可编程预分配器（Prescaler)，该预分配器系数为0～65535之间的任意数值。预分配器溢出后，会向16位的主计数器(Counter Period）发出一个脉冲信号。
预分频器，本质上是一个加法计数器 ，预分频系数实际上就是加计数的溢出值。
3.定时器发生中断时间的计算方法 :
 定时时间= (Prescaler+1 ) X(Counter Period+1)X1/定时器时钟频率

三，STM32CubeMX中关于TIM的配置

时钟信号32MHz，每隔500ms翻转一次PB9的输出电平。

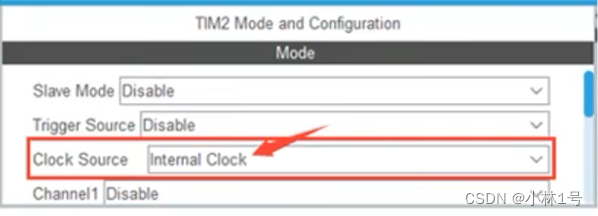

【1】设置Clock Source时钟源。

【2】设置Prescaler和Counter Period参数。

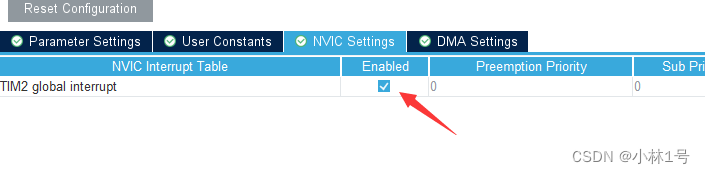

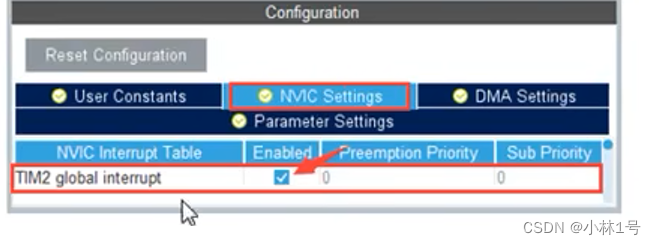

【3】设置NVIC嵌套向量中断控制器。

四，中断服务函数的编写

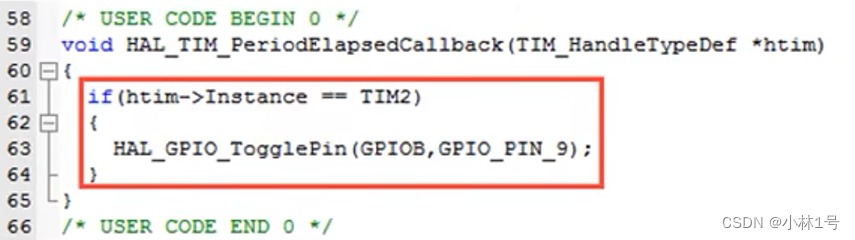

1.定时器溢出回调函数

2.用户重写定时器溢出回调函数，实现具体的中断逻辑处理

3.在main()中启动相应的定时器

五，实训：外部中断信号控制LED灯开关

 [1]利用TIM2实现间隔定时，每隔0.2秒将LED1（PB3) 的开关状态翻转。
 [2]利用TIM3实现间隔定时，每隔1秒将LED2（PB4) 的开关状态翻转。
 [3]修改TIM2的初始化代码，改为每隔0.5秒将LED1的开关状态翻转。

1.在STM32CubeMX中做好前期准备

①新建工程，选择芯片

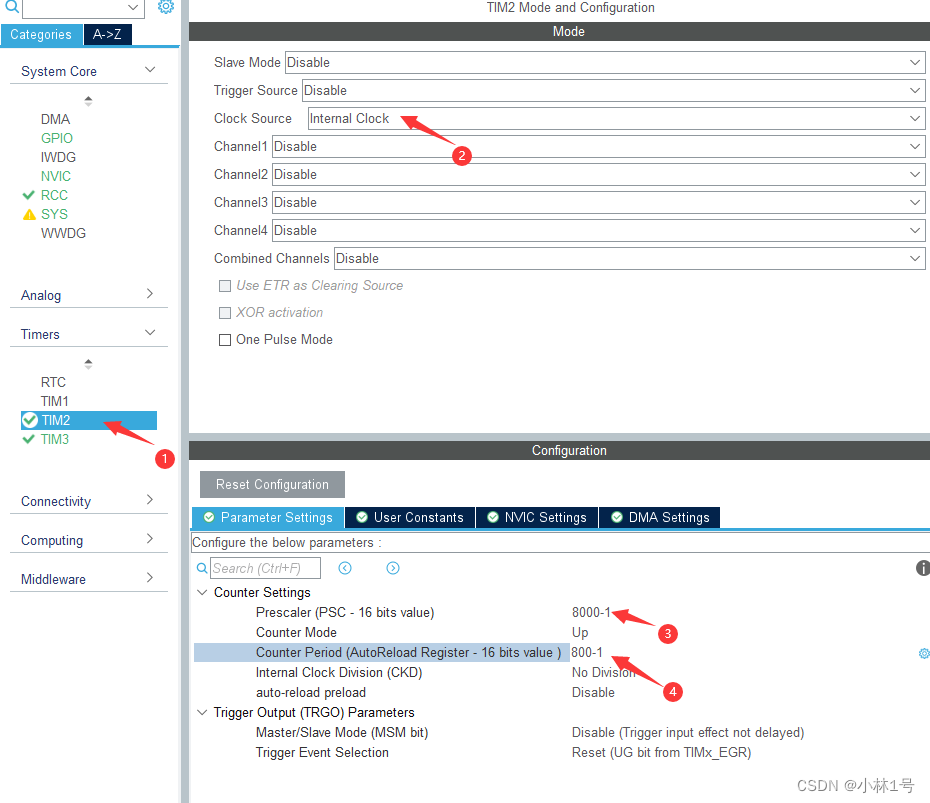

②配置基本参数（下图是配置TIM2时间间隔0.2s，要设时钟树为32MHZ才行）

 LED1,LED2的相关设置不再赘述

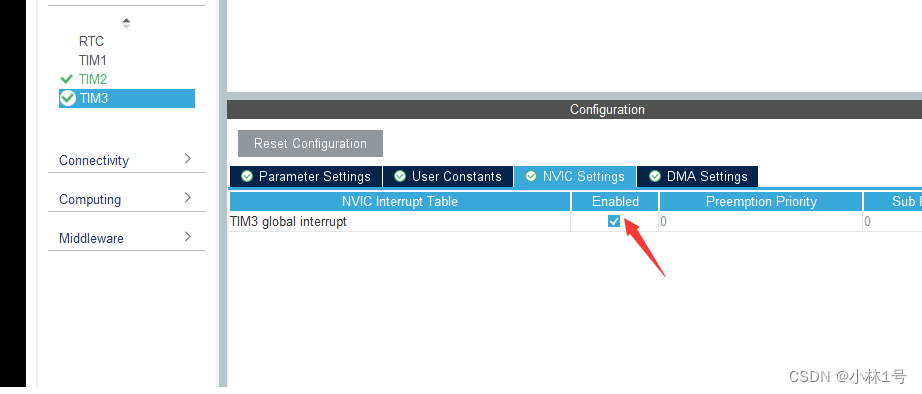

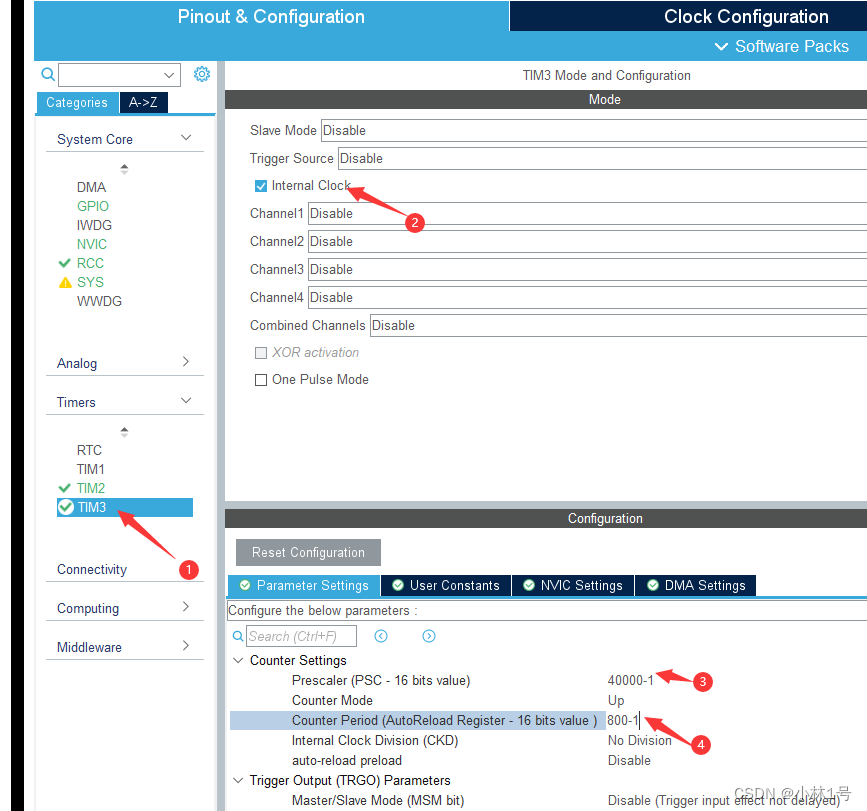

设置定时器3为间隔1s

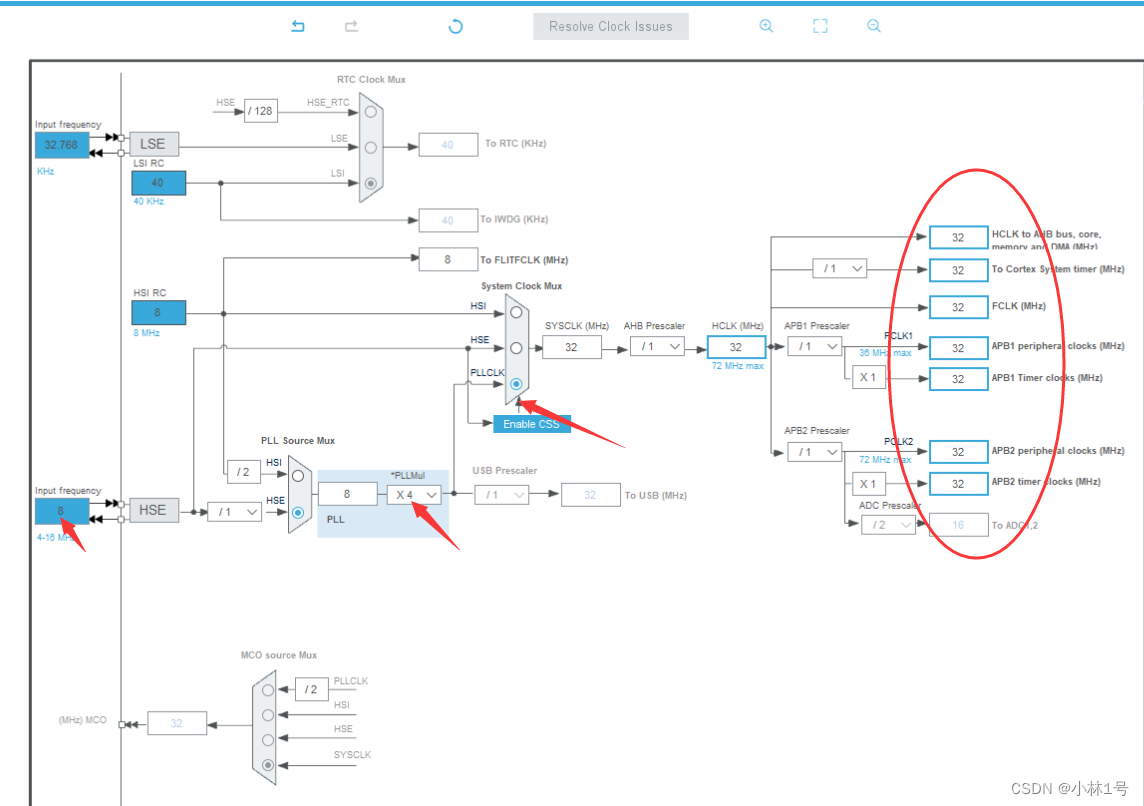

③配置时钟树

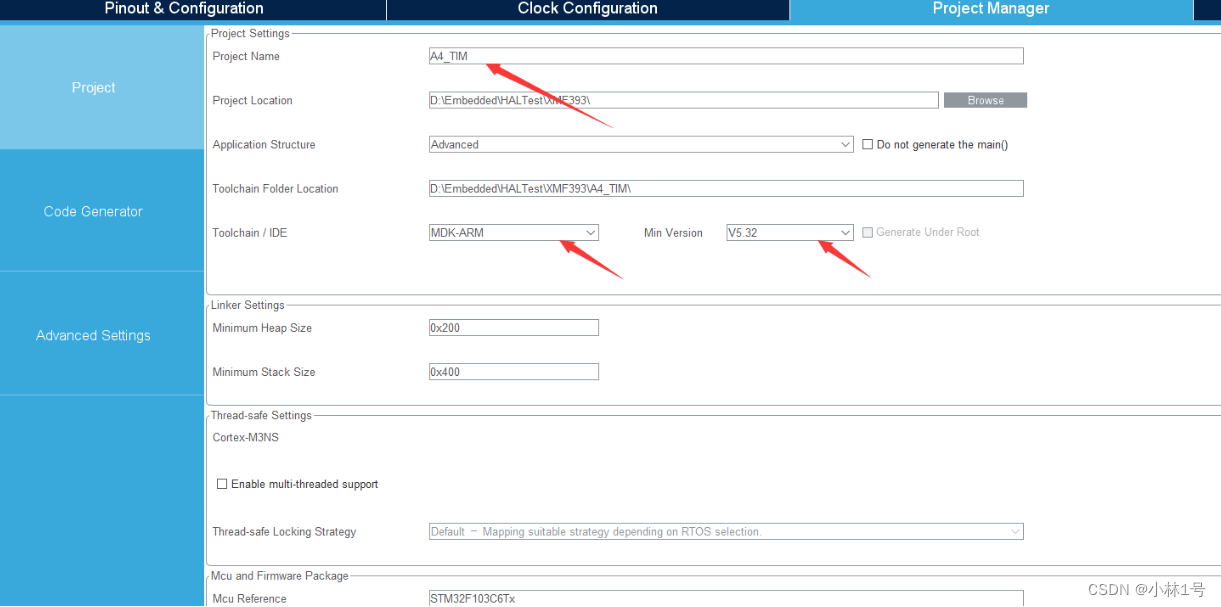

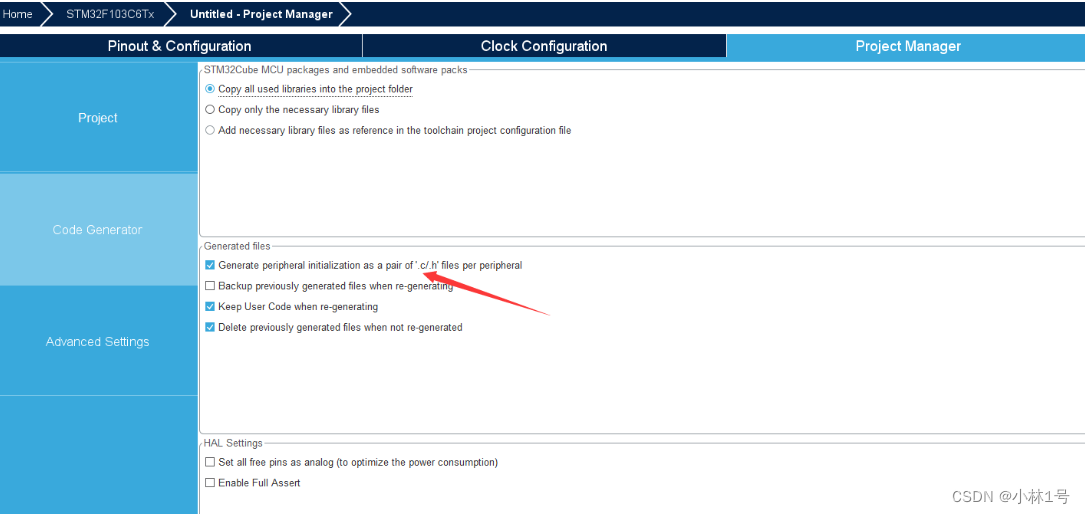

④设置工程相关

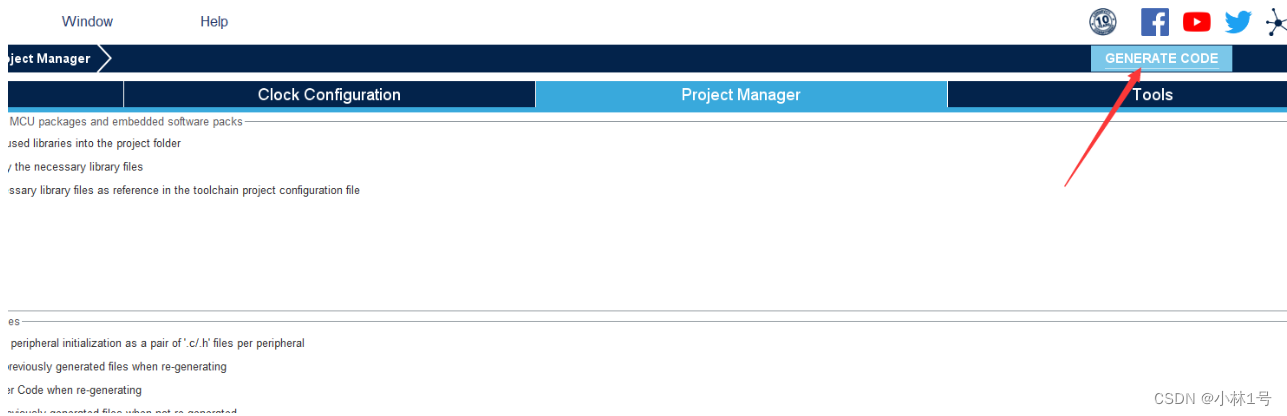

⑤生成代码

2.在MDK中编写相应代码

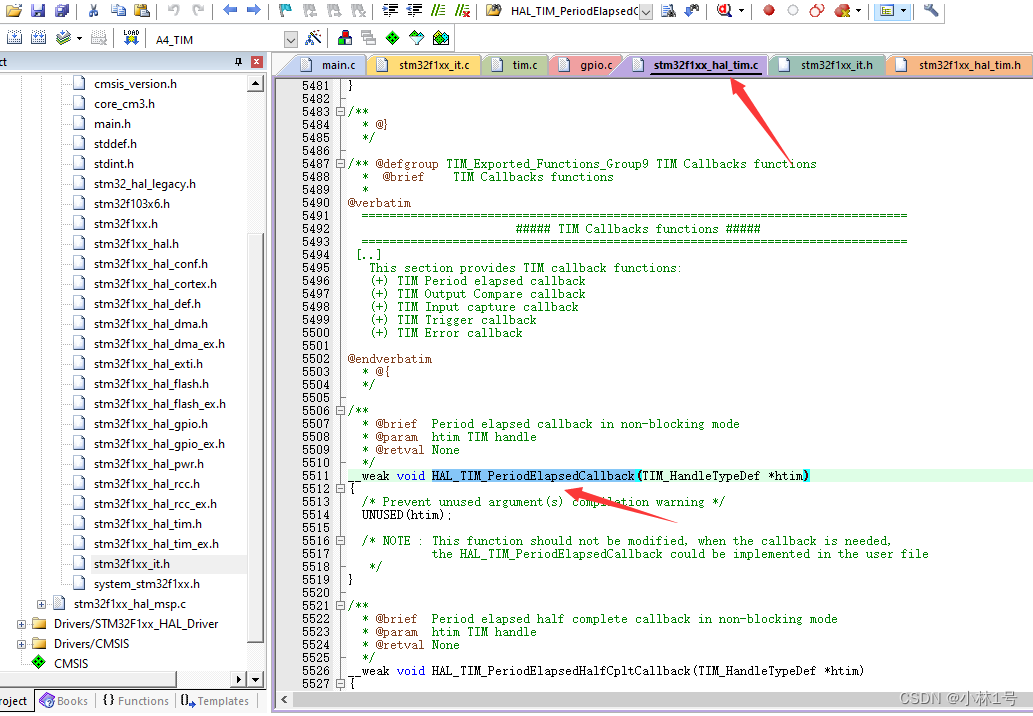

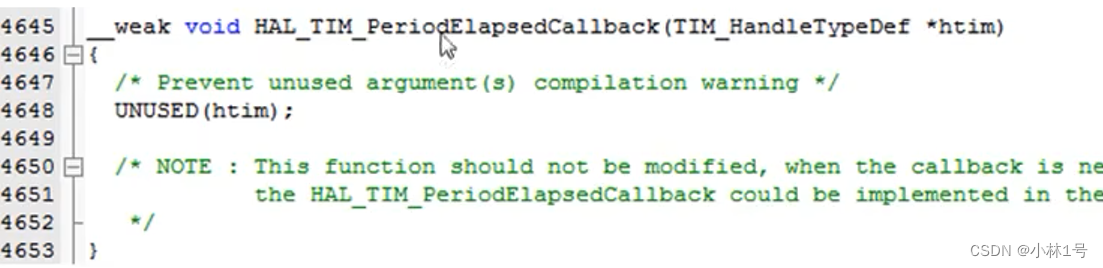

①找到并重写虚函数

  在main.c中重写虚函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM2)
{
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_3);
}
if(htim->Instance == TIM3)
{
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_4);
}
}

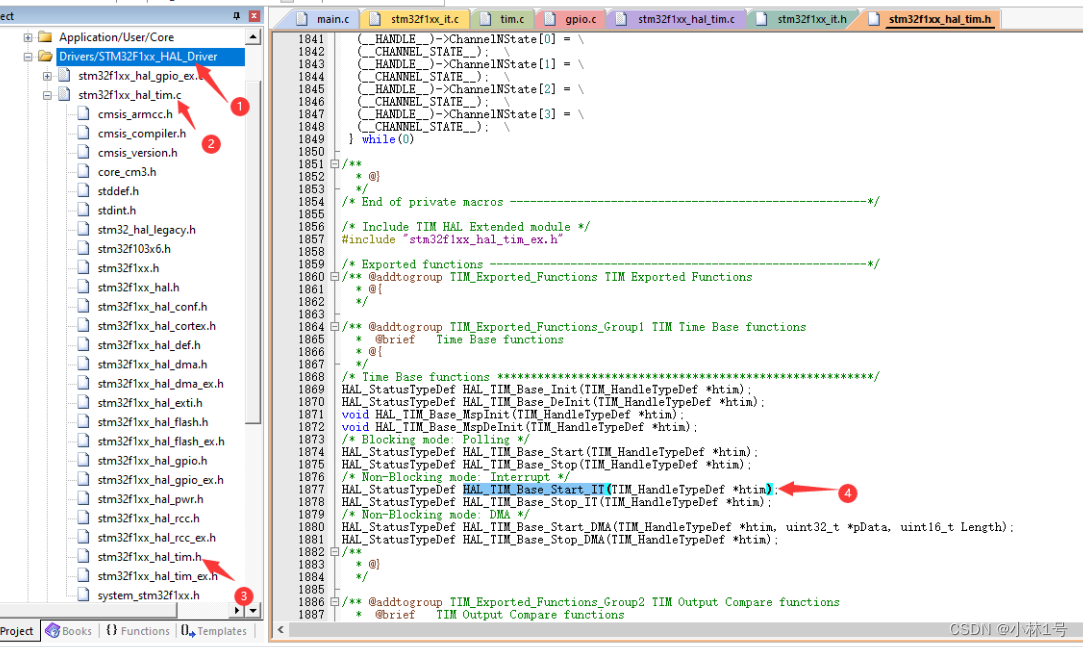

②找到设置定时器启动函数

  将其复制并在main.c文件中写如下代码，以实现定时器的启动

  /* USER CODE BEGIN 2 */
  HAL_TIM_Base_Start_IT(&htim2);
  HAL_TIM_Base_Start_IT(&htim3);
  /* USER CODE END 2 */

3.实现效果

4.如何修改代码来实现TIM2每隔0.5秒将LED1的开关状态翻转

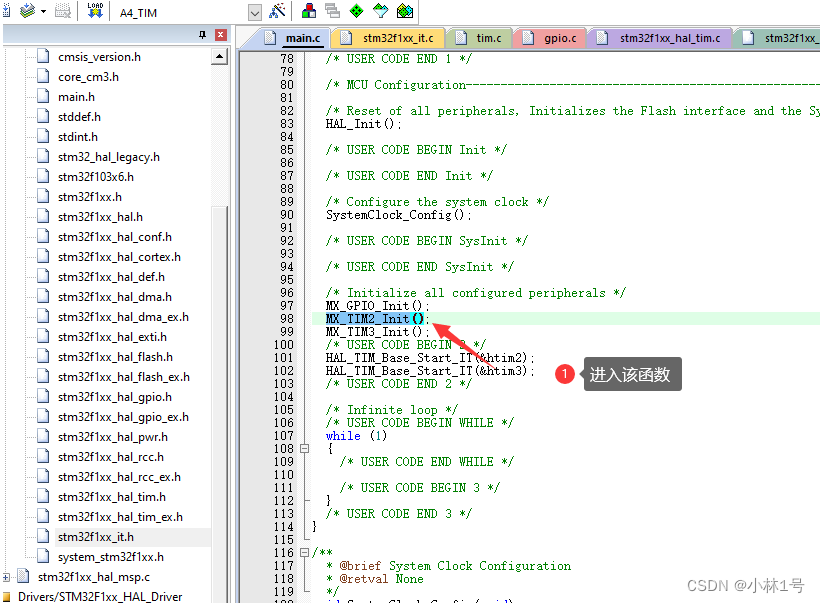

 ①在main.c中找到MX_TIM2_Init()并进入该函数

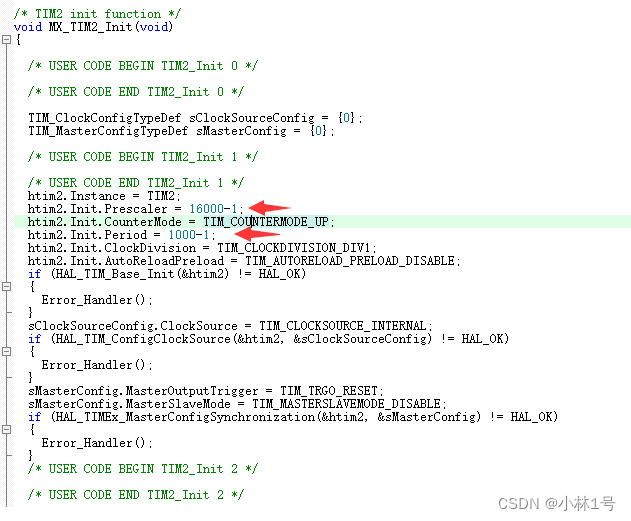

 ②修改下图所示处代码即可

最后
