第九章定时器中断实验

MPSOC中PS部分包含许多不同类型的定时器，包括全局定时器、TTC定时器、系统看门狗定时器等。定时器可以不受CPU的干预，自己独立运行，来完成计时、定时、中断以及计算来自MIO或EMIO引脚的信号脉冲宽度等。本章我们将向大家介绍TTC(三路定时器)以TTC(三路定时器)中断的使用方法。
本章包括以下几个部分：
99.1简介
9.2实验任务
9.3硬件设计
9.4软件设计
9.5下载验证
9.6在线调试

9.1简介

PS有许多不同类型的定时器和计数器，包括APU MPCore AArch64定时器，三路定时器(TTC)，系统看门狗定时器。APU MPCore AArch64定时器包括APU MPCore全局定时器和APU私有定时器。MPSOC有4个三路定时器，每个三路定时器中有3个相似的计数器，三路定时器可以计算来自MIO引脚或EMIO引脚信号脉冲宽度，并产生中断。PS中有3个系统看门狗定时器(SWDT)，用于检测系统故障并从中恢复。

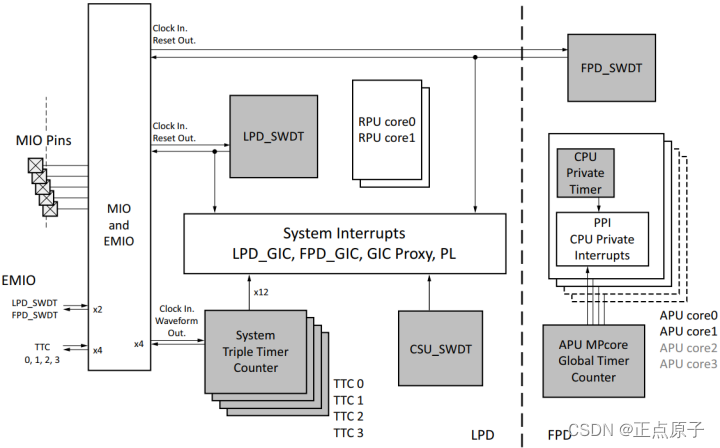

定时器的系统框图如图 9.1.1所示：
在这里插入图片描述

图 9.1.1 定时器系统框图
图中的几种定时器都有连接到中断控制器（Interrupt Controller），我们可以很方便的使用定时器来完成定时器中断的实验。本次实验是基于三路定时器(TTC)来完成定时器的中断实验。
三路定时器(TTC)的特性如下：
1、32位APB编程接口；
2、可选的时钟输入：
内部总线时钟(LPD_LSBUS_CLK)；
内部时钟(来自PL)；
外部时钟(来自MIO)；
3、支持三个独立的32位定时器/计数器；
4、支持16位时钟预分频器；
5、三个系统中断，用于每路定时器；
6、计数器和可编程值相等时，产生中断；
7、递增和递减计数；
8、产生波形输出(例如PWM)；

9.2实验任务

本章的实验任务是通过定时器的中断，每1s控制一次PS LED灯的亮灭。

9.3硬件设计

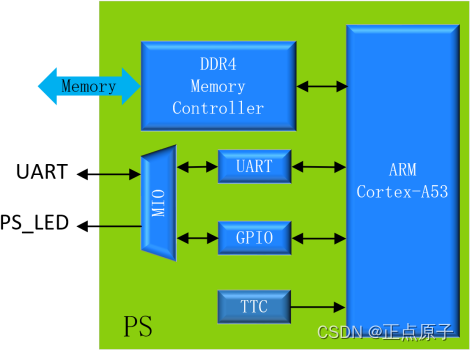

从实验任务我们可以画出如下的系统框图，DDR4中存放和运行程序、三路定时器(TTC)产生定时中断、UART打印信息、MIO驱动LED外设。虽然本实验可以不需要UART控制器，不过为了方便打印一些信息，此处我们加上UART。
在这里插入图片描述

图 9.3.1 系统框图
本次实验在《“Hello World”实验》的基础上修改而来，添加MIO和TTC单元。
打开《“Hello World”实验》工程，另存为名为“timer_intr_led”的工程。点击Open Block Design，在打开的Diagram窗口中双击Zynq Ultrascale+ MPSOC打开重定义窗口，分别添加MIO和TTC，然后点击“OK”，如下图所示：
在这里插入图片描述

图 9.3.2 添加MIO和TTC
嵌入式系统最终搭建的框图如下：

图 9.3.3 嵌入式系统框图界面
保存设计，然后右键点击design_1_wrapper选择Generate Output Products。导出Hardware，并将导出的design_1_wrapper.xsa放到vitis文件夹，启动Vitis。

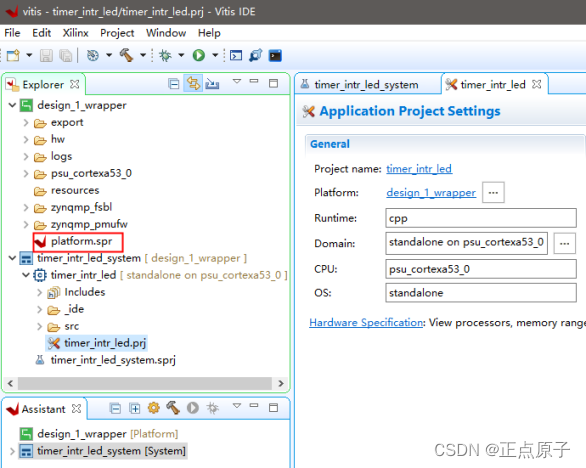

启动Vitis开发环境后，新建一个名为“timer_intr_led”的应用工程，工程建好后如下图所示：
在这里插入图片描述

图9.4.1 新建工程

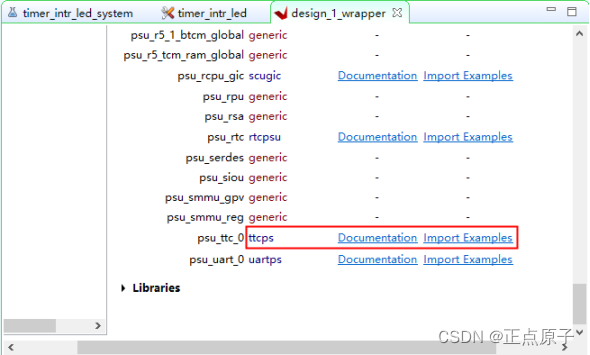

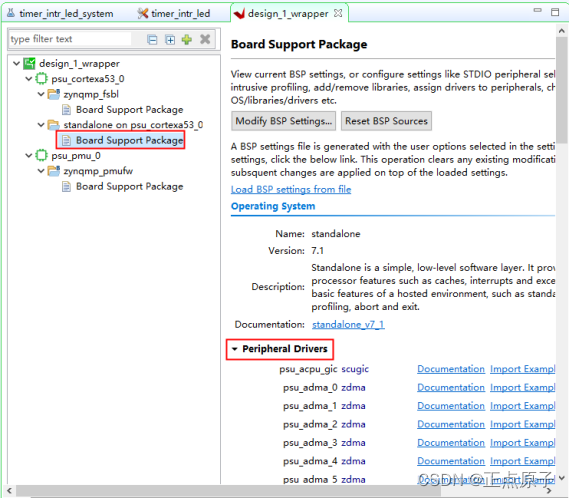

双击硬件平台工程下的platform.spr，在右侧出现的界面中点击板级支持包Board Support Package，然后可以看到外设驱动Peripheral Drivers，如图9.4.2所示，下拉可以看到三路定时器(TTC)的文档和示例，如图9.4.3所示：
在这里插入图片描述

图9.4.2 展开Peripheral Drivers

在这里插入图片描述

图9.4.3 导入TTC示例
如果我们点击Import Examples，会弹出下图所示的导入示例界面，关于TTC有4个示例，如下图所示：
在这里插入图片描述

图9.4.4 导入示例
感兴趣的朋友可以参考下官方提供的TTC例程，其中xttcps_intr_example是TTC中断的示例。
这里我们不导入官方的例程，而是新建一个源文件。在timer_intr_led/src目录上右键，选择New-> File。在弹出的对话框中File name一栏我们输入文件名“main.c”，然后点击“Finish”。
新建源文件之后，在左侧timer_intr_led/src目录下可以看到main.c文件，同时在主页面已经打开了该文件的文本编辑框。我们在新建的main.c文件中输入以下代码：

1   #include <stdio.h>
2   #include <stdlib.h>
3   #include "xparameters.h"
4   #include "xstatus.h"
5   #include "xil_exception.h"
6   #include "xttcps.h"
7   #include "xscugic.h"
8   #include "xil_printf.h"
9   #include "xgpiops.h"
10
11  /************************** Constant Definitions *****************************/
12  #define NUM_DEVICES    12U
13  #define TTC_TICK_DEVICE_ID  XPAR_XTTCPS_1_DEVICE_ID
14  #define TTC_TICK_INTR_ID    XPAR_XTTCPS_1_INTR
15  #define INTC_DEVICE_ID      XPAR_SCUGIC_SINGLE_DEVICE_ID
16
17  #define GPIO_DEVICE_ID      XPAR_XGPIOPS_0_DEVICE_ID     //宏定义 GPIO_PS ID
18
19  #define MIO_LED             38           //连接 PS_LED1 到  MIO38
20  #define MIO_LED2            39           //连接 PS_LED2 到  MIO39
21
22  /**************************** Type Definitions *******************************/
23  typedef struct {
24      u32 OutputHz;
25      XInterval Interval;
26      u8 Prescaler;
27      u16 Options;
28  } TmrCntrSetup;
29
30  /************************** Function Prototypes ******************************/
31  static int  SetupTicker(void);
32  static int  IniTimer(int DeviceID);
33  static int  SetupInterruptSystem(u16 IntcDeviceID, XScuGic *IntcInstancePtr);
34  static void TickHandler(void *CallBackRef, u32 StatusEvent);
35
36  /************************** Variable Definitions *****************************/
37
38  static XTtcPs TtcPsInst[NUM_DEVICES];   /* Number of available timer counters */
39
40  XScuGic InterruptController;  //中断控制器实例
41  XGpioPs Gpio;                 //GPIO设备的驱动程序实例
42
43  //MIO初始化
44  int mio_init(XGpioPs *mio_ptr)
45  {
46      XGpioPs_Config *mio_cfg_ptr;
47
48      mio_cfg_ptr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
49      if (NULL == mio_cfg_ptr)
50          return XST_FAILURE;
51
52      XGpioPs_CfgInitialize(mio_ptr, mio_cfg_ptr,
53              mio_cfg_ptr->BaseAddr);
54
55      //设置指定引脚的方向： 0 输入， 1 输出
56      XGpioPs_SetDirectionPin(mio_ptr, MIO_LED, 1);
57
58      //使能指定引脚输出： 0 禁止输出使能， 1 使能输出
59      XGpioPs_SetOutputEnablePin(mio_ptr, MIO_LED, 1);
60
61      //向指定引脚写入数据： 0 或 1
62      XGpioPs_WritePin(mio_ptr, MIO_LED, 0);
63
64      return XST_SUCCESS;
65  }
66
67  //中断处理函数
68  u32 ttc_InterruptHandler(XTtcPs *InstancePtr)
69  {
70      u32 XTtcPsStatusReg;
71
72      XTtcPsStatusReg = XTtcPs_GetInterruptStatus(InstancePtr);
73
74      //LED状态,用于控制LED灯状态翻转
75      static int led_state = 0;
76      if(led_state == 0){
77          led_state = 1;
78      }
79      else{
80          led_state = 0;
81      }
82
83      //向指定引脚写入数据： 0 或 1
84      XGpioPs_WritePin(&Gpio, MIO_LED,led_state);
85
86      return XST_SUCCESS;
87  }
88
89  int main(void)
90  {
91      int Status;
92
93      //MIO初始化
94      mio_init(&Gpio);
95
96      Status = SetupInterruptSystem(INTC_DEVICE_ID, &InterruptController);
97      if (Status != XST_SUCCESS) {
98          xil_printf("TTC Interrupt Example Test Failedrn");
99          return XST_FAILURE;
100     }
101
102     SetupTicker();
103
104     xil_printf("Successfully ran TTC Interrupt Testrn");
105
106     return XST_SUCCESS;
107 }
108
109 int SetupTicker(void)
110 {
111     int Status;
112     XTtcPs *TtcPsTick;
113
114     Status = IniTimer(TTC_TICK_DEVICE_ID);
115     if(Status != XST_SUCCESS) {
116         return Status;
117     }
118
119     TtcPsTick = &(TtcPsInst[TTC_TICK_DEVICE_ID]);
120
121     Status = XScuGic_Connect(&InterruptController, TTC_TICK_INTR_ID,
122         (Xil_ExceptionHandler)ttc_InterruptHandler, (void *)TtcPsTick);
123     if (Status != XST_SUCCESS) {
124         return XST_FAILURE;
125     }
126
127     XTtcPs_SetStatusHandler(&(TtcPsInst[TTC_TICK_DEVICE_ID]), &(TtcPsInst[TTC_TICK_DEVICE_ID]),
128                       (XTtcPs_StatusHandler)TickHandler);
129
130     //使能定时计数器中断
131     XScuGic_Enable(&InterruptController, TTC_TICK_INTR_ID);
132
133     XTtcPs_EnableInterrupts(TtcPsTick, XTTCPS_IXR_INTERVAL_MASK);
134
135     XTtcPs_Start(TtcPsTick);
136
137     return Status;
138 }
139
140 //配置TTC
141 int IniTimer(int DeviceID)
142 {
143     //int Status;
144     XTtcPs_Config *Config;
145     XTtcPs *Timer;
146
147     Timer = &(TtcPsInst[DeviceID]);
148
149     //查找配置
150     Config = XTtcPs_LookupConfig(DeviceID);
151
152     //初始化ttc
153     XTtcPs_CfgInitialize(Timer, Config, Config->BaseAddress);
154
155     XTtcPs_SetOptions   (Timer, 0x24);         //设置Option
156
157     //设置Interval
158     XTtcPs_SetInterval  (Timer, 50000000);     //每隔500ms产生中断，led灯间隔1s亮灭一次
159
160     //设置Prescaler
161     XTtcPs_SetPrescaler (Timer, 0);            //不分频，默认输入100Mhz
162
163     return XST_SUCCESS;
164 }
165
166 static int SetupInterruptSystem(u16 IntcDeviceID, XScuGic *IntcInstancePtr)
167 {
168     int Status;
169     XScuGic_Config *IntcConfig;
170
171     IntcConfig = XScuGic_LookupConfig(IntcDeviceID);
172     if (NULL == IntcConfig) {
173         return XST_FAILURE;
174     }
175
176     Status = XScuGic_CfgInitialize(IntcInstancePtr, IntcConfig,
177                     IntcConfig->CpuBaseAddress);
178     if (Status != XST_SUCCESS) {
179         return XST_FAILURE;
180     }
181
182     Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
183             (Xil_ExceptionHandler) XScuGic_InterruptHandler,
184             IntcInstancePtr);
185
186     Xil_ExceptionEnable();
187
188     return XST_SUCCESS;
189 }
190
191 static void TickHandler(void *CallBackRef, u32 StatusEvent)
192 {
193
194 }

在代码的19行定义了MIO_LED为38，即PS_LED连接到MIO的38号引脚上。然后在代码的第44行至第65行对MIO进行初始化，并将MIO38设置为输出。
代码的第68行至第87行定义了中断处理函数。在函数中首先定义一个led_state变量，并赋初始值0，每当中断发生时，对led_state的值进行翻转，并将翻转后的值写到MIO38引脚。
在程序的main函数中，首先对GPIO进行初始化，然后在程序的第96行调用中断函数。中断函数在代码的第166行至第189行。在中断函数的第171行，根据器件ID查找GIC的配置，然后在代码的第176行对GIC进行初始化。在代码的第182行至第186行，设置并使能中断异常。
main函数中第102行调用了SetupTicker函数，该函数主要完成TTC中断的配置以及定时器的配置。第114行的SetupTicker函数中调用了IniTimer定时器配置函数。TTC使用系统输入的100Mhz时钟，这里不对系统时钟进行分频，所以分频系数设置为0，如代码的第161行所示。
由于实验任务是led灯间隔1s亮灭一次，所以每隔500ms改变一次led灯的状态。时钟周期是10ns，因此可以计算出定时器Interval的值是50_000_000 (500_000_000/10)，如代码第158行所示。
9.5下载验证
首先我们将下载器与开发板上的JTAG接口连接，下载器另外一端与电脑连接。然后使用USB连接线将USB_UART接口(开发板右上角PS PORT)与电脑连接，用于串口通信。最后连接开发板的电源，给开发板上电。

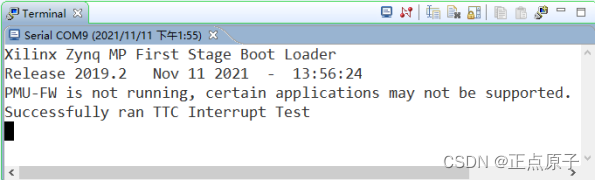

打开Vitis Terminal终端，设置并连接串口。然后下载本次实验的程序，下载完成后，在下方的Terminal中可以看到应用程序打印的信息“Successfully ran TTC Interrupt Test”，如下图所示：
在这里插入图片描述

图 9.5.1 程序打印结果

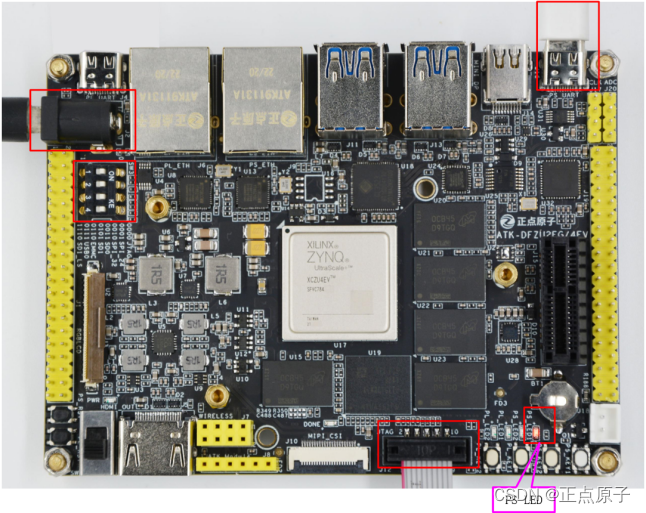

接下来观察开发板，可以看到PS_LED1每隔200ms亮灭一次，如图 9.5.2所示，说明本次实验在MPSOC开发板上面下载验证成功。
在这里插入图片描述

图 9.5.2 开发板实验现象
9.6在线调试
至此，定时器中断实验的讲解已经结束。最后，我们来教大家如何对代码进行调试。

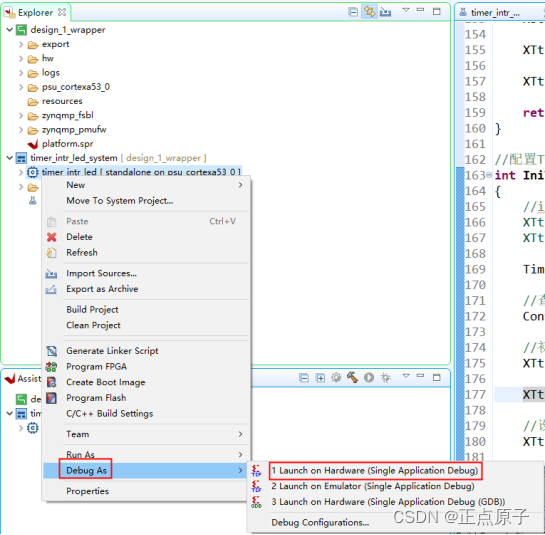

在应用工程timer_intr_led上右击，选择“Debug As”，然后选择第一项“1 Launch on Hardware (System Debugger)”，如下图所示：
在这里插入图片描述

图 9.6.1 打开调试界面

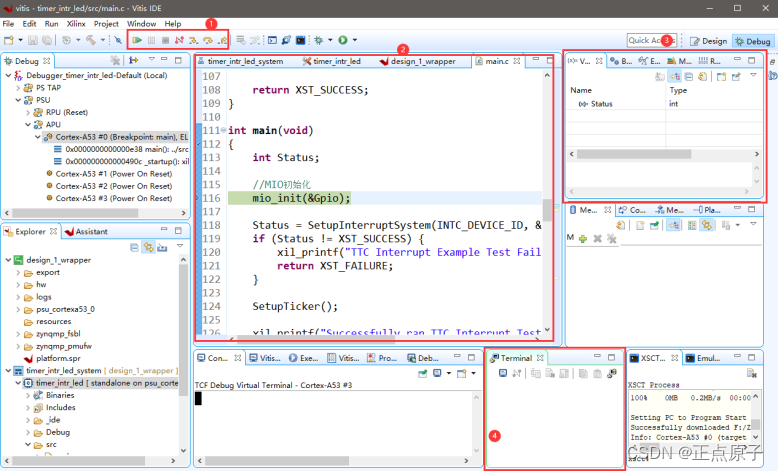

进入下图所示的调试界面，程序首先从main函数开始运行，如程序第116行所示。
在这里插入图片描述

图9.6.2 开始调试界面
图9.6.2标注为1的位置是用于调试的工具栏；标注为3的位置可以观察程序中变量的值；标注为2的位置即为我们所要调试的代码，图中高亮的代码行就是接下来将要执行的代码。
我们来详细看下用于调试的工具栏界面，如下图所示：
在这里插入图片描述

图9.6.3 工具栏

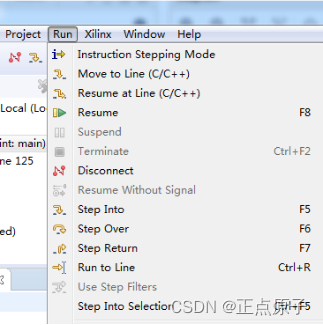

图9.6.3标注为1的图标表示程序继续运行（Resume，快捷键F8）；标注为2的图标表示暂停（Suspend，只有程序在运行时才可以点击）；标注为3的图标表示单步执行（Step Into，快捷键F5）；标注为4的图标表示单步执行结束（Step Over，快捷键F6）；标注为5的图标表示执行完并返回（Step Return，快捷键F7）。同时，也可以点击菜单栏的Run，找到调试按钮，如下图所示：
在这里插入图片描述

图 9.6.4点击Run界面

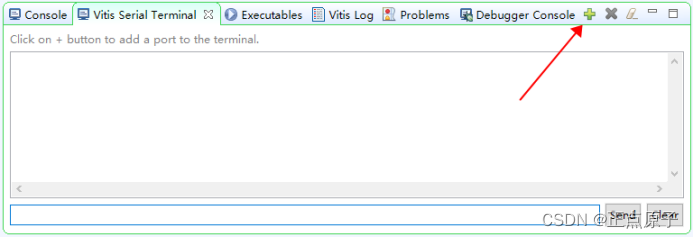

我们首先打开Vitis Serial Terminal窗口的界面并点击右上角“+”设置串口，以便于观察程序调试的结果，如下图所示。如果不小心把Terminal窗口关掉了，需要点击工具栏Window->Show view…，然后在弹出的窗口中输入Terminal搜索并打开串口终端。
在这里插入图片描述

图 9.6.5 窗口打印界面

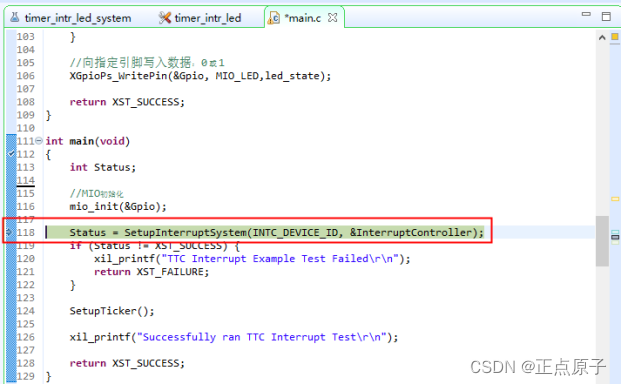

接下来开始调试代码。点击Step Over图标或者按下快捷键F6来执行代码，执行MIO初始化函数mio_init()。接下来点击Step Info图标或者按下快捷键F5，跳转进入SetupInterruptSystem()函数，如下图所示：
在这里插入图片描述

图9.6.6 跳转至SetupInterruptSystem()函数
接下来可以继续按F5单步执行。如果此时想迅速跳出SetupInterruptSystem()函数，可以直接点击Step Return或者按下快捷键F7，跳转结果如下图所示：
在这里插入图片描述

图9.6.7 跳出函数

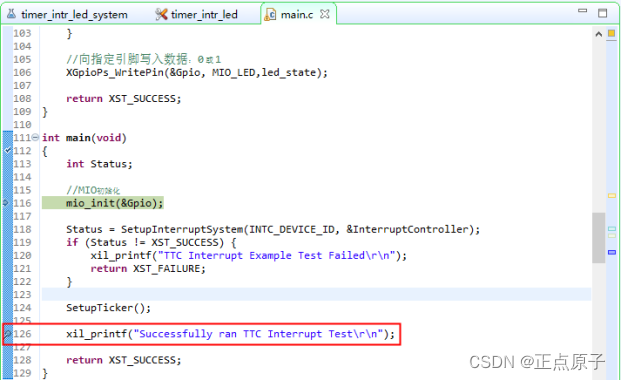

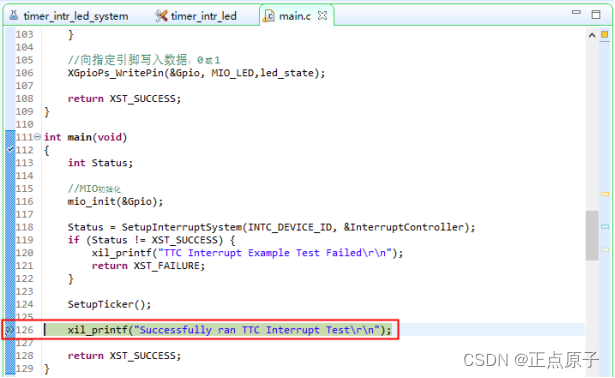

调试界面支持设置断点，直接双击行号前面蓝色区域的位置设置断点，再次双击可取消断点。如在第126行位置设置断点，双击第126行前面蓝色区域的位置，如下图所示：
在这里插入图片描述

图9.6.8 设置断点
接下来点击Resume图标或者按下快捷键F8，程序可执行至断点位置，如下图所示：
在这里插入图片描述

图9.6.9 程序执行至断点处
再次双击第126行前面蓝色区域的位置可取消断点。此时继续点击Resume图标或者按下快捷键F8，程序会一直执行下去，此时可以看到串口打印信息“Successfully ran TTC Interrupt Test”，并且开发板上的PS_LED1每隔200毫秒亮灭一次。如果想要暂停程序的执行，点击Suspend图标即可。
如果要退出Debug界面，点击下图中的图标即可。
