概述

FPGA部分

2021年10月11日

（1）D触发器的Q是在D端数据到达后下一个时钟上升沿输出

（2） (*ram_style="distributed"*) reg [0:31] MyMem [0:7]；

定义了7个32bit长度的数组，这里的内存可以使用FPGA的分布式 RAM实现，也可以使用BRAM来实现，取决于关键词

distributed或者 block

（3）可以使用`define以及`ifdef以及`endif等指令

`define Y;

`ifdefY

Z=1;

`else

Z=0;

`endif

(4)clk信号的写法

时钟激励产生方法一：50%占空比时钟

----------------------------------------------------------------*/

parameter ClockPeriod=10;

initial begin

clk_i=0;

forever

#(ClockPeriod/2) clk_i=~clk_i;

end

/*----------------------------------------------------------------

时钟激励产生方法二：50%占空比时钟

----------------------------------------------------------------*/

initial begin

clk_i=0;

end

always #(ClockPeriod/2) clk_i=~clk_i;

/*----------------------------------------------------------------

时钟激励产生方法三：产生固定数量的时钟脉冲

----------------------------------------------------------------*/

initial begin

clk_i=0;

repeat(6)

#(ClockPeriod/2) clk_i=~clk_i;

end

/*----------------------------------------------------------------

时钟激励产生方法四：产生非占空比为50%的时钟

----------------------------------------------------------------*/

initial begin

clk_i=0;

forever begin

#((ClockPeriod/2)-2)clk_i=0;

#((ClockPeriod/2)+2)clk_i=1;

end

（5）复位信号怎么写

/*----------------------------------------------------------------

复位信号产生方法一：异步复位

----------------------------------------------------------------*/

initial begin

rst_n_i=1;

#100;

rst_n_i=0;

#100;

rst_n_i=1;

end

/*----------------------------------------------------------------

复位信号产生方法二：同步复位

----------------------------------------------------------------*/

initial begin

rst_n_i=1;

clk_i=0;

@（negedge clk_i) rst_n_i=0;

#100;//固定时间复位

repeat(10) @（negedge clk_i);//固定周期数复位

@（negedge clk_i)

rst_n_i=1;

end

always #5 clk_i=~clk_i;

/*----------------------------------------------------------------

复位信号产生方法三：复位任务封装

----------------------------------------------------------------*/

task reset;

input [31:0] reset_time;//复位时间可调，输入复位时间

RST_ING=0;//复位方式可调，低电平或高电平

begin

rst_n=RST_ING;//复位中

#reset_time;//复位时间

rst_n=~RST_ING;//撤销复位，复位结束

end

endtask

（6）双向信号inout

如果inout在testbench中定义为wire型变量（表示输出）,使用force来进行初始化的操作。

如果待测试文件中存在双向信号(inout)需要注意，需要一个 reg变量 来表示输入，一个 wire变量 表示输出；

双向信号描述：强制force

----------------------------------------------------------------*/

//当双向端口作为输出口时，不需要对其进行初始化，而只需开通三态门;当双向端口作为输入时，只需要对其初始化并关闭三态门，初始化赋值需

使用wire型数据，通过force命令来对双向端口进行输入赋值。

assign dinout=(!en)din:16'hz;完成双向赋值

initial begin

force dinout=20;

#200

force dinout=dinout-1;

end

（7）触发的两种 @是沿出发，而wait则是电平触发的一种方式。

//@使用沿触发

//wait语句都是使用电平触发

initial begin

start=1'b1;

wait(en==1'b1); //wait使用电平触发的机制

#10;

start=1'b0;

end

（8）仿真控制语句及系统任务描述

/*----------------------------------------------------------------

仿真控制语句及系统任务描述

----------------------------------------------------------------*/

$stop //停止运行仿真，modelsim中可继续仿真

$stop(n) //带参数系统任务，根据参数0,1或2不同，输出仿真信息

$finish //结束运行仿真，不可继续仿真

$finish(n) //带参数系统任务，根据参数0,1或2不同，输出仿真信息

//0:不输出任何信息

//1:输出当前仿真时刻和位置

//2:输出当前仿真时刻、位置和仿真过程中用到的memory以及CPU时间的统计

$random //产生随机数

$random%n //产生范围-n到n之间的随机数

{$random}%n //产生范围0到n之间的随机数

/*----------------------------------------------------------------

仿真终端显示描述

----------------------------------------------------------------*/

$monitor //仿真打印输出,打印出仿真过程中的变量，使其终端显示，如果发生了变化就会输出一次

$monitor($time,,,"clk=%d reset=%d out=%d",clk,reset,out);

$display //终端打印字符串,显示仿真结果等

$display(”Simulation start!");

$display(”At time %t,input is %b %b %b,output is %b",$time,a,b,en,z);

$time //返回64位整型时间

$stime //返回32位整型时间

$realtime //实行实型模拟时间

/*----------------------------------------------------------------

文本输入方式：$readmemb / $readmemh

----------------------------------------------------------------*/

//激励具有复杂的数据结构

//verilog提供了读入文本的系统函数

$readmemb/$readmemh("<数据文件名>",<存储器名>);

$readmemb/$readmemh("<数据文件名>",<存储器名>,<起始地址>);

$readmemb/$readmemh("<数据文件名>",<存储器名>,<起始地址>,<结束地址>);

$readmemb:/*读取二进制数据，读取文件内容只能包含：空白位置，注释行，二进制数

数据中不能包含位宽说明和格式说明，每个数字必须是二进制数字。*/

$readmemh:/*读取十六进制数据，读取文件内容只能包含：空白位置，注释行，十六进制数

数据中不能包含位宽说明和格式说明，每个数字必须是十六进制数字。*/

/*当地址出现在数据文件中，格式为@hh...h,地址与数字之间不允许空白位置，可出现多个地址*/

//例子

module

reg[7:0]memory[0:3];//声明4个8位存储单元

integer i;

initial begin

$readmemh("D:/mem.dat",memory);//读取系统文件到存储器中的给定地址，mem.dat路径可以给出绝对地址

//显示此时存储器内容

for(i=0;i<4;i=i+1)

$display("Memory[%d]=%h",i,memory[i]);

end

endmodule

/*mem.dat文件内容

@001 //到第一个地址的位置，那么默认的地址 @0000 为XX 未知态

AB CD //@0001 AB

@003 //@0002 CD

A1 //@0003 A1

//仿真输出为

Memory[0]=xx;

Memory[1]=AB;

Memory[2]=CD;

Memory[3]=A1;

2021年10月12日

（9）对于zu的差分时钟原语，可以使用 IBUFGDS来产生时钟信号,它相比较于IBUFDS，是xilinx的专用时钟信号转换。

//对差分时钟使用IBUFGDS IP核去进行转换

IBUFGDS CLK_U(

.I(diff_clock_clk_p),

.IB(diff_clock_clk_n),

.O(CLK_i)

);

（10）对于ZYNQUltarScale+为了减少bit文件大小，提高加载速度，在管脚约束文件中添加如下代码

#bitcompress 比特流压缩

set_property BITSTREAM.GENERAL.COMPRESS true[current_design]

备注：

如果你是 ZYNQ的FPGA，由于ZYNQ的FLASH不是通过FPGA加载的，而是通过ARM,那么只要以下几行代码：

set_property CFGBVS VCCO [current_design]

set_property CONFIG_VOLTAGE 3.3 [current_design]

set_property BITSTREAM.GENERAL.COMPRESS true [current_design]

如果你是 ZYNQUltarScale+的FPGA，那么只要以下几行代码：

set_property BITSTREAM.GENERAL.COMPRESS true[current_design]

（11）怎么写XDC文件？

set_property IOSTANDARD LVCMOS12 [get_ports <name>]

set_property PACKAGE_PIN <PIN> [get_ports <name>]

时钟约束的模板如下,单位为ns：

create_clock -name<clock_name> -period<period> [get_ports<clockport>]

create_clock -name sys_clk -period 8 [get_ports diff_clock_clk_p]

set_property IOSTANDARD LVDS [get_ports diff_clock_clk_p]

set_property IOSTANDARD LVDS [get_ports diff_clock_clk_n]

set_property PACKAGE_PIN H9 [get_ports diff_clock_clk_p]

set_property PACKAGE_PIN G9 [get_ports diff_clock_clk_n]

set_property IOSTANDARD LVCMOS12 [get_ports RST_i]

set_property PACKAGE_PIN AL10 [get_ports RST_i]

set_property IOSTANDARD LVCMOS12 [get_ports {LED_o[0]}]

set_property PACKAGE_PIN AL11 [get_ports {LED_o[0]}]

set_property IOSTANDARD LVCMOS12 [get_ports {LED_o[1]}]

set_property PACKAGE_PIN AL13 [get_ports {LED_o[1]}]

set_property BITSTREAM.GENERAL.COMPRESS true[current_design]

（12）程序的固化

（13）输出时钟源的种类

DPLL时钟源是DDR的PLL产生的

APLL时钟源是APU的PLL产生的

RPLL时钟源是RPU的PLL产生的

IOPLL时钟源是IO的PLL产生的

VPLL时钟源是DP的PLL产生的

（14） IRQ的全称是“ Interupt ReQuest"

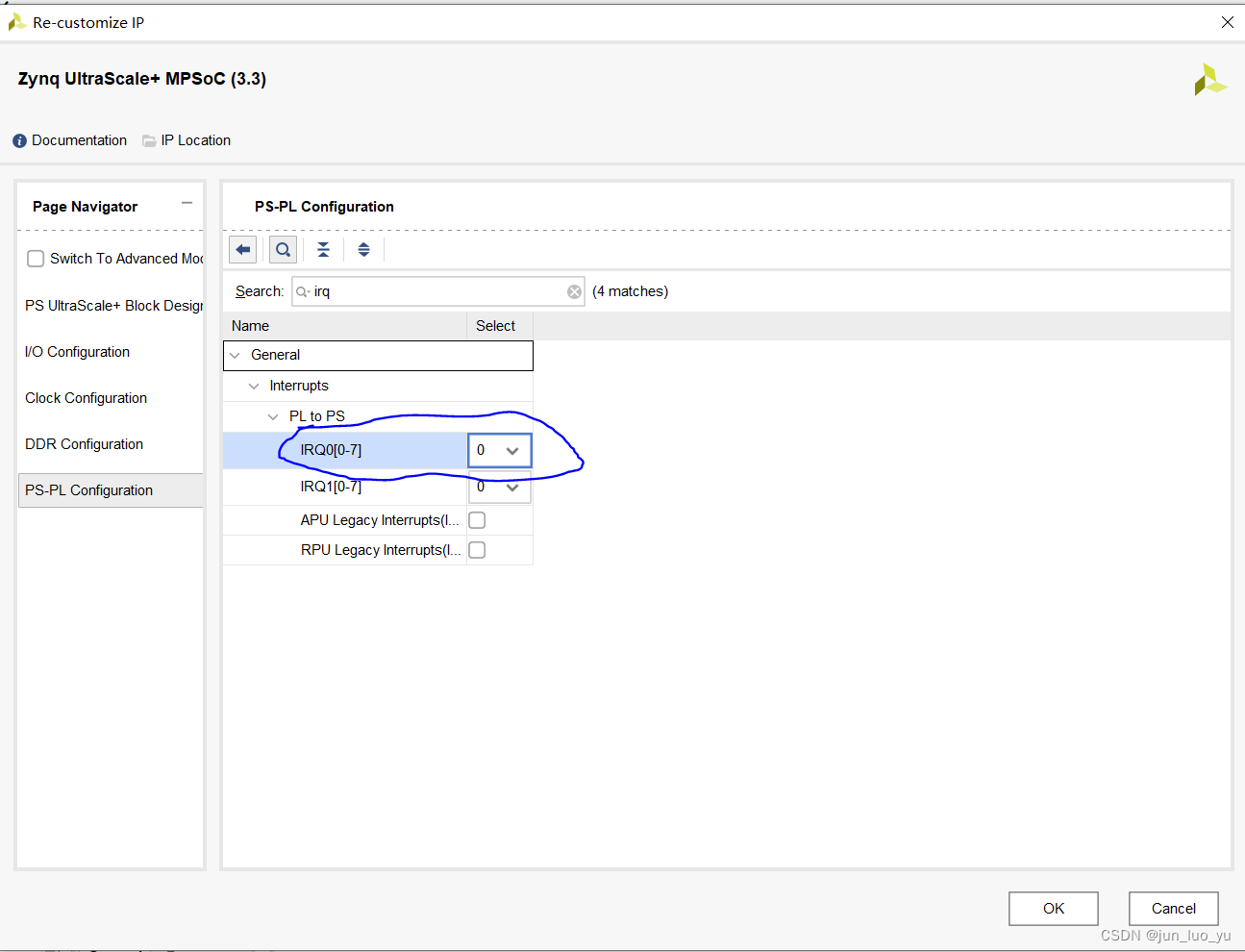

如果图片上的IRQ0为1，那么在zynq的ip核上就会有一个 pl到ps的中断请求信号 。

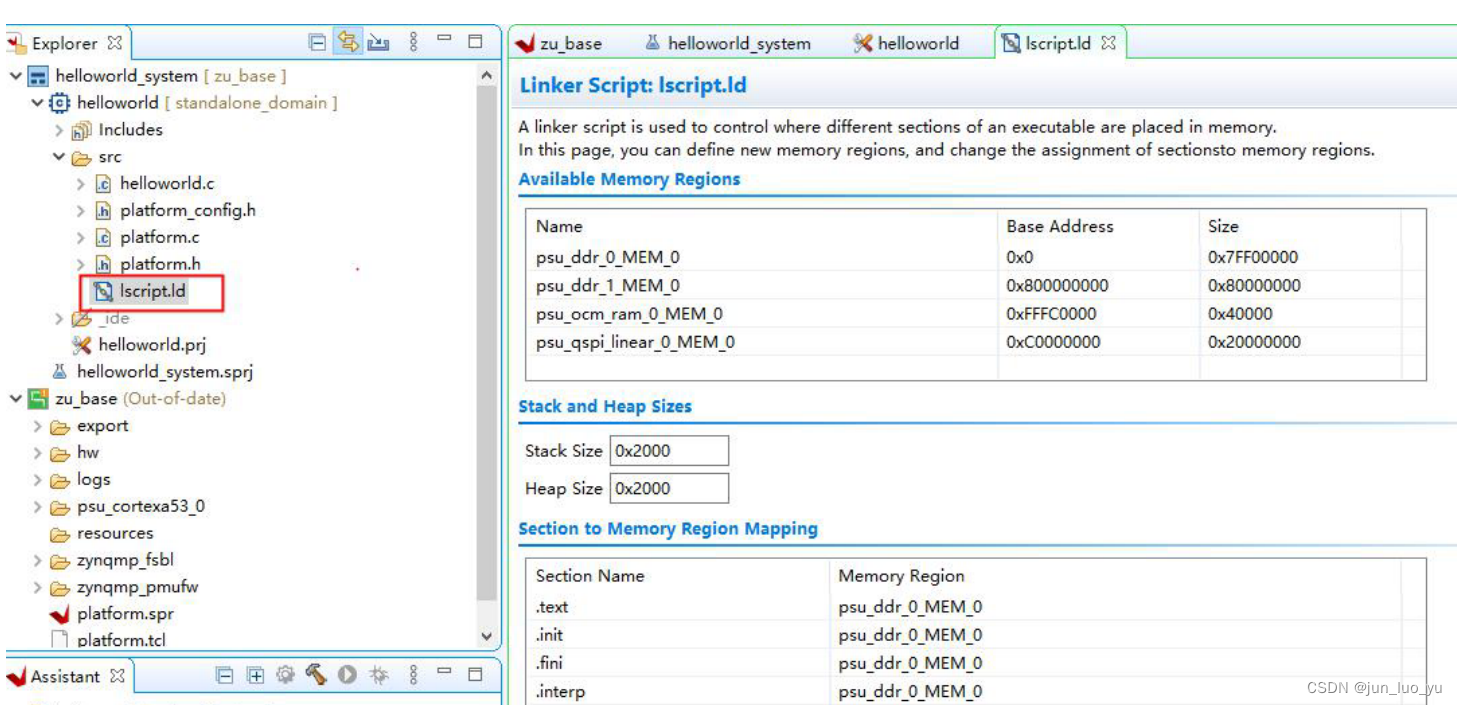

(15)vitis中，在 lscript.ld中可以看到代码、数据、堆栈运行所在的内存情况。

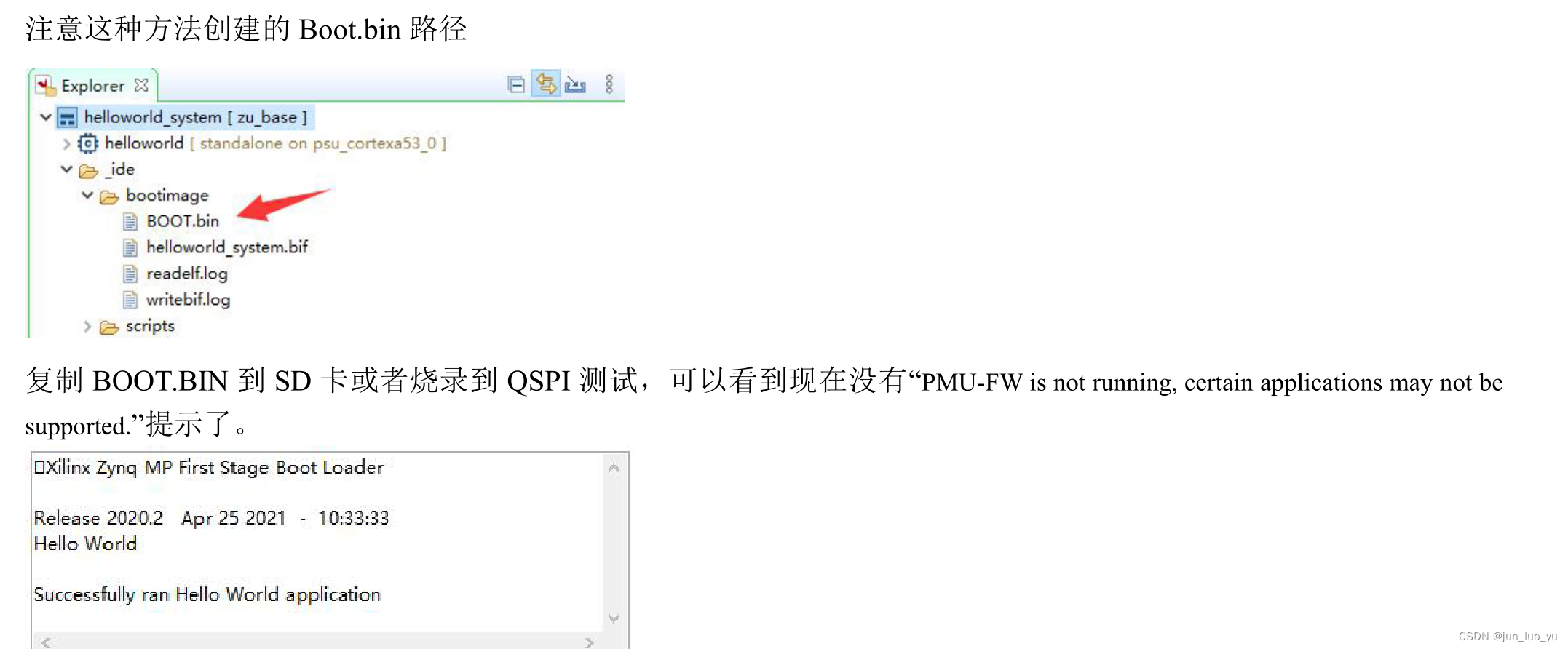

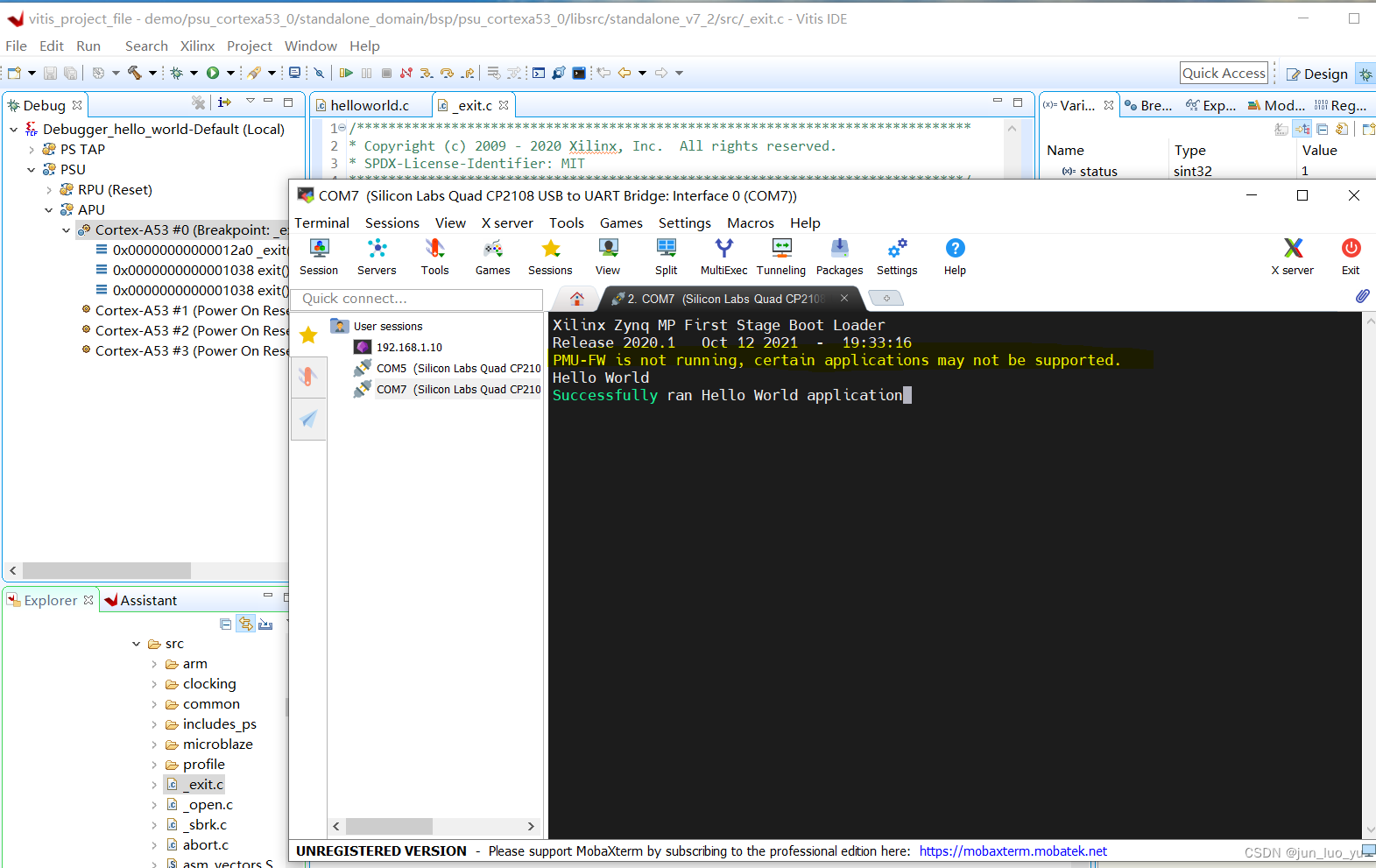

(16)运行Hello world成功后的现象如下图所示

但是会有一行 PMU-FW is not running,certain applications may not be supported.

PMU(PlatformManagementUnit)的作用: 用于电源检测、错误管理、为功能安全应用程序执行可选的软件测试库(STL)

怎么去增加这个呢？

（使用SD或者QSPI都会报错……）

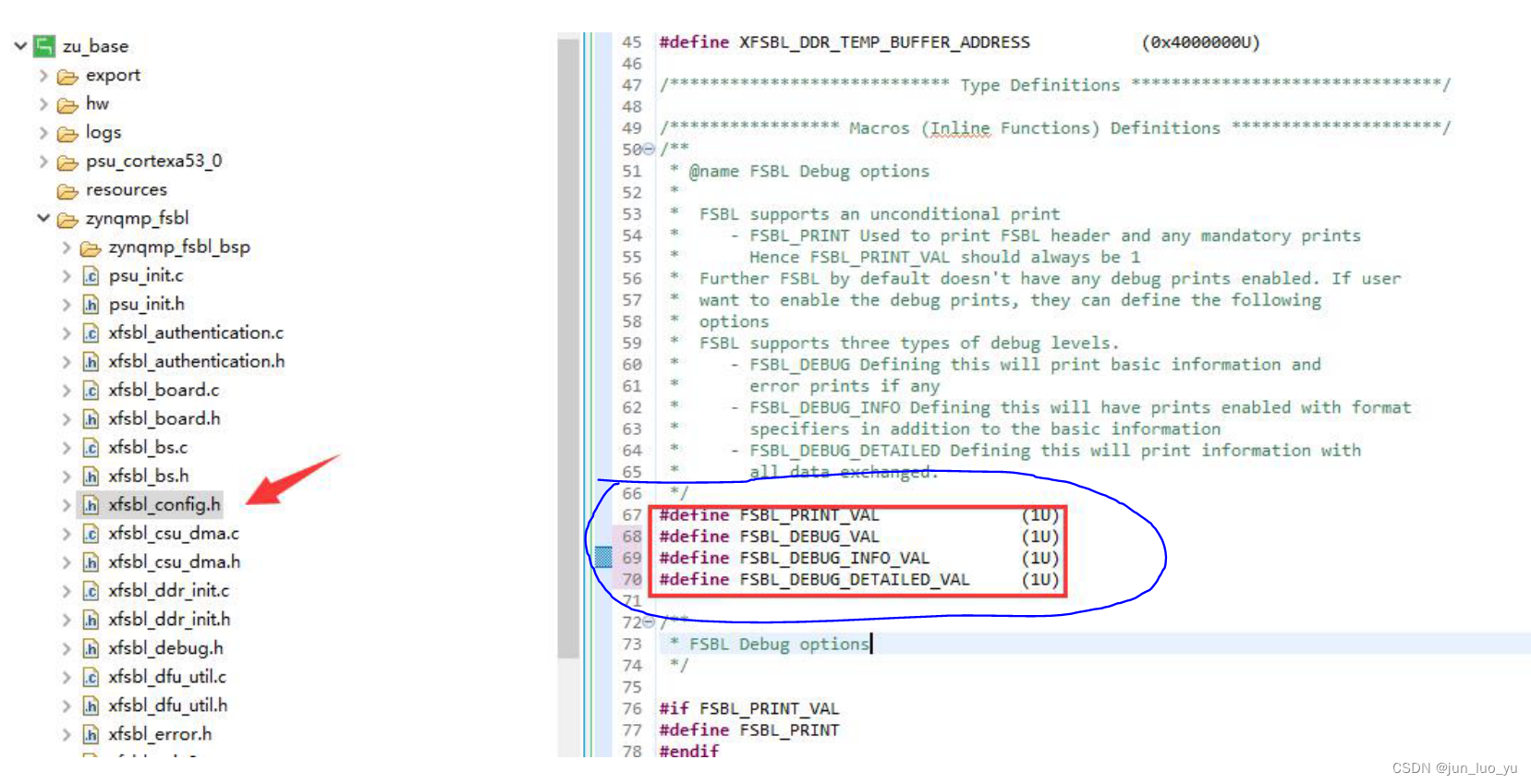

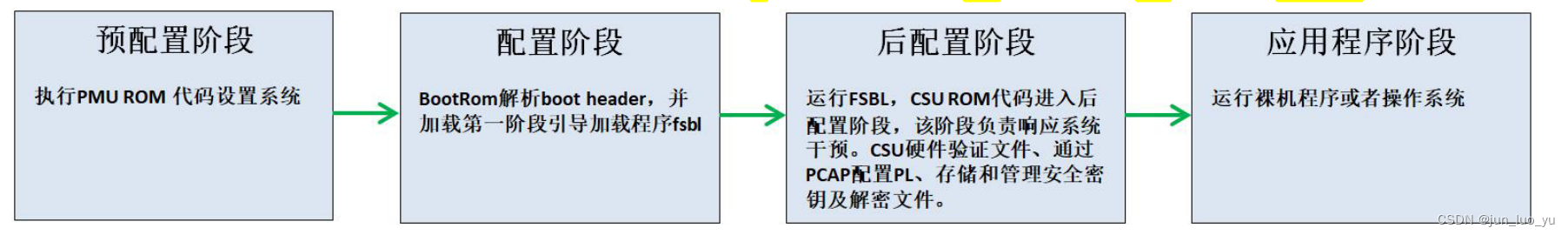

（17）vitis 如果需要 调试fsbl，以发现fsbl启动过程中的故障，让fsbl输出打印的调试信息,只需要修改 xfsbl_config.h 中的宏定义如下图设置为

然后需要重新编译zu_base以及产生新的boot.bin。（会报错……）

(18)怎么增加代码的 ILA在线逻辑分析仪

先在变量前加上 (*mark_debug ="true"*)

再综合后打开逻辑分析仪

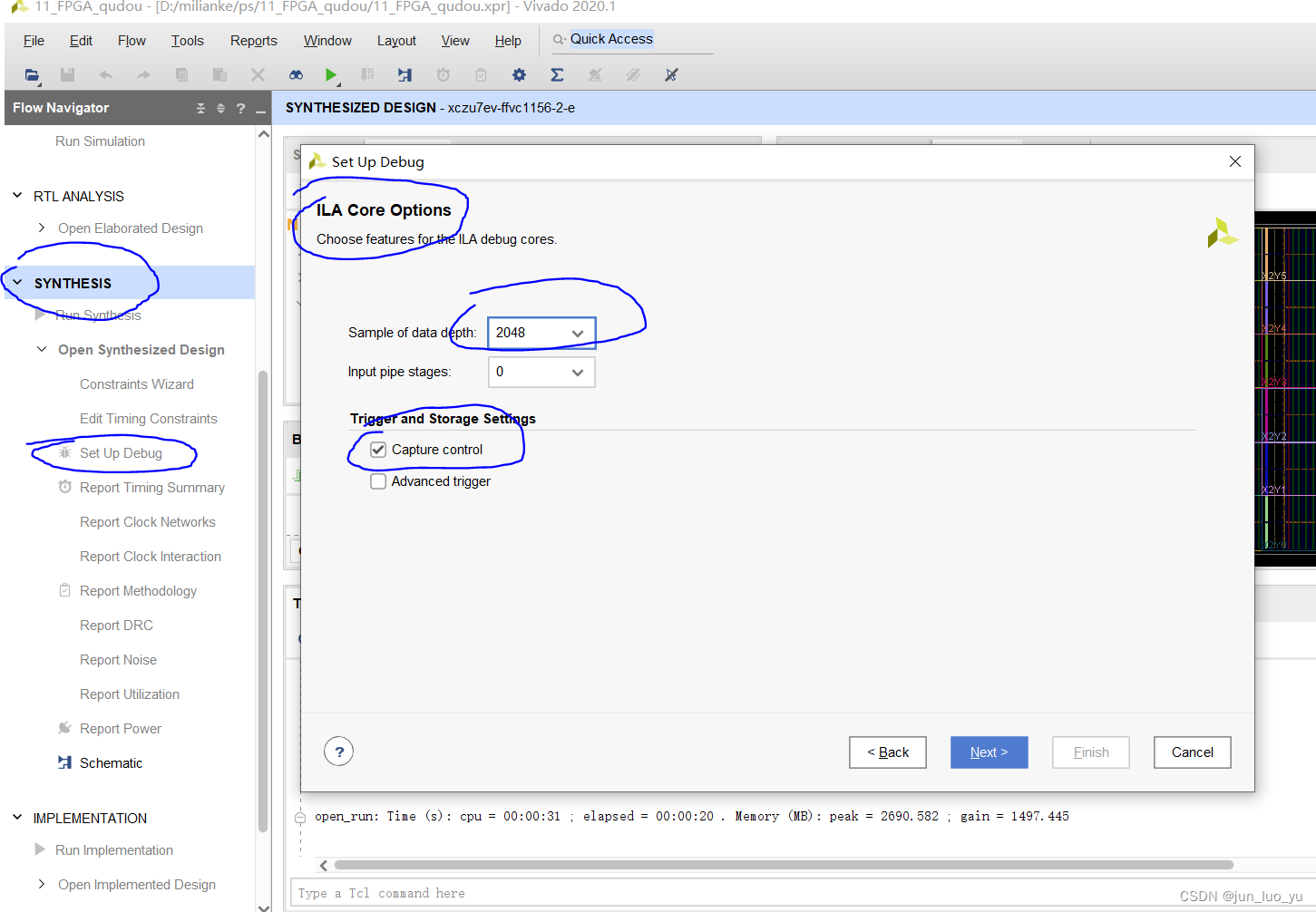

在上面的逻辑分析仪中，可以选择 ILA Core Options设置， Sample of data depth（采样的深度）大小是2048，并且用 Capture control(以自己设置的捕获信号去捕获)。

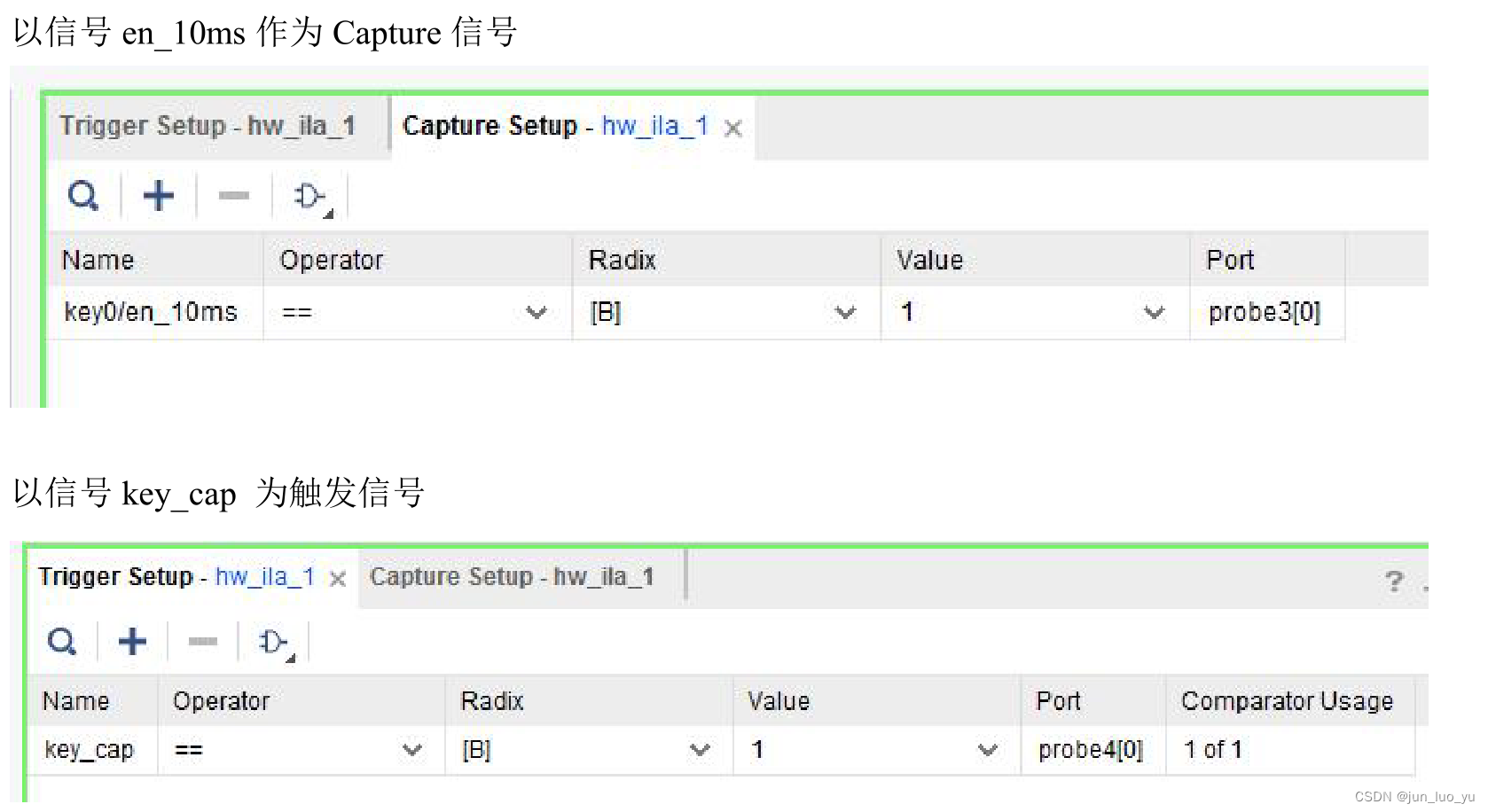

在线逻辑分析仪的采样深度，使用的是FPGA的BRAM，以及设置Captrue control，对于这种超慢信号， XILINX的在线逻辑分析低于20M采样速度的，波形窗口就不会显示波形，这个XILINX也没有特别说明过，但是通过设置Captrue control，可以用我们这里的en_10ms来作为扑捉控制，而采样时钟依然用系统时钟。

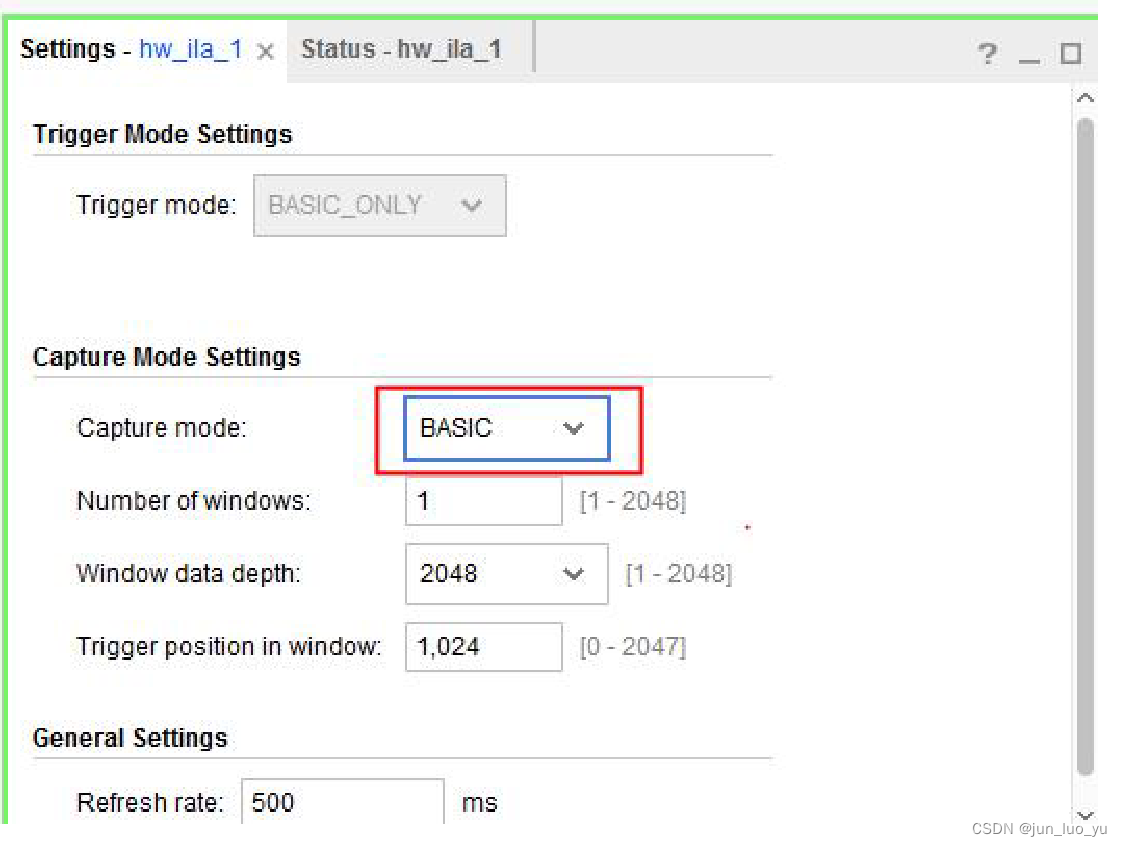

Captrue mode设置为BASIC

(BASIC是以自己设定的capture信号来捕捉的，如果是always，那么就跟这里设置的capture setup没有关系了)

Window data depth为采样深度设置为2048

Trigger position in window设置为1024

2021年10月13日

（19） 3分频的本质是我们需要在每次1.5倍的时钟周期的时候实现3分频寄存器的翻转，但是我们无法直接实现1.5 倍的分频。因此采取分别采取2个计数器pos_cnt和neg_cnt，分别对上升沿和下降沿计数。计数周期是0-1-2，共计3个时钟周期。我们取pos_cnt==2’d1的时候div3_o_r0输出高电平，neg_cnt==2’d1的时候div3_o_r1输出高电平。由于div3_o_r0和div3_o_r1输出1个时钟的高电平，但是相位相差180°，因此只要执行div3_o=div3_o_r0| div3_o_r1运算，就能实现1.5倍周期的输出高电平，那么剩余的1.5倍源时钟周期就是输出低电平了。

reg [1:0] pos_cnt;

reg [1:0] neg_cnt;

always @(posedge clk_i) begin

if(rst_i)

pos_cnt<=2'b00;

else if(pos_cnt==2'd2)

pos_cnt<=2'b00;

else

pos_cnt<=pos_cnt+1'b1;

end

always @(negedge clk_i) begin

if(rst_i)

neg_cnt<=2'b00;

else if(neg_cnt==2'd2)

neg_cnt<=2'b00;

else

neg_cnt<=neg_cnt+1'b1;

end

reg div3_o_r0;

reg div3_o_r1;

always @(posedge clk_i) begin

if(rst_i)

div3_o_r0<=1'b0;

else if(pos_cnt<2'd1)

div3_o_r0<=1'b1;

else

div3_o_r0<=1'b0;

end

always @(negedge clk_i) begin

if(rst_i)

div3_o_r1<=1'b0;

else if(neg_cnt<2'd1)

div3_o_r1<=1'b1;

else

div3_o_r1<=1'b0;

end

assign div3_o = div3_o_r0 | div3_o_r1;

如图所示，就一个三倍频的时钟。

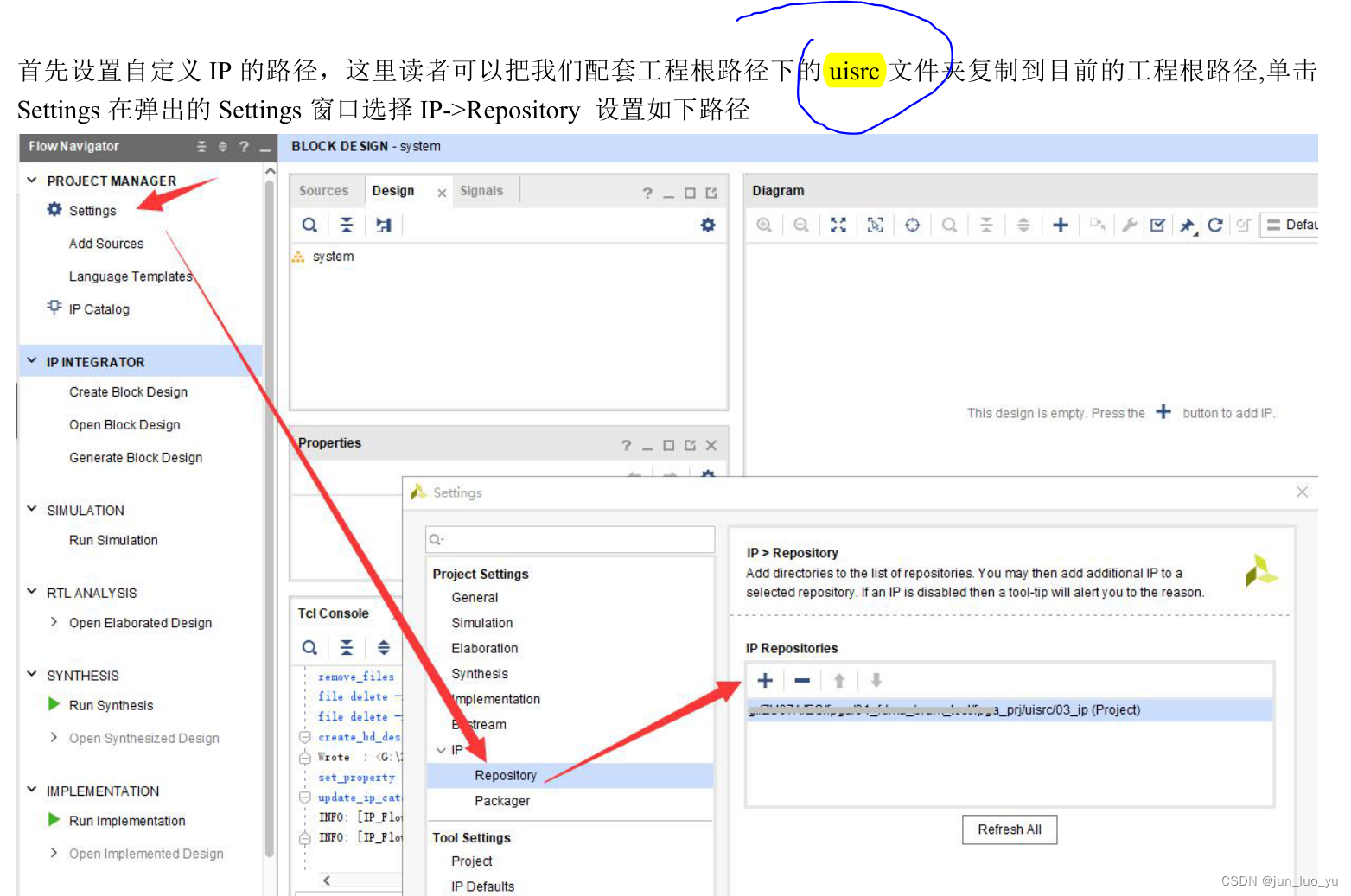

(20)怎么去读取pl端的DDR4、BRAM，米联客的技术是需要 使用一个IP核 FDMA

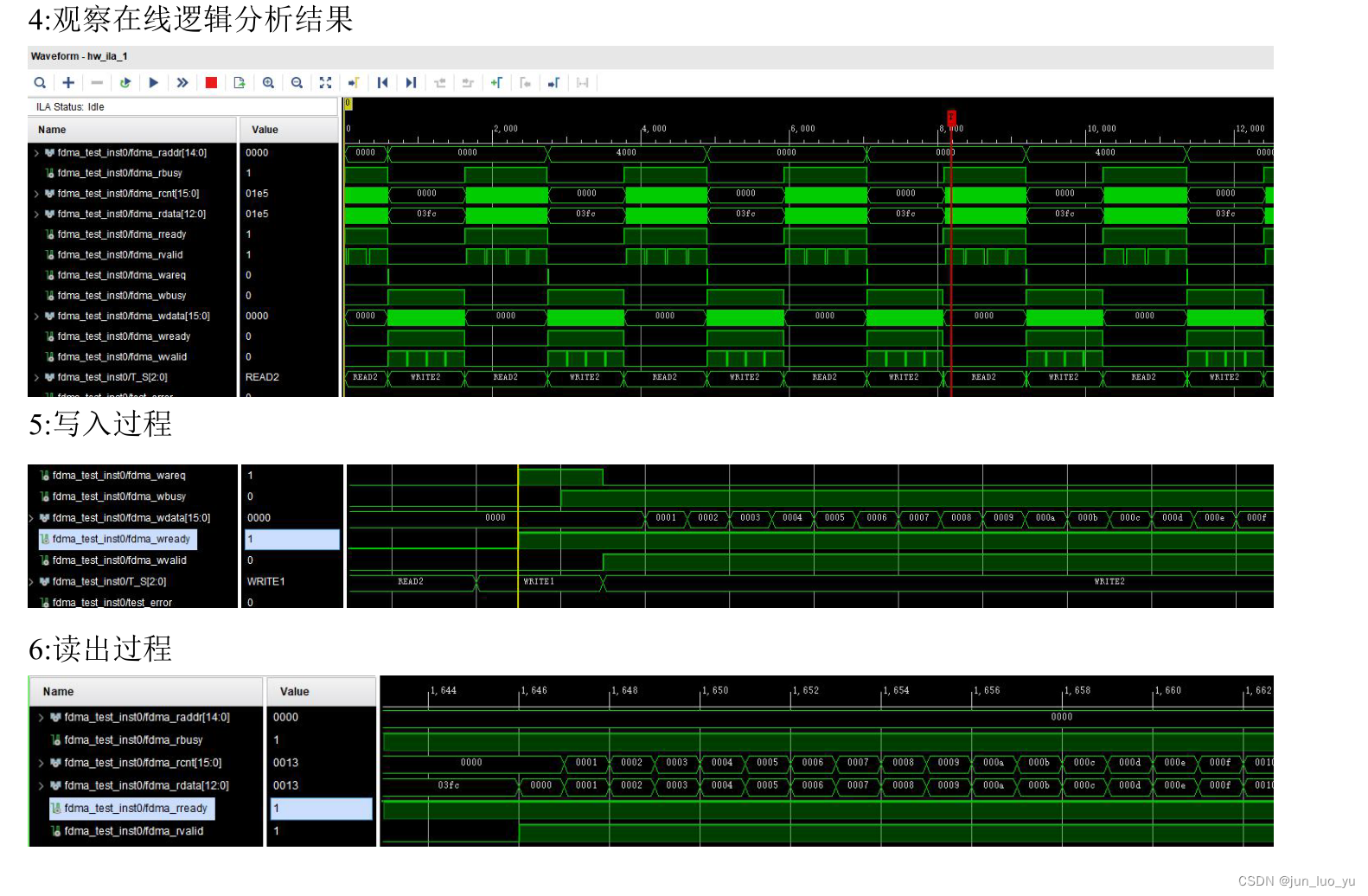

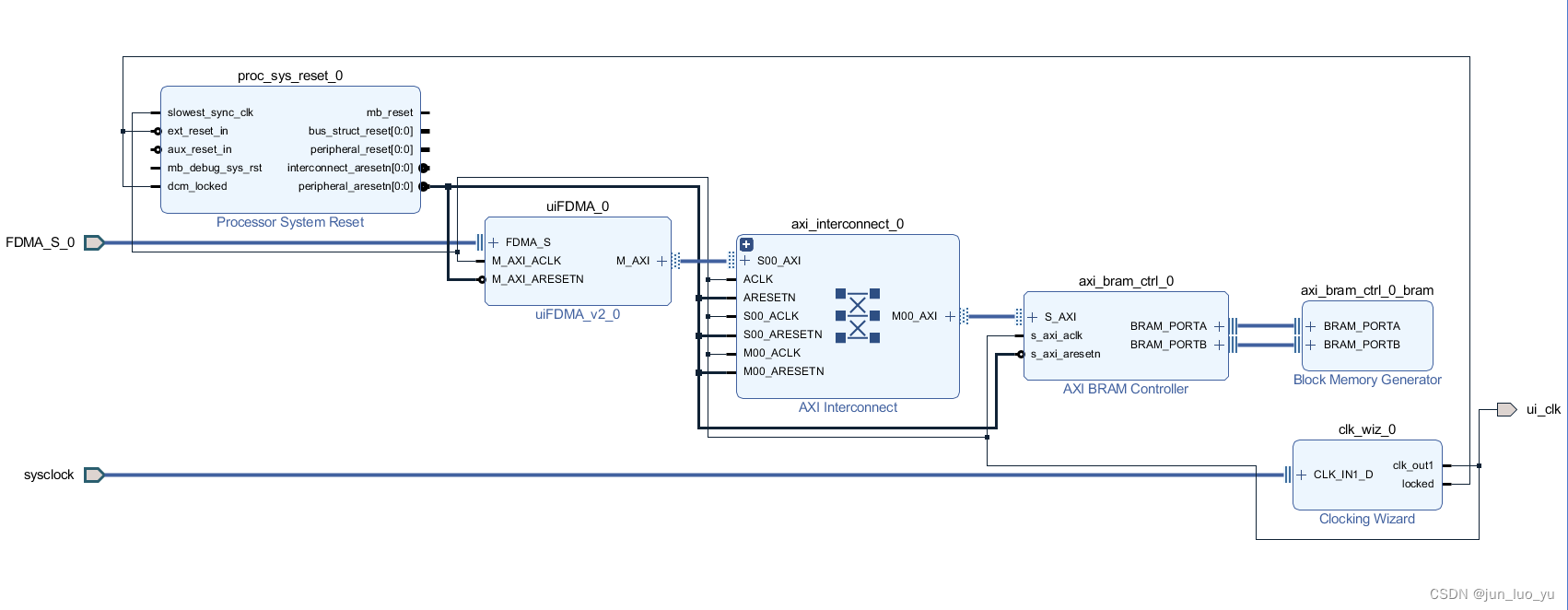

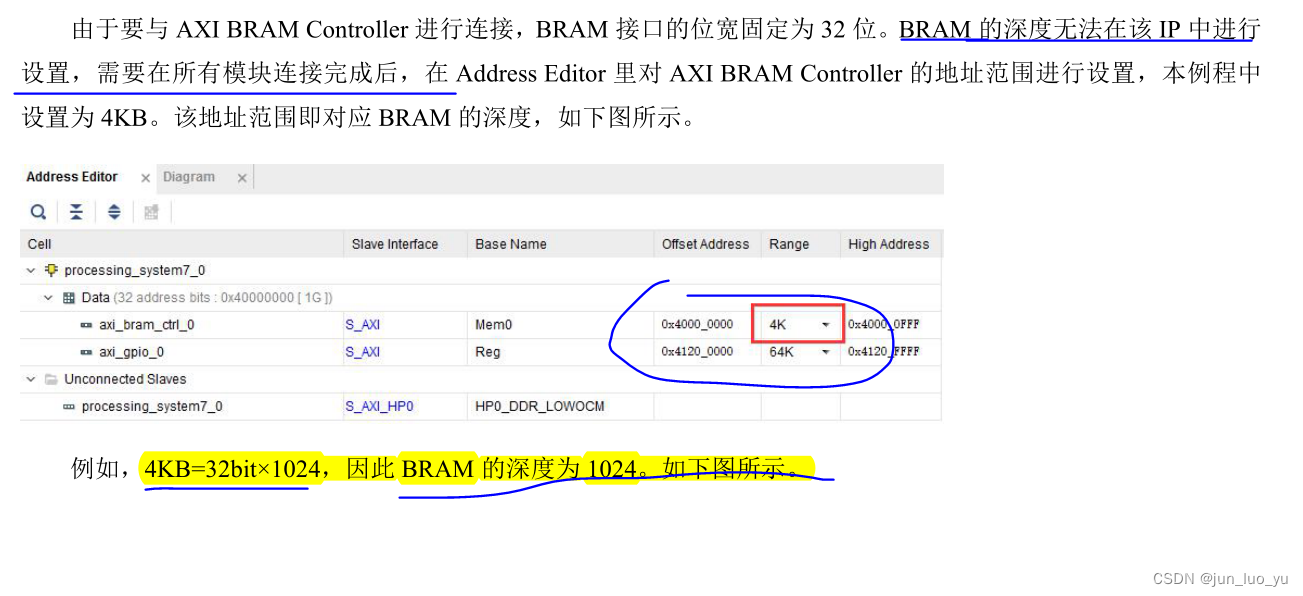

读取BRAM的设计如下图所示,但是 最后读取BRAM还是失败了 。

2021年10月14日

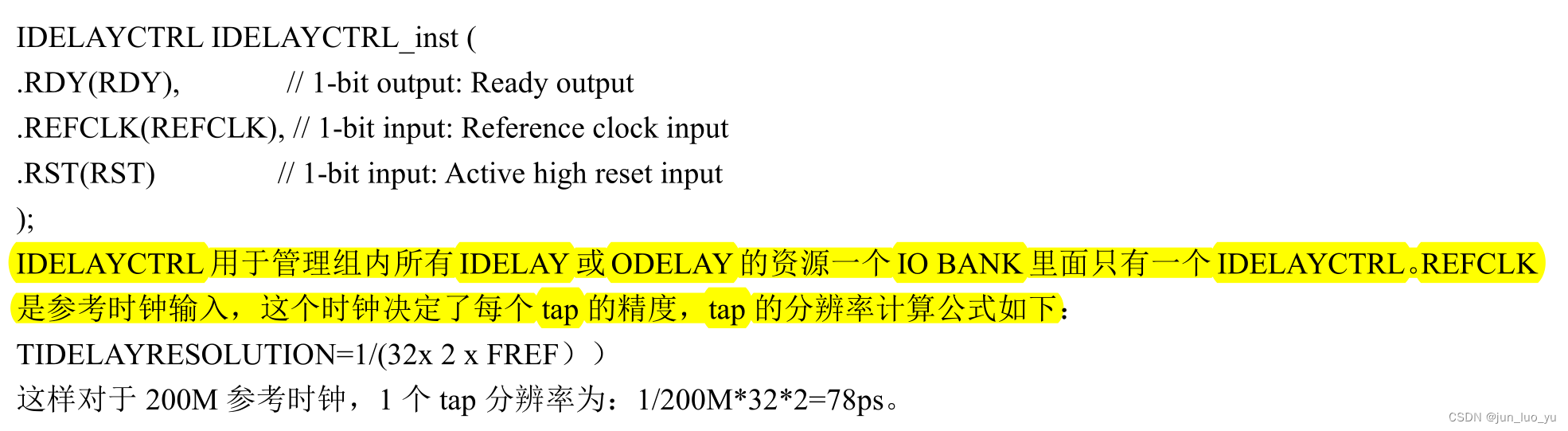

（21） IDELAYCTRL的计算

(22)在代码里面写ila可以使用generate语句，其中DEBUG_ENABLE语句可以作为module的一个parameter来使用。

generate if(DEBUG_ENABLE==1'b1)begin:debugcore

//添加ilaIP,Chipscope观察信号

ila_0 ila_debug(

.clk(sysclk_i),//inputwireclk

.probe0({plus_20us,pwm_o})//inputwire[1:0]probe0

);

end

endgenerate

（23） 怎么保存波形文件 一般保存为WDB（sim里面）跟WCFG

1.点击Vivado的菜单栏中的 Flow -> Open Static simulation，然后选中之前保存的 .WDB 文件即可。

2. 点击Vivado的菜单栏中的 File -> Open Waveform Configuration，选择我们之前保存的 .WCFG文件即可恢复上一次的仿真结果

2021年10月18日

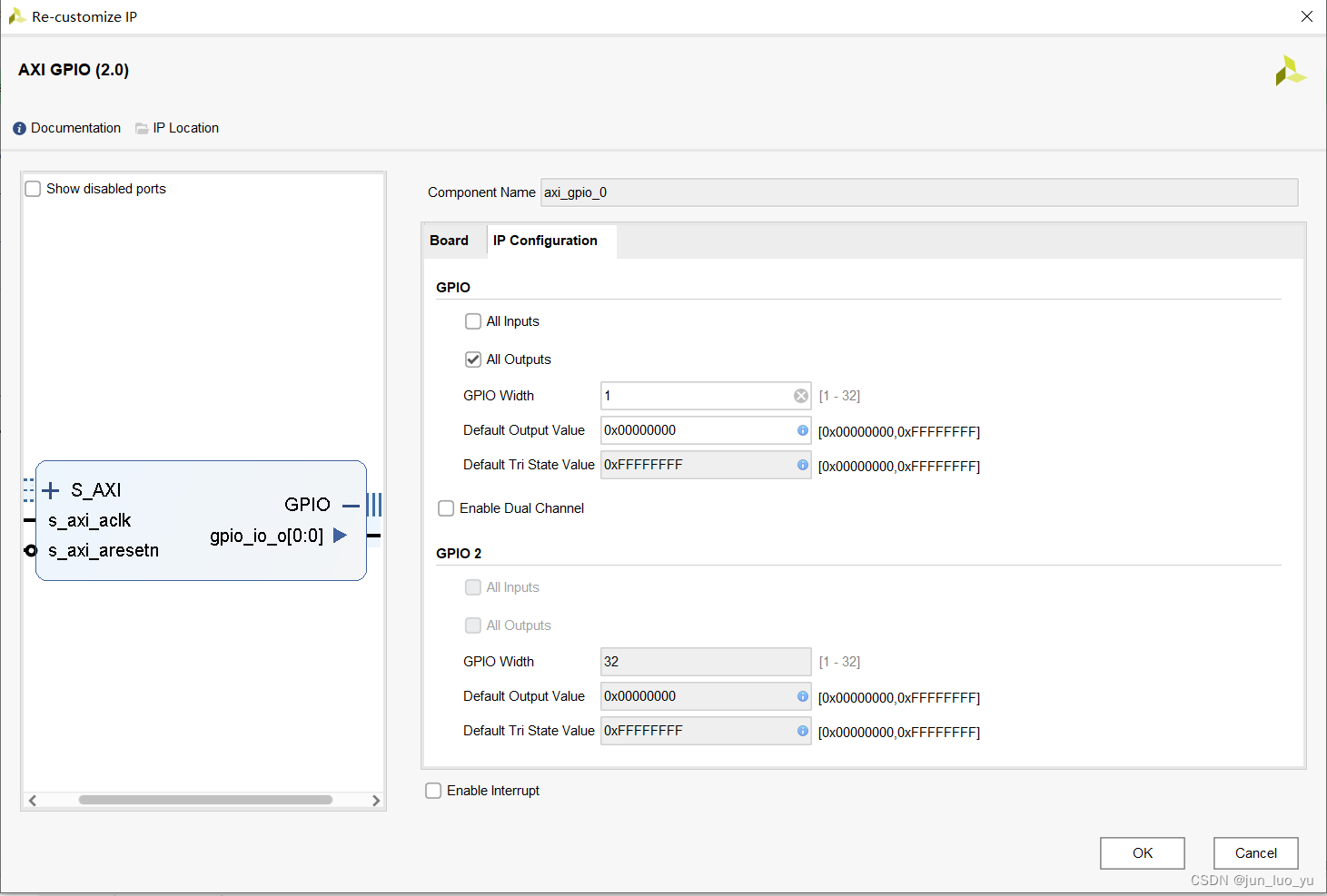

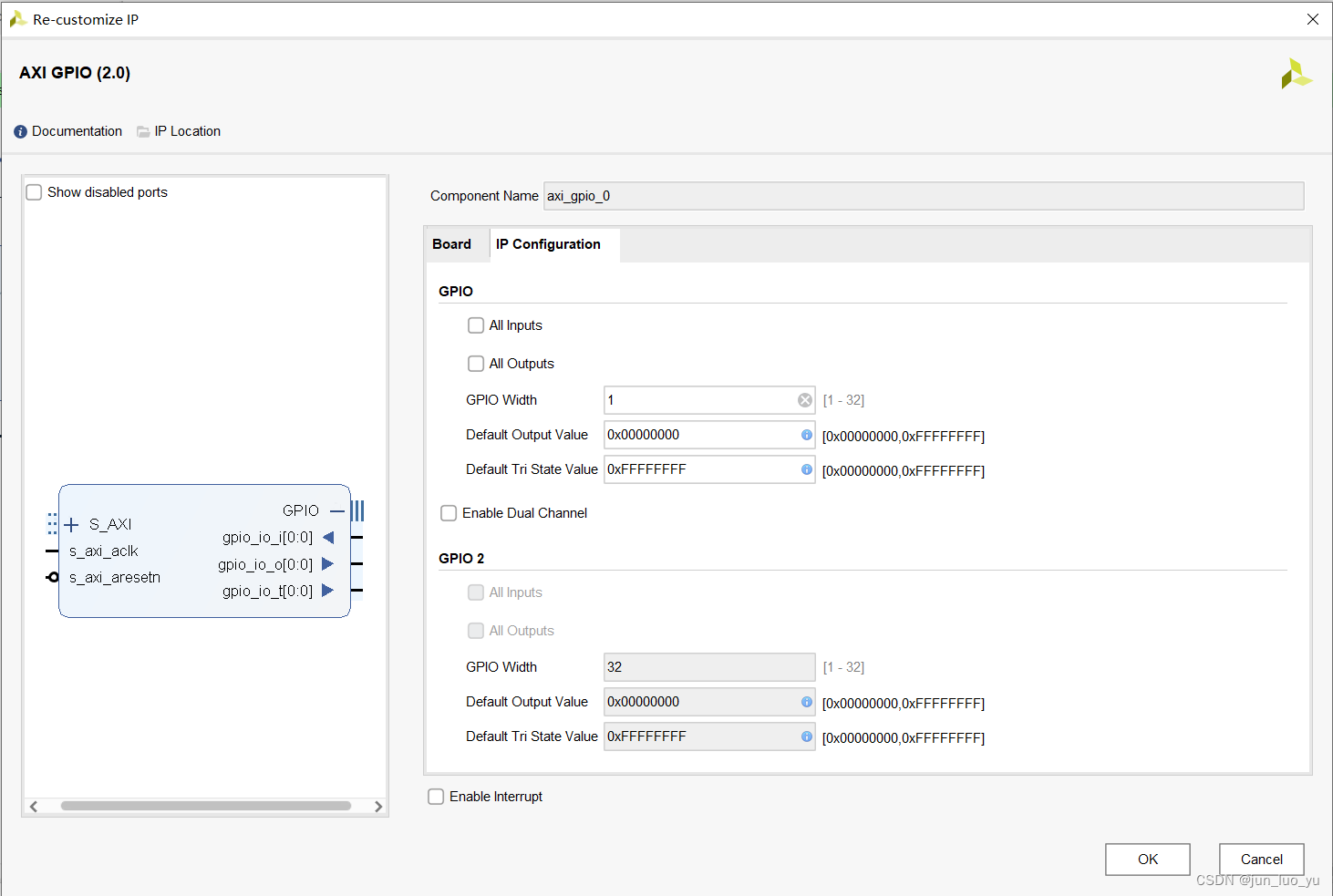

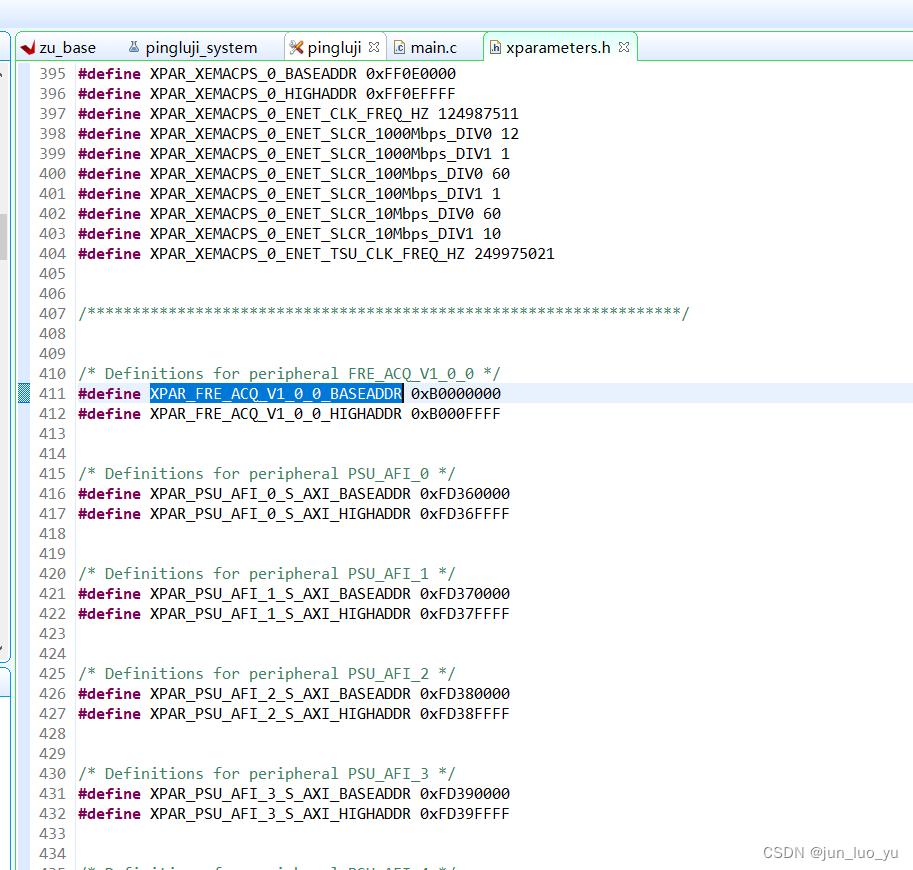

(24) 用AXI-Lite来构建了数据发送以及GPIO来控制pl端的led灯去点亮都实验成功了！！！

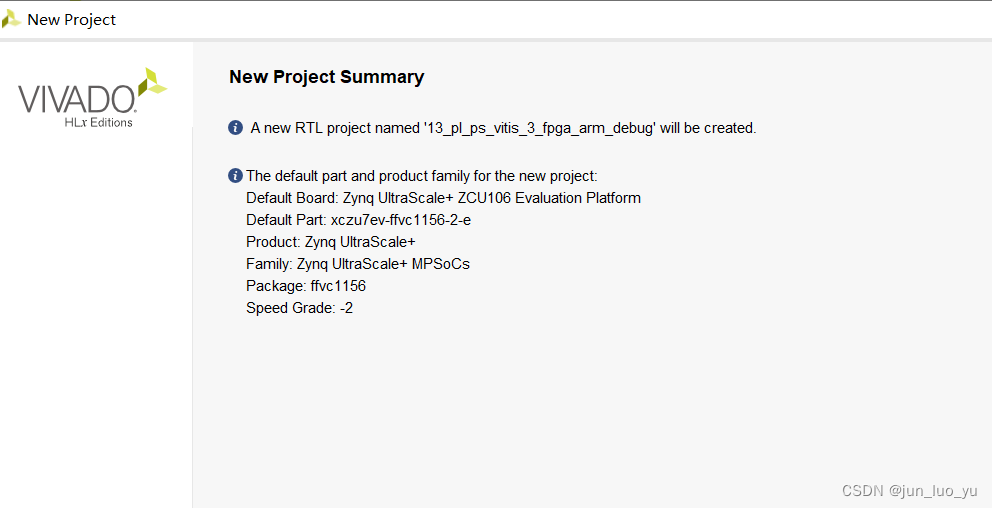

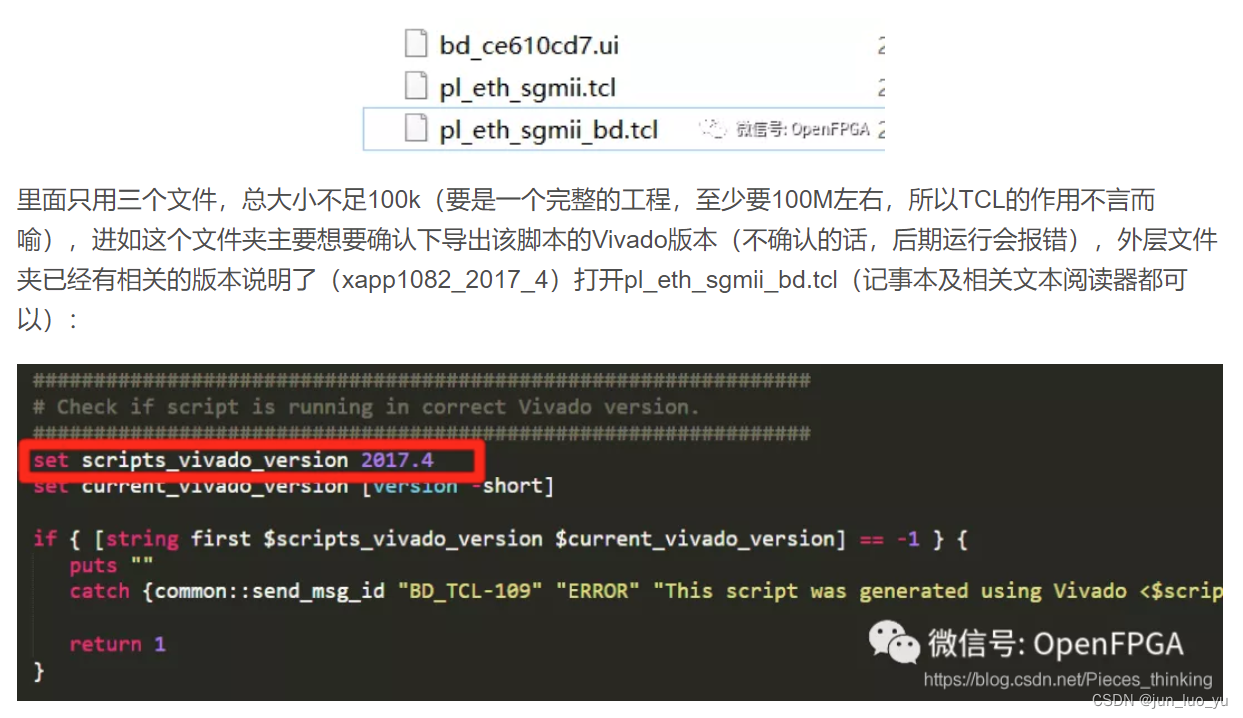

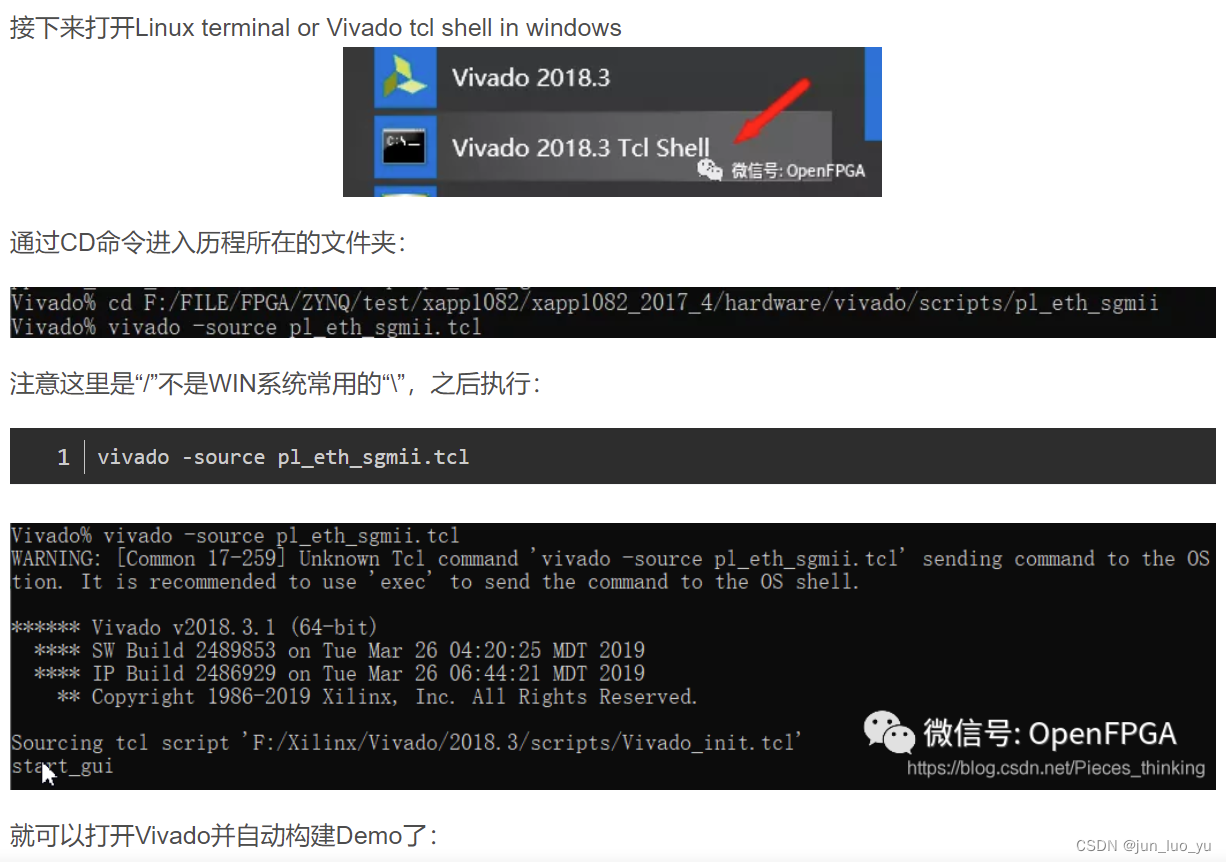

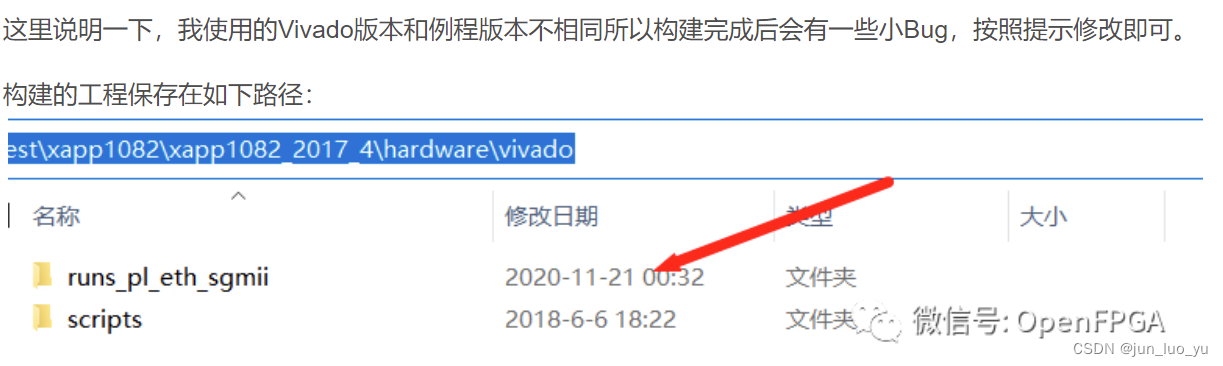

(25)new project summary

xczu7ev-ffvc 1156-2-e

(26) ILA有一种分类叫做 System ILA IP ，用这个东西可以实现对Post-implemented的设计进行分析和调试（参见ug908-page170）。按照ug908这个说明，system ila应该放到 ip block design 里面才对。

System ILA debug可以直连AXI协议。连上AXI协议接口线之后，Waveform的窗口会显示每个接口的连线信号，事件。如果有不止一个AXI连到一个ILA上面，各个AXI会以几个不同的slot展现出来。每个slot都会显示各个AXI接线上相关的Read,Write,Address events和Data channel evets。

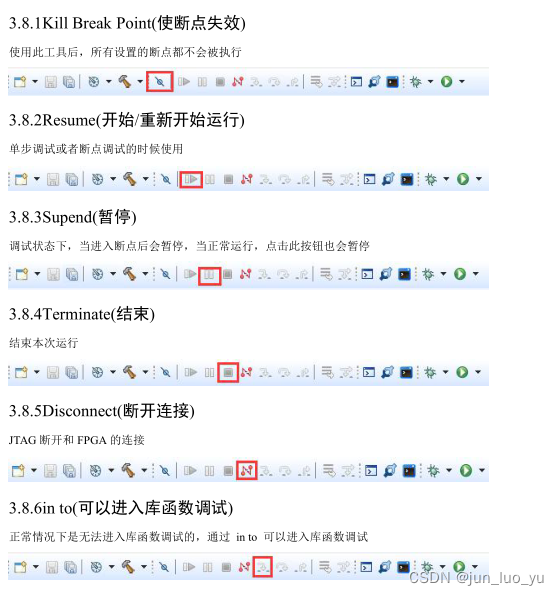

(27)vitis的使用方案
