利用MATLAB绘制单输入LTI系统的阶跃响应，输入开环传递函数。在指定时间区间内绘出阶跃响应曲线，计算出上升时间 $t_r$ 、峰值时间$t_p$、超调量$\sigma \%$、调整时间$t_s$。
需要安装Control System Toolbox™工具包，基于函数step()实现。

函数step()说明

sys=tf(N,D);
[y,t] = step(sys,Tfinal);

sys需要由前置Control System Toolbox™工具包内函数tf()生成。
N为开环增益G(s)的分子多项式系数向量。
D为开环增益G(s)的分母多项式系数向量。
[y,t]为阶跃响应。Tfinal为指定结束时间，可省略。

代码

function [] = stepres(n,d,tfinal,delta)
sys=tf(n,d);
sys=feedback(sys,1);
if(isstable(sys))%判断是否稳定
[y,t]=step(sys,tfinal);
plot(t,y);grid on
ytr=find(y>=1);
disp('tr=');
disp(t(ytr(1)));%上升时间
[ymax,peak]=max(y);
disp('tp=');
disp(t(peak));%峰值时间
disp('max_overshoot=');
disp(ymax-1); %超调量
s=length(t);
while (y(s)>(1-delta)) && (y(s)<(1+delta))
s=s-1;
end
disp('ts=');
disp(t(s+1));% 调整时间
else
disp('the dynamic system model is not stable')
[y,t]=step(sys,tfinal);
plot(t,y);grid on
end
end

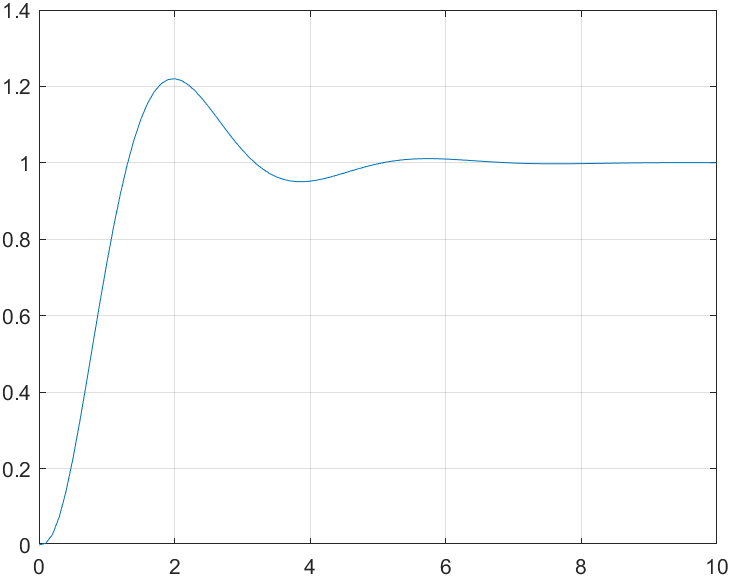

实例一

对于开环传递函数如下的系统
$$G(s)=\frac{1.7857}{s(0.1s+1)(0.5s+1)}$$

format long
n=1.7857;
d=conv(conv([1 0],[0.1 1]),[0.5 1]);
stepres(n,d,10,0.05);
tr=
1.400000000000000
tp=
2
max_overshoot=
0.220272823945806
ts=
3

实例二

对于开环传递函数如下的系统
$$G(s)=\frac{12.5}{s(0.2s+1)(1s+1)}$$

format long
n=12.5;
d=conv(conv([1 0],[0.2 1]),[1 1]);
stepres(n,d,20,0.05);
the dynamic system model is not stable
