我是靠谱客的博主无聊大雁，这篇文章主要介绍【图像处理-滤波】python实现基本的空域、频域滤波操作（中值滤波、均值滤波、FFT_陷波器）中值滤波均值滤波FFT_陷波器，现在分享给大家，希望可以做个参考。

这是在上课时老师留的第一个大作业，不愧是我，总是赶到ddl。

中值滤波

中值滤波的原理很简单，就是滑动窗在原图上滑动，然后将滑动窗的内容的中值，作为新图中该坐标的像素值，比较适用于 椒盐噪声。从原理来说，如果没有对原图进行拓展的话，滤波后的新图的大小与原图是不一样的，原图的边缘部分是没有参与运算的。所以下面是利用了padding的技巧，确保原图的边缘部分也可以滤波。
代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
import numpy as np
import cv2
import glob
from matplotlib import pyplot as plt
img = cv2.imread(r'F:something_usefulImage_processinghomework01Circuit_noise.jpg',0)
img_copy = img.copy()
width = img.shape[0] #宽
length = img.shape[1] #高
kernel = 5 #卷积核大小 / 滑动窗大小
mid = (kernel-1)//2
padding = (kernel - 1)//2 #扩展操作，为了对原图所有的点都操作
img_new = np.zeros([width + 2*padding,length + 2*padding],dtype = np.uint8) #扩展原图，补零
#将原图 铺在 新图上
for i in range(width):
for j in range(length):
img_new[padding + i,padding + j] = img[i,j]
slide_window = [] #滑动窗的内容
for i in range(width):
for j in range(length):
for m in range(kernel):
for n in range(kernel):
slide_window.append(img_new[i+m,j+n])
slide_window.sort()
img_copy[i ,j] = slide_window[(len(slide_window)+1)//2]
#取中值

del slide_window[:]
print('okok---------')
cv2.imshow('img_after_Circuit_noise',img_copy)
print(img_copy.shape)
cv2.waitKey(0)
cv2.destroyAllWindows()

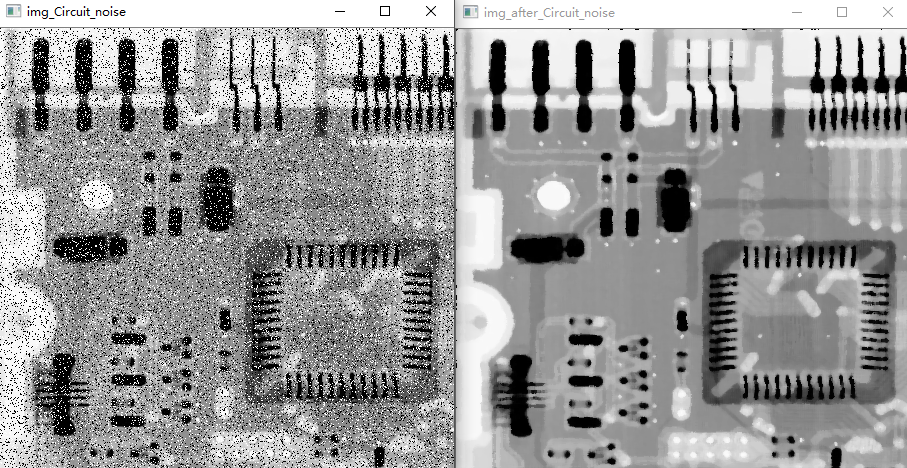

效果图如下：
在这里插入图片描述

均值滤波

与中值滤波相似，其实只是将取中值的操作换成取均值即可。均值滤波是用于去除高斯噪声，那种“米花类型”的噪音。代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
import numpy as np
import cv2
import glob
from matplotlib import pyplot as plt
img = cv2.imread(r'F:something_usefulImage_processinghomework01california_22_13.bmp',0)
cv2.imshow('img',img)
img_copy = img.copy()
width = img.shape[0] #宽
length = img.shape[1] #高
kernel = 5 #卷积核大小 / 滑动窗大小
padding = (kernel - 1)//2 #扩展操作，为了对原图所有的点都操作
img_new = np.zeros([width + 2*padding,length + 2*padding],dtype = np.uint8) #扩展原图，补零
#将原图 铺在 新图上
for i in range(width):
for j in range(length):
img_new[padding + i,padding + j] = img[i,j]
slide_window = [] #滑动窗的内容
for i in range(width):
for j in range(length):
window_sum = 0 #滑动窗的和
for m in range(kernel):
for n in range(kernel):
slide_window.append(img_new[i+m,j+n])
window_sum += img_new[i+m,j+n]
window_average = window_sum / len(slide_window)
img_copy[i ,j] = window_average
#取均值

del slide_window[:]
print('okok---------')
cv2.imshow('img_after',img_copy)
print(img_copy.shape)
cv2.waitKey(0)
cv2.destroyAllWindows()

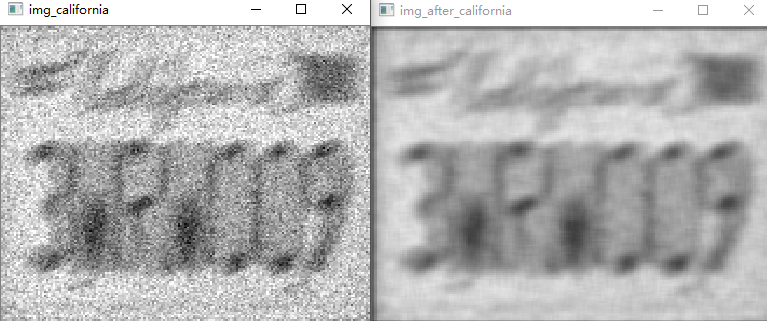

效果图如下：可以就看出均值滤波去除高斯噪声，还是很容易把边缘给模糊了的
hhh

FFT_陷波器

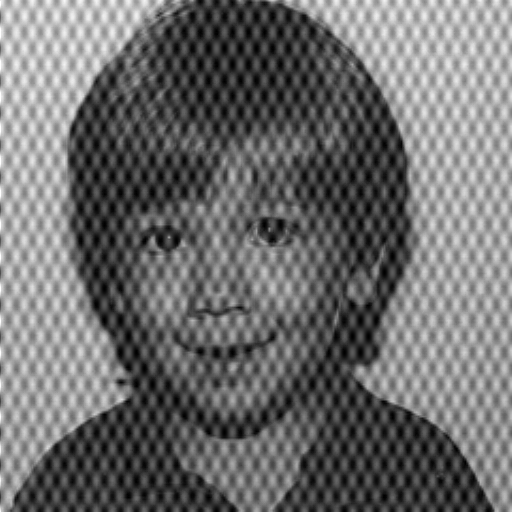

这里首先看一下给的带噪音的原图。
在这里插入图片描述

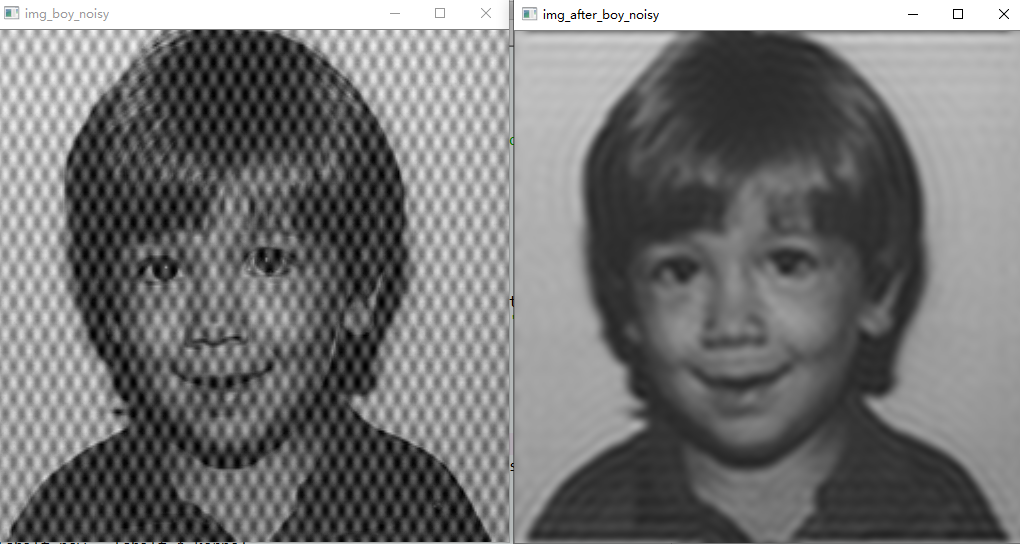

发现噪音很明显是带有特定频率的，这里把它称为正弦噪音，所以考虑在频域进行处理。首先试了频域下的低通滤波器，发现通过控制滤波的半径，可以去除正弦噪音，但是一些更加高频的细节并不能够被保留下来，效果如下：

在这里插入图片描述

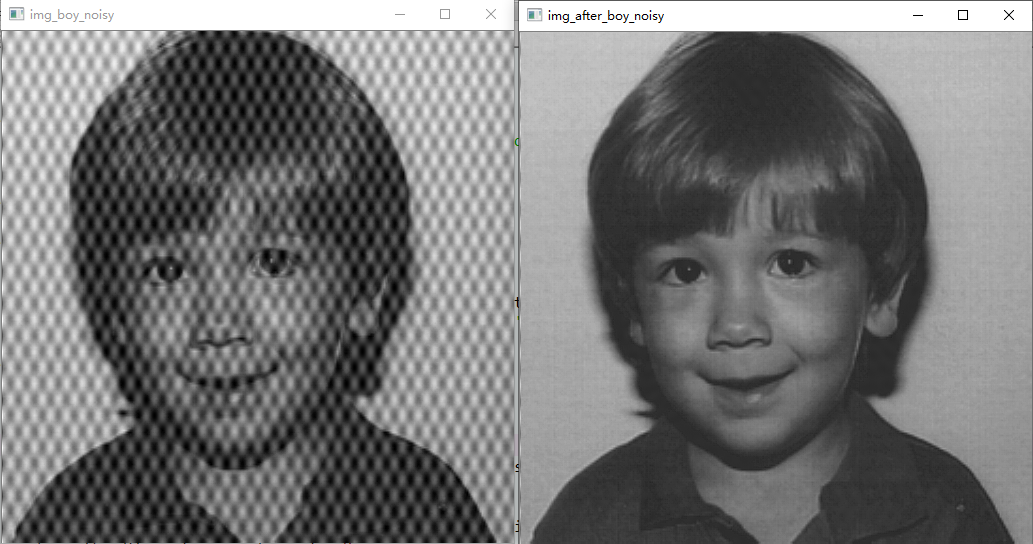

所以考虑使用 陷波器，即去除特定频率的噪音，而不是去破坏图像的其他细节。代码如下：

复制代码

def boy_noisy_process():
#读图片，噪音类型只要是正弦，利用fft变换，从频谱去除噪音
img_boy_noisy = Image.open(r'.boy_noisy.gif')
img_boy_noisy = np.array(img_boy_noisy)
cv2.imshow('img_boy_noisy',img_boy_noisy)
#FFT
f = np.fft.fft2(img_boy_noisy)
#中心化
fshift = np.fft.fftshift(f)
fft_show = np.array(np.log(np.abs(fshift)),dtype = np.uint8)
plt.subplot(1,2,1),plt.imshow(fft_show,'gray'),plt.title('img fft')
#构建滤波器（陷波器）
kernel = np.ones(fshift.shape,dtype = np.uint8)
width_center = fshift.shape[0] // 2
length_center = fshift.shape[1] // 2
radius = 32 #滤波器半径
for i in range(width_center - radius,width_center + radius):
kernel[i,length_center - radius] = 0
kernel[i,length_center + radius] = 0
for j in range(length_center - radius,length_center + radius):
kernel[width_center - radius,j] = 0
kernel[width_center -+ radius,j] = 0
#频域滤波
fshift_new = fshift * kernel
fft_show_new = np.array(np.log(np.abs(fshift_new)),dtype = np.uint8)
plt.subplot(1,2,2),plt.imshow(fft_show_new,'gray'),plt.title('img fft new')
# 逆变换
f1shift = np.fft.ifftshift(fshift_new)
img_after_boy_noisy = np.fft.ifft2(f1shift)
#出来的是复数，无法显示
img_after_boy_noisy = np.array(np.abs(img_after_boy_noisy),dtype = np.uint8)
cv2.imshow('img_after_boy_noisy',img_after_boy_noisy)
cv2.waitKey(0)
cv2.destroyAllWindows()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
def boy_noisy_process():
#读图片，噪音类型只要是正弦，利用fft变换，从频谱去除噪音
img_boy_noisy = Image.open(r'.boy_noisy.gif')
img_boy_noisy = np.array(img_boy_noisy)
cv2.imshow('img_boy_noisy',img_boy_noisy)
#FFT
f = np.fft.fft2(img_boy_noisy)
#中心化
fshift = np.fft.fftshift(f)
fft_show = np.array(np.log(np.abs(fshift)),dtype = np.uint8)
plt.subplot(1,2,1),plt.imshow(fft_show,'gray'),plt.title('img fft')
#构建滤波器（陷波器）
kernel = np.ones(fshift.shape,dtype = np.uint8)
width_center = fshift.shape[0] // 2
length_center = fshift.shape[1] // 2
radius = 32 #滤波器半径
for i in range(width_center - radius,width_center + radius):
kernel[i,length_center - radius] = 0
kernel[i,length_center + radius] = 0
for j in range(length_center - radius,length_center + radius):
kernel[width_center - radius,j] = 0
kernel[width_center -+ radius,j] = 0
#频域滤波
fshift_new = fshift * kernel
fft_show_new = np.array(np.log(np.abs(fshift_new)),dtype = np.uint8)
plt.subplot(1,2,2),plt.imshow(fft_show_new,'gray'),plt.title('img fft new')
# 逆变换
f1shift = np.fft.ifftshift(fshift_new)
img_after_boy_noisy = np.fft.ifft2(f1shift)
#出来的是复数，无法显示
img_after_boy_noisy = np.array(np.abs(img_after_boy_noisy),dtype = np.uint8)
cv2.imshow('img_after_boy_noisy',img_after_boy_noisy)
cv2.waitKey(0)
cv2.destroyAllWindows()
