概述

笔记

下载的版本为3gpp TS 37.213 (V16.1.0) 2020-30
　　一到三章为基本内容，第四章开始为主要内容。
4.0介绍的是一些基础定义，包含：
1、channel定义为由一系列RB组成的载波或者载波的一部分，在这些RB上以共享频谱的方式接入。
2、基础时隙T(sl)=9us；当检测时隙内部检测时连续4us低于阈值X(Thresh)时，定义这一时隙为空闲。否则就定义为忙碌。
3、channel occupancy是指执行完信道接入程序后的状态
4、Channel Occupancy Time是指eNB/gNB/UE或者其共享信道在某一信道上传输的总时间。如果传输中存在的gap时间小于等于25us，则不认为传输中断，这个gap时间仍然算进传输时间。信道占用时间可用于eNB/gNB和相应UE之间的传输。
5、DL transmission burst是指从eNB/gNB发出的一串所有的gap长度不大于16us的传输（信号）。如过某个gap长度大于16us，那么可将其整体看成几个DL transmission burst的和。基站可以在传输DL transmission burst之后不再感应信道的可用性直接继续传输。
6、UL transmission burst的定义和DL transmission burst相似，将下行改为了上行。gap的时间要求相同。
7、discovery burst 指DL transmission burst中限制在窗口内并与占空比相关联的一组信号和/或信道。包括下列几种：
　（1）由eNB发起的传输包括主同步信号PSS、二次同步信号SSS、小区特定参考信号CRS，也包括非零功率的CSI参考信号(CSI-RS)。
　（2）由gNB发起的传输至少包括一个 SS/PBCH块，由主同步信号PSS、二次同步信号SSS，和物理广播信道PDCH相关联的解调参考信号DM-RS，也可能包括PDCCH的CORESET调度带有SIB1的PDSCH，以及携带SIB1和/或非零功率CSI参考信号的PDSCH。

下行链路接入过程
4.1.1 Type1 DL
　　条件：eNB/gNB侧、信道检测为空闲、适用于以下传输：1、由包括PDSCH/PDCCH/EPDCCH的eNB发起的传输；2、由gNB发起的传输，包括具有用户平面数据的单播PDSCH，或具有用户平面数据的单播PDSCH和调度用户平面数据的单播PDSCH；3、由gNB发起的仅具有发现突发（discovery burst ）或发现突发与非均匀广播信息复用的传输，其中传输持续时间大于或导致发现突发占空比超过1/20。
　　步骤：eNB/gNB在第一次感应出频道空闲且计数器N变为0后之后开始传送，N值的设定情况如下：
　　1、N=N(init)，其中N(init)为（0，CWp）中的随机数。然后跳到第四部。
　　2、如果N>0，基站侧使得N=N-1
　　3、感测信道的附加感测时隙是否空闲，若为空闲，转至步骤4，否则步骤5.
　　4、如果N=0，停止；否则转到 2 ；
　　5、感知信道，直到在Td中侦测到有忙碌时隙或者Td中全为空闲时隙。
　　6、如果测得所有Td时隙都为空闲，跳到4；否则跳到5.
其中：延迟的持续时间Td=Tf+Tsl+Tsi，Tf=16us，Tsl由mp个感知时隙组成；CWp的取值范围为CWp(min) <= CWp <= CWp(max)，对CWp的取法在4.1.4中有介绍。
CWp(min)、CWp(max)在上述步骤1之前要定义完成。
如果在上述过程中，当N>0时，基站发送第4.1.2条所述的发现突发，则在与发现突发重叠的检测时隙期间，基站不应减少N。
gNB可以使用任何信道访问优先级类来执行上述过程来发送包括满足本条所述条件的发现突发的传输。
对于执行单播数据的PDS平面，用户应使用PDS（SCH）优先权将数据传输给用于单播的用户。

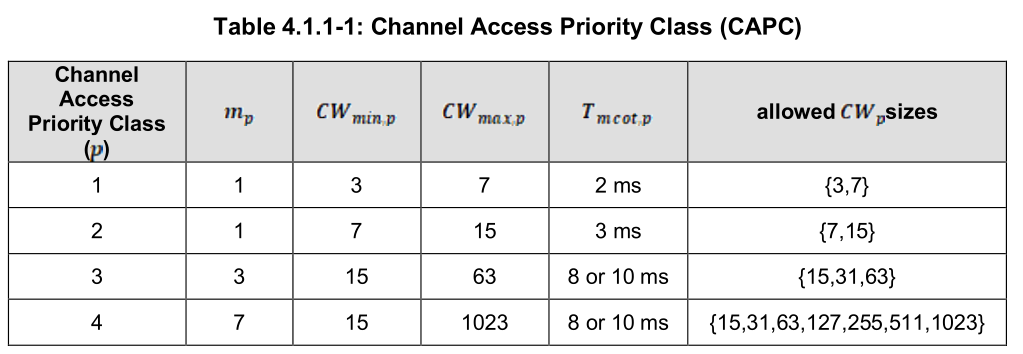

mp、CWp(min)、CWp(max)是根据信道的优先级进行选取，基站在一个频道上占用的时间不得超过Tm cot,p，选取方法如图。
在这里插入图片描述
对于p=3或者p=4，如果没有共享信道的任何其他技术可以长期保证（例如，通过监管级别），Tm cot,p=10ms或者Tm cot,p=8ms。
