数字电路猴博士期末复习笔记

221 阅读 0 评论
我是靠谱客的博主 能干冷风，这篇文章主要介绍数字电路猴博士期末复习笔记，现在分享给大家，希望可以做个参考。

第一章基本都是进制转换和逻辑门

在这里插入图片描述

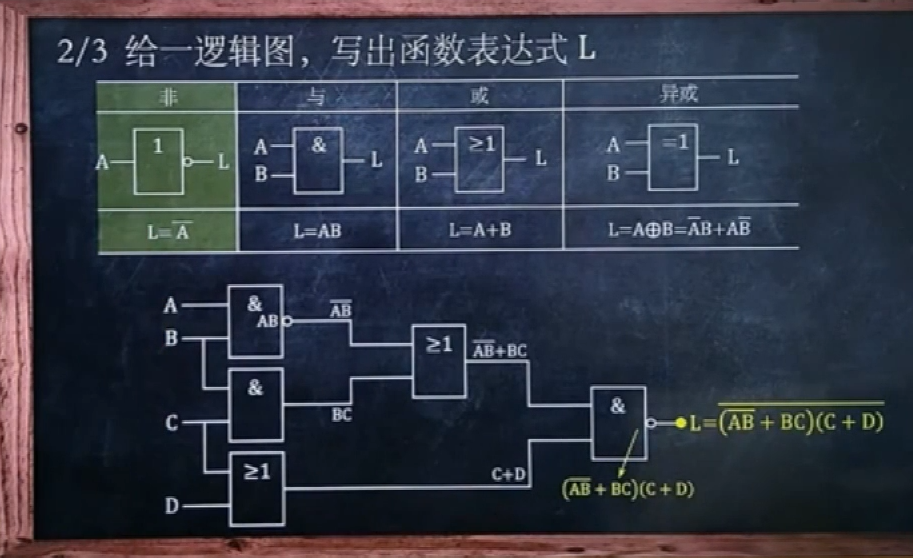

最后为0，考察逻辑门

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

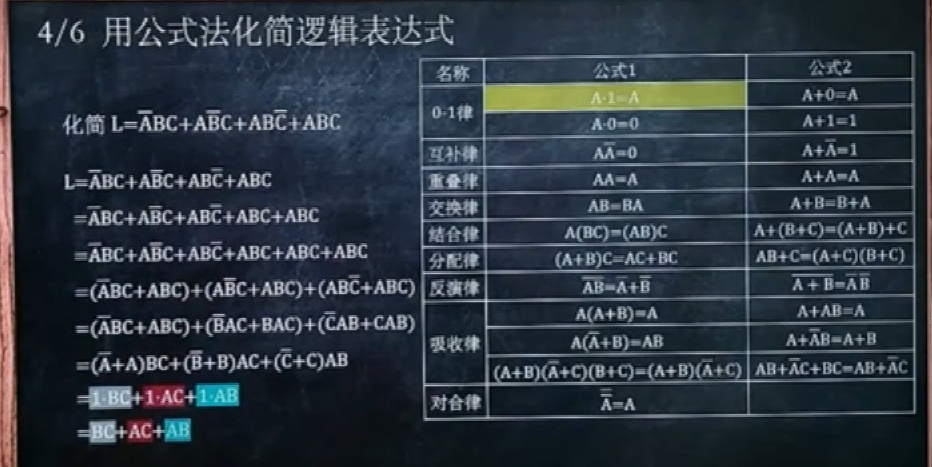

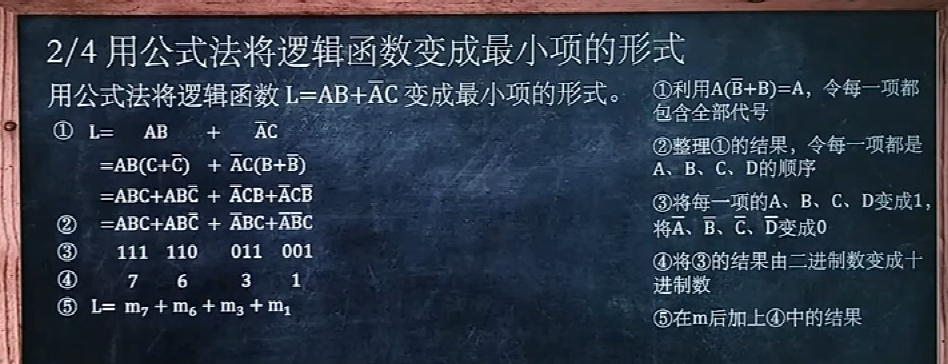

A+非A*B=A+B
在这里插入图片描述
在这里插入图片描述

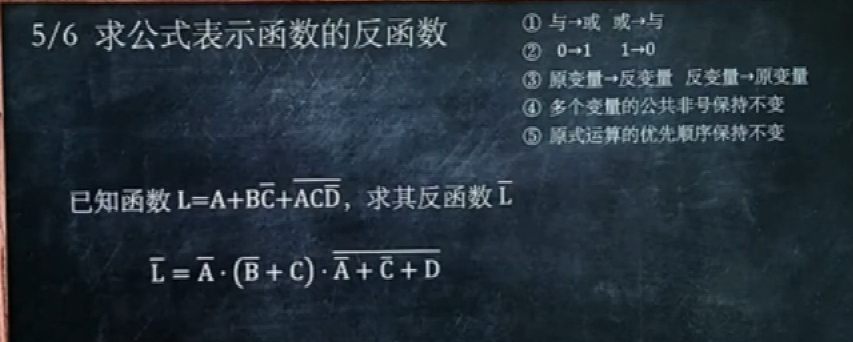

对偶式——

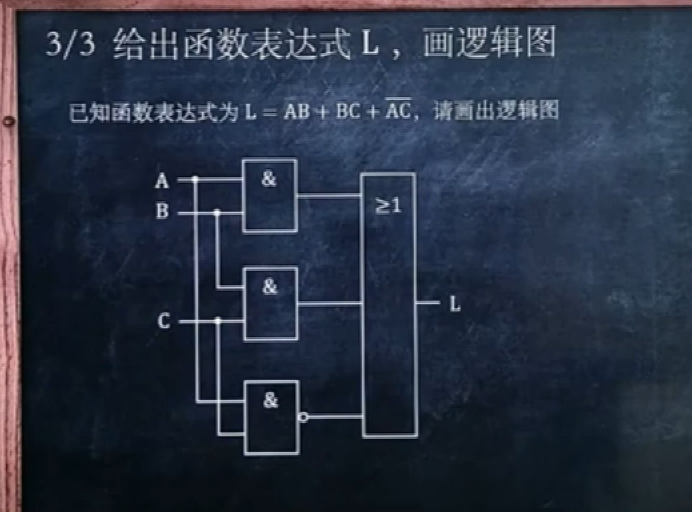

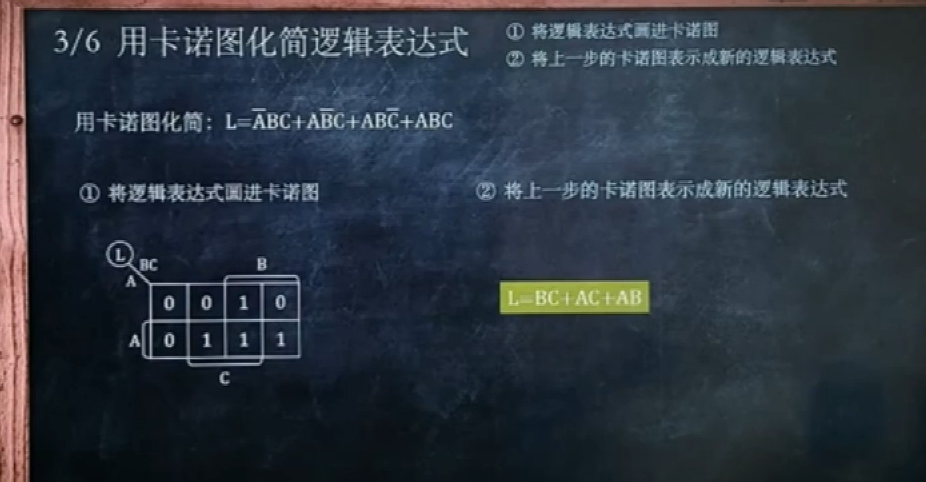

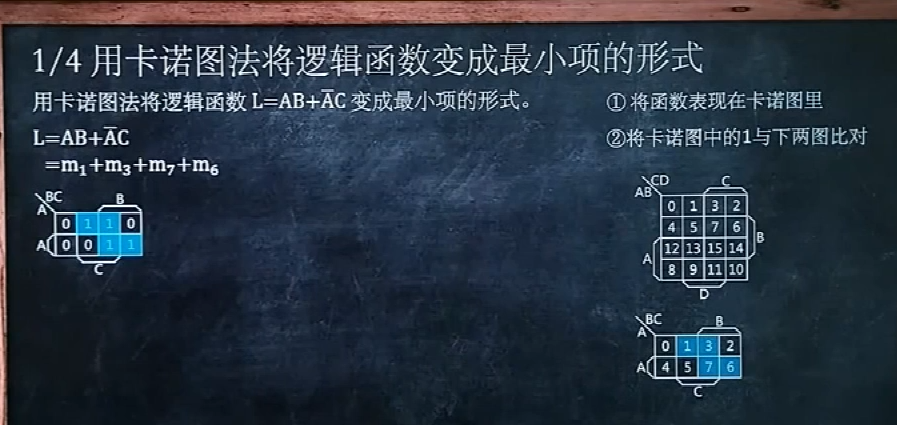

在这里插入图片描述
在这里插入图片描述

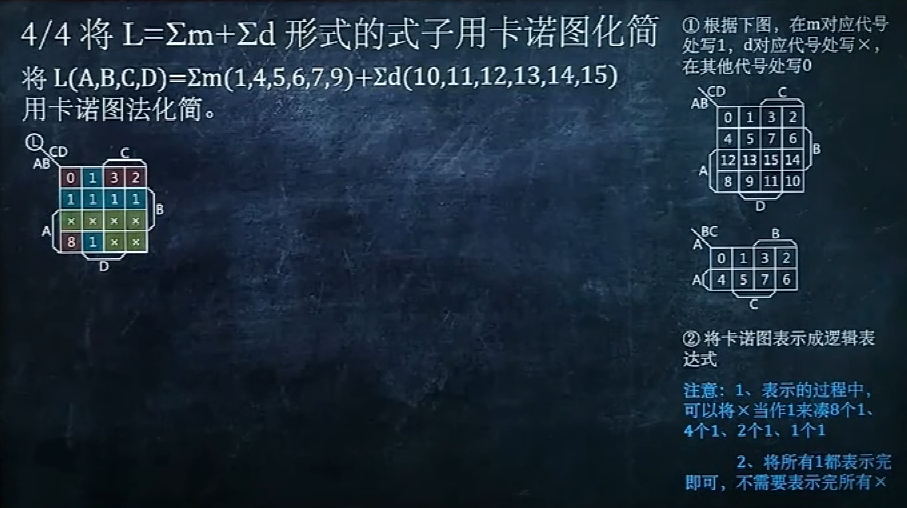

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

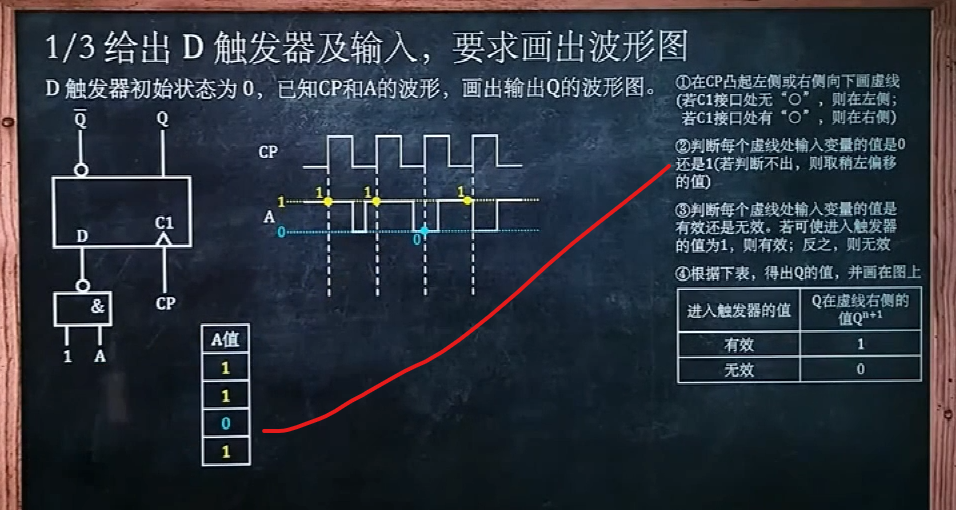

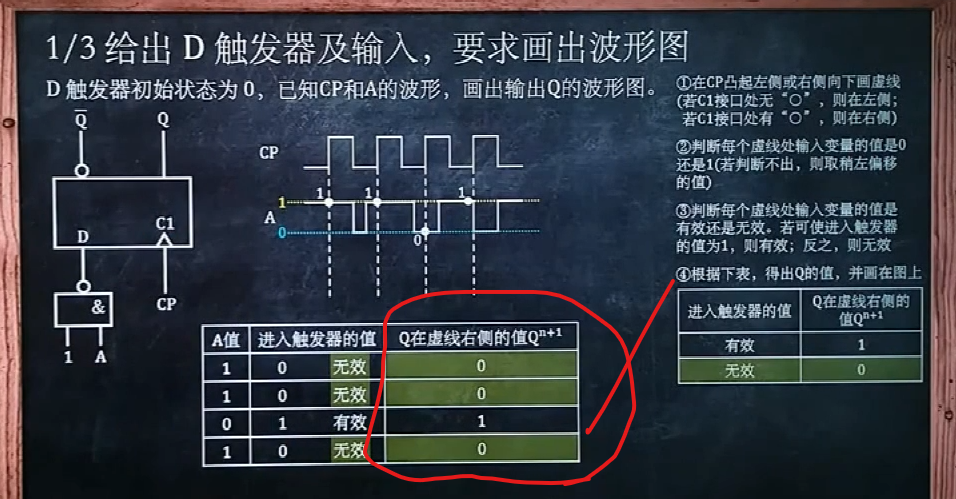

上升沿和下降沿 ——有圈下降沿

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

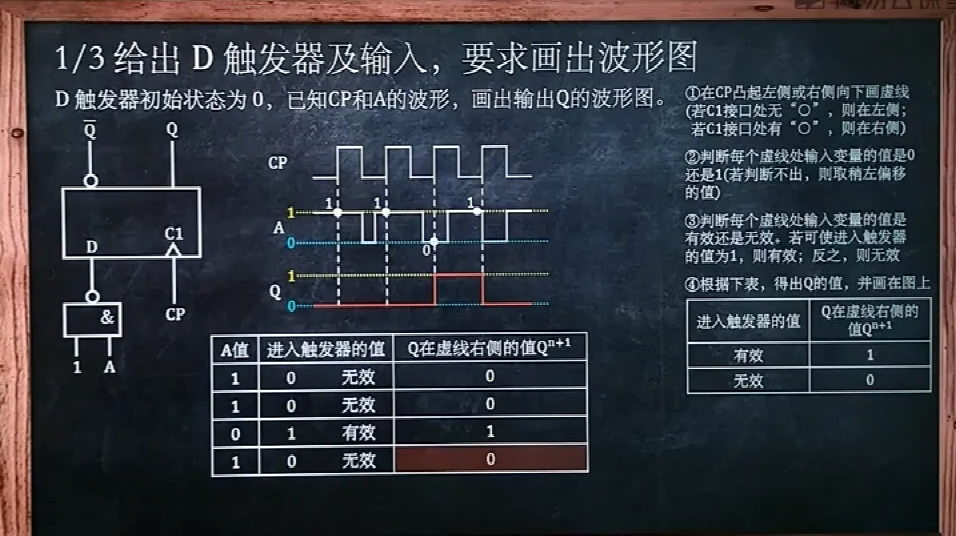

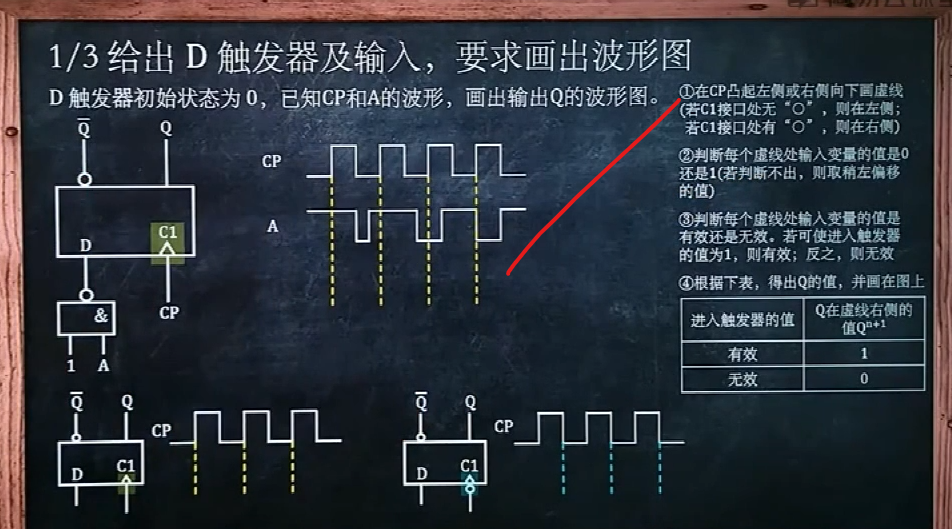

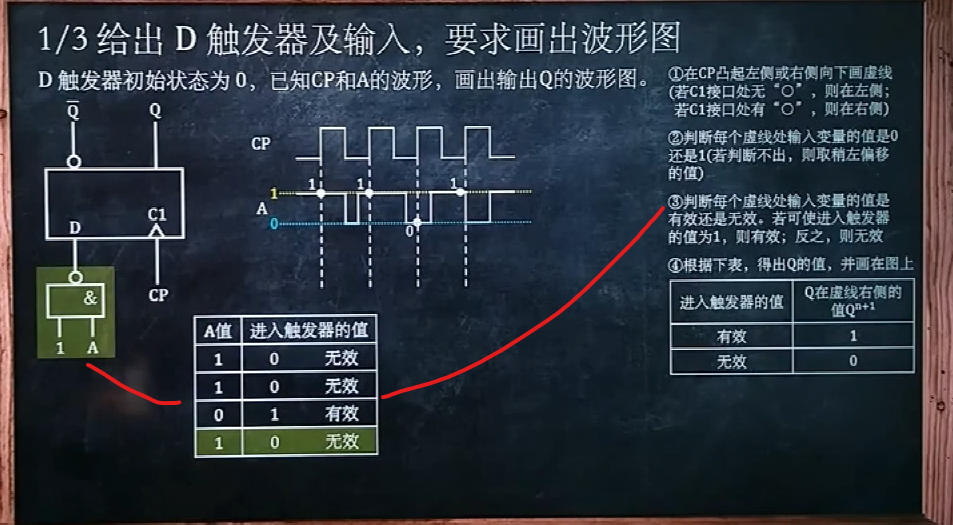

输入D的值为1为有效 ，输入D的值为0为无效

在这里插入图片描述

公式Q^n+1 = D

在这里插入图片描述

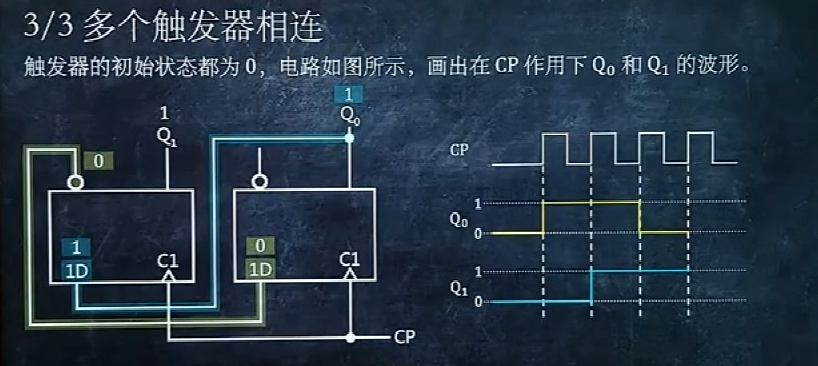

根据D值，第一段为初始状态为0，第二段还是0 ，第三段为1 ，第四段为0；

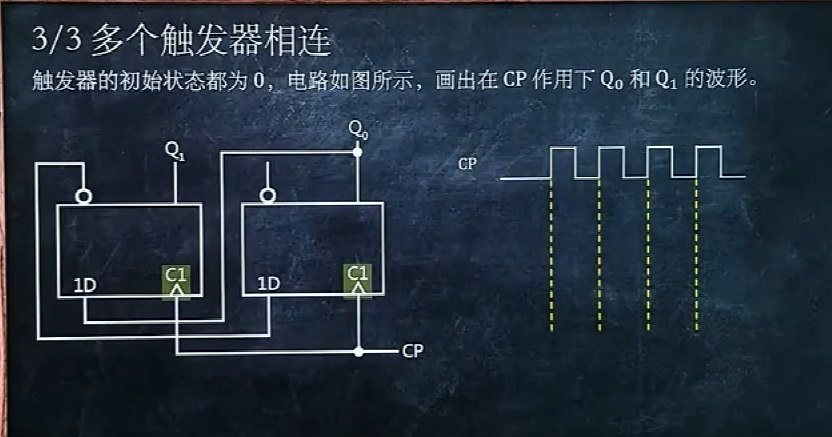

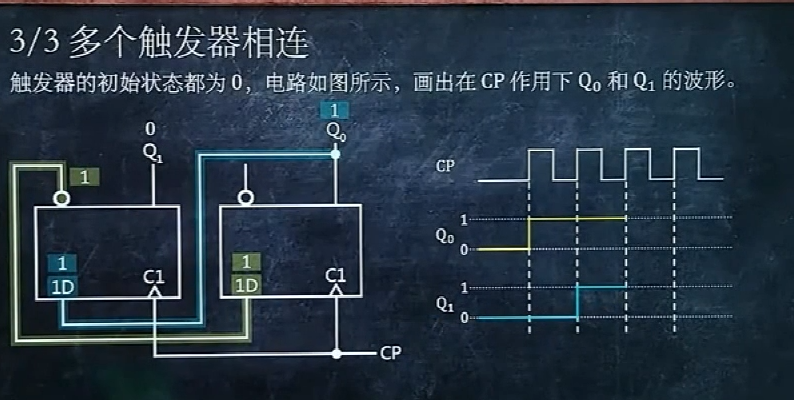

在这里插入图片描述

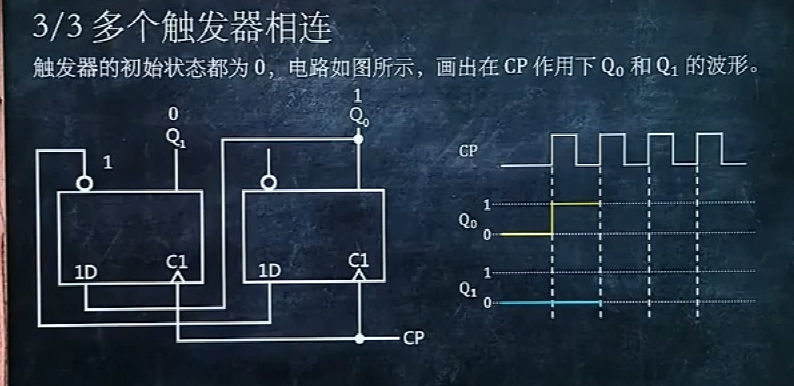

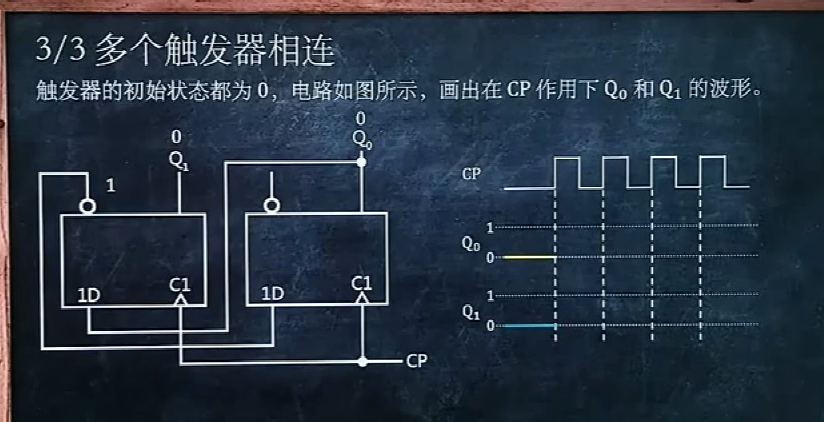

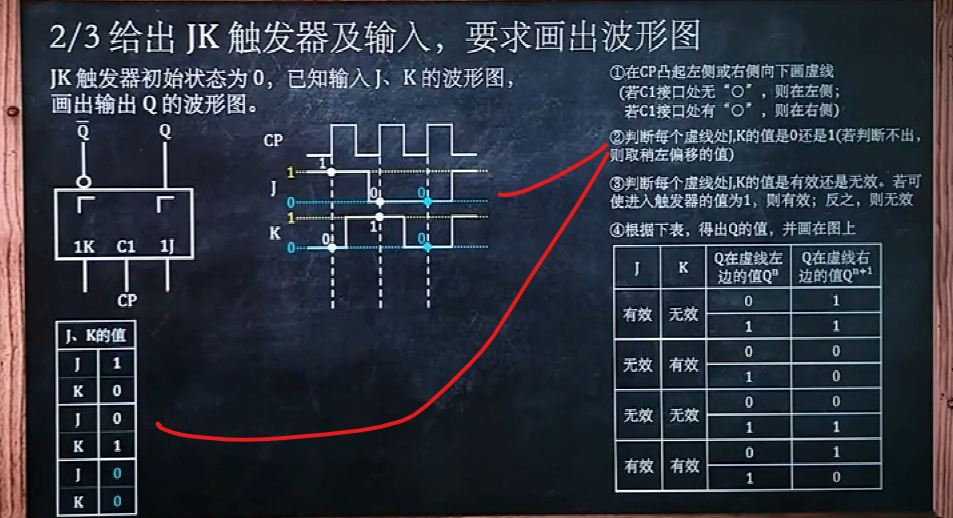

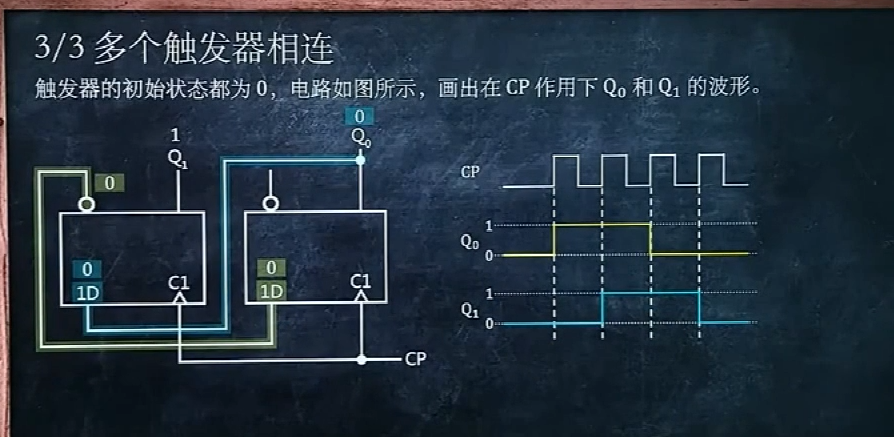

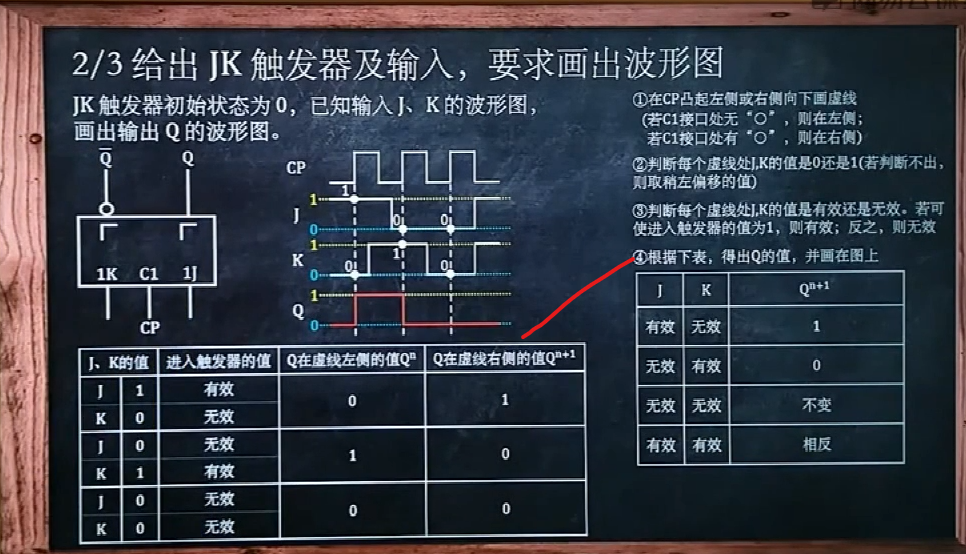

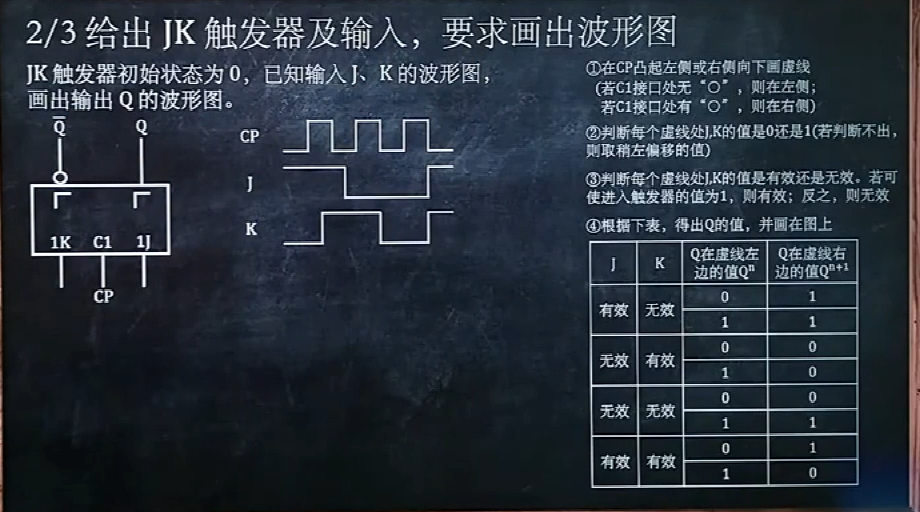

上升沿和下降沿 ——有圈下降沿
在这里插入图片描述
在这里插入图片描述

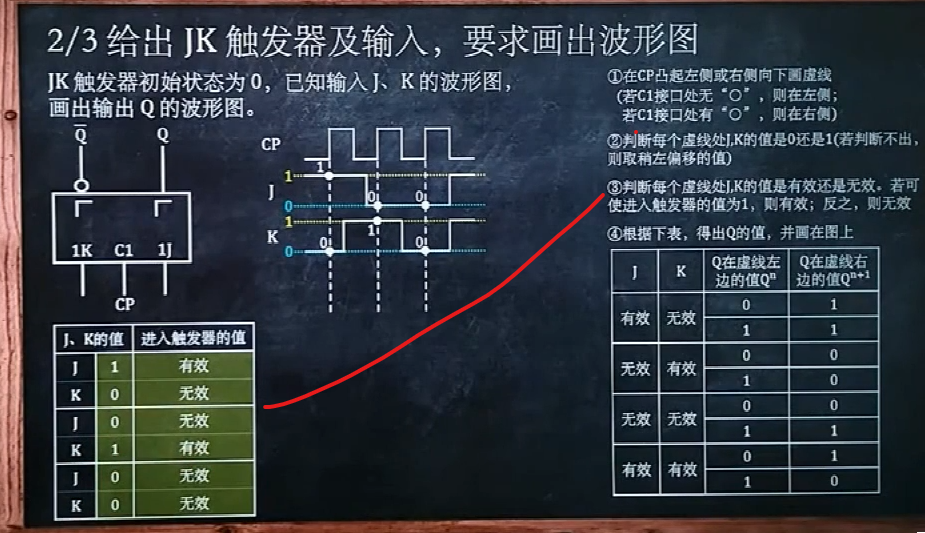

进入K的值为1时候有效，进入K的值为0的时候无效
进入J的值为1时候有效，进入K的值为0的时候无效

在这里插入图片描述

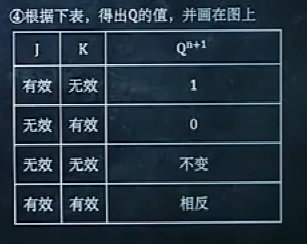

记忆下表：
在这里插入图片描述
J有效的时候 ，右边变1
K有效的时候，右边变0
J,K都无效的时候，没有功能，右边不变
J,K都有效的时候，即变1又变0，所以右边为成左边相反的

在这里插入图片描述
J叫做置位端，K叫做复位端
Q与Q非相反
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

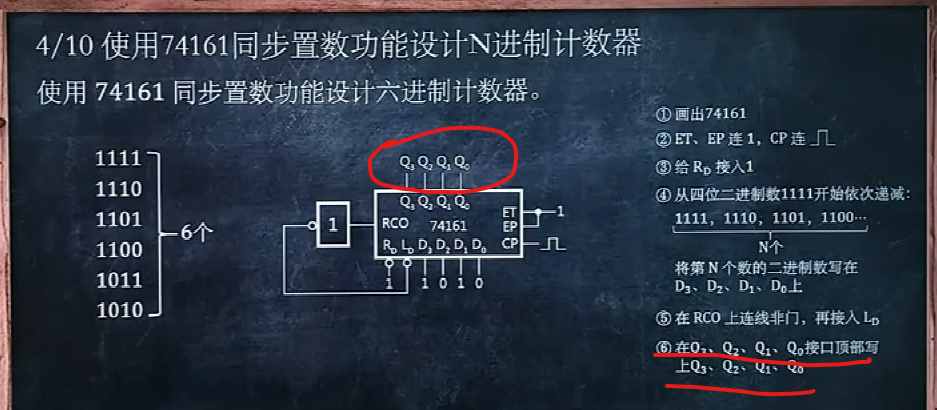

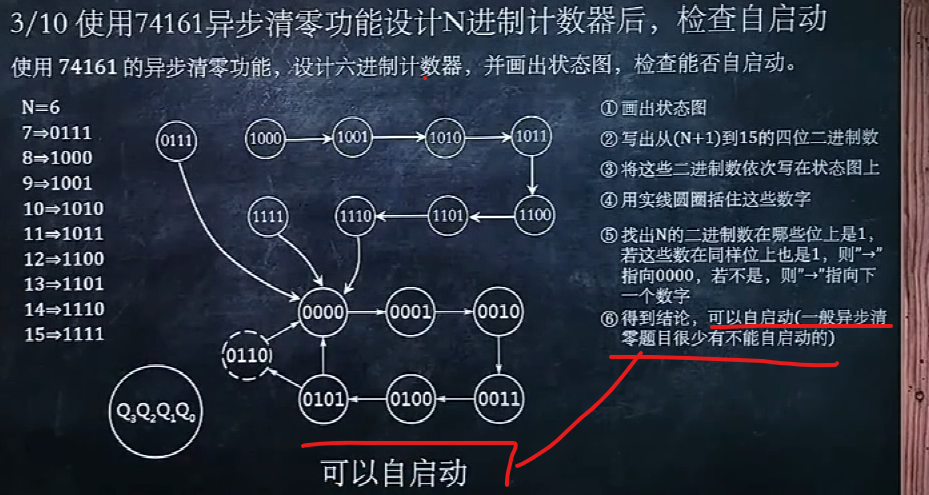

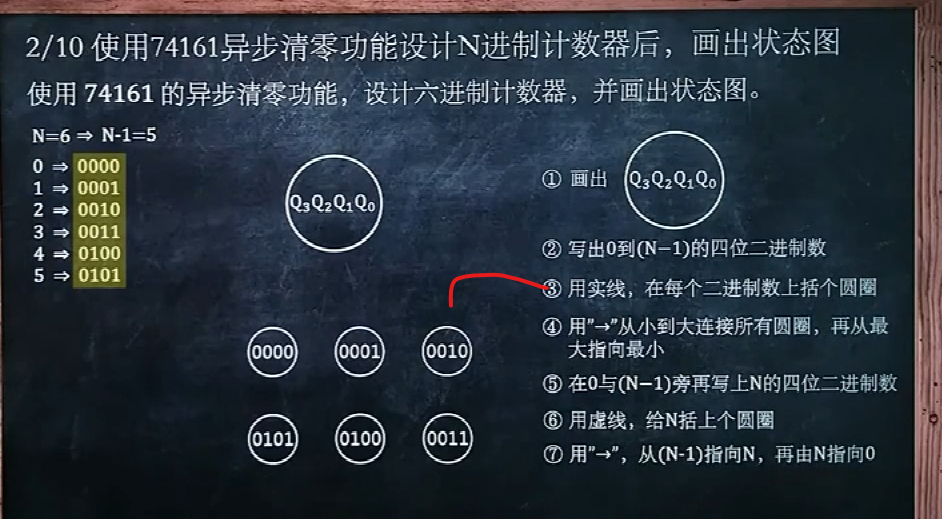

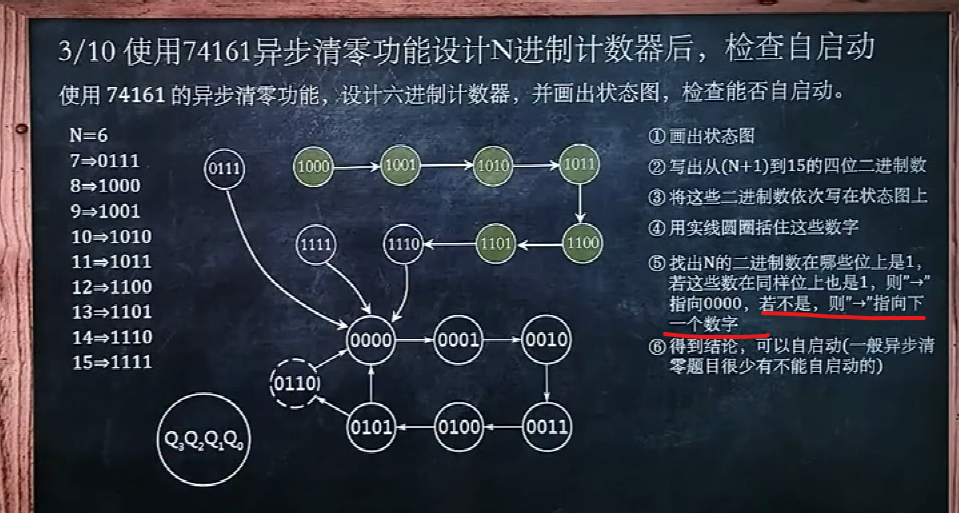

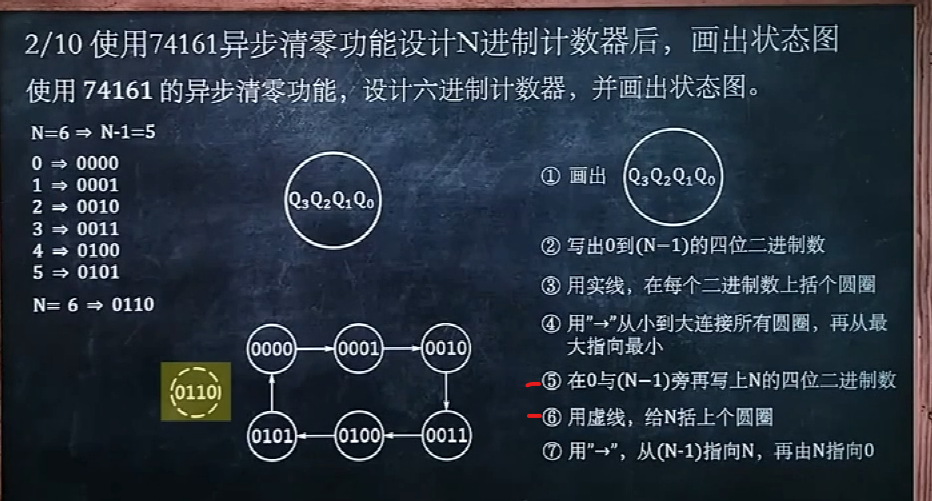

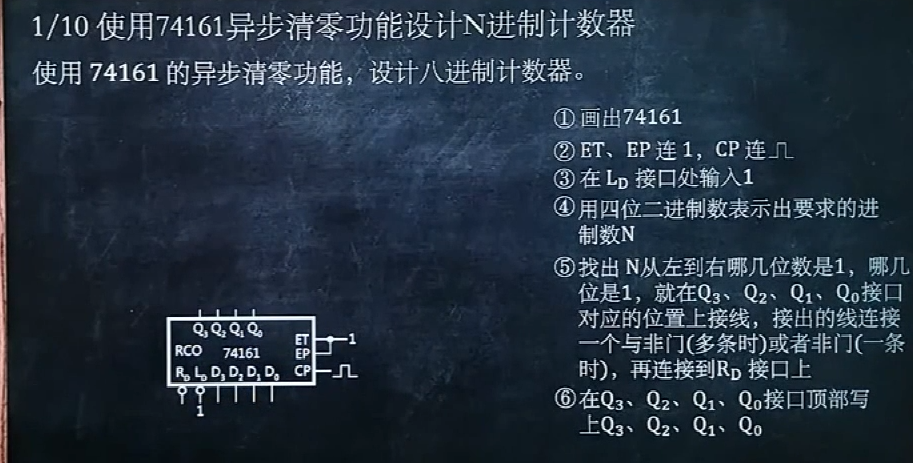

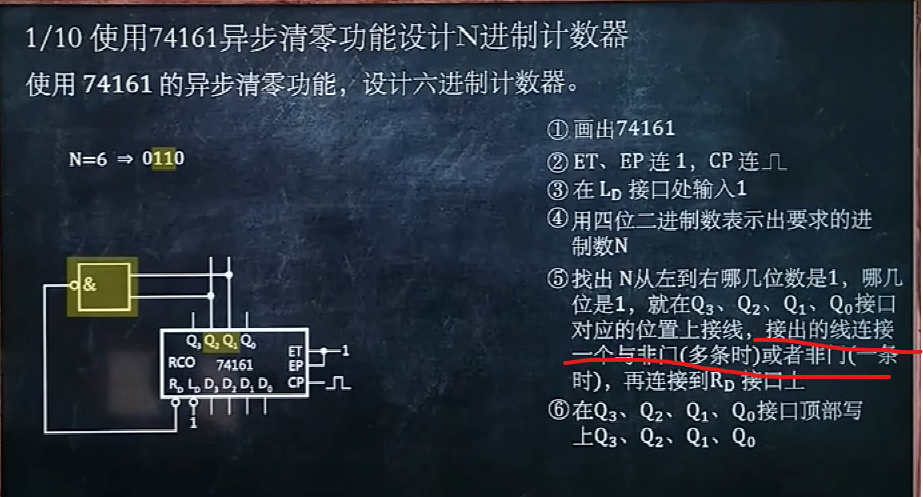

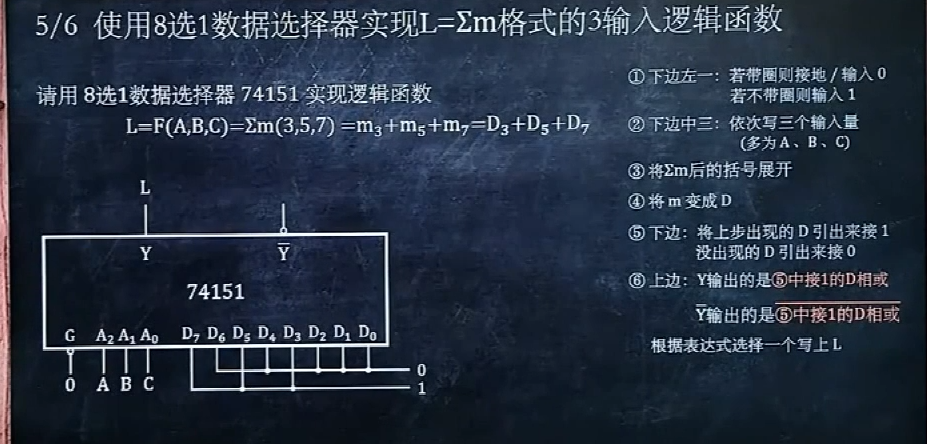

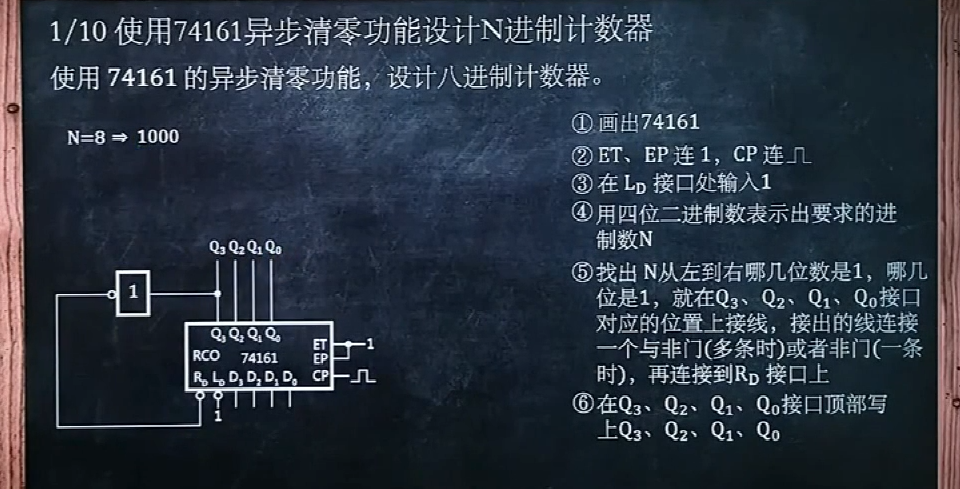

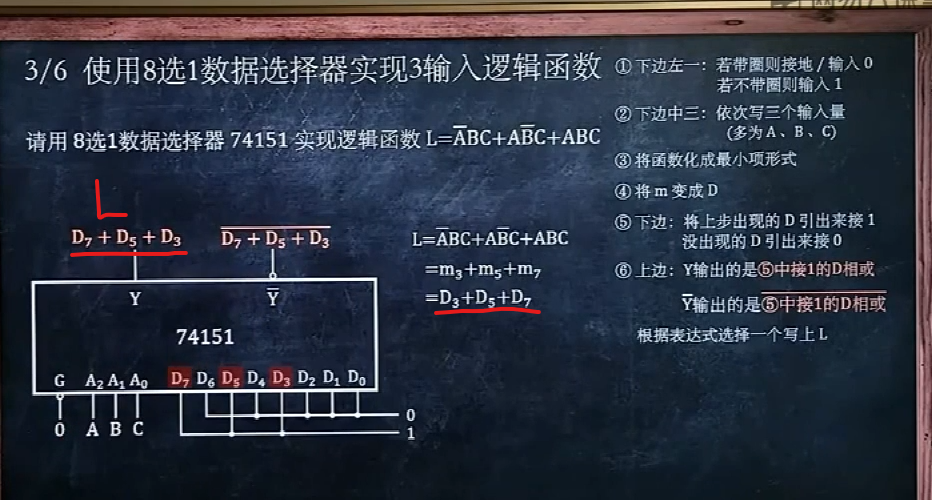

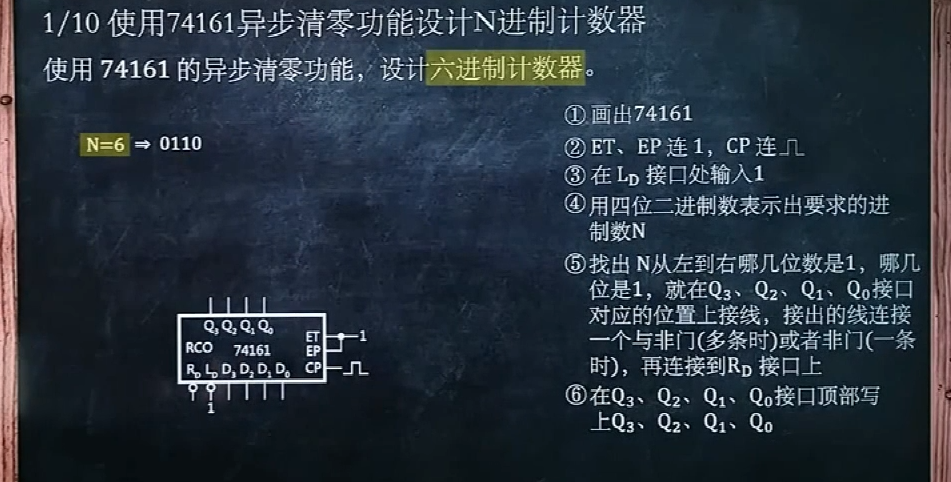

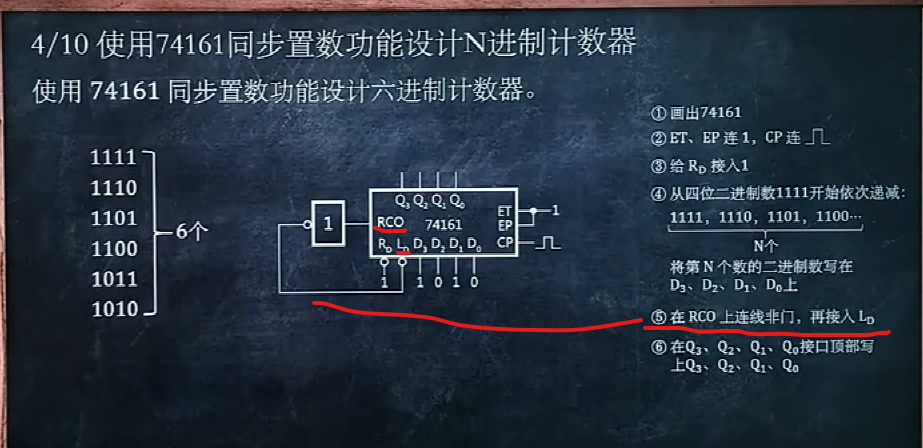

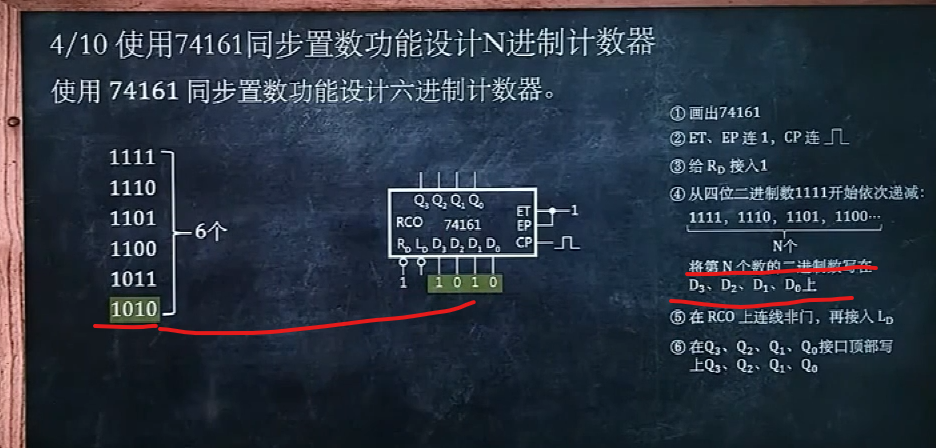

如果接出的线可以连接一个与非门
如果是一条线，连接非门

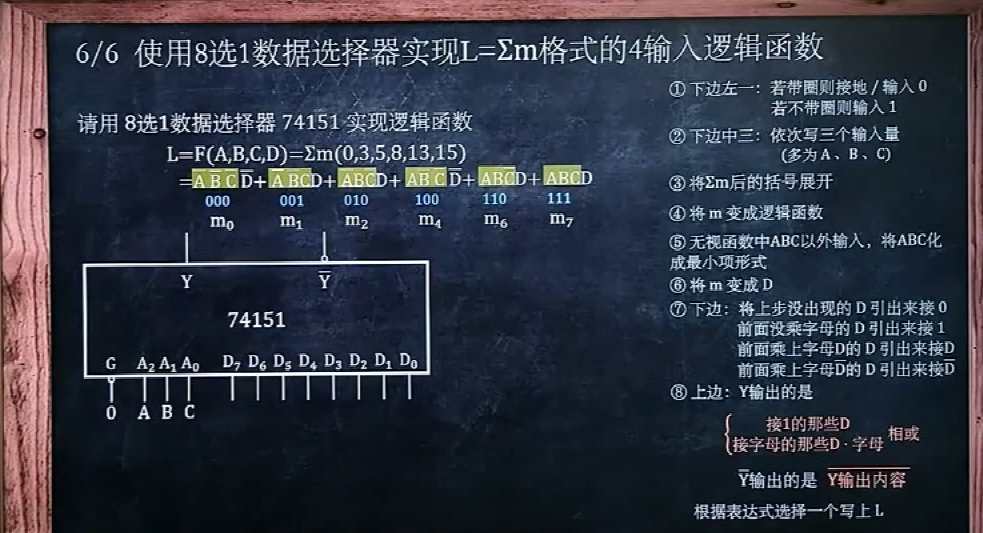

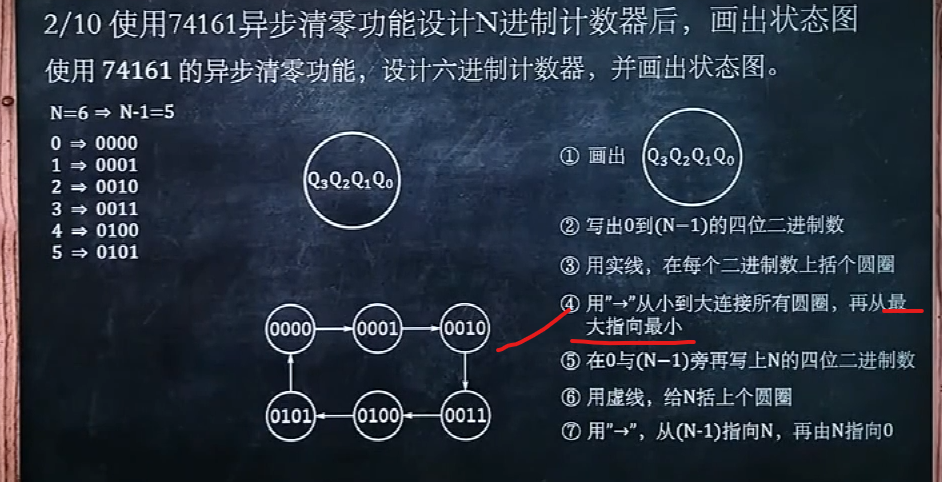

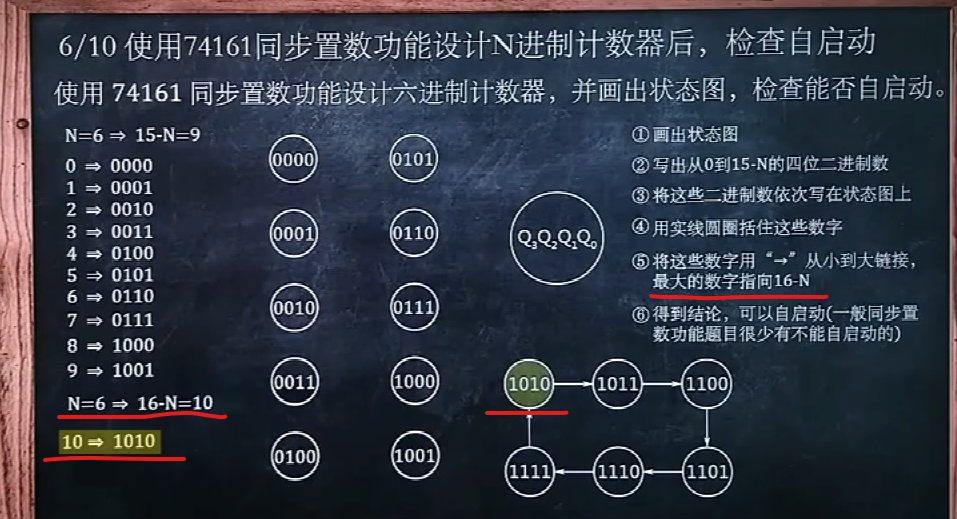

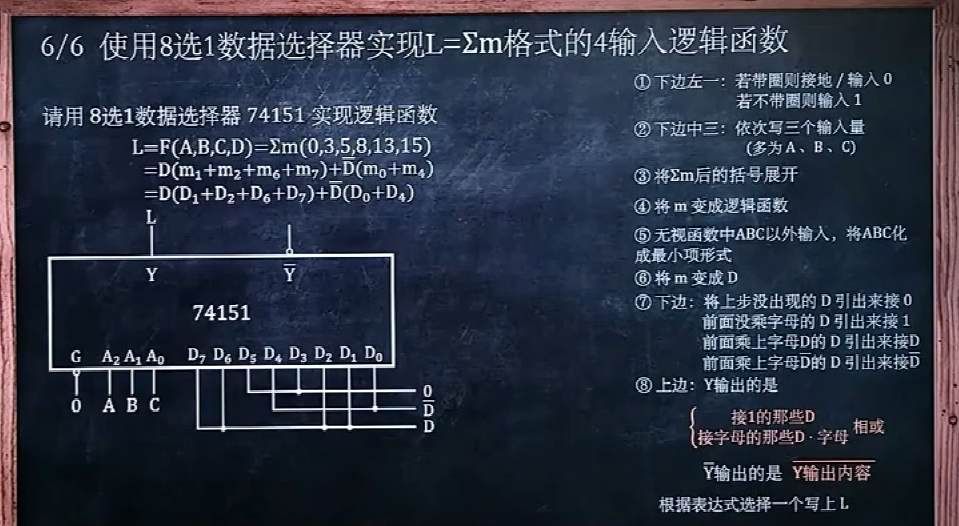

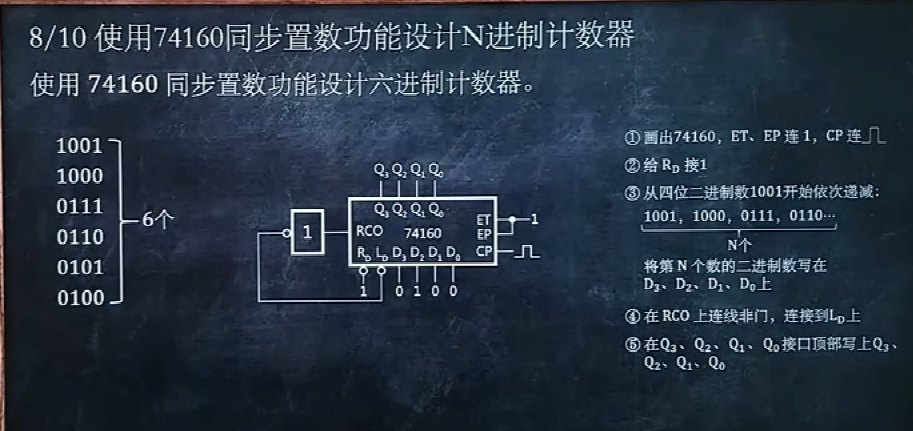

在这里插入图片描述

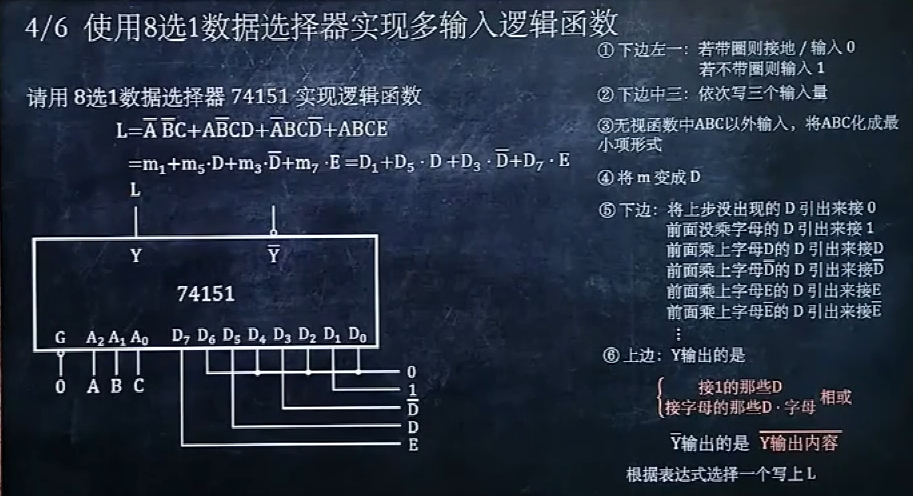

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

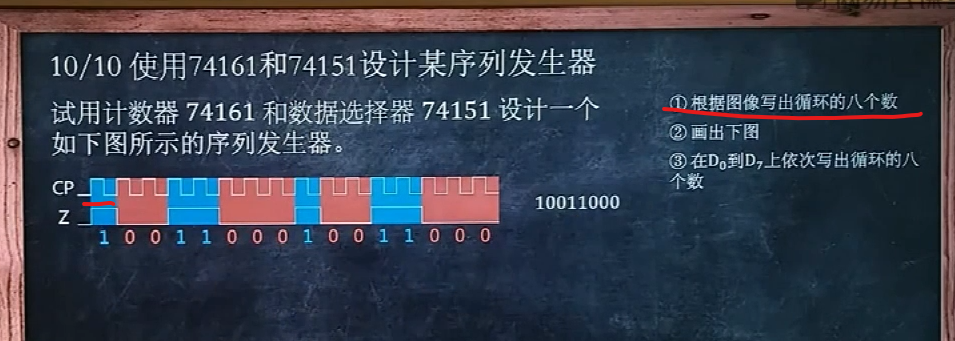

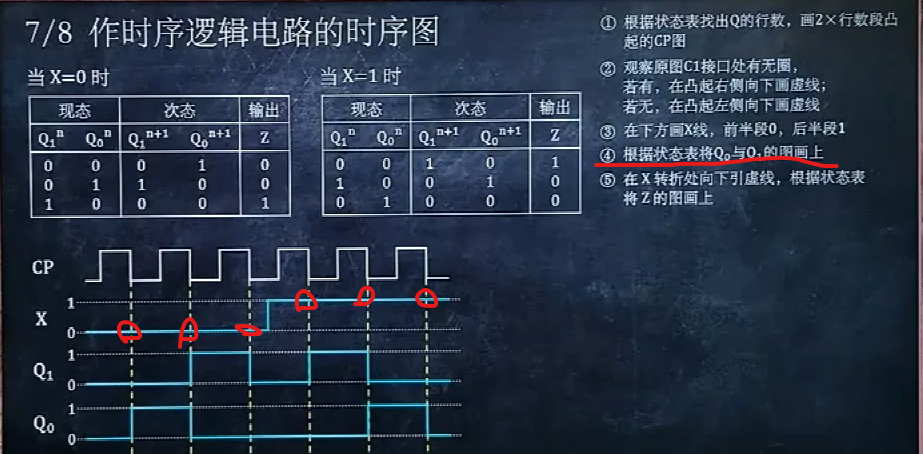

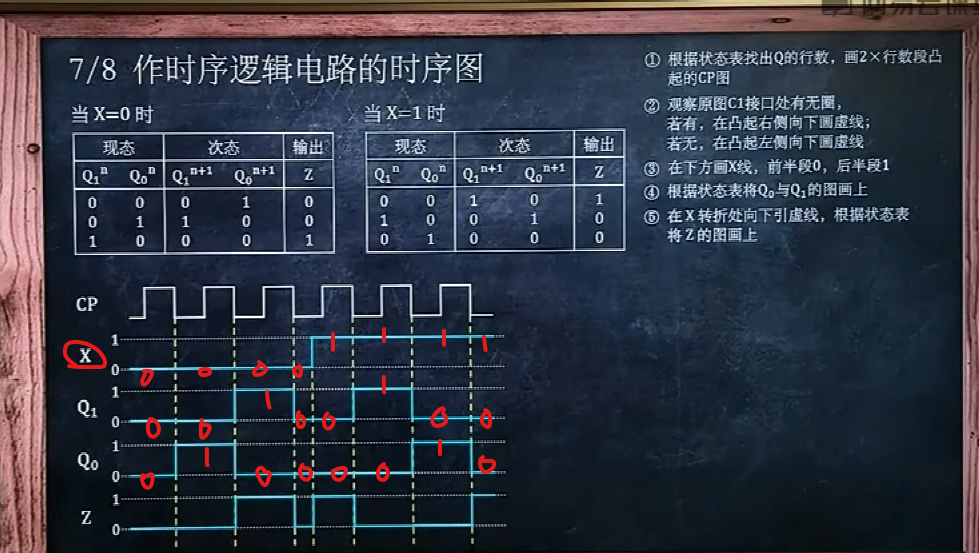

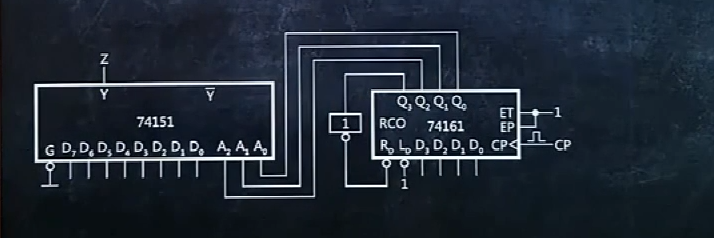

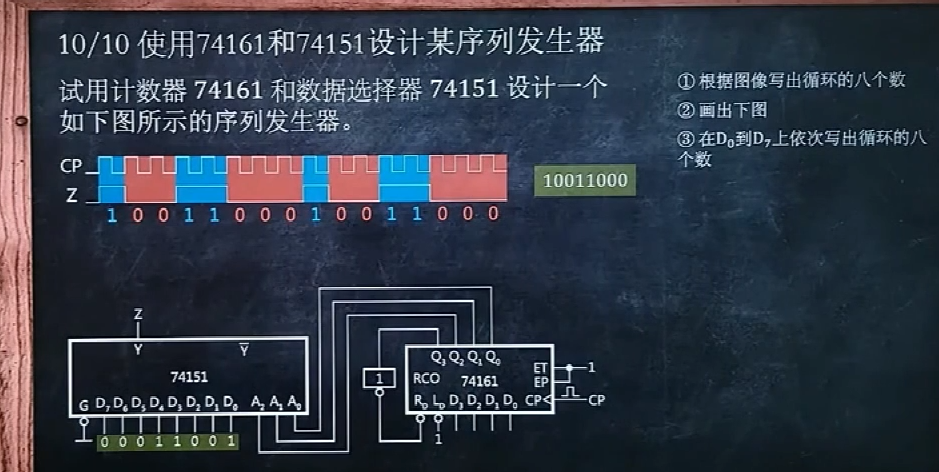

一高一低循环，下面的Z如果是1为1，如果Z为0则为0

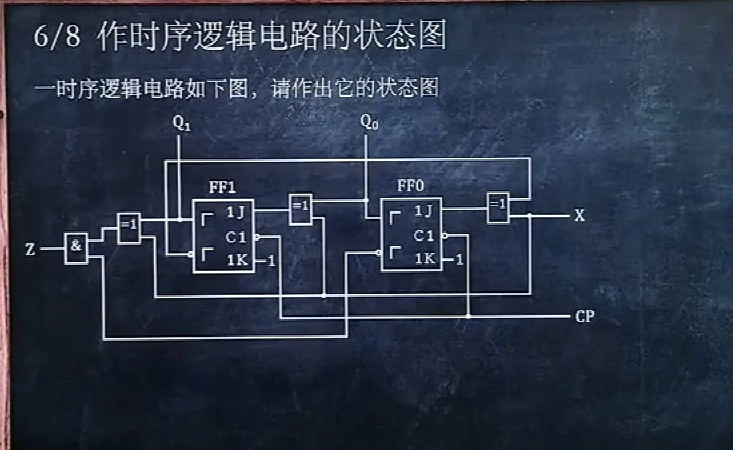

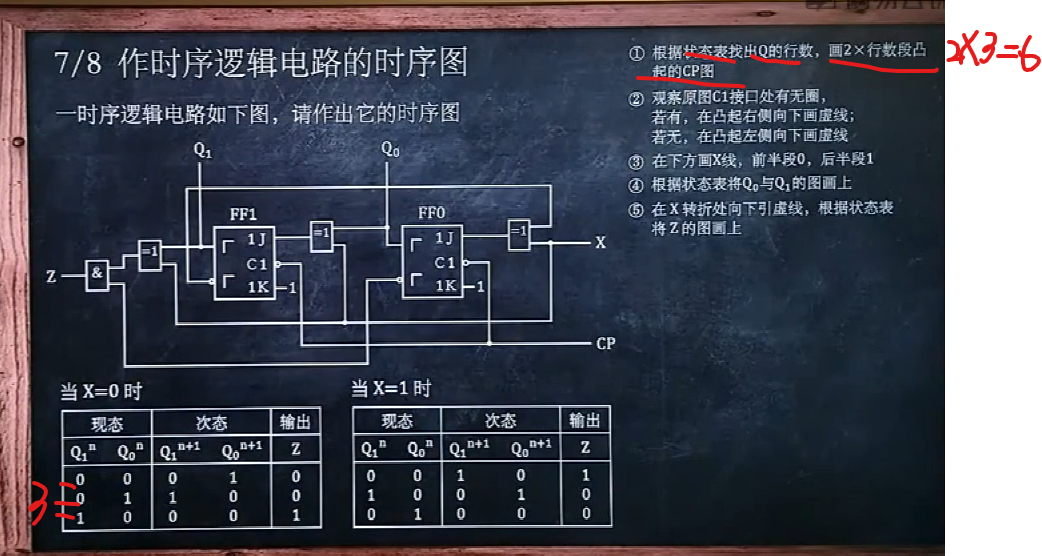

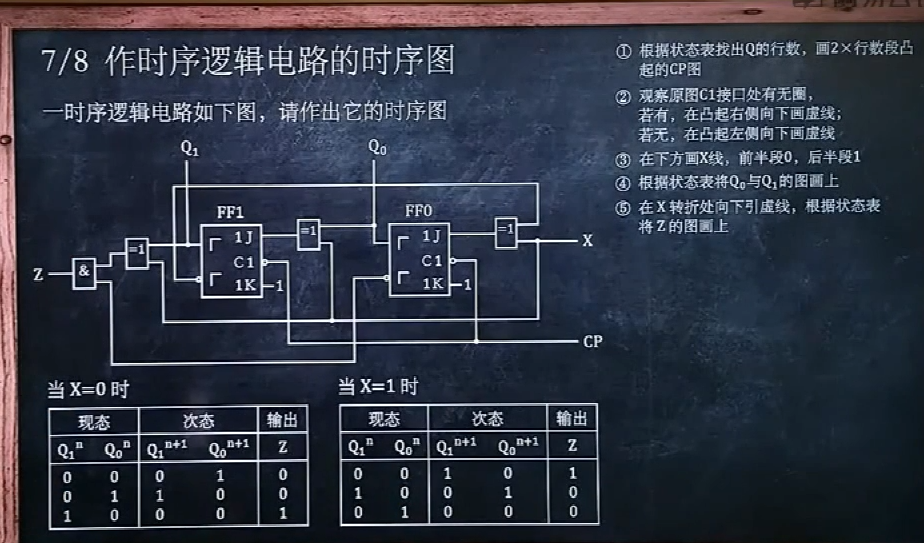

画出下图：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

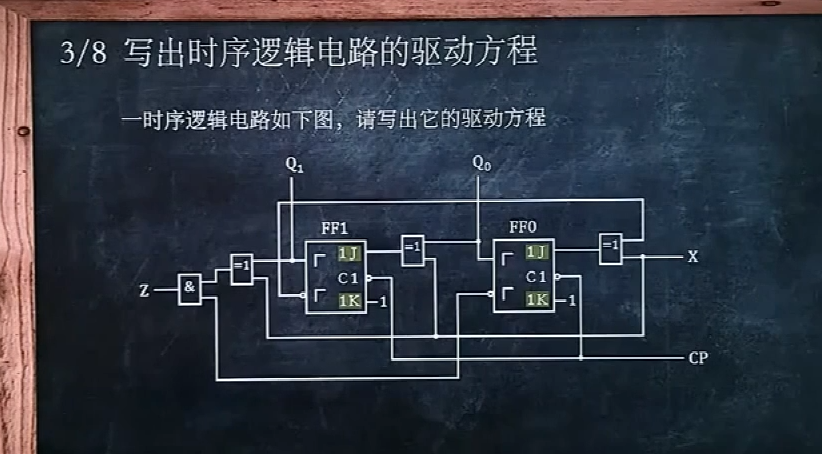

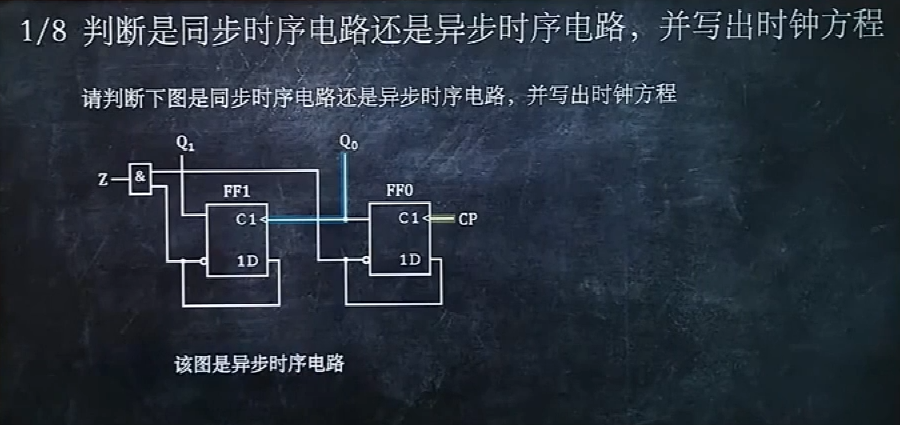

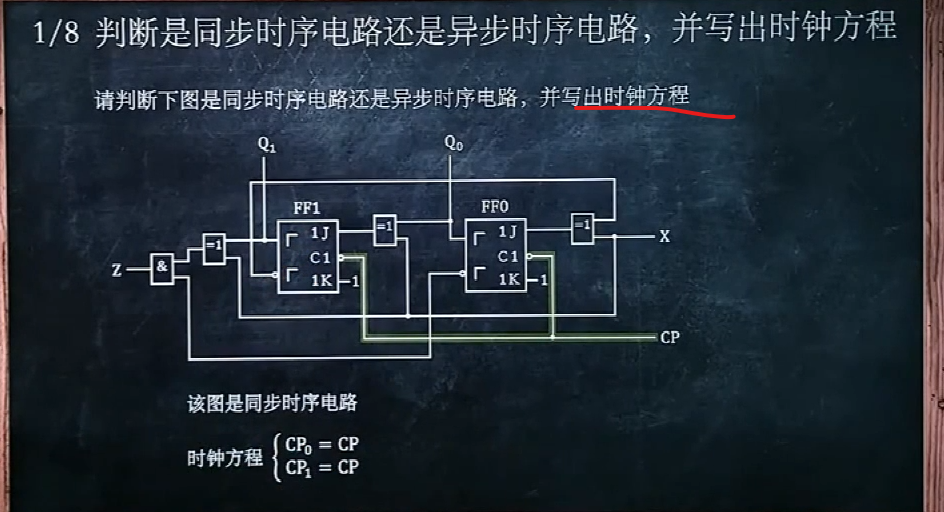

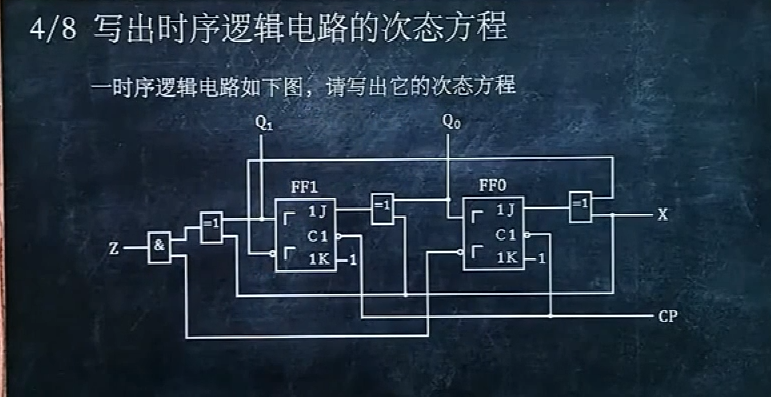

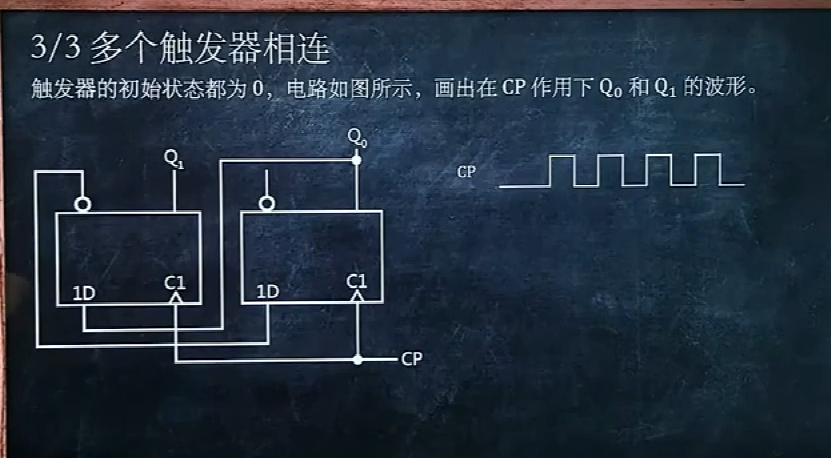

看C1是不是连在一条线上
C1连在一条，同步时序电路
C1不连一条，异步时序电路
在这里插入图片描述

在这里插入图片描述

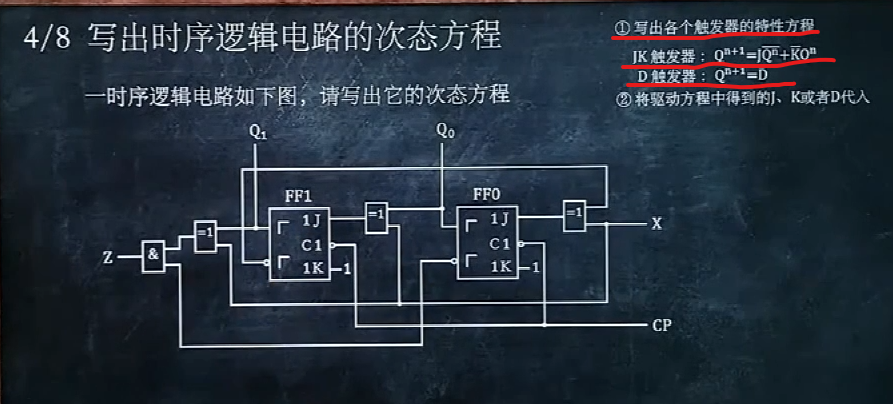

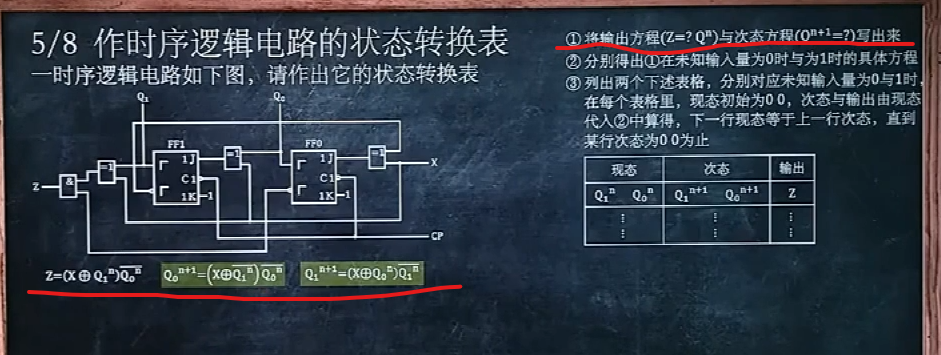

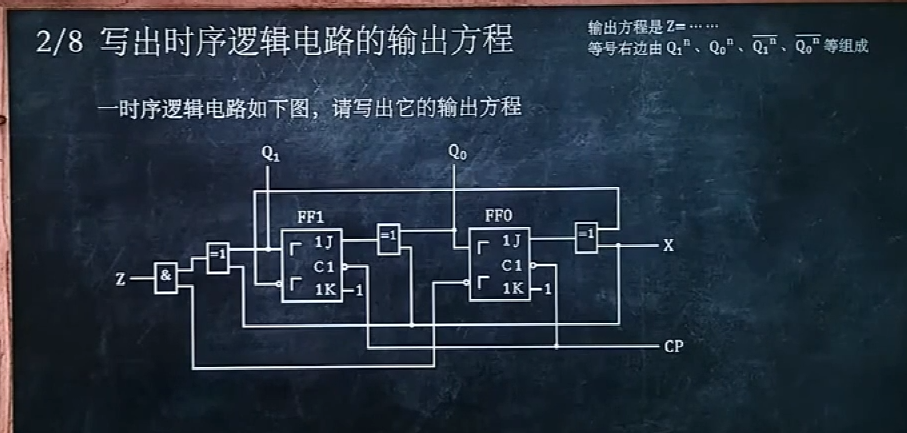

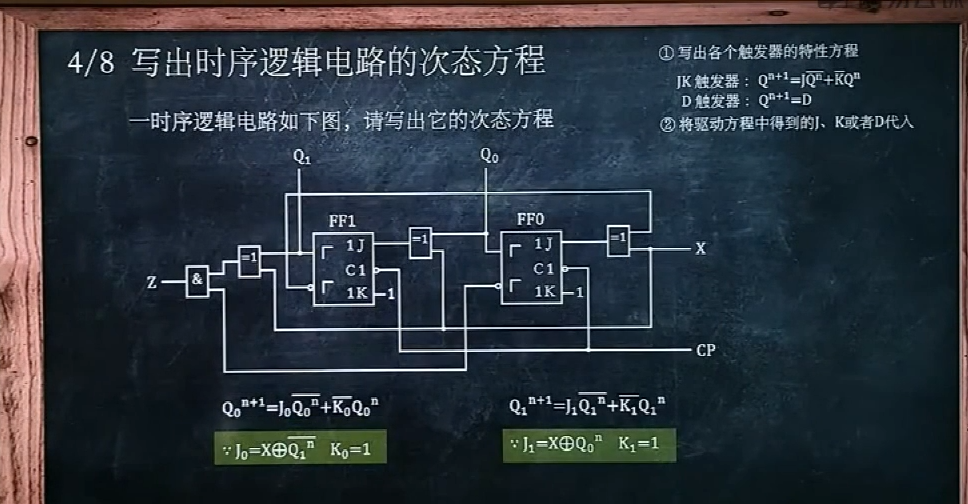

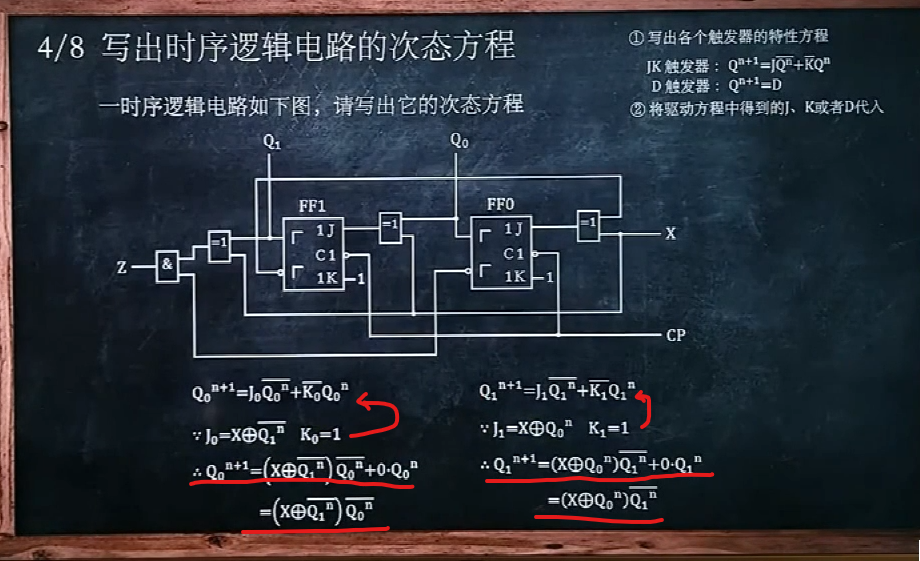

时钟方程常用CP代表，CP0 ,CP1类似的，主要看C1连接的是谁
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

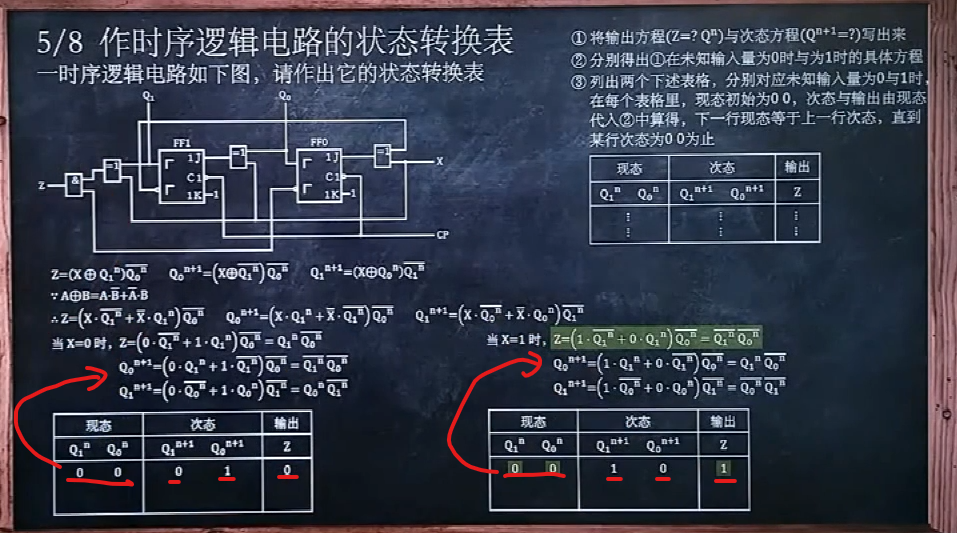

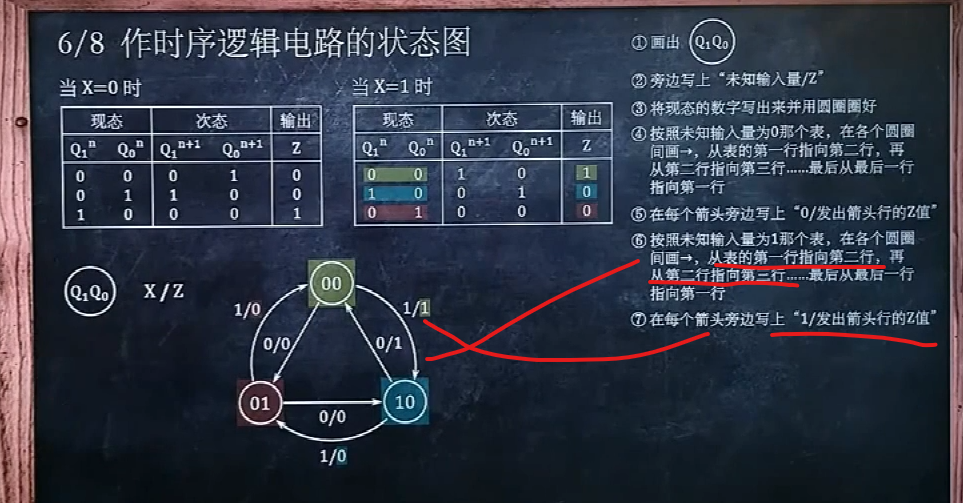

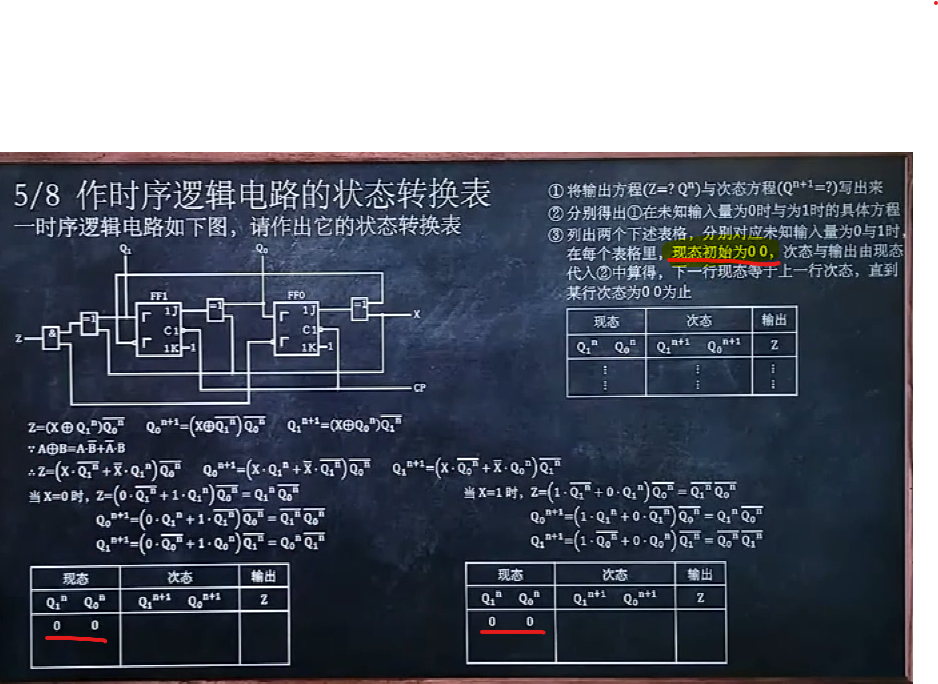

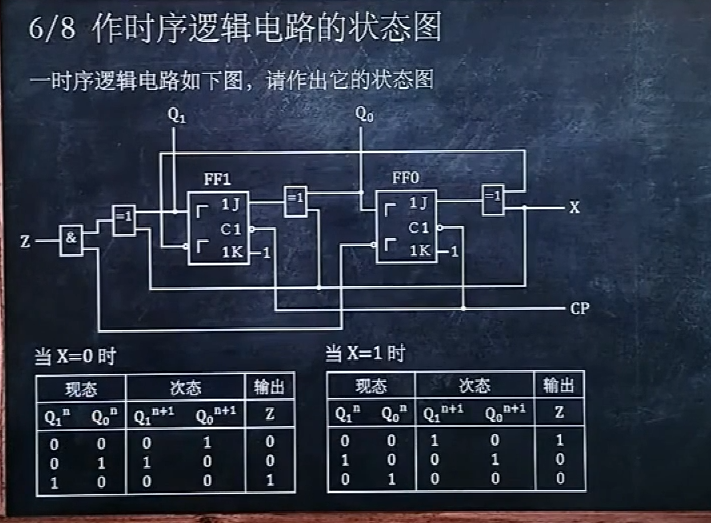

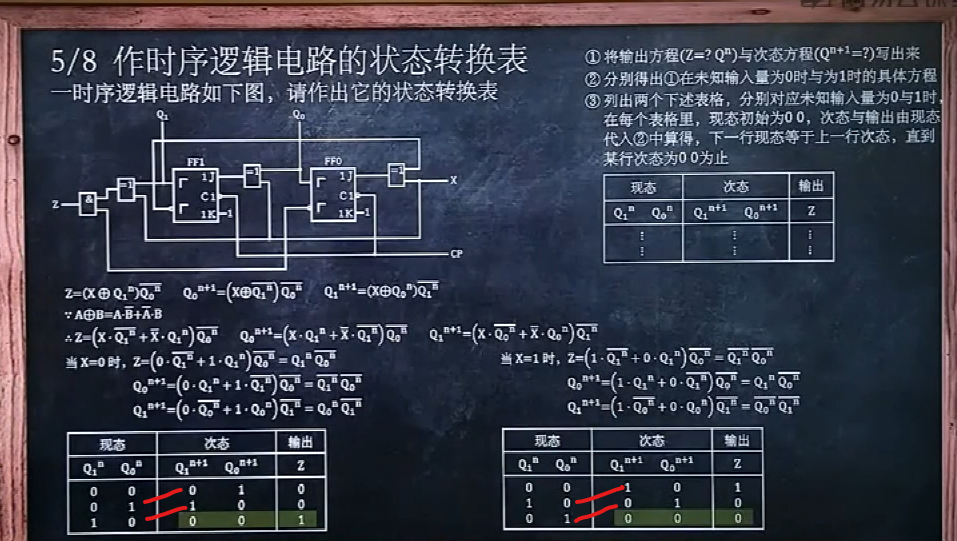

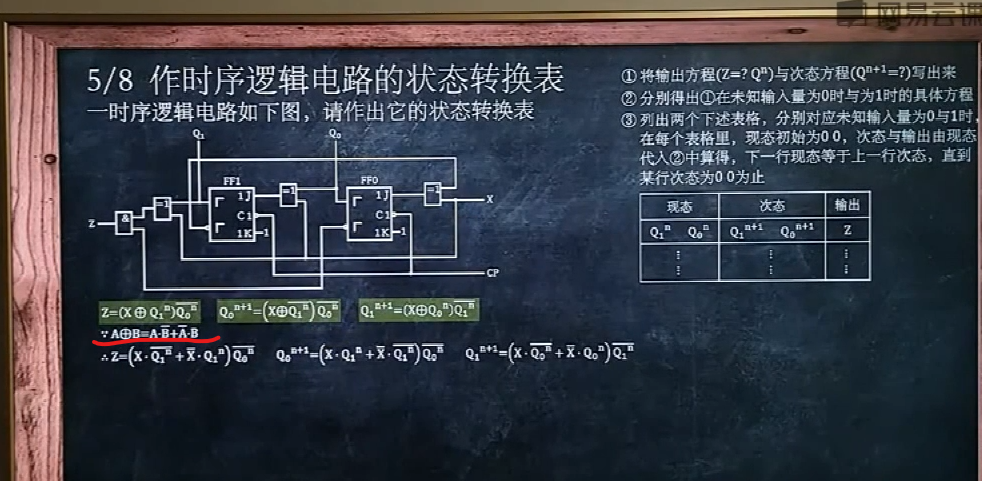

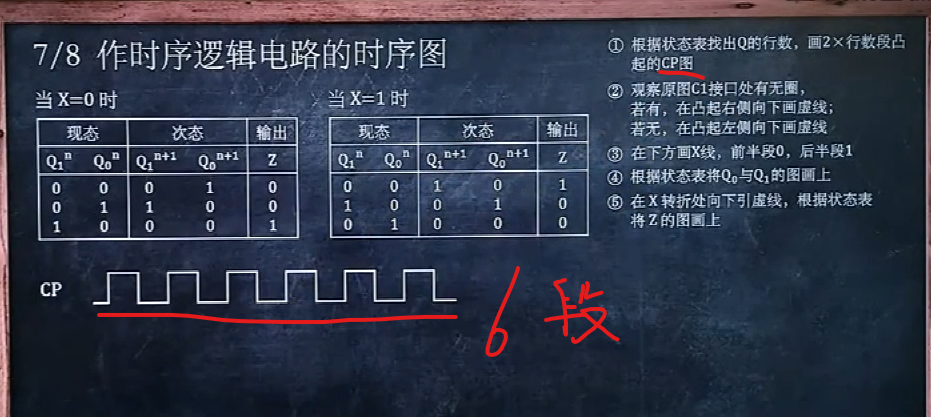

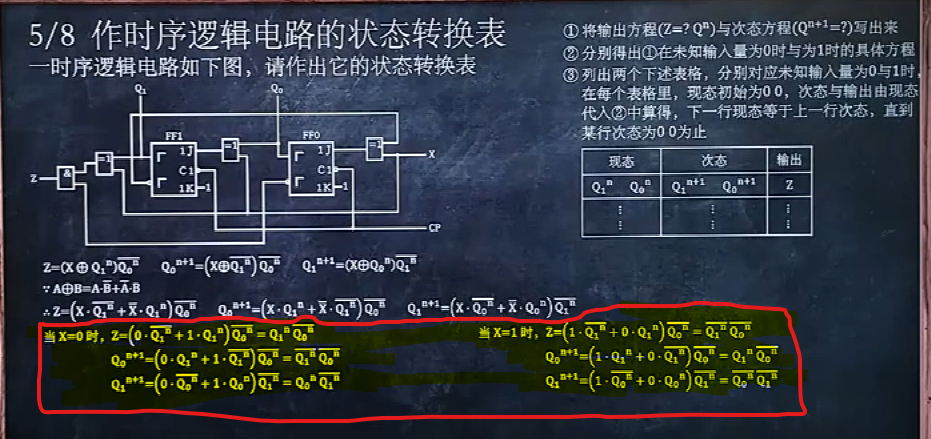

这样就能分析外来变量X的值为 0 ，1 的时候，这几个方程的值
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

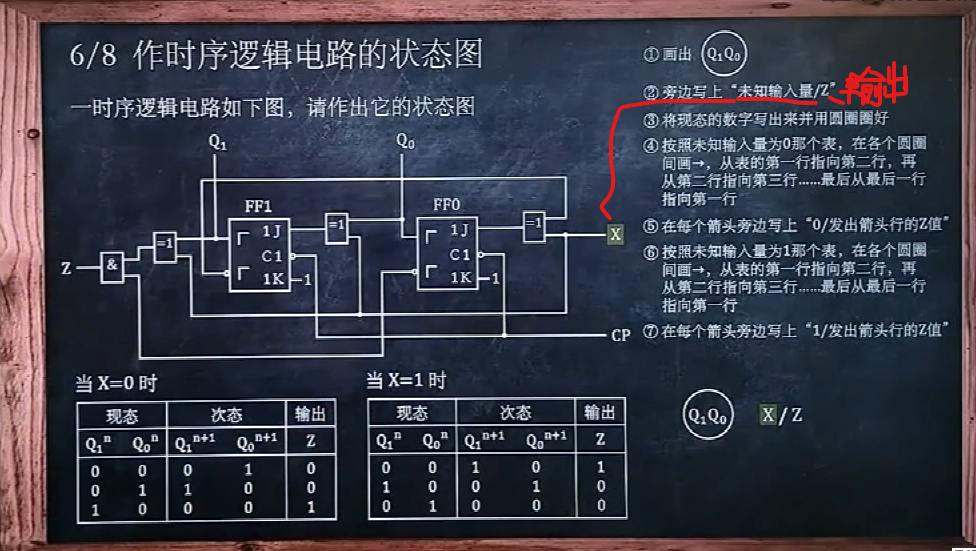

未知变量就是外部输入的不确定量

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

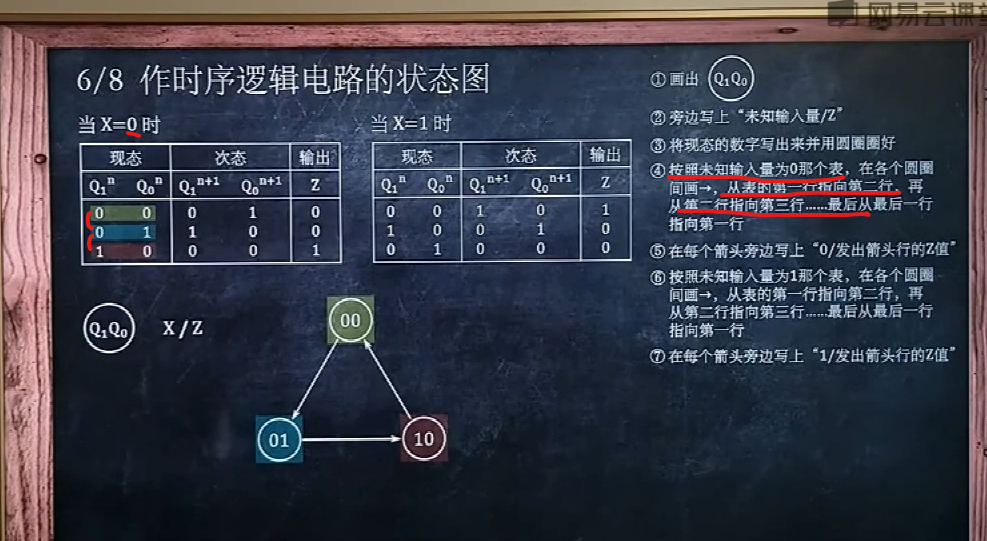

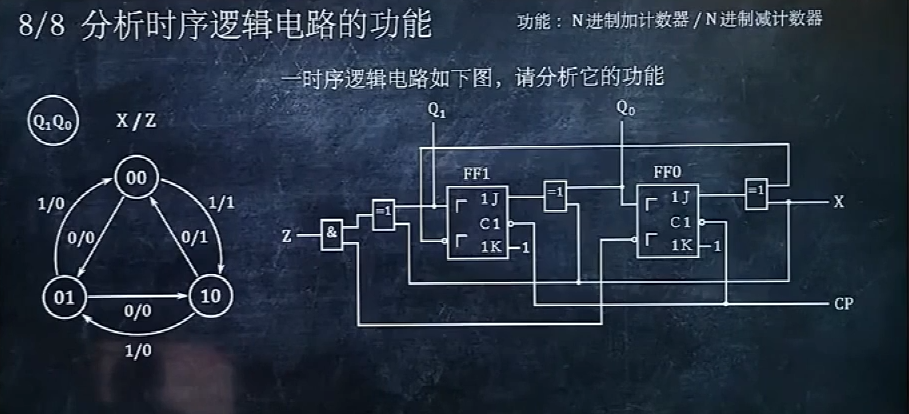

一般都是几进制加计数器或者几进制减计数器

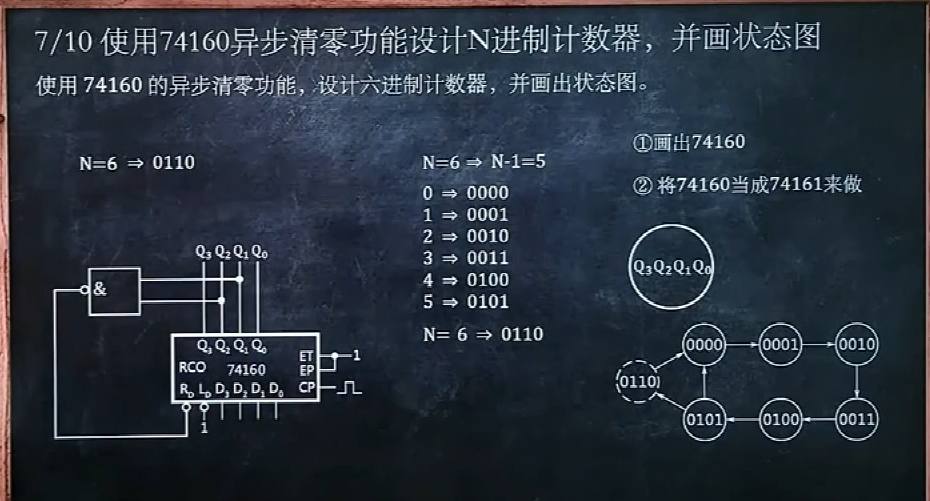

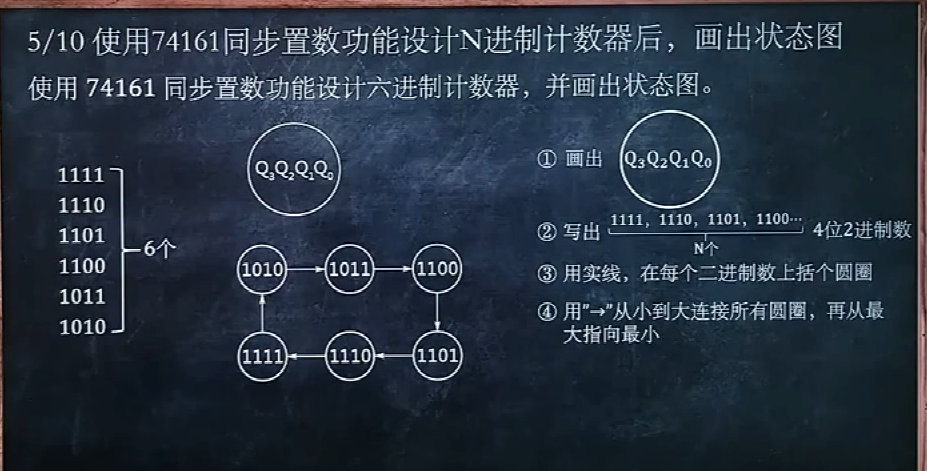

在这里插入图片描述

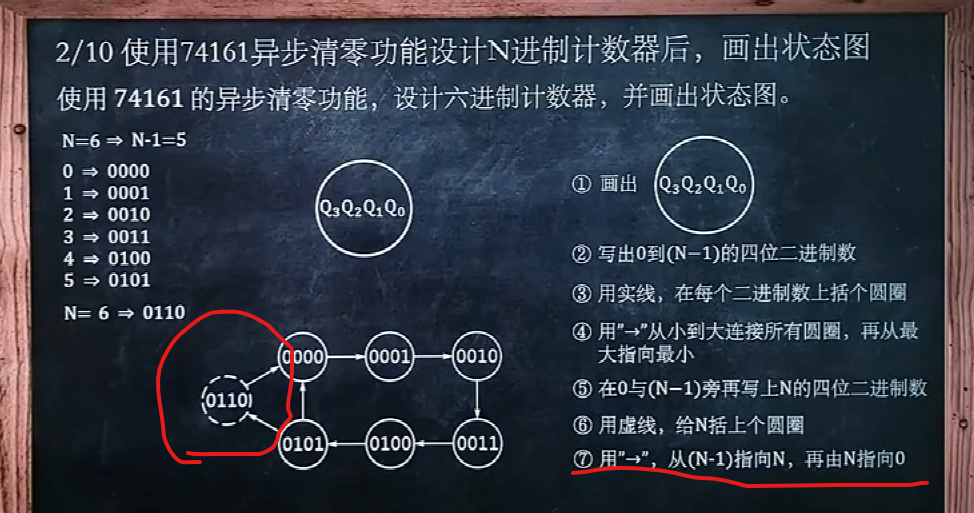

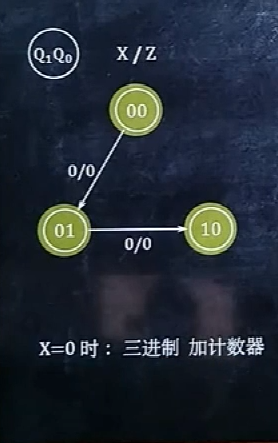

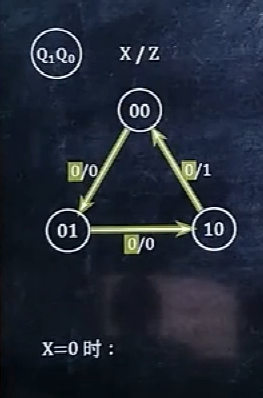

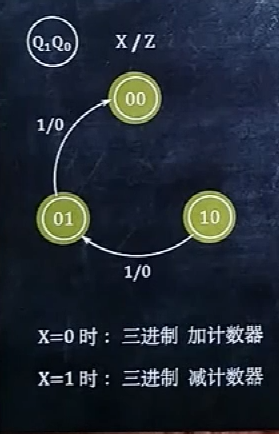

几进制取决状态图里有几个圈，如图有三个圈就是三进制

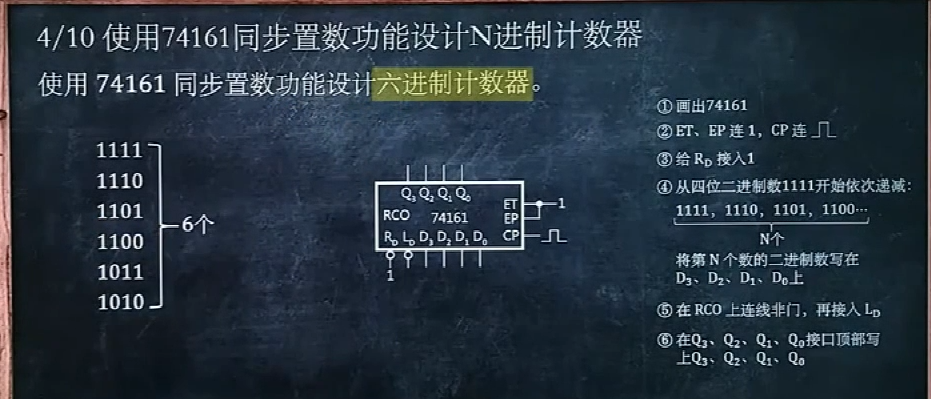

在这里插入图片描述

判断加、减计数器：减去最大与最小之间的线，看箭头方向递减还是递增，如图，沿箭头递增，为3进制加法计数器

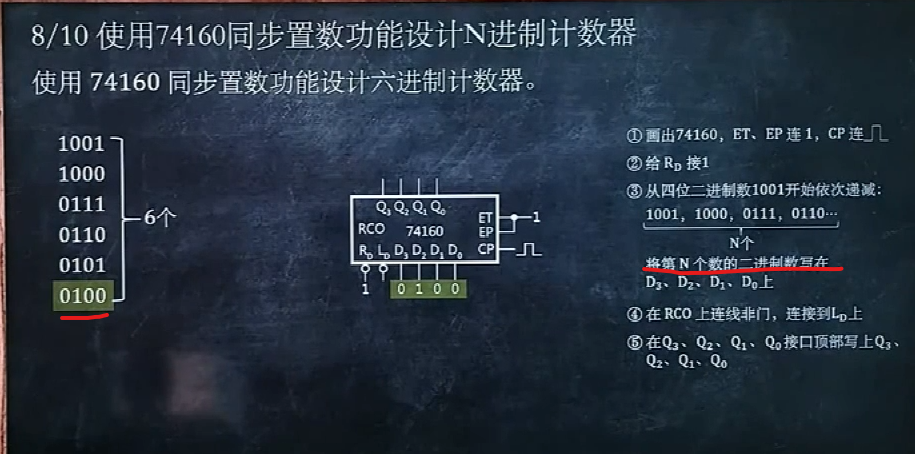

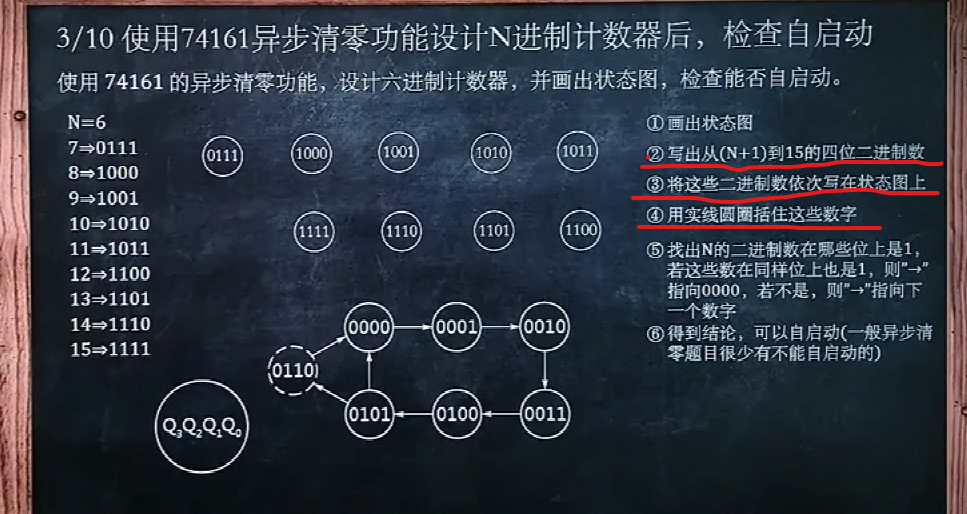

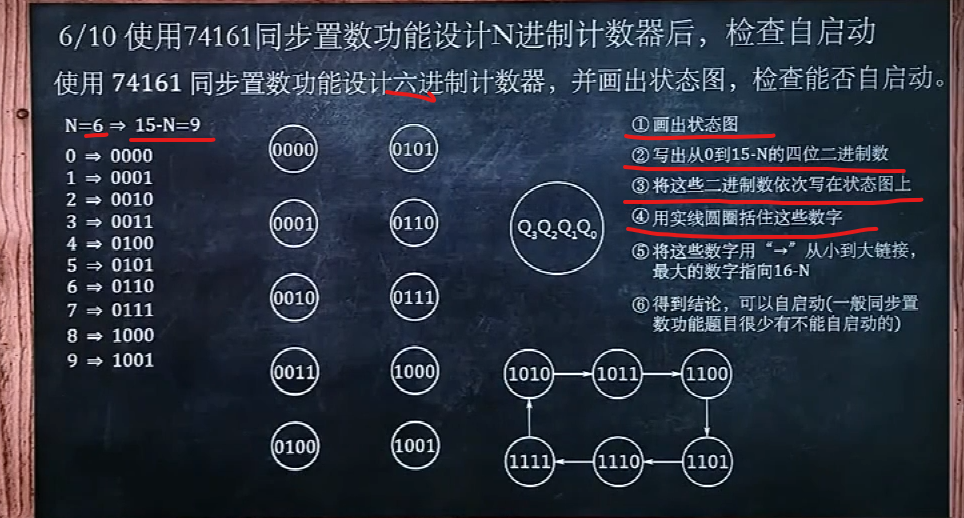

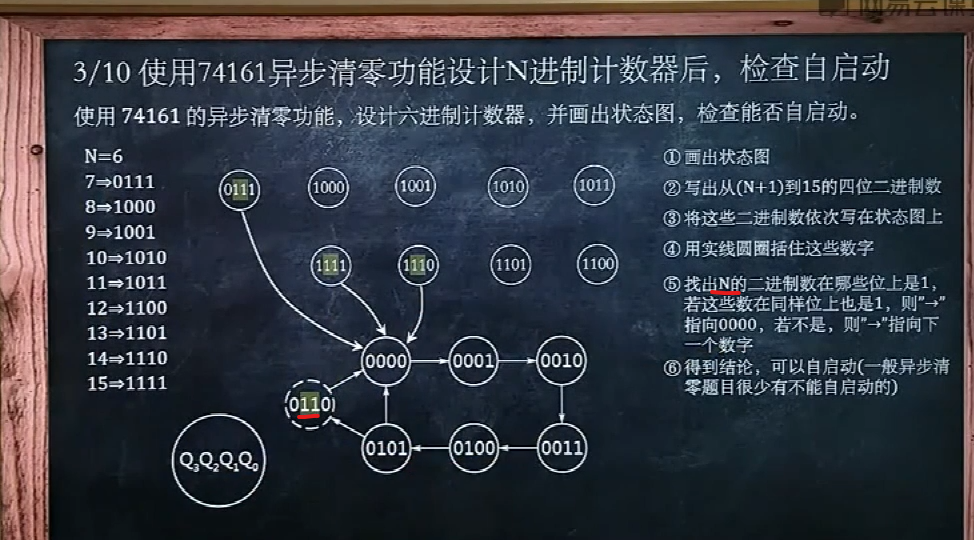

在这里插入图片描述

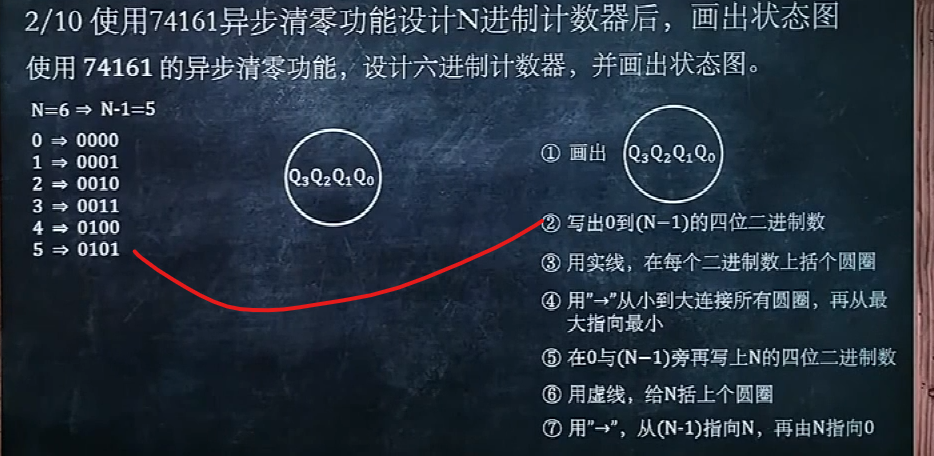

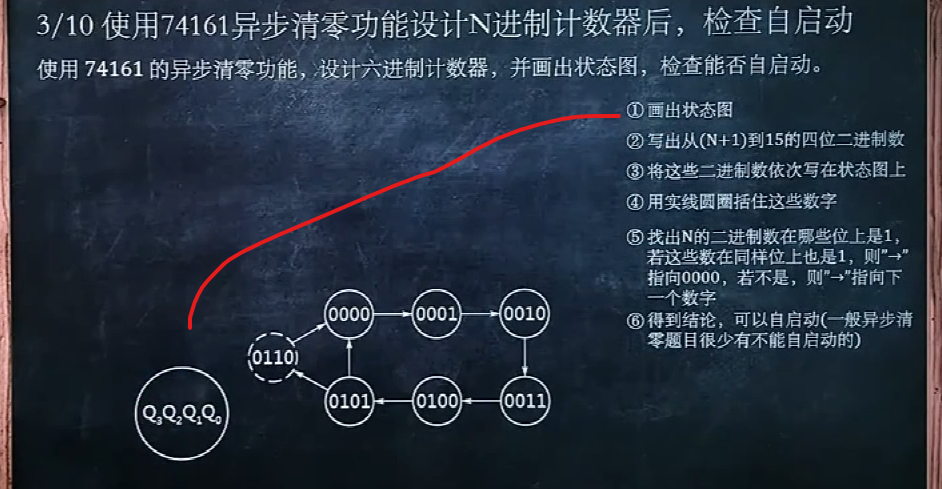

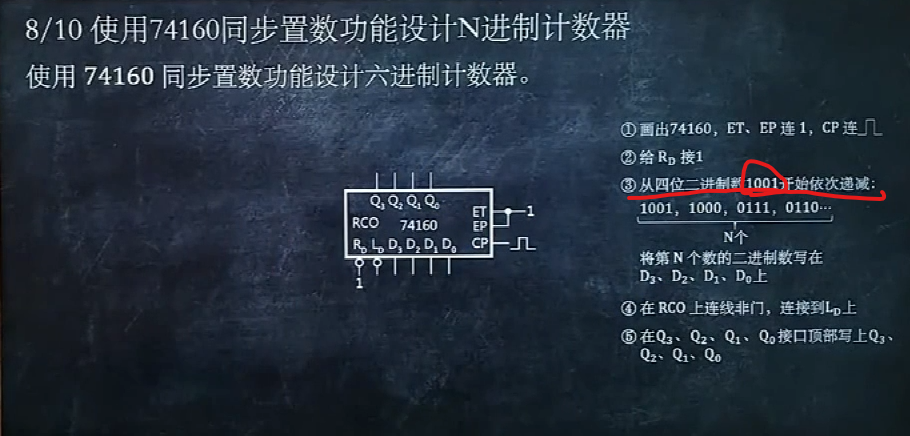

在这里插入图片描述

最后

以上就是能干冷风最近收集整理的关于数字电路猴博士期末复习笔记的全部内容，更多相关数字电路猴博士期末复习笔记内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
