数字电路知识点汇总

第一章 数字逻辑基础

1、考察进制转换：
关于10进制转2进制是常考的，10进制整数部分采用除2取余法，结果从下向上取，小数部分采用乘2取整法，从上向下取（具体可见知识点汇总）。
2、考察几种规则
反演、对偶，他们的长非号均不动，反演就是在对偶的基础上将每个变量都加一个非

下面的BC为什么没有拆开？

3、找到一个逻辑表达式的最小项
对于这种题直接找就可以了

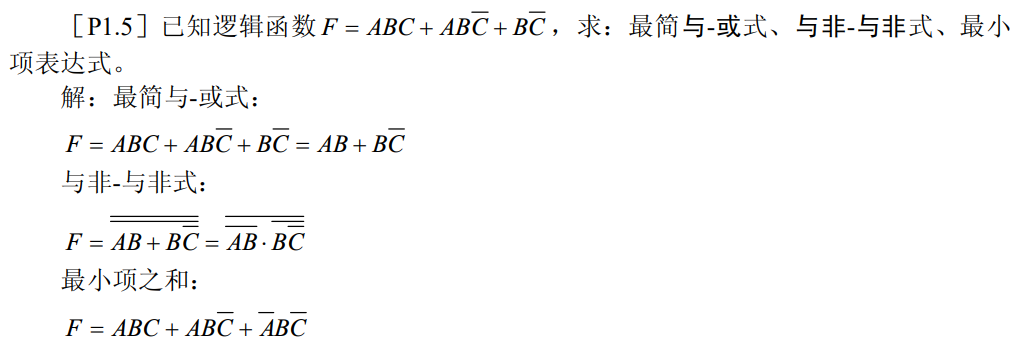

4、化简：
这道题是怎么做的？



5、考察码值
格雷码的一个特点就是相邻编码只有一位不同，这样的好处就是电路变换的时候只变换一位，没有中间的过渡态，消除了因为过渡态存在而引起的一系列问题

6、考察逻辑门

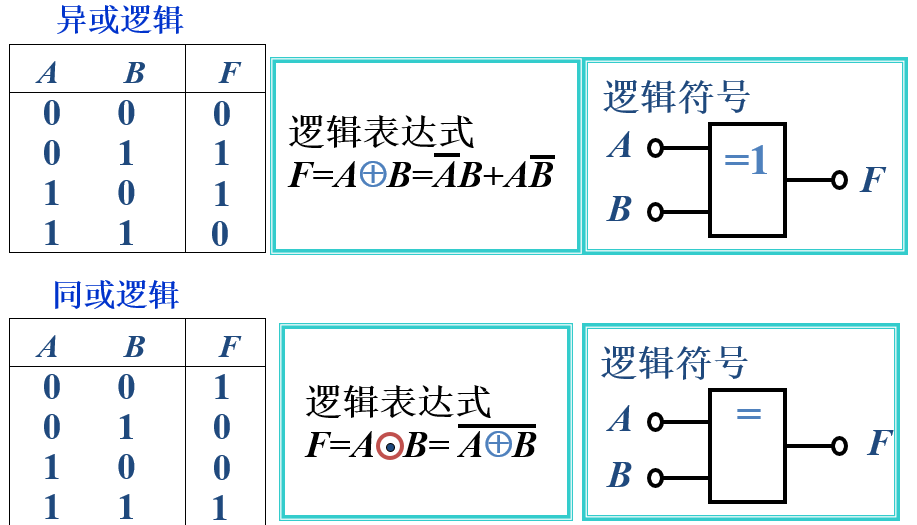

异或符号中间是+，不同时为1
同或符号中间为.，相同时为1

第三章 组合逻辑电路

1、考察编码器：

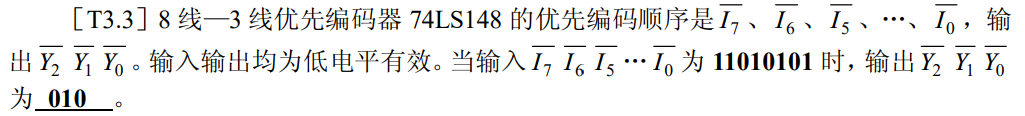

优先编码器如74HC148，低电平有效I7是优先级是最高的

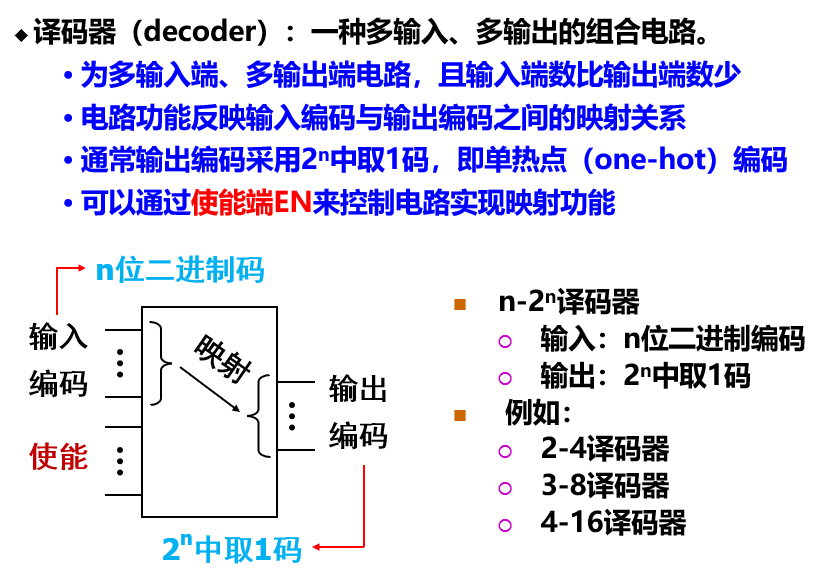

2、考察译码器（重要）：



很经典的一道题：

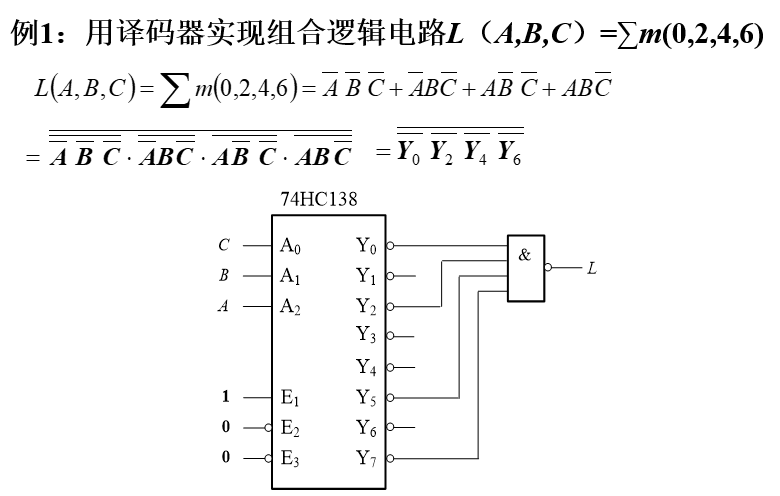

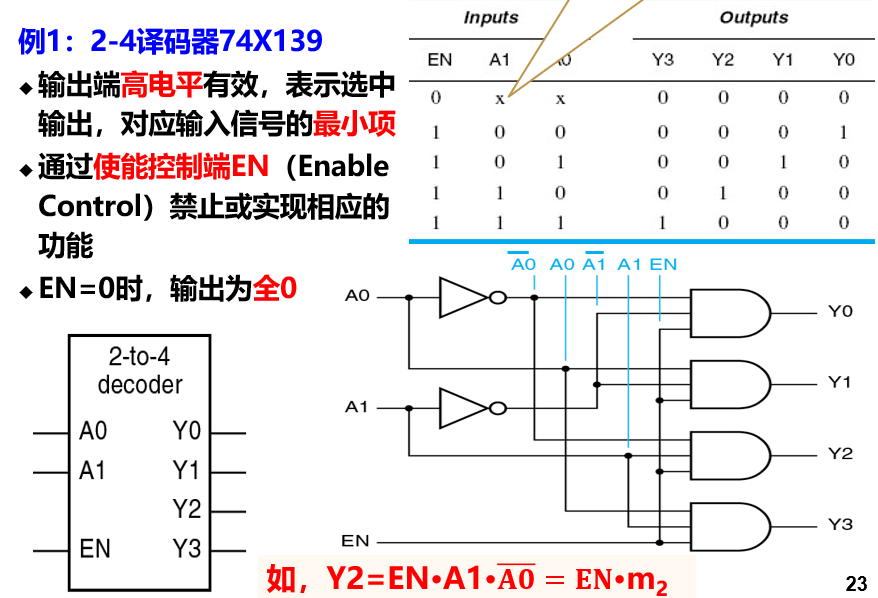

如74HC138，其使能端E1=E2=R3=1时为允许译码的状态，

显示译码器：
其中LT是试灯用的，LT非为0，所有输出引脚均为高电平，即全亮。
BI/RBO非为0时，所有输出均为低电平，优先级高于LT。
RBI非为0时，当DCBA=0000时，数码管不显示0，而是处于熄灭状态
3、考察数据选择器：

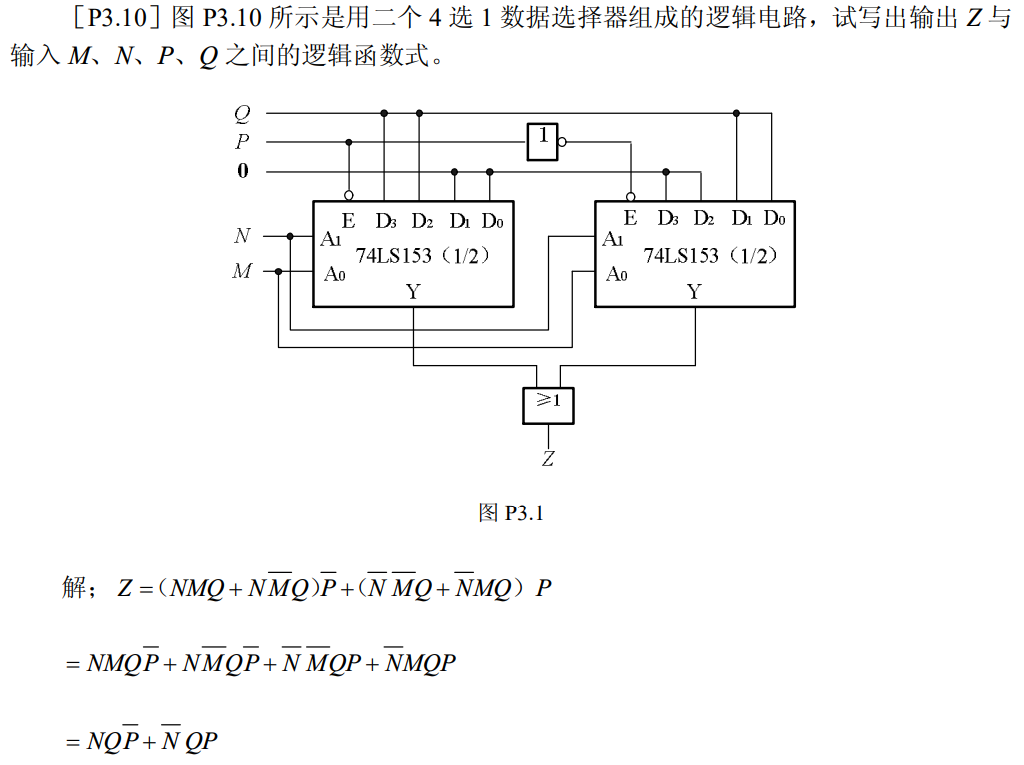

如74LS53，，他是集成的数据选择器，其中包含两个一样的数据选择器。

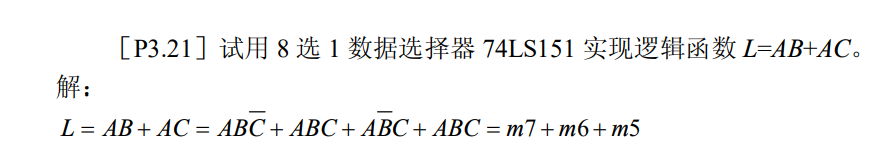

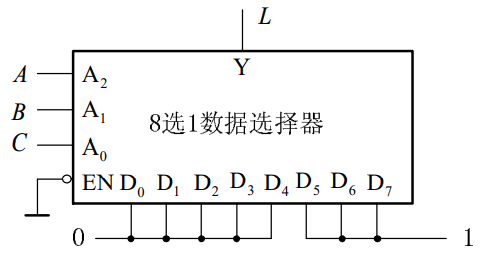

74LS51，时8选一数据选择器，其使能端为0时开始工作，值得一提的时，两个74LS151如何扩展成16选1数据选择器也时非常重要的


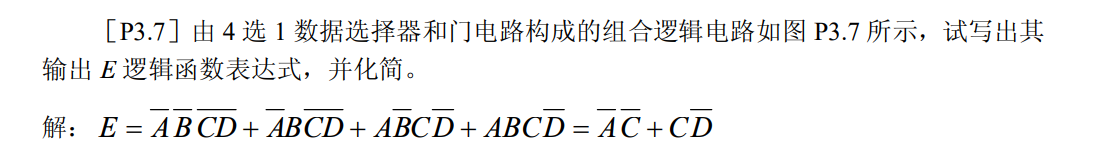

怎么做的？
