概述
（参考“猴博士爱讲课”视频）
数电（四）—使用译码器和门电路实现/写逻辑函数，使用8选1数据选择器实现实现L=∑m格式的3/多输入逻辑函数
- 1. 使用译码器和门电路实现逻辑函数
- 2. 根据译码器接线图写出逻辑函数
- 3. 使用8选1数据选择器实现3输入逻辑函数
- ==小窍门：没有公共大非号直接在Y端标L即可。==
- 4. 使用8选1数据选择器实现多输入逻辑函数
- 5. 使用8选1数据选择器实现L=∑m格式的3输入逻辑函数
- 6. 使用8选1数据选择器实现L=∑m格式的4输入逻辑函数

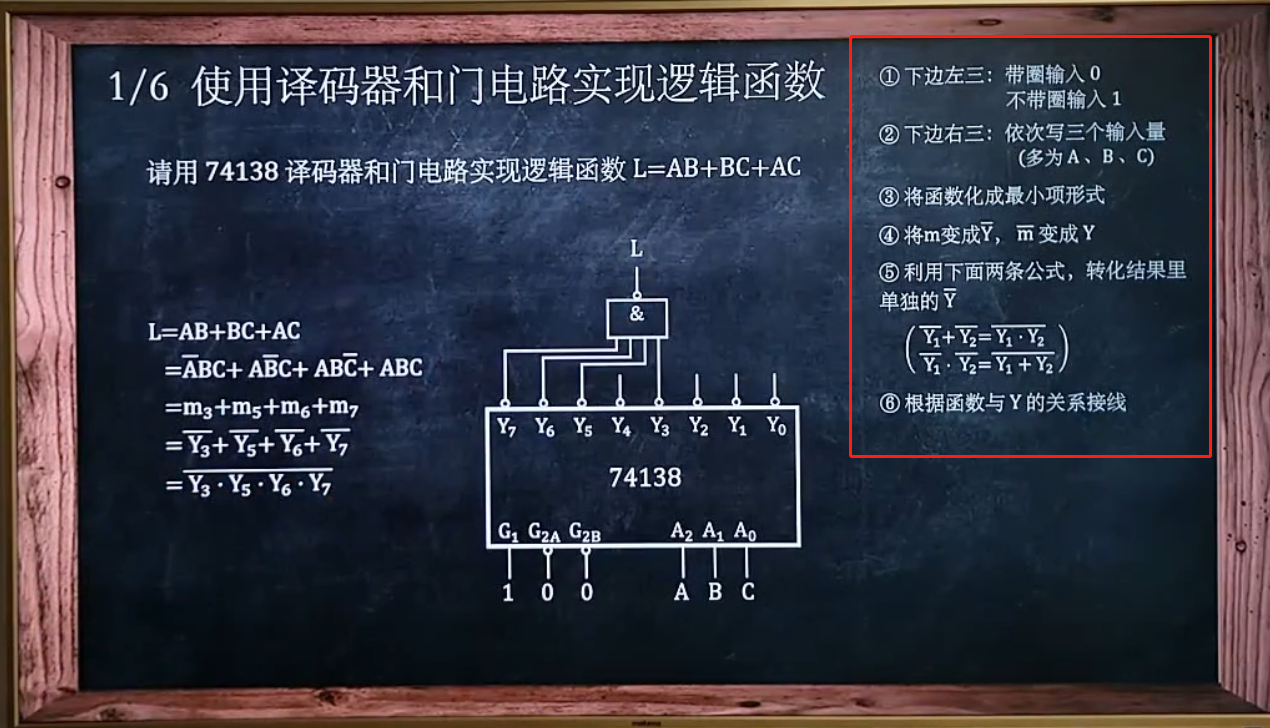

1. 使用译码器和门电路实现逻辑函数

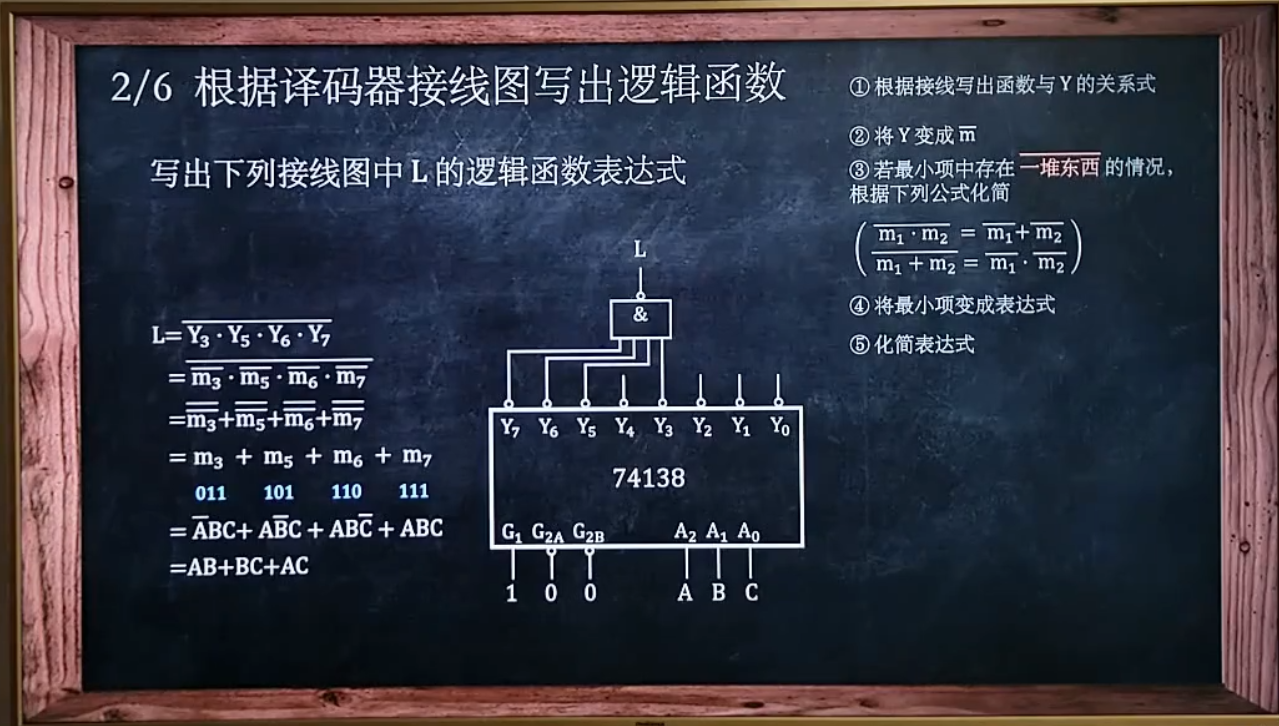

2. 根据译码器接线图写出逻辑函数

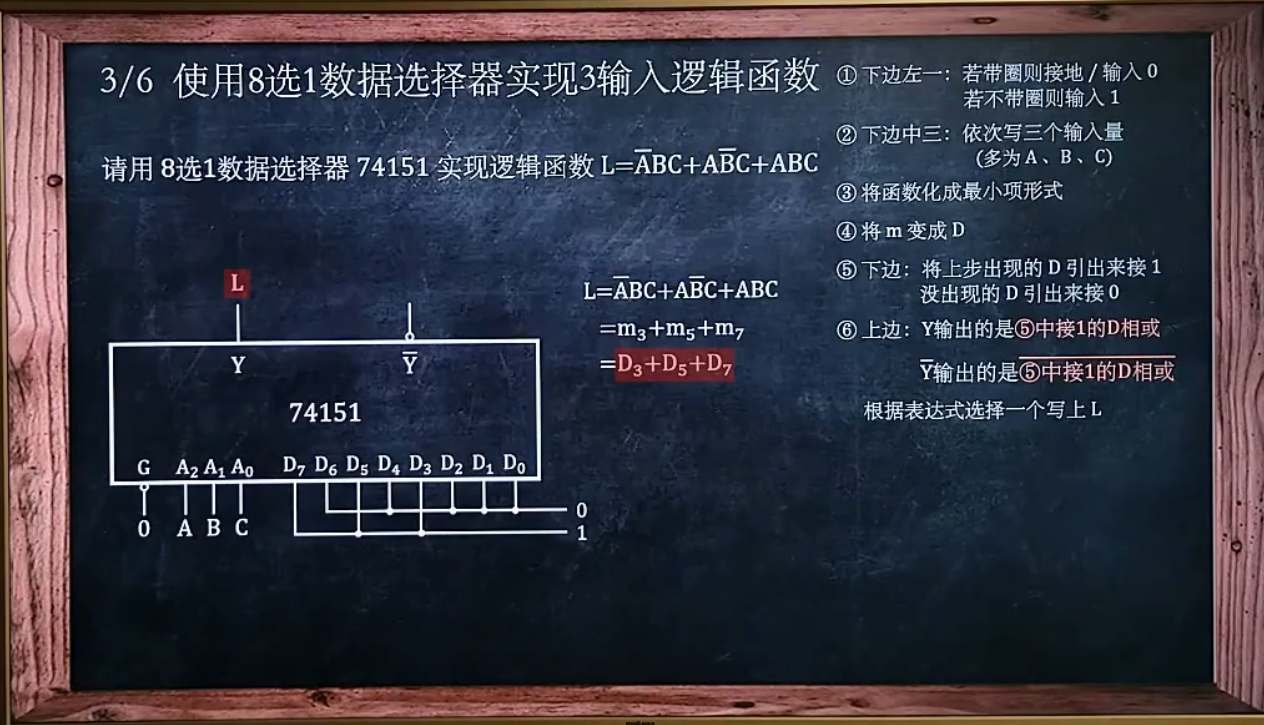

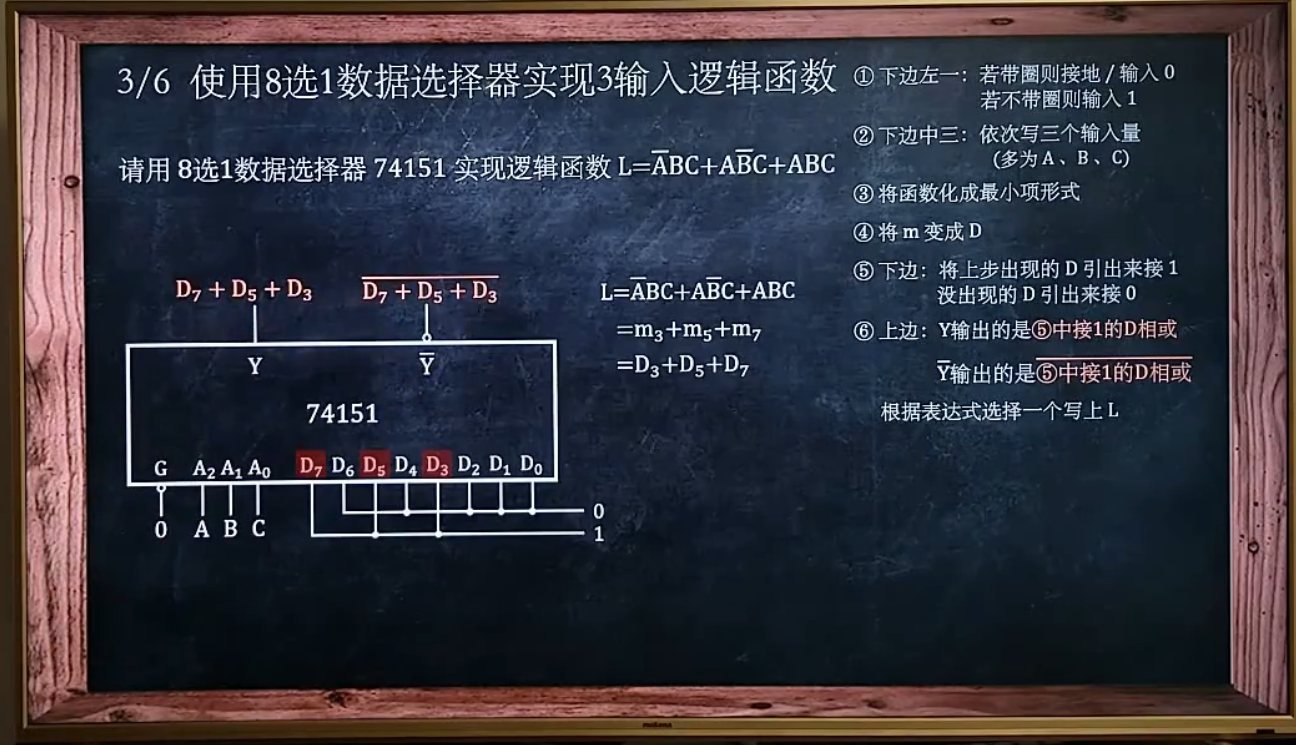

3. 使用8选1数据选择器实现3输入逻辑函数
小窍门：没有公共大非号直接在Y端标L即可。

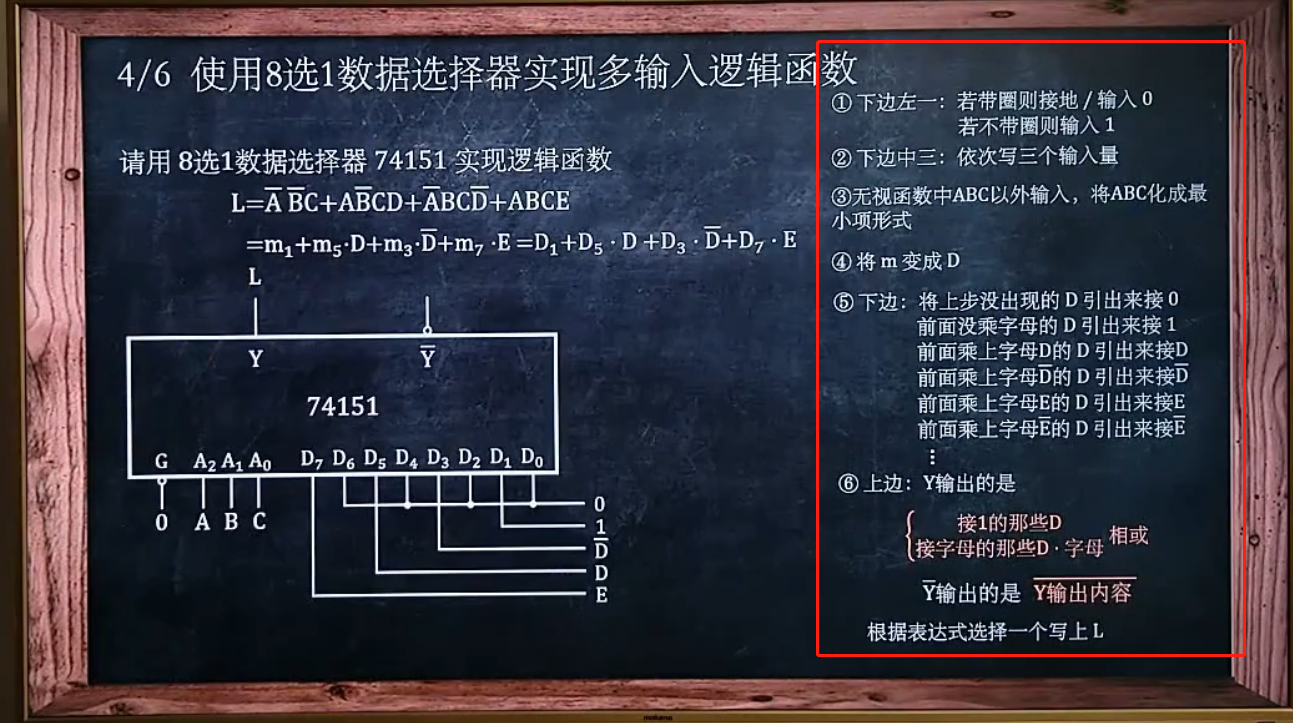

4. 使用8选1数据选择器实现多输入逻辑函数
5. 使用8选1数据选择器实现L=∑m格式的3输入逻辑函数

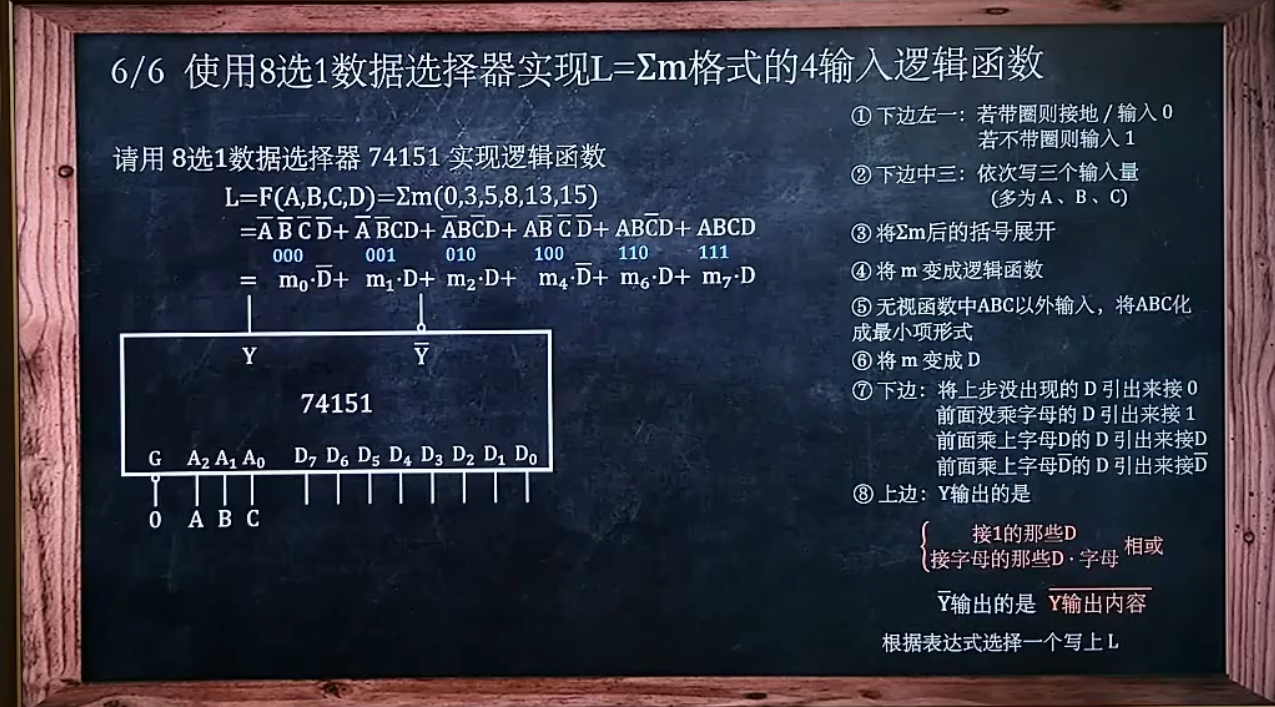

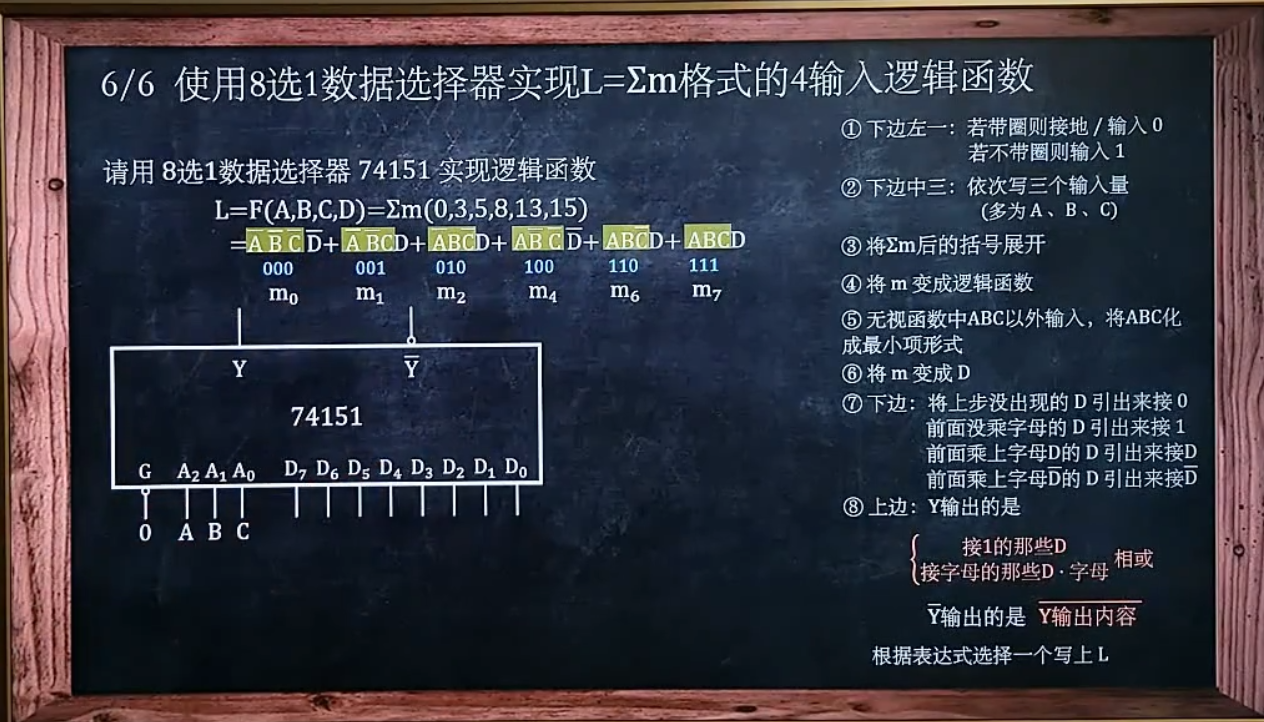

6. 使用8选1数据选择器实现L=∑m格式的4输入逻辑函数

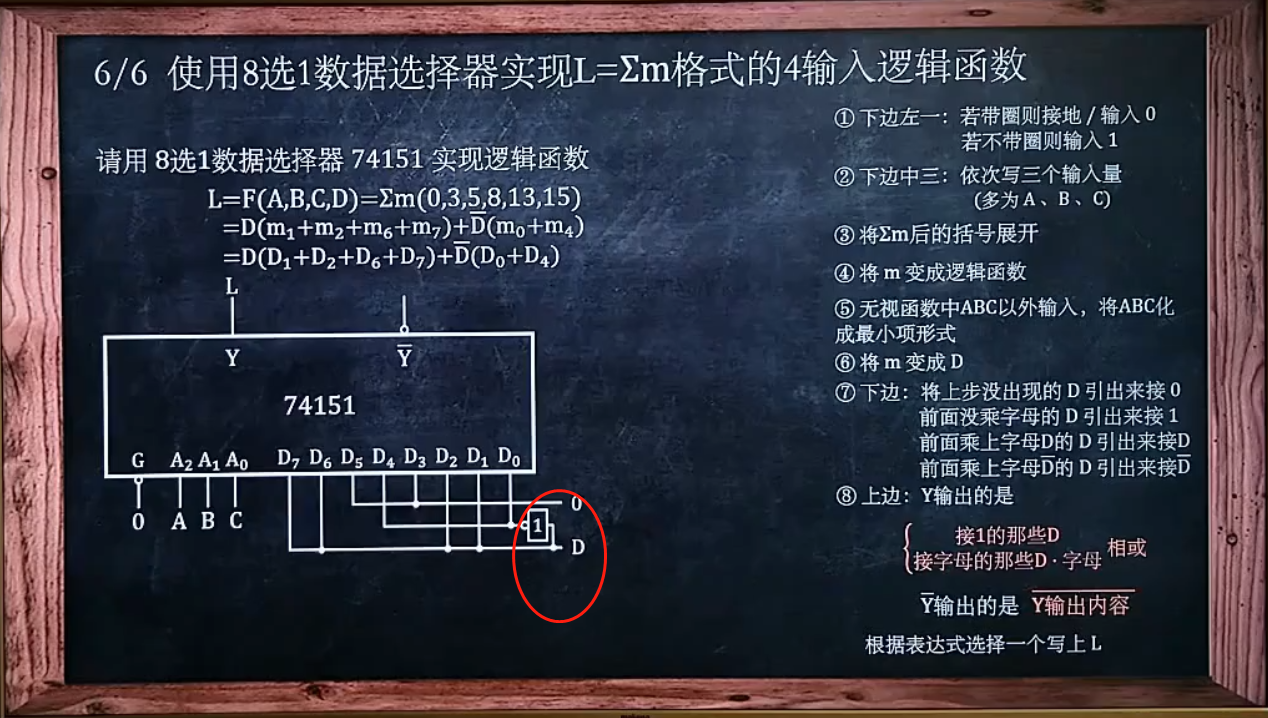

D非也可以表示成下图的形式。
