概述
一、实验目的和任务
- 掌握基本RS、JK、T和D触发器的逻辑功能。
- 掌握集成触发器的功能和使用方法。
- 熟悉触发器之间相互转换的方法。
二、实验原理介绍
触发器是能够存储1位二进制码的逻辑电路，它有两个互补输出端，其输出状态不仅与输入有关，而且还与原先的输出状态有关。触发器有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本逻辑单元。

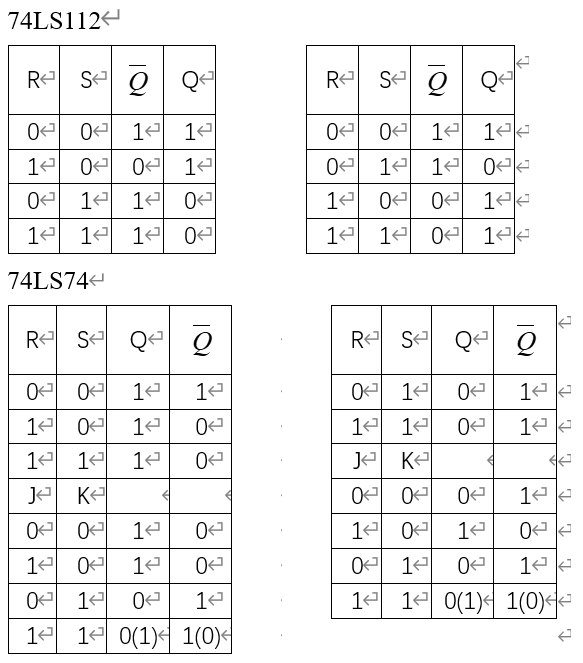

三、实验数据、计算及分析
最后
