概述
小编用simulink建模时，有时会遇到某些信号发生突变，因此想让信号尽量缓慢一点的变化，不要波动太剧烈，因此就有了如何对突变信号采用“迟滞”的方式处理。

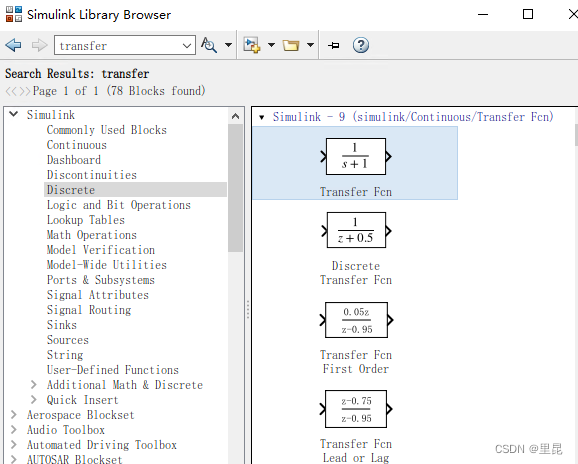

小编采用一阶迟滞（first order lag）进行处理，在simulink的library中以transfer fcn（过渡方程）实现。

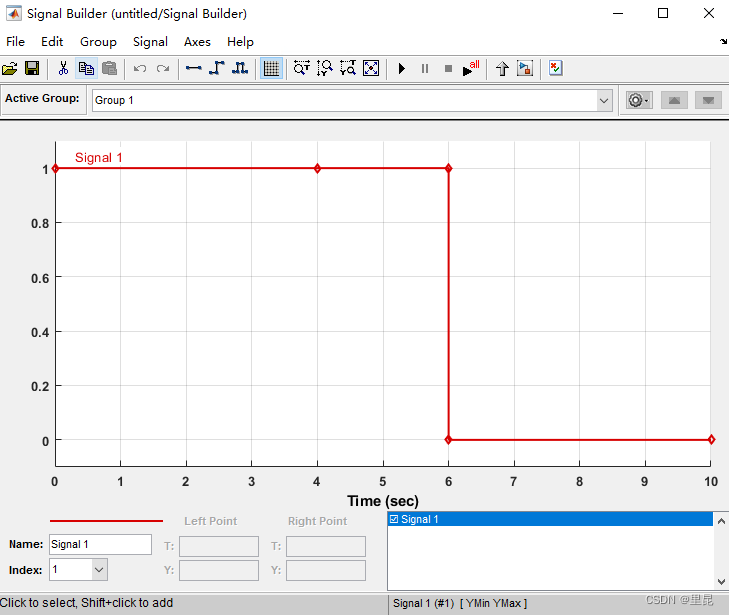

然后小编用signal builder设计了一个突变的信号，如下图：

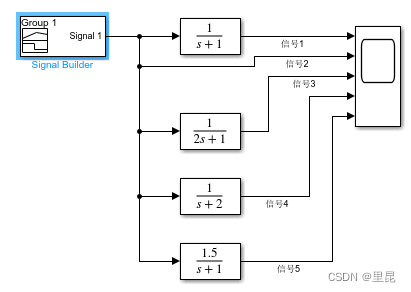

然后小编用显示器scope展示了一个原始信号，和四个受参数影响后的信号，如下图：

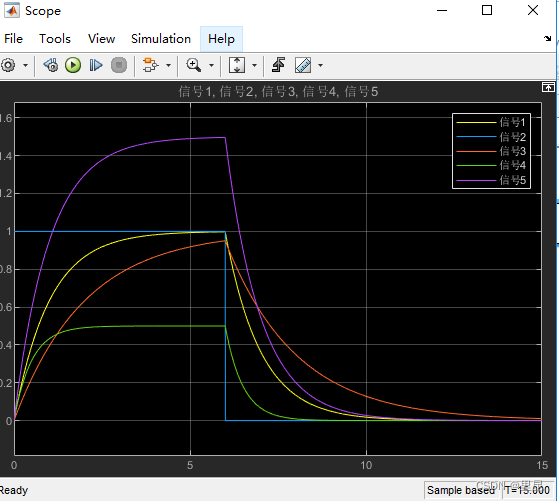

算例采用定步长仿真方式，仿真步长为0.0001s，仿真时间为15s。scope显示器的显示内容如下图：

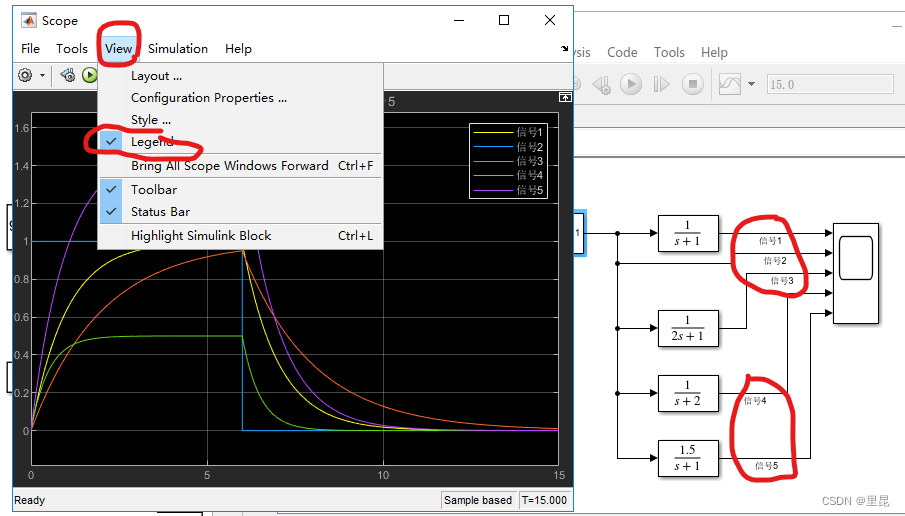

[注意]：在scope显示器中添加图例（legend）的方法，以及每个图例如何和信号名对应的方法如下：

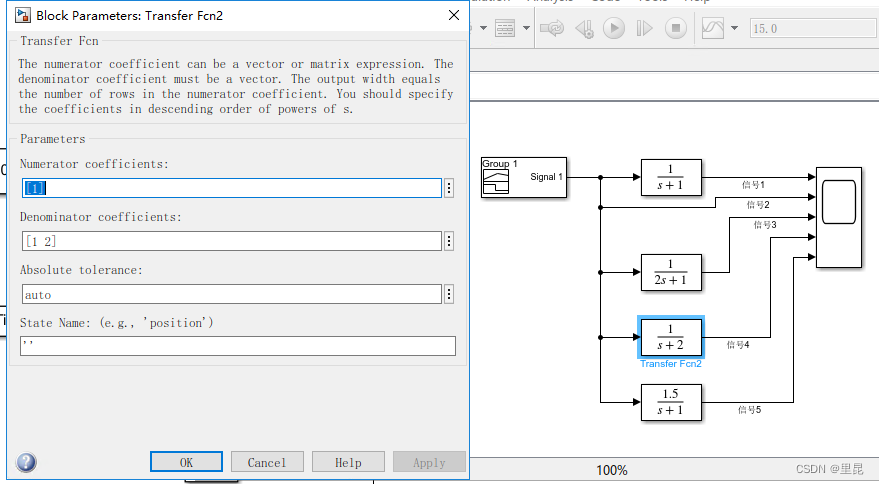

可以看出信号2为原始信号，信号1为采用默认传递函数形式得到的信号，信号3至信号5为对分子和分母中各参数改变后的效果，可以看到突变信号得到了平滑的处理。其中参数改变的界面如下：
最后
